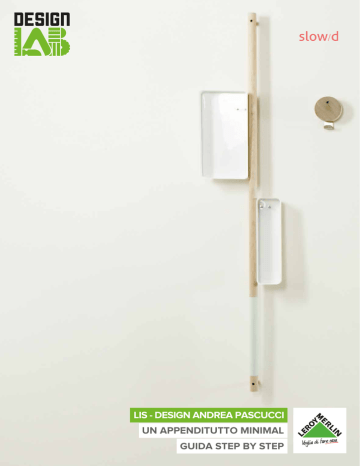

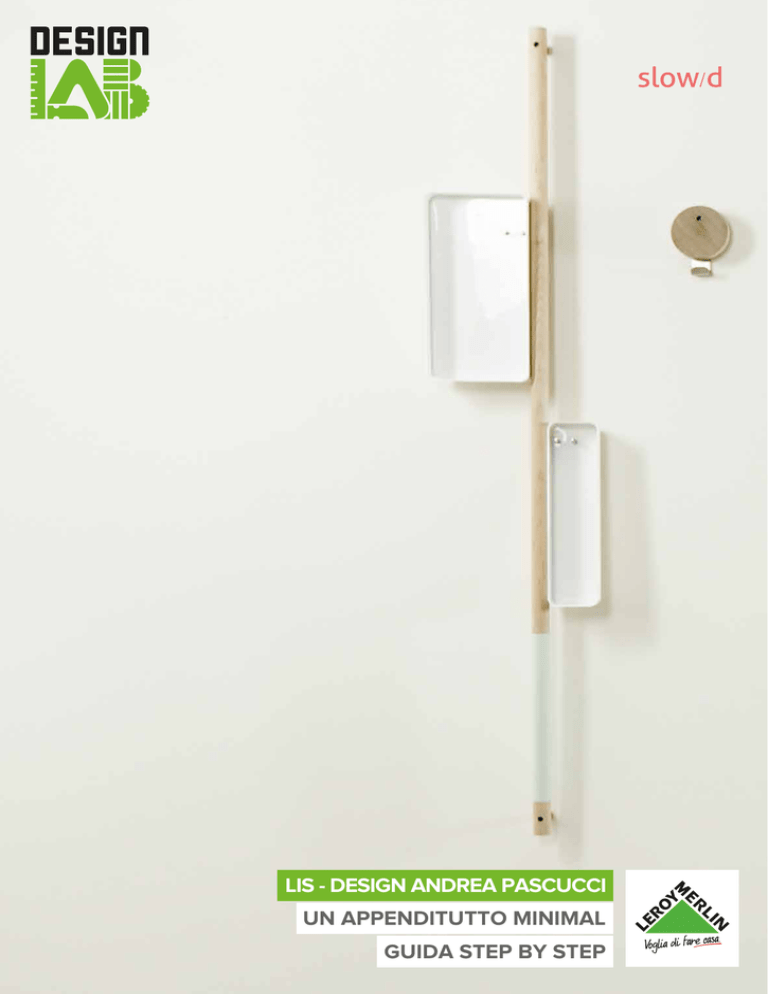

lis - design andrea pascucci un appenditutto minimal

LIS - DESIGN ANDREA PASCUCCI
UN APPENDITUTTO MINIMAL
GUIDA STEP BY STEP
STEP 1
Posizionare il listello tondo faggio diametro 28 h. 300 sul piano
di lavoro e segnare con una matita la quota di 140 cm dalla base.
Indossare le protezioni necessarie (guanti) e con la sega 250mm
effettuare il taglio.
La parte restante potrà essere utilizzata per realizzare un altro
modello di LIS.
Segnare con la matita a 60 mm dalla base e applicare un giro di
scotch carta. Ripetere la stessa operazione anche a 360 mm
dalla base.
Questa indicazione può essere personalizzata a piacere per
dimensioni e per colore.
STEP 2
Prendere il barattolo di vernice scelto, aprirlo con molta
attenzione e mescolare il prodotto con un oggetto a piacere (es.
un cacciavite o un pezzo di legno).
Con il pennello stendere il colore selezionato, attendere
l’asciugatura della prima mano come indicato nella confezione.
Indossare i guanti protettivi e passare una leggera mano di carta
vetrata.
Ripetere l’operazione per ottenere un colore compatto.
VIDEO [00:00] »» [00:30]
[00:23]
2
STEP 3
Segnare sulla “ruota di faggio” con diametro 90 mm, i due punti
di fissaggio per il gancio appendi abiti scegliendo la posizione
che desiderate.
Fissare con due viti da 4x20 mm il guancio “LOFT” alla ruota.
Se preferite, potete realizzare due piccoli fori nei punti indicati
con l’avvitatore a batteria utilizzando una punta da 2 mm,
profondi solo 5 mm (misura indicativa necessaria solo per
facilitare l’inserimento della vite).
Dopo aver fissato il gancio, capovolgere la ruota e scegliere il
punto dove realizzare il foro per il fissaggio a parete. Indossare i
guanti protettivi. Il primo foro con punta da 8 mm entrerà per
soli 10 mm, il secondo sarà realizzato al centro del foro
precedente e sarà passante con punta da legno da 4 mm.
Questo sistema ci consente di non avere la testa della vite a
vista. Per il fissaggio a parete utilizzare una vite da 4x50 mm
con relativo stop.
Verniciare la ruota a piacere. Per ottenere parti bicolore,
utilizzare lo scotch carta delimitando la parte che non volete
verniciare.
STEP 4
Segnare con una matita a 30 mm dalla base il punto scelto per
effettuare il primo foro. Ripetere la stessa operazione sul lato
opposto, assicurandosi di non ruotare il listello.
Successivamente, sempre indossando i guanti di protezione,
realizzare su ciascun lato due fori con l’avvitatore a batteria.
Questi saranno i fori di fissaggio del listello a parete, fare
attenzione alla scelta del profilo migliore. Il primo foro con punta
da 8 mm entrerà per soli 10 mm, il secondo sarà realizzato al
centro del foro precedente e sarà passante con punta da legno
da 4 mm, sempre per nascondere la testa della vite.
Nota: la misura della vite è relativa al tipo di muro e al relativo
stop
VIDEO [00:31] »» [01:11]
3
STEP 5
La posizione delle due scatole REMIX è puramente indicativa.
Nella configurazione base la prima scatola da cm 8x32 cm è
posizionata a 700 mm dalla base. Con l’uso di una matita
segnare la posizione scelta e appoggiare nella parte alta la
“PIASTRA DI GIUNZIONE 6 FORI 70X50 MM”.
Segnare sul listello la posizione dei due punti di innesto per le
viti, sul retro della scatola segnare i due fori alti.t
con una punta da legno fare un preforo con punta da 2 mm, per
1 cm di profondità.
Fissare con due viti 4x20 la piastra al listello. Segnare con una
matita la posizione della piastra sulla scatola.
Indossare un paio di guanti protettivi e con la “Lima piatta 150
mm” dovrete eliminare il bordo della scatola per consentire il
fissaggio della piastra al listello senza dislivelli.
STEP 6
Per il fissaggio della scatola alla piastra avvicinare la scatola al
listello e sovrapporre la piastra già fissata ad esso. Con una
matita segnare i punti in cui andranno effettuati i due fori.
Indossare i guanti e realizzare due fori con punta da 6 mm sulla
scatola. Ripassare i due fori scelti della piastra con avvitatore e
punta a ferro da 8 mm. Fissare la scatola alla piastra con l’uso di
due “REGGIRIPIANO 5 MAX 25 NIKELATO”.
NOTA: la bussola deve essere capovolta per consentire la presa
della filettatura.
VIDEO [01:12] »» [01:44]
4
STEP 7
Ripetere le operazioni sopra descritte per il posizionamento
della seconda scatola. Nella configurazione base la seconda
scatola utilizzata misura 160x320 mm, ed è posizionata a 110
cm dalla base.
STEP 8
Appoggiare il sistema LIS a parete e segnare con una matita la
posizione del primo foro per il fissaggio, alla base del listello.
Indossare i guanti ed effettuare il foro con l’avvitatore a batteria
usando una punta da muro relativa allo stop prescelto (muratura
o cartongesso). Inserire lo stop.
Posizionare dietro al listello il tubo in rame diametro 12 mm h. 15
mm (ricavati dal tubo da 1 m), e avvitare la vite senza stringere.
Con l’uso della livella verificare la perfetta verticalità del listello.
Ora è possibile segnare il punto di fissaggio della seconda vite.
Inserire sempre il distanziale in rame, che può essere lasciato al
naturale o verniciato.
STEP 9
L’ultimo elemento da fissare è l’appendi abiti.
Appoggiarlo nella posizione desiderata a parete e segnare il
punto del foro.
Forare la parete con l’uso dell’avvitatore a batteria, applicare
lo stop scelto.
Con l’uso della vite relativa fissare l’oggetto a parete.
VIDEO [01:45]
[00:00]»»
»»[02:07]
[00:23]
5
ELENCO DEI MATERIALI INDISPENSABILI
Codici
Quantità
Descrizioni
€
Totale
30117374
1
TONDO FAGGIO PIALLATO Ø 28 X 3000 MM
€ 14,00
€ 14,00
33000016
1
RUOTA FAGGIO GREZZO NATURALE DIAM. 90 MM
€ 2,95
€ 2,95
35535626
1
ORGANIZZATORE REMIX L BIANCO LUCIDO
€ 6,99
€ 6,99
35535654
1
ORGANIZZATORE REMIX XL BIANCO
€ 9,99
€ 9,99
35122115
1
APPENDINO SINGOLO LOFT CROMO SATINATO
€ 1,99
€ 1,99
35854385
1
TUBO RAME NUDO Ø 12 MM L 1 M
€ 3,47
€ 3,47
35102662
1
SMALTO MANOUNICA LUXENS VERDE ACQUA 6 SAT 0.5 L € 10,90
34401941
1
CONFEZIONE VITE TESTA SVASATA 4,5 X 20 MM
€ 1,50
€ 1,50
31868361
1
PIASTRA DI GIUNZIONE 6 FORI 70x50
€ 1,30
€ 1,30
32367013
1
REGGIPIANO 5MA x25 NICKELATO
€ 1,70
€ 1,70
32368602
1
BUSSOLE Ø 7 X 50 MM
€ 2,00
€ 2,00
€ 10,90
€ 56,79
ADERISCI A IDEAPIÙ, PER TE IL 20% DI SCONTO PER REALIZZARE LIS, UN APPENDITUTTO MINIMAL
6
ELENCO DEGLI ATTREZZI INDISPENSABILI
Codici
Quantità
Descrizioni
€
Totale
35845754
1
SET 18 PUNTE ASSORTITE 3-10MM
€ 5,50
€ 5,50
35738633
1
KIT 3 PENNELLI PIATTI UNIV DEX: 20-40-70
€ 4,99
€ 4,99
34090616
1
TRAP AVV 12V 1.3AH 2BATT 10NM DEXTER
€ 39,90
€ 39,90
31277442
1
LIVELLA RETTANGOLARE ABS 30CM 3 FIALE
€ 7,50
€ 7,50
30673412
1
METRO PIEGHEVOLE ACERO 1MT
€ 1,50
€ 1,50
35315245
1
SET 3 NASTRI MASC 25MMX50M DEXTER
€ 4,95
€ 4,95
32105703
1
LIMA PIATTA MEZZODOLCE 150MM
€ 3,00
€ 3,00
30988664
1
SEGA 250 mm
€ 6,95
€ 6,95
35859026
1
GUANTO POLIURET/NYLON BIANCO TG7 DEXTER
€ 1,60
€ 1,60
61118841
1
SEGA BAHCO 300 MM
€ 9,90
€ 9,90
7
AVVERTENZE
PRIMA DI PROCEDERE CON LE LAVORAZIONI, OSSERVARE LE SEGUENTI PRECAUZIONI D’USO:
• LA REALIZZAZIONE DI QUESTI PRODOTTI RICHIEDE L’UTILIZZO DI STRUMENTI POTENZIALMENTE
PERICOLOSI (FORBICI, TAGLIERINO, TRAPANO, SEGHE, ECC.).
• LE OPERAZIONI DI MONTAGGIO DEVONO ESSERE ESEGUITE ESCLUSIVAMENTE DA PERSONE ADULTE IN
GRADO DI UTILIZZARE GLI ATTREZZI IN MODO SICURO.
• L’AREA DI LAVORO DEVE ESSERE PULITA, LIBERA DA OSTACOLI O DA ALTRE FONTI DI PERICOLO.
• I BAMBINI E GLI ANIMALI DEVONO ESSERE TENUTI LONTANO DALL’AREA DI LAVORO.
• OCCORRE INOLTRE SOTTOLINEARE CHE, IN CASO DI DUBBI, BISOGNA RIVOLGERSI AL PERSONALE DEL
NEGOZIO, IN QUANTO UNA REALIZZAZIONE NON CORRETTA POTREBBE PORTARE ALLA COSTRUZIONE DI
ARTICOLI CHE POSSONO CAUSARE PERICOLI ALLE PERSONE CHE LI UTILIZZANO.
• I PRODOTTI REALIZZATI SEGUENDO QUESTE ISTRUZIONI NON POSSONO ESSERE UTILIZZATI OD ESPOSTI IN
AMBIENTI ADIBITI AD UN USO COLLETTIVO MA POSSONO ESSERE UTILIZZATI ESCLUSIVAMENTE IN UN
CONTESTO DOMESTICO PROTETTO DOVE CHIUNQUE POSSA UTILIZZARE IL PRODOTTO LO CONOSCA E SIA
CONSAPEVOLE DEI LIMITI DI UTILIZZO DELLO STESSO.
