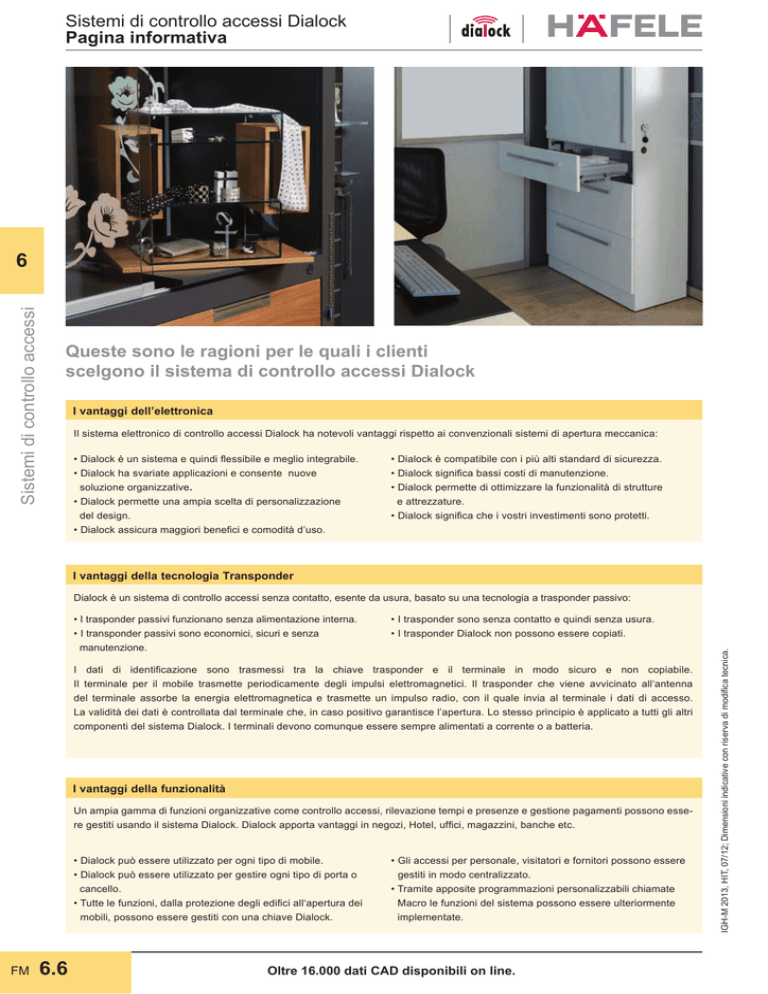

Sistemi di controllo accessi
6
Queste sono le ragioni per le quali i clienti
scelgono il sistema di controllo accessi Dialock
I vantaggi dell’elettronica
Il sistema elettronico di controllo accessi Dialock ha notevoli vantaggi rispetto ai convenzionali sistemi di apertura meccanica:
‡'LDORFNqXQVLVWHPDHTXLQGLÀHVVLELOHHPHJOLRLQWHJUDELOH
‡'LDORFN ha svariate applicazioni e consente nuove
soluzione organizzative.
‡'LDORFNpermette una ampia scelta di personalizzazione
del design.
‡'LDORFNDVVLFXUDPDJJLRULEHQH¿FLHFRPRGLWjG¶XVR
‡'LDORFN è compatibile con i più alti standard di sicurezza.
‡'LDORFN VLJQL¿FDbassi costi di manutenzione.
‡'LDORFN permette di ottimizzare la funzionalità di strutture
e attrezzature.
‡'LDORFNVLJQL¿FDFKHLYRVWULLQYHVWLPHQWLVRQRSURWHWWL.
I vantaggi della tecnologia Transponder
Dialock è un sistema di controllo accessi senza contatto, esente da usura, basato su una tecnologia a trasponder passivo:
‡,WUDVSRQGHUsono senza contatto e quindi senza usura.
‡,trasponder Dialock non possono essere copiati.
I dati GL LGHQWL¿FD]LRQH VRQR WUDVPHVVL WUD OD FKLDYH WUDVSRQGHU H LO WHUPLQDOH LQ PRGR VLFXUR H QRQ FRSLDELOH
Il terminale per il mobile trasmette periodicamente degli impulsi elettromagnetici. Il trasponder che viene avvicinato all‘antenna
del terminale assorbe la energia elettromagnetica e trasmette un impulso radio, con il quale invia al terminale i dati di accesso.
/DYDOLGLWjGHLGDWLqFRQWUROODWDGDOWHUPLQDOHFKHLQFDVRSRVLWLYRJDUDQWLVFHO¶DSHUWXUDLo stesso principio è applicato a tutti gli altri
componenti del sistema Dialock. I terminali devono comunque essere sempre alimentati a corrente o a batteria.
I vantaggi della funzionalità
Un ampia gamma di funzioni organizzative come controllo accessi, rilevazione tempi e presenze e gestione pagamenti possono esseUHJHVWLWLXVDQGRLOVLVWHPD'LDORFN'LDORFNDSSRUWDYDQWDJJLLQQHJR]L+RWHOXI¿FLPDJD]]LQLEDQFKHHWF
‡'LDORFNpuò essere utilizzato per ogni tipo di mobile.
‡'LDORFNpuò essere utilizzato per gestire ogni tipo di porta o
cancello.
‡7XWWHOHIXQ]LRQLGDOODSURWH]LRQHGHJOLHGL¿FLDOOµDSHUWXUDGHL
mobili, possono essere gestiti con una chiave Dialock.
FM
6.6
‡*OLaccessi per personale, visitatori e fornitori possono essere
gestiti in modo centralizzato.
‡7UDPLWHapposite programmazioni personalizzabili chiamate
Macro le funzioni del sistema possono essere ulteriormente
implementate.
Oltre 16.000 dati CAD disponibili on line.
,*+0+,7'LPHQVLRQLLQGLFDWLYHFRQULVHUYDGLPRGL¿FDWHFQLFD
‡, trasponder passivi funzionano senza alimentazione interna.
‡,transponder passivi sono economici, sicuri e senza
manutenzione.
Sistemi di controllo accessi Dialock
Pagina informativa
/HLQ¿QLWHSRVVLELOLWjGLHVSDQVLRQH
UHQGRQR'LDORFNXQVLVWHPDÀHVVLELOH
Vitaflex
I componenti GHO VLVWHPD 'LDORFN SRVVRQR HVVHUH DPSOLDWL SHU FUHDUH XQD FRPSOHWR VLVWHPD GL LGHQWL¿FD]LRQH H DFFHVVR D VWUXWWXUH VWDQ]H PRELOL H ]RQH GL YHQGLWD *UD]LH DOOD VHPSOLFH JHVWLRQH GHFHQWUDOL]]DWD R FHQWUDOL]]DWD H DOOD SRVsibilità di gestire accessi temporizzati , ogni tipo e ogni cambio di personale possono essere gestiti in modo semplice.
A seconda delle necessità il sistema può essere implementato con un sistema di monitoraggio, visivo o acustico, per segnalare per esempio un cassetto rimasto aperto, con la possibilità di lettura dei processi di apertura e chiusura e l‘interfacciamento
D VLVWHPL GL DOODUPH H YLGHRVRUYHJOLDQ]D *OL DOODUPL H L VLVWHPL GL VLFXUH]]D LQWHJUDWL UHQGRQR SRVVLELOH TXDOVLDVL VROX]LRQH
Dialock è sviluppato con i più moderni standard per rispondere alle esigenze di punti vendita, magazzini multimarca e le principali catene
nazionali e mondiali dei beni di lusso.
Competenze del sistema Häfele
Hotel
e Resorts
Ospedali
e cliniche
Dialock
nel mobile
Dialock
nei progetti
Fabbriche
e aziende
Sistemi di controllo accessi Dialock
Negozi
ed uffici
6
,Q¿QLWHSRVVLELOLWjGL
espansione dal mobile
alla porta
Dialock – Il sistema di chiusura elettronico
www.hafele.com
FM
6.7
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di chiusura DialockSistemi di controllo accessi DialockPagina informativaPrezzi · Disponibilità · OrdiniPrezzi · Disponibilità · OrdiniProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Sistemi di chiusura collegati alla rete elettrica
Tipo di applicazione
Prodotto
EFL 3
Proseguire alla fase 2
alla pagina seguente
6
EFL 3C
FM 6.9
EFL 1
EFL 6
EFL 80
EFL 41
EFL 7
EFL 8
FM 6.14
FM 6.19
FM 6.19
FM 6.21
FM 6.24
FM 6.24
Ante incernierate in legno
Ante incernierate in cristallo
Sistemi di chiusura Dialock
Armadietti per spogliatoi e cassette
di sicurezza in legno
Ante a ribalta in legno
Ante scorrevoli in legno
Ante scorrevoli in cristallo
Ante in legno tamburato
Cassetti*
*
*
Sistemi di cassettiere
e archiviazione Variant C+
Sistemi di cassettiere
e archiviazione Variant S+
Ante scorrevoli con telaio
in alluminio Aluflex 80
Ante scorrevoli in legno Woodflex 80
Sistemi di cassette postali
o di distribuzione (FT 130)
FM 6.39
Funzioni aggiuntive
Contatto retro segnalatore
per sistemi di allarme
Sistemi di chiusura alimentati a batteria
Tipo di applicazione
Prodotto
LL 100
Quali sono i requisiti di sicurezza richiesti dal sistema?
EFL 9
Requisiti standard
Proseguire alla fase 2 alla
pagina seguente
FM 6.27
Armadietti spogliatoio e cassette di sicurezza in legno
FM 6.31
•
•
•
•
•
EFL 3
EFL 6
EFL 41
EFL 8
EFL 9
•
•
•
•
EFL 1
EFL 80
EFL 7
LL 100
Da utilizzare in aree non accessibili al pubblico e dove
una segnalazione d’allarme
sonora e visiva non è necessaria.
Sistemi di cassettiere
e archiviazione Variant C+
Protezione
Requisiti di alta sicurezza
•
•
•
•
•
EFL 3C
EFL 7
EFL 8
LL 100
EFL 9
Da utilizzare in aree accessibili al pubblico e/o dove è richiesta una segnalazione
d’allarme sonora o visiva
(optional).
IP40
Tecnologia Trasponder
FM
6.8
Legic®,
Tag-itTM-ISO
Contatta il nostro ufficio Contract per maggiori informazioni
www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
* Per cassetti con funzione Push è necessaria una prova di montaggio.
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di chiusura DialockSistemi di controllo accessi DialockPagina informativaPreise · Verfügbarkeit · BestellungPreise · Verfügbarkeit · BestellungPlanung, KonstruktionMaßangaben unverbindlich. Konstruktionsänderungen vorbehalten.
Sistemi di chiusura per mobili EFL 3 e EFL 3C
Composizione del kit
Numero di serrature
richieste
Cavo di connessione Distributori
3m
Alimentatore
Terminale
Antenne
(cavo 3 m)
EFL 3/EFL 3C
V2
MLA 6
MLA 8
PS 1
FT 120
FAN 100
237.56.304/305
237.56.343
FM 6.10
FM 6.35
910.51.083
910.51.084
237.58.140/141
237.58.111
237.58.129
FM 6.35
FM 6.36
FM 6.43
FM 6.38
FM 6.42
PS 2
6
1
1
–
–
1
–
1
1
2–6
2–6
1
–
1
–
1
1
7–11
7–11
2
–
1
–
1
1
12–16
12–16
–
2
1
–
1
1
17–24
17–24
–
3
–
1
1
1
25–32
25–32
–
4
–
1
1
1
33–40
33–40
–
5
–
1
1
1
41–48
41–48
–
6
–
1
1
1
49–56
49–56
–
7
–
2
1
1
57–64
57–64
–
8
–
2
1
1
65–72
65–72
–
9
–
2
1
1
73–80
73–80
–
10
–
2
1
1
81–88
81–88
–
11
–
2
1
1
89–96
89–96
–
12
–
2
1
1
97–104
97–104
–
13
–
3
1
1
105–112
105–112
–
14
–
3
1
1
113–120
113–120
–
15
–
3
1
1
121–128
121–128
–
16
–
3
1
1
Sistemi di chiusura Dialock
Per chiusura elettronica con cifratura uguale di ante incernierate, ante scorrevoli, cassetti e ante tamburate
Per chiusura elettronica con cifratura differente di ante incernierate, ante scorrevoli, botole, cassetti e serrande
2–8
2–8
–
1
1
–
1
1
IGH-M 2012, HIT, 07/12. Maßangaben unverbindlich. Konstruktionsänderungen vorbehalten.
Per chiusura elettronica sia con cifratura uguale che differente di ante incernierate, ante scorrevoli, botole, cassetti e serrande
2–6 (uguale)
e 2–8 (differente)
2–6
1
–
2–8
–
1
7–12 (uguale)
e 2–8 (differente)
7–12
2
–
2–8
–
1
1
–
1
1
1
–
1
1
Esempi di installazione
Anta a battente,
sovrapposta
Anta a battente,
a filo
Cassetto con serratura
montata sul fondo
Cassetto con serratura
montata sul fronte
Dialock – Il sistema di chiusura elettronico
Anta scorrevole, Infront
www.hafele.com
FM
6.9
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di chiusura elettroniciSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Chiusura per mobili EFL 3 e EFL 3C
h
• contatto integrato, opzionale, per rilevazione stato porta EFL 3C
• chiusura elettro-motorizzata esente da influssi magnetici
• design compatto
Sistemi di chiusura elettronici
• Applicazione:
serratura elettrica per uso interno: per ante, sportelli,
ante scorrevoli, cassetti e ante tamburate in mobili,
uffici e negozi
• Caratteristiche: chiusura elettro-motorizzata esente da influssi
magnetici, con connettore mini plug e RJ 10,
compensazione tolleranze in 3 direzioni, design
compatto con spessore 12 mm (installazione sul
fianco del cassetto possibile con una distanza > 12 mm
rispetto al fianco del mobile)
• Funzionamento: la serratura EFL 3 rimane aperta per 3 secondi in
combinazione con il terminale a cui è collegata.
La serratura si richiude automaticamente dopo 3
secondi.
L’ opzione di apertura/chiusura permanente può
essere impostata dal terminale.
Lo stato dell’ anta (aperto/chiuso) viene controllato
tramite un contatto retrosegnalatore e tramite una
apposita programmazione macro (opzionale).
In tal caso il terminale collegato può generare un
allarme.
• Esecuzione:
serratura e perno di chiusura: pressofusione di zinco
• Finitura:
serratura e perno di chiusura: nichelato
Dati tecnici
Corrente di alimentazione
12 V DC
Assorbimento permanente
di corrente
<10 mA
Assorbimento corrente in
apertura/chiusura
100 mA/40 ms
Carico di trazione
1000 N
Larghezza anta
<200 mm, effettuare una prova di montaggio
Temperatura di
funzionamento
0–50 °C
Serrature con chiavi uguali: più serrature EFL 3 possono
essere aperte in contemporanea (in parallelo) con la stessa
chiave in combinazione con il distributore MLA6.
È necessario un cavo di connessione V2 in aggiunta.
Serrature con chiavi uguali e differenti: più serrature EFL 3
possono essere aperte in contemporanea (in parallelo) o in
modo individuale (chiavi differenti) in combinazione con il
distributore MLA8. È necessario un cavo di connessione V2 in
aggiunta. In combinazione con il distributore MLA8 è anche
possibile gestire:
• gestione contemporanea sia di chiavi uguali che differenti
• combinazione con altre serrature per mobile EFL tramite
connettore AMP
Usare la dima di foratura per il corretto montaggio.
La connessione al vecchio terminale DFT richiede l’ utilizzo
di un cavo speciale e la consulenza di un tecnico Dialock.
Una maniglia per mobile (interasse di foratura 32mm) può
essere avvitata sul retro della piastra dell’ elemento di
chiusura.
La serratura è studiata per essere inserita in mobili con
chiusura soft o con autorientro.Il montaggio su cassetti
con funzione Push deve invece essere prima testato.
Codice
237.56.304
237.56.305
Serratura per mobile EFL 3
Serratura per mobile EFL 3 con contatto retrosegnalatore integrato
Confezione: 1 pezzo
Avviso per l’ordine
Ordinare a parte cavo di collegamento V2, dima ed eventuali macro.
Fornitura
1 serratura EFL 3 o EFL 3C
1 elemento di chiusura
oCavo di collegamento V2
Sistemi di chiusura elettroniciElektronisches Schließsystem DialockVerteilerleistenProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
• Applicazione:
• Caratteristiche:
• Colore:
per il collegamento delle serrature EFL 3 al
terminale FT120 o al distributore MLA6
con connettore Mini e connettore RJ-10
nero
Avviso per l’ordine
È richiesto un cavo di collegamento V2 per ogni serratura EFL 3
Lunghezza cavo m
0,5
1,0
3,0
5,0
10,0
Codice
237.56.340
237.56.341
237.56.343
237.56.345
237.56.349
Confezione: 1 pezzo
Avviso
La lunghezza massima tra il terminale FT 120 e la serratura EFL 3 non può superare i 10 m.
FM
6.10
Oltre 16.000 disegni CAD disponibili on line www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
6
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
oElemento di chiusura per fissaggio con viti
Sistemi di chiusura elettroniciSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
• Applicazione:
• Esecuzione:
per EFL 3 e EFL 3C
pressofusione di zinco
Caratteristiche
asola trasversale
asola longitudinale
asola trasversale
asola longitudinale
Elemento di chiusura
Asola trasversale
Elemento di chiusura
con magnete per EFL 3C
con contatto
Codice
237.56.310
237.56.312
237.56.311
237.56.313
Confezione: 1 pezzo
h
6
oElemento di chiusura per fissaggio con colla
• Applicazione:
• Esecuzione:
per EFL 3, fissaggio con colla su ante in vetro
pressofusione di zinco
Elemento di chiusura per fissaggio con colla
Codice
237.56.315
Confezione: 1 pezzo
oDima di centratura
• Applicazione:
• Caratteristiche:
per elemento di chiusura per fissaggio con viti
con 3 diversi punti di centratura, posizionare la
dima sulla serratura EFL 3, il punto di fissaggio
delle viti viene segnato quando l'anta viene
chiusa
Codice
237.56.330
Dima di centratura
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Confezione: 1 pezzo
oUnità di test per EFL 3
• Funzionamento: per il controllo delle serrature EFL 3 e dei cavi di
collegamento V2.
Vengono testati il funzionamento della serratura,
del cavo e del contatto retrosegnalatore integrato.
Il suo utilizzo non richiede l’uso di terminali,
distributori o alimentazione a corrente
• Esecuzione:
plastica
• Colore:
antracite/grigio chiaro
Fornitura
1 unità di test per EFL 3
1 batteria 9V
Unità di test per EFL 3 e EFL 3C
Codice
237.56.993
Confezione: 1 pezzi
Batteria di ricambio
Codice
910.54.981
Batteria 9V
Confezione: 1 oppure 12 pezzi
Dialock – Il sistema di chiusura elettronico per mobili
www.hafele.com
FM
6.11
Sistemi di chiusura elettronici
Asola longitudinale
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Sistema di chiusura Dialock EFL 3
per Silent Aluflex 80, Woodflex 80
per peso anta fino a 80 kg
h
Sistemi di controllo accessi Dialock
6
• Applicazione:
• Utilizzabile:
• Regolazione in
altezza:
per porte scorrevoli ad 1 e 2 ante, Infront
in combinazione con Aluflex e Woodflex
-5/+10 mm al carrello tramite vite
Consiglio: H1 = 300 mm
Consiglio: H1, H2 = 300 mm
1 punto di chiusura per una
2 punti di chiusura per una
guarnitura con altezza < 2000 mm guarnitura con altezza > 2000 mm
Schema elettrico
Schemi di foratura
(per il punto di chiusura a sinistra anteriore e a destra posteriore)
! Antenna FAN 100
% Chiusura EFL 3
" Terminale FT 120
& Elemento di chiusura
$ Adattatore Multi-Lock MLA 6
Fresata per elemento di chiusura, Woodflex
profilo terminale a parete
profilo telaio laterale
H per binario di scorrimento applicato: H1 - 14
H per binario di scorrimento incassato: H1 - 8
Avviso
Fare attenzione alle forature: sono leggeremente svasate (vedi
disegno).
Per il punto di chiusura a sinistra posteriore e a destra anteriore, gli
scassi e le forature sono da apportare in modo speculare.
FM
6.12
Per maggiori informazioni contattare l’ufficio tecnico
www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
§ Alimentatore PS1 2,0A/12V DC / Cavo di collegamento V2
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
oSistema di chiusura
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Chiusura per porte scorrevoli ad 1 anta
con 1 punto di chiusura
Chiusura per porte scorrevoli ad 1 anta
con 2 punti di chiusura
Chiusura per porte scorrevoli a 2 ante
con 1 punto di chiusura
Chiusura per porte scorrevoli a 2 ante
con 2 punti di chiusura
Caratteristiche
Variante A
Finitura
anodizzato color argento
Codice
403.50.910
Versione B
anodizzato color argento
403.50.911
Versione C
anodizzato color argento
403.50.912
Versione D
anodizzato color argento
403.50.913
Confezione: 1 pezzo
h
Avviso per l’ordine
Scassi e forature sono da ordinare separatamente, su richiesta.
6
–
§
"
!
%
Profilo terminale a parete senza scasso, composto da: profilo terminale a parete 3000
mm, fissaggio per EFL 3, elemento di chiusura da applicare al profilo telaio verticale
Alimentatore PS1 2,5 A/12 V DC, per 100-240 V, 50/60 Hz
Terminale FT 120
Antenna FAN 100, lunghezza cavo 3 m
Chiusura EFL 3
$ Adattatore Multi-Lock MLA 6, lunghezza cavo 0,5 m
/ Cavo di collegamento, lunghezza 3 m, per il collegamento della chiusura EFL 3
al terminale FT 120 oppure all'adattatore Multi-Lock MLA 6.
–
–
–
Scheda di programmazione chiavi
Scheda di cancellazione chiavi
Chiave elettronica: Key Tag KT, colore nero
Utilizzabile per
Versione A, B
Versione C, D
Versione A, B, C, D
Versione A, B, C, D
Versione A, B, C, D
Versione A
Versione B,C
Versione D
Versione A
Versione B,C, D
Versione A
Versione B,C
Versione D
Versione A, B, C, D
Versione A, B, C, D
Versione A, B, C, D
Quantità
1 pezzo
2 pezzi
1 pezzo
1 pezzo
1 pezzo
1 pezzo
2 pezzi
4 pezzi
–
1 pezzo
1 pezzo
2 pezzi
4 pezzi
1 pezzo
1 pezzo
1 pezzo
Codice
403.65.803
Utilizzabile per
Versione A, B
Versione C, D
Versione A
Versione B,C
Versione D
Quantità
1 pezzo
2 pezzi
1 pezzo
2 pezzi
4 pezzi
Codice
403.65.808
237.58.140
237.58.111
237.58.129
237.56.304
910.51.083
237.56.343
917.42.001
917.42.002
917.44.103
Confezione: 1 pezzo
oAccessori
–
scasso e forature sul profilo telaio e profilo parete laterale, completo per ciascuna anta
(uguale, se 1 oppure 2 punti di chiusura)
& Elemento di chiusura per Woodflex
237.56.312
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Confezione: 1 pezzo
Dialock – Il sistema di chiusura elettronico per mobili
www.hafele.com
FM
6.13
Sistemi di controllo accessi Dialock
oComponenti della guarnitura
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockPagina informativaPrezzi · Disponibilità · OrdiniPrezzi · Disponibilità · OrdiniProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Serrature per mobili EFL 1 e EFL 1C
Elenco prodotti per ordine
Numero di serrature
EFL 1 richieste
Distributore
Alimentatore
con cavo 3m
MLA 8
PS 1
6
237.56.002
910.51.084
FM 6.15
FM 6.36
PS 2
237.58.140
237.58.141
FM 6.43
Distributore 6 vie
Terminale
Antenna 3 m
CC 140
FT 120
FAN 100
823.28.780
237.58.111
237.58.129
FM 6.37
FM 6.38
FM 6.42
1
–
1
–
–
1
1
2–6
–
1
–
1
1
1
7–11
–
1
–
2
1
1
12–15
–
1
–
3
1
1
16
2
1
–
–
1
1
17–24
3
1
–
–
1
1
25–32
4
1
–
–
1
1
33–40
5
1
–
–
1
1
41–48
6
1
–
–
1
1
49–56
7
–
1
–
1
1
57–64
8
–
1
–
1
1
Per chiusura elettronica con cifratura differente di ante incernierate, ante scorrevoli, botole, cassetti e serrande
2–8
1
1
–
–
1
1
IGH-M 2012, HIT, 07/12. Occhio agli aggiornamenti su internet! Dimensioni indicative con riserva di modifica tecnica.
Sistemi di controllo accessi Dialock
Per chiusura elettronica con cifratura uguale di ante incernierate, ante scorrevoli, cassetti e ante tamburate
Esempi di installazione
Anta a battente, sovrapposta
A = sovrapposizione anta;
B = spessore anta;
C = punto di rotazione teorico
FM
6.14
Anta a battente, a filo
B = spessore anta;
C = punto di rotazione teorico
Oltre 16.000 disegni CAD disponibili on line
www.hafele.com
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Serrature per mobili EFL 1 e EFL 1C
h
• Applicazione:
serratura elettromeccanica per uso interno.
Per ante a battente e sportelli in mobili per negozi e uffici
• Caratteristiche: bloccaggio elettromagnetico, cavo di connessione
con connettore AMP, perno di chiusura flottante
per la compensazione di tolleranze
• Funzionamento: la serratura rimane aperta per 3 secondi in combinazione
con il terminale a cui è collegata,
la serratura si richiude automaticamente dopo 3 secondi
• Esecuzione:
serratura: pressofuzione di zinco,
perno: plastica, piastra di fissaggio: zinco
• Finitura:
serratura e piastra di fissaggio: nichelata,
perno: grigio
Dati tecnici
Corrente di
alimentazione
12 V DC
Assorbimento
permanente di corrente
<50 mA
Carico di trazione
(conforme a DIN 68852)
con anta chiusa
con perno di
con perno di
bloccaggio in plastica bloccaggio in metallo
700 N
200 N
Max. carico di contatto
10 mA a 5 V DC
Min. carico di contatto
0,01 mA a 5 V DC
Resistenza di contatto
<3 Ÿ (a max. carico)
Serrature con chiavi uguali: più serrature EFL 1 possono
essere aperte in contemporanea (in parallelo) con la stessa
chiave in combinazione con il distributore multiplo CC 140.
Serrature con chiavi uguali e differenti: più serrature
EFL 1 possono essere aperte in contemporanea (in parallelo)
o in modo individuale (chiavi differenti) in combinazione
con il distributore MLA8.
In combinazione con il distributore MLA8 e’ anche possibile
gestire:
• gestione contemporanea sia di chiavi uguali che differenti
• combinazione con altre serrature per mobile EFL tramite
connettore AMP
Usare la dima di foratura per il corretto montaggio.
Una maniglia per mobile (interasse di foratura 32mm) può
essere avvitata sul retro della piastra di fissaggio.
La serratura non e’ consigliata per essere inserita in mobili
con chiusura soft o con autorientro.
Con le serrature EFL 1C lo stato dell’ anta (aperto/chiuso)
viene controllato tramite un contatto retrosegnalatore e
tramite una apposita programmazione macro (opzionale).
Il terminale collegato può generare un allarme.
.
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
A serratura chiusa il contatto è chiuso
Funzionamento
in assenza di corrente la serratura rimane
chiusa („fail safe”)
Larghezza anta
si consiglia di eseguire una prova di montaggio
per anta a battuta <240 mm,
per anta a filo <450 mm
Caratteristiche
Lunghezza cavo
m
1
3
5
1
3
5
EFL 1 senza contatto
con
perno in plastica
EFL 1C con contatto
con perno in plastica
Codice
237.56.000
237.56.002
237.56.004
237.56.030
237.56.032
237.56.034
Confezione: 1 pezzo
Fornitura
1 serratura EFL 3 o EFL 3C con cavo di collegamento
1 perno con piastra di fissaggio
1 connettore AMP
Avviso per l’ordine
Ordinare la dima ed eventualmente il perno in metallo.
ŹFM 6.14
Componenti del kit
Distributore a 6 vie CC 140
ŹFM 6.37
Distributore Multi-Lock MLA 8
ŹFM 6.36
Dialock – Il sistema di chiusura elettronico per mobili
www.hafele.com
FM
6.15
Sistemi di controllo accessi Dialock
6
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
oPerno per ante in legno
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
• Applicazione:
perno di chiusura per ante incernierate e sportelli
Esecuzione
metallo
plastica
Finitura
nichelata
grigio
Codice
237.56.980
237.56.981
Confezione: 1 oppure 10 pezzi
oPiastra di fissaggio
6
Sistemi di controllo accessi Dialock
• Applicazione:
per avvitare il perno su ante in legno
Esecuzione
pressofusione di zinco
Finitura
nichelata
Codice
237.56.982
Confezione: 1 pezzo
oPerno per fissaggio con colla
• Applicazione:
per anta in vetro
Esecuzione
metallo
Finitura
nichelata
Codice
237.56.986
Confezione: 1 pezzo
oDima di foratura
• Applicazione:
per il corretto montaggio del perno della
serratura EFL 1
Dima di foratura
Codice
237.56.990
oConnettore AMP con perni di contatto
• Funzionamento: come connettore AMP di ricambio per serrature
EFL 1, EFL 6 e altri prodotti con connettore
AMP
Connettore AMP con perni di contatto
Codice
821.80.934
Confezione: 1 oppure 5 pezzi
FM
6.16
Per maggiori informazioni contattare l’ufficio tecnico
www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Confezione: 1 pezzo
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockPagina informativaPrezzi · Disponibilità · OrdiniPrezzi · Disponibilità · OrdiniProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Serrature per mobili EFL 6
Composizione del kit
Numero di serrature
EFL 6 richieste
Distributore
Alimentatore
EFL 6
MLA 8
PS 1
PS 2
Distributore a 6
vie
Terminale
Antenna 3 m
CC 140
FT 120
FAN 100
6
237.56.062
910.51.084
FM 6.18
FM 6.36
237.58.140
237.58.141
FM 6.43
823.28.780
237.58.111
237.58.129
FM 6.37
FM 6.38
FM 6.42
1
–
1
–
–
1
1
2–4
–
1
–
1
1
1
5
1
1
–
–
1
1
6–10
2
1
–
–
1
1
11–15
3
–
1
–
1
1
Sistemi di controllo accessi Dialock
Per chiusura elettronica con cifratura uguale di ante incernierate, ante scorrevoli, cassetti e ante tamburate
Per chiusura elettronica con cifratura differente di ante incernierate, ante scorrevoli, botole, cassetti e serrande
2–5
1
1
–
–
1
1
Si possono collegare max. 5 serrature EFL 6 ad un distributore MLA8
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Esempi di installazione
Anta a battente, sovrapposta
Anta a battente, a filo
Anta in legno, scorrevole Infront
Dialock – Il sistema di chiusura elettronico per mobili
www.hafele.com
FM
6.17
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Serrature per mobile EFL 6
21
6
serratura elettromeccanica per uso interno.
Per ante a battente, sportelli e ante scorrevoli
in mobili per negozi e uffici.
• Caratteristiche: bloccaggio elettromagnetico ,
cavo di connessione con connettore AMP,
funzionante a corrente di riposo o di lavoro
(convertibile),
installazione possibile in orizzontale e verticale,
da avvitare al fianco
• Funzionamento: la serratura rimane aperta per 3 secondi in
combinazione con il terminale a cui è collegata
• Esecuzione:
serratura: pressofusione di zinco
Dati tecnici
Corrente di alimentazione 12 V DC
Assorbimento
permanente di corrente
184 mA
Carico di trazione
90 kg
Funzionamento
a scelta normalmente chiusa („fail locked“)
o normalmente aperta („fail unlocked“)
Lunghezza cavo
2m
Temperatura d’esercizio
–10 – +50 °C
Serrature con chiavi uguali: più serrature EFL 6 possono
essere aperte in contemporanea (in parallelo) con la stessa
chiave in combinazione con il distributore multiplo CC 140.
Serrature con chiavi uguali e differenti: più serrature EFL 6
possono essere aperte in contemporanea (in parallelo) o in
modo individuale (chiavi differenti) in combinazione con il
distributore MLA8.
In combinazione con il distributore MLA8 e’ anche possibile
gestire:
• gestione contemporanea sia di chiavi uguali che differenti
• combinazione con altre serrature per mobile EFL tramite
connettore AMP
La serratura EFL 6 e’ fornita nella modalità normalmente
chiusa. Per passare da una modalità all’ altra (normalmente
aperta) e’ necessario togliere le viti dal coperchio sul retro
e girare il meccanismo di 180°.
Caratteristiche
Serratura EFL 6 senza contatto retrosegnalatore
Codice
237.56.062
Confezione: 1 pezzo
Fornitura
1 serratura EFL 6 con perno
FM
6.18
Componenti del kit
ŹFM 6.17
Distributore CC 140
ŹFM 6.37
Oltre 16.000 disegni CAD on line.
www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Sistemi di controllo accessi Dialock
• Applicazione:
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockPagina informativaPrezzi · Disponibilità · OrdiniPrezzi · Disponibilità · OrdiniProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Guide per cassetti EFL 80 (Accuride) ad estrazione totale
Componenti del kit
Numero di guide richieste
Cavo di connessione
3m
Distributore
EFL 80
V2
MLA 6
422.91.035/040/045/050/055 237.56.343
FM 6.19
FM 6.19
Alimentatore
Terminale
Antenna 3 m
MLA 8
PS 1
FT 120
FAN 100
910.51.083
910.51.084
237.58.140/141
237.58.111
237.58.129
FM 6.35
FM 6.36
FM 6.43
FM 6.38
FM 6.42
PS 2
6
1
1
–
–
1
–
1
1
2–6
2–6
1
–
1
–
1
1
7–11
7–11
2
–
1
–
1
1
12–16
12–16
–
2
1
–
1
1
17–24
17–24
–
3
–
1
1
1
25–32
25–32
–
4
–
1
1
1
–
1
1
–
1
1
1
–
1
1
1
–
1
1
Sistemi di controllo accessi Dialock
Cifratura uguale per cassetti
Cifratura differente per cassetti
2–8
2–8
Combinazione di cifrature uguali e differenti per cassetti
2–6 (chiavi uguali)
e 2–8 (chiavi differenti)
2–6
1
–
2–8
–
1
7–12 (chiavi uguali)
e 2–8 (chiavi differenti)
7–11
2
–
2–8
–
1
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Montaggio
La larghezza del cassetto non
può superare la lunghezza
nominale
Lo sgancio avviene tramite
azionamento della leva posizionata all’interno della guida
Tenere una distanza di almeno 15mm tra la fine della guida
e lo schienale per il passaggio del cavo di connessione V2
AL = lunghezza d’uscita, L = lunghezza nominale
Per maggiori informazioni contattare l’ufficio tecnico
www.hafele.com
FM
6.19
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Guide per cassetti EFL 80 (Accuride), ad estensione totale
Portata fino a 45 kg
! cavo di connessione V2
" apertura di emergenza meccanica
Sistemi di controllo accessi Dialock
• Applicazione:
guida elettrificata per cassetti, per uso interno.
Per cassetti in mobili per negozi e uffici
• Funzionamento: la guida EFL 80 rimane aperta per 3 secondi in combinazione
con il terminale a cui e’ collegata.
La serratura si richiude automaticamente dopo 3 secondi,
l’ opzione di apertura/chiusura permanente può essere
impostata dal terminale.
• Caratteristiche: chiusura elettromotorizzata con presa per connettore Mini,
uscita totale su cuscinetti a sfera, sganciabile tramite leva,
apertura d'emergenza meccanica possibile
(leva di sblocco integrata)
• Esecuzione:
guida: acciaio
• Finitura:
zincata
• Regolazione:
±1,6 mm in altezza per la regolazione del frontale del cassetto
• Misure:
larghezza max del cassetto = larghezza interna del mobile –
25.4 mm, tenere una distanza di almeno 15 mm tra la fine
della guida e lo schienale per il passaggio del cavo di
connessione V2
• Montaggio:
sul fianco del cassetto
Dati tecnici
Corrente di alimentazione
12 V DC
Assorbimento permanente di corrente
<10 mA
Assorbimento corrente in apertura/chiusura
100 mA/40 ms
Carico di trazione
680 N
Temperatura di esercizio
0–50 °C
Guide per cassetti EFL 80
Lunghezza nominale L
mm
436
486
536
586
636
Cassetti con chiavi uguali: più guide EFL 80
possono essere aperte in contemporanea
(in parallelo) con la stessa chiave in combinazione con
il distributore MLA6.
È necessario un cavo di connessione V2 in aggiunta.
Serrature con chiavi uguali e differenti: più guide
EFL 80 possono essere aperte in contemporanea
(in parallelo) o in modo individuale (chiavi differenti)
in combinazione con il distributore MLA8.
È necessario un cavo di connessione V2 in aggiunta.
In combinazione con il distributore MLA8 e’ anche
possibile gestire:
• gestione contemporanea sia di chiavi uguali che
differenti
• combinazione con altre serrature per mobile EFL
tramite connettore AMP
Il collegamento al vecchio terminale DFT richiede
l’utilizzo di un cavo speciale e la consulenza di un
tecnico Dialock.
Lunghezza d'uscita
mm
356
406
457
508
559
Codice
422.91.035
422.91.040
422.91.045
422.91.050
422.91.055
Confezione: 1 pezzo
Fornitura
1 guida sinistra con serratura integrata
1 guida destra
istruzioni di montaggio
Avviso per l’ordine
Il cavo di collegamento V2 è da ordinare separatamente
oCavo di collegamento V2
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockVerteilerleistenProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
• Applicazione:
• Caratteristiche:
• Colore:
per il collegamento delle serrature EFL 3 e EFL 80 al
terminale FT120 o al distributore MLA6
con connettore Mini e connettore RJ-10
nero
Avviso per l’ordine
È richiesto un cavo di collegamento V2 per ogni serratura EFL 3 e EFL 80
Lunghezza cavo m
0,5
1,0
3,0
5,0
10,0
Codice
237.56.340
237.56.341
237.56.343
237.56.345
237.56.349
Confezione: 1 pezzo
Avviso
la lunghezza massima tra il terminale FT 120 e la serratura EFL 3 e EFL 80 non può superare i 10 m.
FM
6.20
Per maggiori informazioni contattare l’ufficio tecnico
www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
6
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockPagina informativaPrezzi · Disponibilità · OrdiniPrezzi · Disponibilità · OrdiniProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Serrature per ante scorrevoli in vetro EFL 41
Componenti del kit
Numero di serrature
richieste
Distributore
Alimentatore
Distributore a 6 vie
Terminale
Antenna 3 m
EFL 41
MLA 8
PS
CC 140
FT 120
FAN 100
237.56.971
910.51.084
237.58.140/141
823.28.780
237.58.111
237.58.129
FM 6.22
FM 6.36
FM 6.43
FM 6.37
FM 6.38
FM 6.42
6
2
–
1
1
1
1
4
–
1
1
1
1
Sistemi di controllo accessi Dialock
Per chiusura elettronica con cifratura uguale di ante incernierate, ante scorrevoli, cassetti e ante tamburate
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Per chiusura elettronica con cifratura differente di ante incernierate, ante scorrevoli, botole, cassetti e serrande
4
1
1
–
1
1
6
1
1
–
1
1
Installazione: serratura EFL 41 e guarnitura per ante scorrevoli in vetro DESIGN 25 IF
Foratura del pannello inferiore per posizionamento serratura
Dialock – Il sistema di chiusura elettronico per mobili
www.hafele.com
FM
6.21
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Serrature per ante scorrevoli in vetro EFL 41
Sistemi di controllo accessi Dialock
• Applicazione:
serratura elettrica per uso interno.
Per ante scorrevoli in vetro in mobili per negozi e uffici
• Funzionamento: la serratura rimane aperta per 3 secondi in
combinazione con il terminale a cui e’ collegata,
contatto retrosegnalatore integrato per la verifica dello
stato „aperto/chiuso”
• Caratteristiche: serratura con connettore AMP, l’elemento di chiusura
viene inserito nel telaio dello scorrevole Design 25 IF
• Esecuzione:
scatola: plastica,
binario doppio di scorrimento: alluminio
• Montaggio:
serratura per ante scorrevoli in fresata sulla base
del mobile
Dati tecnici
Corrente di
alimentazione
12–24 V DC in funzione,
modalità „Toggle“ (apertura permanente)
possibile solo un’alimentazione di 12 VDC.
Il tempo massimo di apertura con la funzione di
apertura è di 15 min.
Potenza assorbita
1,75 W con 13 V DC (135 mA)
3,0 W con 17 V DC (175 mA)
6,0 W con 24 V DC (250 mA)
Carico di trazione
>200 N (conforme a DIN 68852)
Serrature con chiavi uguali: più serrature EFL 41
possono essere aperte in contemporanea (in parallelo) con
la stessa chiave in combinazione con il distributore multiplo
CC 140.
Serrature con chiavi uguali e differenti: più serrature
EFL 41 possono essere aperte in contemporanea (in
parallelo) o in modo individuale (chiavi differenti) in
combinazione con il distributore MLA8. In combinazione
con il distributore MLA8 e’ anche possibile gestire:
• gestione contemporanea sia di chiavi uguali che differenti
• combinazione con altre serrature per mobile EFL tramite
connettore AMP
Avviso
La serratura per anta scorrevole in legno EFL 41 può
essere usata solo in combinazione con la guarnitura per
ante scorrevoli Design 25 IF.
Si possono gestire solo 2 ante scorrevoli
contrapposte.
Lunghezza del binario inferiore (Design 25 IF) =
dimensione interna del mobile – (2 x 150mm) in caso di 2
serrature
Si deve usare l’ alimentatore 237.58.140/141 per dare una
corretta alimentazione.
Contatto retrosegnalatore:
Max. tensione di
esercizio
30 V DC
Max. corrente di
esercizio
300 mA
Max. potenza di
commutazione
5W
Resistenza sensore
180 mȍ
Funzionamento
normalmente chiuso („fail safe“), normalmente
aperto possibile con un’alimentazione di 12 VDC
(causa surriscaldamento)
Temperatura di esercizio 0–50 °C
Caratteristiche
Serratura per ante scorrevoli in vetro EFL 41
Codice
237.56.971
Confezione: 1 pezzo
Fornitura
1 serratura premontata sotto una sezione di 150 mm di binario di scorrimento
doppio (Design 25 IF) con 3 mt. di cavo di connessione e connettore AMP
1 dispositivo a scrocco per il montaggio nel profilo Design 25 IF
Componenti del kit
FM
6.22
ŹFM 6.21
Distributore CC 140
ŹFM 6.37
Distributore Multi-Lock MLA 8
ŹFM 6.36
Per maggiori informazioni contattare l’ufficio tecnico
www.hafele.com
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
6
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Slido Design 25 IF G
!
A = larghezza interna del mobile
B = sormonto anta
N = numero di ante
§
"
§
Larghezza vetro, con pattino
di scorrimento con maniglia
cieca:
Larghezza vetro, con pattino
di scorrimento con maniglia
passante:
A / N + B - 2,5 mm
A/N+B
g
Altezza vetro C:
6
oComponenti singoli
Per spessore
cristallo mm
6e8
Esecuzione Finitura/Colore
Codice
acciaio
415.13.103
Accessorio di montaggio per carrello
6e8
plastica
carrello: zincato, rulli:
verniciato epossidico
bianco
–
Sicura antisganciamento e protezione anta da inserire e
avvitare nel binario guida, lunghezza 50 mm, si
consigliano 3 pezzi per anta e 1 pezzo al centro
Pattino con maniglia, cieco
da inserire e serrare
6
8
plastica
bianco traslucido
415.13.050
415.13.051
6e8
plastica
cromato opaco
415.13.170
!
pattino con maniglia, passante
da inserire e serrare
6e8
plastica
cromato opaco
415.13.010
"
Terminale passante
da inserire e serrare
6e8
plastica
cromato opaco
415.13.021
§
Carrello
da inserire e serrare
415.13.060
Confezione: 1 pezzo
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
oBinari ed accessori
Binario guida doppio superiore
da avvitare
Lunghezza Per spessore
m
cristallo mm
5
6e8
Esecuzione Finitura/Colore
Confezione Codice
alluminio
anodizzato color
argento lucido
anodizzato color
argento
simil acciaio inox
anodizzato color
argento
1 pezzo
1 pezzo
415.10.815
415.08.971
415.08.970
1 pezzo
415.12.605
1 pezzo
Binario di scorrimento doppio
inferiore da avvitare
3,5
6e8
Lunghezza
fissa
alluminio
Binario di scorrimento
per il fissaggio dei carrelli
all'anta in cristallo
5
alluminio
Profilo di tenuta cristallo
da inserire nel binario di
scorrimento
50
2.5
5
5
Profilo antipolvere
6e8
6
plastica
anodizzato color
argento lucido
anodizzato color
argento
simil acciaio inox
bianco traslucido
6
8
alluminio/
plastica
anodizzato color
argento
Dialock – Il sistema di chiusura elettronico per mobili
415.10.805
415.10.950
415.12.950
1 pezzo
1 pezzo
www.hafele.com
415.12.615
415.13.040
415.13.642
415.13.645
416.13.935
416.13.925
FM
6.23
Sistemi di controllo accessi Dialock
C = x - (25 mm + 8 mm)
Sistemi di controllo accessi Dialock
Pagina informativa
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockPagina informativaPrezzi · Disponibilità · OrdiniPrezzi · Disponibilità · OrdiniProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Motore per sollevamento asta EFL 7 e EFL 8 per cassettiere,
sistemi di chiusura centralizzata Variant S+ e Variant C+
Composizione del kit
Numero di
chiusure
centralizzate
richieste *
Motore per sollevamento Motore per sollevamento Distributore
asta per cassettiere
asta per Variant C+
e Variant S+
Alimentatore
Distributore
a 6 vie
Terminale
Antenna 3 m
EFL 7
MLA 8
PS 1
CC 140
FT 120
FAN 100
910.51.084
237.58.140
823.28.780
237.58.111
237.58.129
FM 6.36
FM 6.43
FM 6.37
FM 6.38
FM 6.42
EFL 8
sinistro
destro
sinistro
destro
6
237.56.200 237.56.201 237.56.202 237.56.203
Sistemi di controllo accessi Dialock
FM 6.24
FM 6.25
Per cassettiere, cassetti, sistema per ufficio Variant C+ con gestione cifratura chiave uguale
1
1
–
1
–
1
–
1
1
2–6
2–6
–
2–6
–
1
2
1
1
7–11
7–11
–
2–7
–
1
4
1
1
Per cassetti, sistema per ufficio Variant S+ con gestione cifratura chiave uguale
1–3
–
1–3
1–3
–
1
2
1
1
4–5
–
4–5
4–5
–
1
4
1
1
6–8
–
6–8
6–8
–
1
6
1
1
1
1
1
Per cassettiere,cassetti sistema per ufficio Variant C+ con gestione cifratura chiave differente
2–6
2–6
–
2–6
1
1
Per cassetti, sistema per ufficio Variant S+ con gestione cifratura chiave differente
2
–
2
2
1
1
3
1
1
3
–
3
3
1
1
4
1
1
4
–
4
4
1
1
6
1
1
5
–
5
5
1
1
7
1
1
Programmazione FM 6.48
* Cassettiere con 1 asta di bloccaggio destra o sinistra
Sistema Variant C+ con 1 asta di bloccaggio destra = usare 1 motore per sollevamento asta destra
Sistema Variant S+ con 2 aste di bloccaggio = usare 1 motore per sollevamento asta destra e 1 sinistro
Esempio di installazione: sistema per ufficio Variant S+ con EFL 8
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Esempio di installazione: cassettiera con EFL 7
FM
6.24
Oltre 16.000 disegni CAD on line
www.hafele.com
Sistemi di controllo accessi Dialock
Sistemi di chiusura collegati alla rete elettrica
Sistemi di controllo accessi DialockSistemi di controllo accessi DialockSistemi di chiusura collegati alla rete elettricaProgettazione, costruzioneDimensioni indicative con riserva di modifica tecnica.
Motore per sollevamento asta EFL 7 per chiusura centralizzata di cassettiere
6
• Applicazione:
Motore elettrico per sollevamento asta della chiusura
centralizzata di cassettiere in negozi e uffici,
per uso interno
• Caratteristiche: chiusura ad elettromotore / meccanico,
con cavo con connettore AMP
• Funzionamento: il motore muove in alto l’ asta centralizzata nel momento
in cui riceve un impulso elettrico, consentendo la apertura
dei cassetti.
In combinazione con il terminale FT120 e’ possibile
utilizzare due differenti modalità di funzionamento.
Funzione di apertura temporizzata: i cassetti si aprono
per 3 secondi e poi si ribloccano.
Funzione di apertura permanente: i cassetti vengono
aperti e chiusi alternatamente ad ogni uso della chiave
elettronica.
• Esecuzione:
cassa: acciaio
• Finitura:
cassa: zincato
• Montaggio:
da avvitare in fori sistema passo 32 mm,
distanza dal bordo 37 mm
Serrature con chiavi uguali: più motori EFL 7 possono
essere aperti in contemporanea (in parallelo) con la stessa
chiave in combinazione con il distributore multiplo CC 140.
Serrature con chiavi uguali e differenti: più motori EFL 7
possono essere aperti in contemporanea (in parallelo)
individualmente (chiavi differenti) in combinazione con il
distributore MLA8.
In combinazione con il distributore MLA8 e’ anche possibile
gestire:
• gestione contemporanea sia di chiavi uguali che differenti
• combinazione con altre serrature per mobile EFL tramite
connettore AMP
Avviso
Se necessario e’ possibile usare la prolunga da 5 m cod.
823.28.351
Il motore EFL 7 e’ pronto all’ uso dopo la connessione ad
una alimentazione di 12 V DC e una attesa di 30 secondi.
Dati tecnici
Corrente di alimentazione
12 V DC (collegamento all’alimentatore
tramite connettore AMP)
Ingresso di commutazione 12 V DC (collegamento al terminale FT 120
tramite connettore AMP)
IGH-M 2012, HIT, 07/12. Dimensioni indicative con riserva di modifica tecnica.
Assorbimento minimo
minimo 20 mA, massimo 100 mA
Grado di protezione
IP 00
Dimensioni (La x A x P)
90 x 30 x 75 mm
Lunghezza cavo
2900 mm
Temperatura di esercizio
0–50 °C
Motore per sollevamento asta EFL 7
Caratteristiche
sinistro
destro
Codice
237.56.200
237.56.201
Confezione: 1 pezzo
Fornitura
1 motore EFL 7, sinistro o destro
1 cavo di collegamento (lunghezza 2,9 mt) con connettore AMP
Componenti del kit
ŹFM 6.24
Distributore CC 140
ŹFM 6.37
Distributore MLA 8
ŹFM 6.36
Dialock – Il sistema di chiusura elettronico per mobili
www.hafele.com
FM
6.25
Sistemi di controllo accessi Dialock
Motore EFL 7, destro
