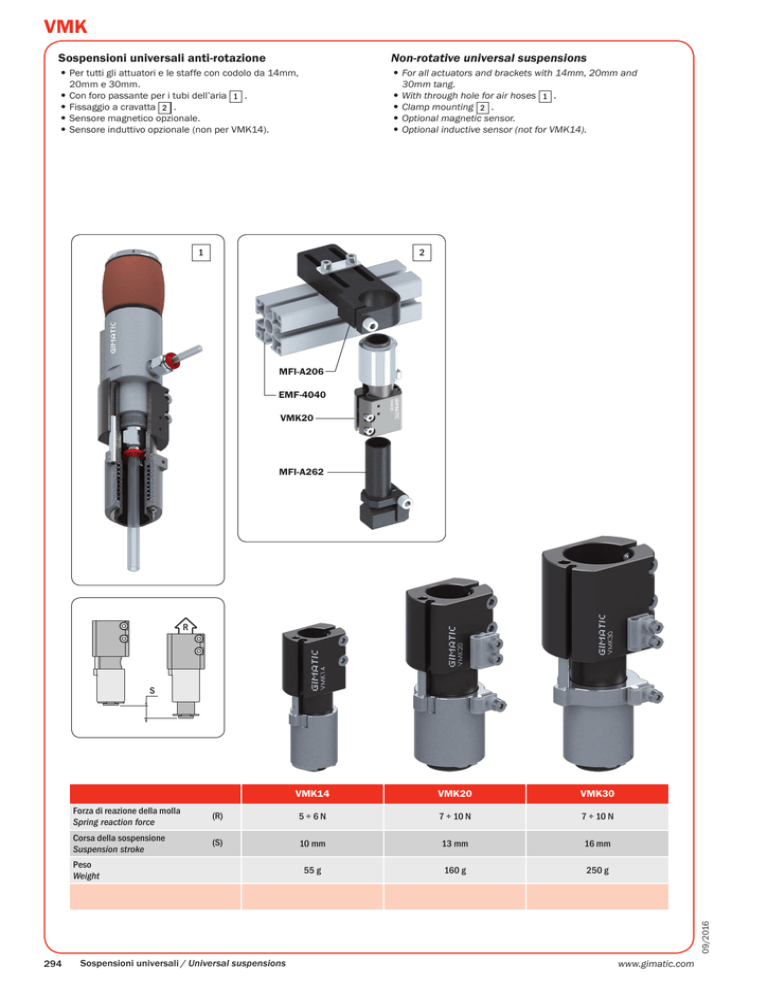

Non-rotative universal suspensions Sospensioni universali anti

VMK
VMK
Non-rotative universal suspensions
Sospensioni universali anti-rotazione
•Per tutti gli attuatori e le staffe con codolo da 14mm,
20mm e 30mm.
•Con foro passante per i tubi dell’aria 1 .
•Fissaggio a cravatta 2 .
•Sensore magnetico opzionale.
•Sensore induttivo opzionale (non per VMK14).
•For all actuators and brackets with 14mm, 20mm and
30mm tang.
•With through hole for air hoses 1 .
•Clamp mounting 2 .
•Optional magnetic sensor.
•Optional inductive sensor (not for VMK14).
1
2
MFI-A206
EMF-4040
VMK20
MFI-A262
R
S
VMK14
VMK20
VMK30
Forza di reazione della molla
Spring reaction force
(R)
5÷6N
7 ÷ 10 N
7 ÷ 10 N
Corsa della sospensione
Suspension stroke
(S)
10 mm
13 mm
16 mm
55 g
160 g
250 g
09/2016
Peso
Weight
294
Sospensioni universali / Universal suspensions
www.gimatic.com
VMK
Dimensioni (mm) / Dimensions (mm)
B
67
86
105
C
21
27
31
D
5
7
8
E
10
13
16
F
28
35
46
G
Ø14
Ø20
Ø30
H
14
31.5
41.2
I
Ø6
Ø16
Ø16
L
17
26
35
M
Ø27
Ø37
Ø48
N
-
26
28.5
O
-
10
12.5
3
B
Ø30
F
Ø30
E
Ø20
D
A
G
4
C
VMK30
I
A
1
L
VMK20
H
VMK14
M
N
2
FIRST ANGLE
PROJECTION
E
O
Corsa della sospensione
Suspension stroke
1 Foro passante per i tubi dell’aria
Through hole for hoses
5
2 Cava per sensore magnetico
Slot for magnetic sensor
3 Staffa per fissaggio sensore induttivo (non per VMK14)
Inductive sensor fastening bracket (not for VMK14)
4 Staffa per spina metallica (non per VMK14)
Bracket for metal pin (not for VMK14)
09/2016
5 Grano per allargare la cravatta
Grub screw for clamp opening
www.gimatic.com
Sospensioni universali / Universal suspensions
295
VMK
Sensori (opzionali)
Sensors (optional)
Il rilevamento della posizione compressa della sospensione può
essere effettuato con un sensore magnetico, oppure con un
sensore induttivo (non per VKM14).
The compressed position of the suspension can be detected by a
magnetic sensor, or an inductive sensor (not for VMK14).
Sensori magnetici
Magnetic sensors
SN4N225-G
PNP
Cavo 2.5m / 2.5m cable
SN4M225-G
NPN
Cavo 2.5m / 2.5m cable
SN3N203-G
PNP
Connettore M8 / M8 snap plug connector
SN3M203-G
NPN
Connettore M8 / M8 snap plug connector
SS4N225-G
PNP
Cavo 2.5m / 2.5m cable
SS4M225-G
NPN
Cavo 2.5m / 2.5m cable
SS3N203-G
PNP
Connettore M8 / M8 snap plug connector
SS3M203-G
NPN
Connettore M8 / M8 snap plug connector
SS
Inductive sensors
OUT
PNP
IFRM 04P15A1/L
Magneto-resistive
IFRM
SN...
NPN
OUT
SS...
Inductive sensors
Sensori induttivi
SI4M225-G
NPN
Cavo 2.5m / 2.5m cable
SI4N225-G
PNP
Cavo
2.5m / 2.5m cable
d
% of Sr
OUT
d
PNP
0 VDC
SI
SI...
z
NPN
ake function (NO)
OUT
C
cal smooth296
09/2016
mA
connection diagram
Sospensioni universali / Universal suspensions
BN (1)
+VS
www.gimatic.com
VMK
Esempi di applicazione
Application examples
Sospensione di una pinza parallela GS.
Buffering of a parallel gripper GS.
Sospensione di una pinza ad espansione MFD/MFU.
Buffering of an expansion gripper MFD/MFU.
EMF-4040
EMF-4040
MFI-A39
MFI-A39
VMK20
VMK20
MFP-A01
MFD33S01HL
GS-16
Sospensione di una pinza per materozze AA.
Buffering of a sprue gripper AA.
Sospensione di una ventosa V01.
Buffering of a vacuum cup V01.
MFI-A206
EMF-4040
MFI-A39
MFP-A01
AA-22
EMF-4040
VMK20
VMK20
MFI-A94
MFI-A262
AV0114M16
V0142
Sospensione di una pinza ad aghi PT.
Buffering of a needle gripper PT.
Sospensione di una pinza monodito OF.
Buffering of an one finger gripper OF.
EMF-5025
MFI-A34
VMK30
OFR20-95G
VMK20
EMF-4040
MFI-A39
09/2016
PT25
www.gimatic.com
Sospensioni universali / Universal suspensions
297
