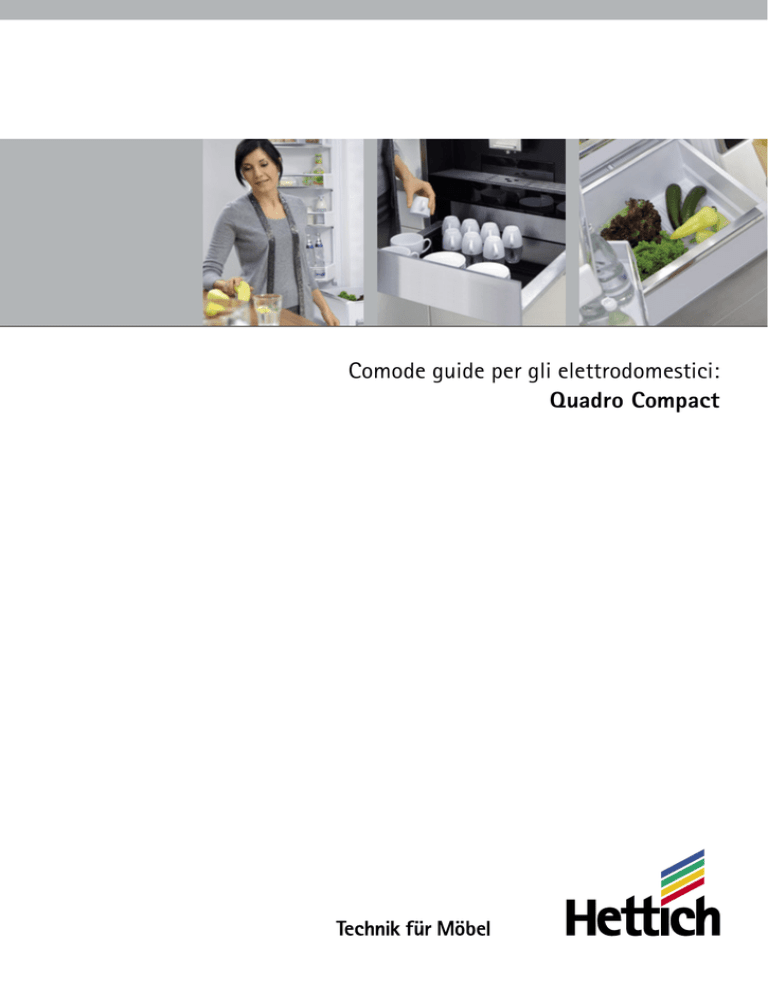

Quadro Compact

Comode guide per gli elettrodomestici:
Quadro Compact
2
La nuova categoria di comfort per gli elettrodomestici
Hettich ridefinisce la cucina perfetta: il comfort entra in
ogni parte dell’ambiente dai mobili agli elettrodomestici da
incasso!
La comodità della chiusura ammortizzata con rientro automatico si è già affermata nei mobili da cucina. Ora, con la
guida Quadro Compact, diventa realtà anche nei cassetti di
frigoriferi e congelatori e nei cassetti scaldavivande. Ai
produttori di elettrodomestici Quadro Compact offre un
potenziale di differenziazione del tutto nuovo a livello di
design, ergonomia e funzionalità.
Quadro: la sicurezza delle sfere
Quadro Compact si basa sulla tecnica delle guide Quadro
con il principio dei cuscinetti a sfere, che ha già dimostrato la propria efficacia e l’estrema durata in migliaia di
applicazioni. Le sfere in acciaio, che scorrono in profili di
alta precisione, garantiscono uno scorrimento morbido
nonché la massima stabilità orizzontale e verticale. La
chiusura ammortizzata con Silent System offre un
comfort d’uso che elimina praticamente ogni rumore
durante il movimento.
20kg
40kg
Funziona. E affascina.
La guida nascosta non disturba minimamente il design
dell’elettrodomestico. Quadro Compact funziona perfettamente persino a temperature estreme comprese tra -25°C
e +90°C, assicurando una chiusura controllata e silenziosa
dei cassetti di frigoriferi e congelatori nonché dei cassetti
scaldavivande. In più, il sistema offre altri vantaggi che
entusiasmeranno gli acquirenti di cucine come il funzionamento ergonomico e la piena visuale sul contenuto del
cassetto (grazie all’estrazione totale o maggiorata).
Per tutti i cassetti del frigorifero.
Le guide Quadro Compact sono state ideate come famiglia
di prodotti. Il vantaggio: nell’intero frigorifero si possono
montare guide di un solo sistema - da oggi qualità e
comfort hanno un unico denominatore.
· Quadro Compact FE 20 per cassetti frigo di piccole
dimensioni con portata max. 20 kg
· Quadro Compact FE 40 per cassetti frigo di grandi
dimensioni, cassetti di media grandezza e
cassetti scaldavivande con portata max. 45 kg
· Quadro Compact HD per cassettoni grandi con portata
max. 80 kg
80kg
3
Famiglia di prodotti Quadro Compact:
per una migliore accessibilità di frigoriferi e congelatori.
Quadro Compact FE 20
assicura un’elevata
comodità d’uso per i cassetti
frigo interni di piccole
dimensioni.
Quadro Compact FE 40
conferisce una notevole
qualità di estrazione ai
cassetti frigo interni di
grandi dimensioni e ai
cassetti di media grandezza.
Quadro Compact HD è la
guida robusta per i cassetti
grandi. Il sistema parallelo
apre e chiude i cassetti
larghi in modo stabile e
sincrono.
Le soluzioni di ferramenta per le porte dei frigoriferi sono illustrate nel catalogo “Cerniere K di Hettich” o possono essere fornite su richiesta.
4
www.hettich.com
Sistema modulare Quadro Compact
Quadro Compact FE 20
Quadro Compact FE 40
Quadro Compact HD
A voi la scelta!
Quadro Compact è concepito come sistema modulare. Sono
disponibili tre varianti di guide con caratteristiche diverse.
Potrete quindi trovare la guida giusta per ogni cassetto. In
colore bianco o zincata.
Differenziazione per le vostre classi di apparecchi
Per le guide Quadro Compact sono disponibili anche
optional come molla, rientro automatico e ammortizzatore.
A seconda della dotazione, gli apparecchi potranno quindi
incrementati di livello di comfort. Grazie all’ampia
modularità di Quadro Compact, differenziare gli
elettrodomestici in categorie diventerà molto più semplice.
Le descrizioni dettagliate di funzioni e design per ogni guida sono riportate a partire da pagina 6.
Technik für Möbel
5
Quadro Compact FE 20
Impiego
Sfere ibride e fermi finali ammortizzati
Impiego
La guida Quadro Compact FE 20 porta il
movimento nei cassetti frigo interni piccoli.
Sfere ibride e fermi finali ammortizzati
L’interazione tra sfere in acciaio, sfere in plastica ammortizzanti e fermi finali ammortizzati
assicura uno scorrimento estremamente silenzioso della guida. Se il cassetto è vuoto, si attivano unicamente le sfere in plastica ammortizzanti; se il cassetto è pieno, il peso viene
sostenuto anche dalle sfere in acciaio.
Modularità
La modularità offre un’ampia varietà di
configurazioni: la guida Quadro Compact FE
20 è disponibile a scelta con molla, rientro
automatico o Silent System, in colore bianco o
zincata. Le squadre sono rivolte verso l’alto. Le
unità funzionali come il rientro automatico o il
Silent System vengono posizionate su un lato
(sulla guida sinistra).
6
www.hettich.com
Quadro Compact FE 20
Fissaggio della guida alla struttura
Fissaggio della guida al cassetto
Fissaggio della guida alla struttura
max. 500
19.69“
max. 415
16.34“
min. 200
7.87“
min. 146
5.75“
squadra in posizione variabile
21,5
0.85“
squadra in posizione fissa
Fissaggio della guida al cassetto
Comodo sistema a clip
Il sistema a clip di Quadro Compact consente
di introdurre ed estrarre agevolmente i cassetti
interni: il cassetto viene semplicemente appoggiato sulla guida e fissato facendo scattare
in posizione il suo fermo anteriore. La molla
di fermo in dotazione costituisce un ulteriore
elemento di sicurezza. Per smontare il cassetto
dalla guida, p.es. a scopo di pulizia, è sufficiente
sganciare la clip.
Funzionamento
Con viti
La versione per il montaggio con viti dovrebbe essere realizzata considerando le condizioni specifiche del materiale e del carico.
Technik für Möbel
7
Quadro Compact FE 20
Larghezze di montaggio variabili
Dimensioni cassetto del frigorifero
Larghezze di montaggio variabili
7
0.28“
13,8
0.54“
≥ 35
≥ 1.38“
≤ 50
≤ 1.97“
IW 5,5
0.22“
2 oder 6
0.08“ oder 0.24“
27
1.06“
IW 5,5
0.22“
19,2
0.76“
larghezza di montaggio minima; senza rientro automatico
IW 15
0.59“
IW 9,5
0.37“
19,2
0.76“
larghezza di montaggio minima;
con rientro automatico
23,2
0.91“
larghezza di montaggio minima; con rientro automatico e
ammortizzatore
28,7
1.13“
larghezza di montaggio massima; con
rientro automatico e ammortizzatore
Dimensioni cassetto del frigorifero
15
0.59“
1,5
0.06“
2
0.08“
1,5
0.06“
senza rientro automatico
8
21
0.83“
1,8
0.071“
1,5
0.06“
con rientro automatico
24,3
0.96“
1,5
0.06“
con rientro automatico e
ammortizzatore
www.hettich.com
Quadro Compact FE 20
Esempi di applicazione
Specifiche tecniche
Esempi di applicazione
max.
20kg / 44lbs
max.
20kg / 44lbs
200 - 500
7.9“ - 19.7“
Estrazione totale
25
1“
200 - 500
7.9“ - 19.7“
Estrazione maggiorata
Specifiche tecniche
Materiale / Finitura
Acciaio zincato o verniciato con polveri epossidiche in colore bianco
Carico in Newton
Fino a 200 N (a seconda della realizzazione della guida richiesta dal cliente)
Numero di cicli di prova
Frigorifero: 100.000
Congelatore: 50.000
Unità rientro automatico / ammortizzatore
Su un lato (sulla guida sinistra)
Range di temperature
Frigorifero: 5 °C / 41 °F
Congelatore: -25 °C / -13 °F
Temperatura ambiente: 23 °C / 73 °F
Prova della corrosione
Frigorifero / congelatore:
prova in nebbia salina (96 h) senza ruggine rossa*
prova di condensa (500 h) senza ruggine rossa*
Lubrificazione
Grasso ammesso H1 (guida e ammortizzatore)**
Spessore del materiale della squadra
1,5 mm
Ambiente
Rispetto dei più severi standard definiti dai requisiti ambientali correnti e dalla
direttiva ROHS
* a eccezione delle zone lavorate successivamente e dei bordi di taglio
** non pulire le zone ingrassate delle guide
Technik für Möbel
9
Quadro Compact FE 40
Impiego
Modularità / possibilità di montaggio
Impiego
Quadro Compact FE 40 è la guida specifica per i cassetti
frigo grandi e i cassetti di media grandezza di frigoriferi
e congelatori. Assicura un elevato comfort di estrazione a
ogni temperatura. Quadro Compact FE 40 esprime le proprie qualità anche nei cassetti scaldavivande*.
Modularità / possibilità di montaggio
Stavate cercando proprio questa soluzione? - La
modularità ve la offre: la guida Quadro Compact FE 40 è
disponibile ...
– a estrazione semplice o maggiorata
– con molla, rientro automatico, Silent System o
Push to open**
– in colore bianco o zincata
Quadro Compact è predisposta per il montaggio ai
fianchi o sul pannello inferiore. Le squadre sono rivolte
verso l’alto o verso il basso.
* I dettagli relativi a Quadro Compact FE 40 per cassetti scaldavivande sono disponibili su richiesta
**Push to open per l’impiego nel frigorifero
10
www.hettich.com
Quadro Compact FE 40
Varie possibilità di montaggio
Montaggio ai fianchi
con squadre rivolte verso l’alto
o verso il basso
Montaggio sul fondo
con squadre
senza squadre
a sbalzo
Technik für Möbel
11
Quadro Compact FE 40
Fissaggio della guida alla struttura
Con squadra a parte
squadra in posizione variabile
max. 520
20.47“
squadra in posizione fissa
min. 114,5
4.51“
38,5
1.52“
70
2.78“
70
2.78“
max. 520
20.47“
squadra in posizione variabile
12
min. 114,5
4.51“
38,5
1.52“
squadra in posizione fissa
www.hettich.com
Quadro Compact FE 40
Fissaggio della guida al cassetto
Con clip
Comodo sistema a clip
Il sistema a clip di Quadro Compact consente
di introdurre ed estrarre agevolmente i cassetti
interni: il cassetto viene semplicemente appoggiato sulla guida e fissato facendo scattare
in posizione il suo fermo anteriore. La molla
di fermo in dotazione costituisce un ulteriore
elemento di sicurezza. Per smontare il cassetto
dalla guida, p.es. a scopo di pulizia, è sufficiente
sganciare la clip.
Con viti
La versione per il montaggio con viti dovrebbe essere realizzata considerando le condizioni specifiche del materiale e del carico.
Technik für Möbel
13
Quadro Compact FE 40
Larghezze di montaggio variabili
14,5
0.57“
min. 36,3
1.43“
6
0.24“
max. 55,3
2.18“
IW 7,5
0.3“
7
0.28“
3
0.12“
31 34,8
1.22“ 1.37“
22
0.87“
larghezza di montaggio minima; senza rientro automatico
14,5
0.57“
7
0.28“
min. 36,3
1.43“
6
0.24“
max. 55,3
2.18“
IW 12,5
0.49“
3
0.12“
31 35,8
1.22“ 1.41“
27
1.06“
larghezza di montaggio minima;
rientro automatico esterno
IW 7,5
0.3“
32
1.26“
larghezza di montaggio minima;
rientro automatico interno
14
IW 30,25
1.19“
44,75
1.76“
larghezza di montaggio massima; rientro automatico esterno
IW 20,5
0.81“
45
1.78“
larghezza di montaggio massima; rientro automatico interno
www.hettich.com
Quadro Compact FE 40
Larghezze di montaggio variabili
Dimensioni cassetto del frigorifero
16
0.63“
4,5
0.18“
12
0.47“
1,5
0.06“
1,5
0.06“
senza rientro automatico
11
0.43“
2,5
0.1“
19
0.75“
1,5
0.06“
con rientro automatico
esterno
26,6
1.05“
12
0.47“
1,5
0.06“
2
0.08“
con rientro automatico interno
Technik für Möbel
15
Quadro Compact FE 40
Esempi di applicazione
Per frigorifero e congelatore
Estrazione totale
max.
45kg / 100lbs
max.
40kg / 88lbs
250 - 600
9.8“ - 23.6“
250 - 600
9.8“ - 23.6“
max.
5kg / 11lbs
Estrazione maggiorata
max.
35kg / 77lbs
25
1“
250 - 600
9.8“ - 23.6“
max.
30kg / 66lbs
25
1“
max.
5kg / 11lbs
250 - 600
9.8“ - 23.6“
Per cassetto scaldavivande
Estrazione totale
max.
40kg / 88lbs
max.
45kg / 100lbs
max.
5kg / 11lbs
250 - 600
9.8“ - 23.6“
250 - 600
9.8“ - 23.6“
Estrazione maggiorata
max.
35kg / 77lbs
25
1“
16
250 - 600
9.8“ - 23.6“
max.
30kg / 66lbs
25
1“
max.
5kg / 11lbs
250 - 600
9.8“ - 23.6“
www.hettich.com
Quadro Compact FE 40
Specifiche tecniche
Specifiche Tecniche
Materiale / Finitura
Acciaio zincato o verniciato con polveri epossidiche in colore bianco
Carico in Newton
Fino a 450 N (a seconda della realizzazione della guida richiesta dal cliente)
Numero di cicli di prova
Frigorifero: 100.000
Congelatore: 50.000
Cassetto scaldavivande: 30.000
Unità rientro automatico / ammortizzatore
Su uno o entrambi i lati (in funzione del sistema)
Range di temperature
Frigorifero: 5 °C / 41 °F
Congelatore: -25 °C / -13 °F
Cassetto scaldavivande: 90 °C / 194 °F
Temperatura ambiente: 23 °C / 73 °F
Prova della corrosione
Frigorifero / congelatore:
prova in nebbia salina (96 h) senza ruggine rossa*
prova di condensa (500 h) senza ruggine rossa*
Cassetto scaldavivande:
specifica del cliente
Lubrificazione
Grasso ammesso H1 (guida e ammortizzatore)**
Spessore del materiale della squadra
1,5 mm oppure 2 mm
Ambiente
Rispetto dei più severi standard definiti dai requisiti ambientali correnti e dalla
direttiva ROHS
* a eccezione delle zone lavorate successivamente e dei bordi di taglio
** non pulire le zone ingrassate delle guide
Technik für Möbel
17
Quadro Compact HD
Impiego
Modularità / possibilità di montaggio
Impiego
Quadro Compact HD è la soluzione ideale per i cassetti
grandi.
Modularità / possibilità di montaggio
La modularità non pone limiti alle possibilità di configurazione di Quadro Compact HD: la guida è disponibile ...
– a estrazione semplice o maggiorata
– con rientro automatico o Silent System
– per il montaggio ai fianchi con squadre rivolte verso
l’alto o verso il basso
– in colore bianco o zincata
18
www.hettich.com
Quadro Compact HD
Fissaggio della guida al cassetto
Con clip
Comodo sistema a clip
Il sistema a clip di Quadro Compact consente di
introdurre ed estrarre agevolmente i cassetti: il
cassetto viene semplicemente appoggiato sulla
guida e fissato facendo scattare in posizione il
suo fermo anteriore. La molla di fermo in dotazione costituisce un ulteriore elemento di sicurezza. Per smontare il cassetto dalla guida, p.es.
a scopo di pulizia, è sufficiente sganciare la clip.
Funzionamento
Con viti
La versione per il montaggio con viti dovrebbe essere realizzata considerando le condizioni specifiche del materiale e del carico.
Technik für Möbel
19
Quadro Compact HD
Fissaggio della guida alla struttura
min. 140 mm – max. 490 mm
0 – 60 mm
min. 5.51“ – max. 19.29“
0 – 2.36“
100 mm
3.94“
100 mm
3.94“
min. 140 mm – max. 490 mm
min. 5.51“ – max. 19.29“
20
0 – 60 mm
0 – 2.36“
www.hettich.com
Quadro Compact HD
Larghezze di montaggio variabili
17,2
0.68“
7
0.27“
max. 75, min. 45
max. 2.95”, min. 1.77”
IW 7,5
0.3“
3
0.12“
54
2.13“ 58,3
2.3“
24,4
0.96“
larghezza di montaggio minima; senza rientro automatico
17,2
0.68“
69,5
27.4”
IW 13,4
0.53“
7
0.28“
3
0.12“
54
2.13“ 58,3
2.3“
30,3
1.19“
larghezza di montaggio minima;
rientro automatico esterno
IW 7,5
0.3“
34,1
1.34“
larghezza di montaggio minima;
rientro automatico interno
Technik für Möbel
IW 24,4
0.96“
41,3
1.63“
larghezza di montaggio massima; rientro automatico esterno
IW 24,4
0.96“
51,3
2.01“
larghezza di montaggio massima; rientro automatico interno
21
Quadro Compact HD
Larghezze di montaggio variabili
Esempi di applicazione
Dimensioni cassetto del frigorifero
7
0.28“
17,2
0.68“
24,2
0.95“
21
0.83”
20
0.79“
3
0.11“
3
0.11“
senza rientro automatico
con rientro automatico esterno
27
1.06“
20
0.79”
3
0.11“
con rientro automatico interno
Esempi di applicazione
per frigorifero e congelatore
Estrazione totale
max.
60kg / 133lbs
max.
20kg / 44lbs
400 - 600
15.7“ - 23.6“
22
www.hettich.com
Quadro Compact HD
Specifiche tecniche
Specifiche tecniche
Materiale / Finitura
Acciaio zincato o verniciato con polveri epossidiche in colore bianco
Carico in Newton
Fino a 800 N (a seconda della realizzazione della guida richiesta dal cliente)
Numero di cicli di prova
Frigorifero: 100.000
Congelatore: 50.000
Unità rientro automatico / ammortizzatore
Su entrambi i lati
Range di temperature
Frigorifero: 5 °C / 41 °F
Congelatore: -25 °C / -13 °F
Temperatura ambiente: 23 °C / 73 °F
Prova della corrosione
Frigorifero / congelatore:
prova in nebbia salina (96 h) senza ruggine rossa*
prova di condensa (500 h) senza ruggine rossa*
Lubrificazione
Grasso ammesso H1 (guida e ammortizzatore)**
Spessore del materiale della squadra
2 mm
Ambiente
Rispetto dei più severi standard definiti dai requisiti ambientali correnti e dalla
direttiva ROHS
* a eccezione delle zone lavorate successivamente e dei bordi di taglio
** non pulire le zone ingrassate delle guide
Technik für Möbel
23
Quadro Compact HD con sistema parallelo
Impiego
Il concetto
Impiego
I frigoriferi maxi con cassetti larghi stanno incontrando
un crescente successo. Per quest’applicazione Hettich ha
specificamente messo a punto il sistema parallelo che, in
combinazione con Quadro Compact HD, stupisce per lo
scorrimento stabile e confortevole.
Il concetto
Le guide vengono sincronizzate con l’ausilio di funi
metalliche.
La sincronizzazione assicura una stabilità laterale molto
elevata.
Elementi del prodotto
Fune corta
Fune lunga
Fune corta
Fune lunga
Sede della fune
Galoppino
Graffe di tenuta
Supporto a rotella,
destro
Supporto a rotella,
sinistro
Le parti del prodotto illustrate valgono anche per la guida sione della fune. Il supporto a rotella destro non è dotato
destra. L’unica differenza tra destra e sinistra riguarda il
di questa funzione.
supporto a rotella. Il supporto a rotella sinistro comprende un sistema a molla che serve per determinare la ten-
24
www.hettich.com
Quadro Compact HD con sistema parallelo
Istruzioni di montaggio
Dimensioni di ingombro
Istruzioni di montaggio
I galoppini, le sedi delle funi e i supporti a rotella sono
già premontati sulle guide.
Fune lunga
Fune lunga
Fune corta
Fune corta
Restano da montare soltanto quattro funi (due corte e
due lunghe).
Sistema particolarmente semplice: dopo il montaggio la
regolazione è automatica. *
Dimensioni di ingombro
10,5
0.41“
35,3
1.39“
38,7
1.52“
33
1.3“
52,7
2.07“
6,5
0.26“
41,1
1.62“
* Le istruzioni di montaggio dettagliate vengono fornite con il progetto
Technik für Möbel
25
Quadro Compact HD con sistema parallelo
Specifiche tecniche
Specifiche tecniche
Materiale / Finitura
Acciaio zincato o verniciato con polveri epossidiche in colore bianco
Carico in Newton
Fino a 800 N (a seconda della realizzazione della guida richiesta dal cliente)
Numero di cicli di prova
Frigorifero: 100.000
Congelatore: 50.000
Unità rientro automatico / ammortizzatore
Su entrambi i lati
Range di temperature
Frigorifero: 5 °C / 41 °F
Congelatore: -25 °C / -13 °F
Temperatura ambiente: 23 °C / 73 °F
Prova della corrosione
Frigorifero / congelatore:
prova in nebbia salina (96 h) senza ruggine rossa*
prova di condensa (500 h) senza ruggine rossa*
Lubrificazione
Grasso ammesso H1 (guida e ammortizzatore)**
Spessore del materiale della squadra
2 mm
Ambiente
Rispetto dei più severi standard definiti dai requisiti ambientali correnti e dalla
direttiva ROHS
* a eccezione delle zone lavorate successivamente e dei bordi di taglio
** non pulire le zone ingrassate delle guide
26
www.hettich.com
Famiglia di prodotti Quadro Compact
Dimensioni guida
Dimensioni di ingombro
In sintesi
Quadro Compact FE 20
Quadro Compact FE 40
Quadro Compact HD
Qualità
Qualità comprovata di Quadro
Compact
Qualità comprovata di Quadro
Compact
Qualità comprovata di Quadro
Compact
Corsa di estrazione
Totale o maggiorata
Totale o maggiorata
Totale o maggiorata
Funzioni
Particolarità
Rientro autom. + ammortizzatore
Molla
Fermi finali ammortizzati
Sfere ibride
Rientro autom. + ammortizzatore
Molla
Push to open nel vano frigorifero
Rientro autom. + ammortizzatore
Sistema parallelo
Finiture
Verniciata con polveri epossidiche
in colore bianco
Zincata
Verniciata con polveri epossidiche
in colore bianco
Zincata
Verniciata con polveri epossidiche
in colore bianco
Zincata
Campo di
applicazione
Cassetti in plastica leggeri
Impiego dietro la porta
dell’apparecchio
Cassetti in plastica di grandi
dimensioni
Cassettoni piccoli
Cassettoni grandi
Dimensioni guida
Quadro Compact FE 20
Quadro Compact FE 40
Quadro Compact HD
54
2.13“
31
1.22“
25,5
1“
13,5
0.53“
14,5
0.57“
16,6
0.65“
Dimensioni di ingombro
Quadro Compact FE 20
Quadro Compact FE 40
Quadro Compact HD
Con rientro autom. / con ammortizzatore
Con ammortizzatore
Con ammortizzatore
≥ IW 5,5/0.22“ con rientro aut
≥ IW 9,5/0.37“ con ammortiz
≥ 12,5
≥ 0.49“
Technik für Möbel
56 58
2.2“ 2.28“
33 35
1.3“ 1.38“
27
1.06“
19,2/0.76“ con rientro aut
23,2/0.91“ con ammortiz
13,4
0.53“
27
1.06“
30
1.18“
27
1407-012_QuadroCompact_0515_HMV/it
www.hettich.com
