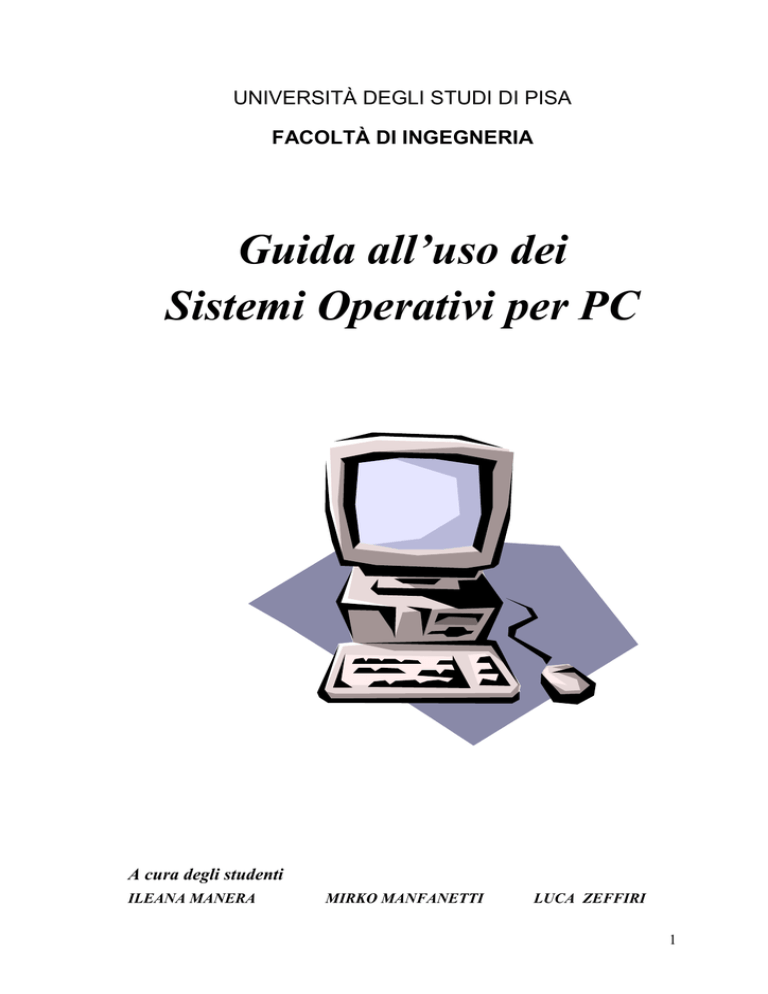

UNIVERSITÀ DEGLI STUDI DI PISA
FACOLTÀ DI INGEGNERIA
Guida all’uso dei
Sistemi Operativi per PC
A cura degli studenti
ILEANA MANERA
MIRKO MANFANETTI
LUCA ZEFFIRI
1
2
1
IL SISTEMA
OPERATIVO
I calcolatori utilizzano per la gestione delle loro risorse un particolare software detto
sistema operativo. Si tratta di un insieme di programmi capaci di operare direttamente
sulla macchina. Questi infatti combinano le poche istruzioni elementari che la macchina
è in grado di comprendere ed eseguire, per creare funzioni più complesse e di più alto
livello che vengono messe a disposizione di un cliente (tipicamente l’utente, oppure un
altro programma). In sostanza quindi al sistema operativo è affidato il compito di
colloquiare da una parte con la macchina, dall’altra con l’utilizzatore. Questo servizio è
di particolare utilità perché rende il calcolatore più semplice da usare e dispensa il
beneficiario dal conoscere a fondo i meccanismi di governo dei dispositivi che
costituiscono l’elaboratore.
Un’altra importante funzione del sistema operativo è quella di concedere agli utenti
l’utilizzo di una certa risorsa ( CPU, memoria, dispositivi di ingresso/uscita dati ecc.) in
modo da evitare conflitti. Quando due o più clienti si trovano ad utilizzare
contemporaneamente la macchina, il sistema operativo nasconde a ciascuno la presenza
degli altri dando l’impressione che l’intero sistema sia loro dedicato.
Una parte dei programmi che costituiscono il sistema operativo viene caricata in
memoria all’avvio della macchina, oppure dopo un reset, durante la fase chiamata
bootstrap1.
1
Il termine “bootstrap” significa letteralmente “alzarsi in piedi tirandosi su per gli stivali” e fa riferimento alla
capacità della macchina, una volta avviata, di predisporsi da sola all’utilizzo senza intervento dell’utente. In realtà
questo comportamento non ha niente di miracoloso: una parte della memoria centrale contiene un programma scritto
permanentemente su un apposito circuito integrato di tipo ROM, il BIOS (Basic Input/Output System). Subito dopo il
3
1.1 Funzioni del sistema operativo
Il sistema operativo è costituito da un certo numero di programmi che si “appoggiano”
l’uno sull’altro (cioè l’uno utilizza le funzionalità messe a disposizione dall’altro) con
un’architettura detta a buccia di cipolla. Si possono distinguere cinque livelli o strati
funzionali (Figura 1-1).
Figura 1: Struttura a buccia di cipolla del sistema operativo. Il nucleo comunica
direttamente con il calcolatore, gli altri strati offrono funzioni per i livelli superiori e
possono usufruire di quelle di tutti i livelli inferiori. L’utente non colloquia con la
macchina, ma con il sistema operativo.
Di seguito sono descritte le funzioni dei vari strati.
•
Nucleo (o gestore dei processi): è responsabile dell’esecuzione dei
programmi da parte della CPU. Decide a quali programmi assegnare l’uso
dell’unità di elaborazione e reagisce a segnali che provengono da dispositivi
esterni.
•
Gestore della memoria: tiene un registro della memoria libera e di quella in
uso (allocazione della memoria) e distribuisce la memoria tra i programmi
che la richiedono.
reset il processore esegue l’istruzione che si trova all’inizio della memoria che è proprio l’indirizzo della prima
istruzione del BIOS. E’ il BIOS che cerca il sistema operativo sulle unità a disco presenti e, se lo trova, provvede a
caricarlo in memoria centrale e farlo eseguire.
4
•
Gestore delle periferiche: governa le operazioni di I/O (ingresso / uscita) da e
verso i dispositivi esterni (detti anche unità periferiche o semplicemente
periferiche). Offre all’utilizzatore una visione semplificata del dispositivo,
mascherandone le caratteristiche costruttive e operative.
•
File system: si occupa della gestione dei file2 nelle memorie di massa
(particolari memorie di notevole capacità ma molto più lente rispetto alla
memoria centrale), come i dischi, le unità a nastro ecc. La sua funzione è
quella di “catalogare” le informazioni che vengono riversate sui dischi (o su
altre unità equivalenti) e mostrarle tramite i file ed i contenitori di file
(directory). Il file system offre all’utente un insieme di funzioni ad alto
livello facendosi carico della serie di operazioni che è necessario effettuare
per accedere alle memorie di massa in lettura o scrittura.
•
Interprete dei comandi: consente all’utente di dare comandi e di mandare in
esecuzione i programmi mediante alcune operazioni tipiche:
a)
Segnala di essere pronto ad accettare un comando;
b) Accetta un comando impartito tramite una periferica (es. tastiera);
c)
Esegue il comando (o il programma) o invia un messaggio di errore.
Nel prossimo paragrafi vengono descritti brevemente le funzioni offerte dal File system
di un generico sistema operativo mentre nel capitolo 2 vengono presentati i principali
comandi che l’intreprete del sistema operativo MS DOS mette a disposizione
dell’utente. Il capitolo 3 presenta l’ambiente grafico WINDOWS 3.X mentre il capitolo
4 descrive brevemente il sistema operativo WINDOWS 95 dal punto di vista del suo
utilizzo da parte dell’utente.
1.2 Gestione dei file
Un file è un’insieme di informazioni dello stesso tipo a cui viene dato un nome. In
alcuni sistemi operativi (DOS, UNIX, WIN9X/NT, ecc.) il nome è costituito da due
campi alfanumerici3, separai da un carattere “.”. Il campo a sinistra del separatore
rappresenta il nome vero e proprio del file, quello a destra indica il tipo di file (o
estensione).
Esempio:
Tetris.exe
Nell’esempio precedente il file ha nome Tetris che richiama chiaramente il gioco del
Tetris, ed estensione exe, abbreviazione di executable che indica il fatto che il file
contiene un programma eseguibile. Il carattere “.” è il separatore.
Alcune delle operazioni sui file messe a disposizione dal sistema operativo sono le
seguenti:
2
3
Per la definizione di file vdr. Più avanti al paragrafo 1.2 Gestione dei file.
Un campo alfanumerico è una sequenza di caratteri che possono essere lettere dell’alfabeto, simboli o cifre.
5
- Creazione di un file vuoto;
- Scrittura di dati su un file;
- Visualizzazione del contenuto di un file (sullo schermo, sulla stampante
ecc.)
- Creazione di un file di contenuto identico ad un altro file (copia di un file);
- Assegnamento di un nuovo nome ad un file;
- Cancellazione di un file;
- Esecuzione di un file.
Per una migliore archiviazione delle informazioni i file vengono inclusi all’interno di
contenitori detti, a seconda del particolare sistema operativo, directory, cartelle, oppure
cataloghi,. In questo modo, per esempio, possono essere raggruppati file dello stesso
tipo. Una directory ha nome, ma non estensione e può contenere indifferentemente file o
altre directory, che in questo caso si chiamano sottodirectory . Per ovvie ragioni di
univocità tutti i file che si trovano in una stessa cartella devono avere nome completo
(nome.estensione) differente, mentre due file appartenenti a due cartelle diverse
possono avere lo stesso nome.
Figura 2 - Esempio di file system.
L’insieme di tutti i file e di tutte le directory presenti su un disco costituisce il file
system (si usa la parola file system per indicare sia l’insieme di tutti i file sia la parte del
sistema operativo che si occupa della gestione dei file). Stante la caratteristica delle
directory di poter essere annidate l’una dentro l’altra, il file system viene ad assumere la
tipica struttura ad albero. C’è una directory principale o root4 (in MS DOS è individuata
da una barra rovesciata “\”) da cui si dipartono tutte le altre directory.
L’esempio riportato in Figura 2 mostra la struttura del file system per un floppy disk,
con grafica ripresa dal sistema operativo MS Windows. La cartella aperta in alto è la
directory (cartella nel linguaggio di Windows) root (\) dell’unità A: e contiene le tre
sottodirectory cprog, document, giochi e sistema. Le prime due contengono
ulteriori directory. Per mettere in risalto la struttura ad albero, in questo esempio sono
stati nascosti i file. Si ricordi comunque che ogni cartella contiene, in genere, dei file.
4
Dall’inglese “radice”.
6
2
COMANDI
DEL DOS
In questo capitolo vengono descritti i principali comandi che l'interprete dei comandi
del DOS mette a disposizione dell'utente per operare sulle directory, sui file e sulle
unità disco.
Dopo il caricamento, il sistema operativo MS DOS visualizza il seguente segnale, detto
prompt, la cui comparsa serve a segnalare all’utente che il calcolatore è pronto a
ricevere un comando:
C:\>_
Il prompt è formato da una lettera che rappresenta l'unità disco corrente seguita dai due
punti (:), da una barra rovesciata (\) che rappresenta la directory radice del file system
all’interno dell’unità disco corrente, dal simbolo di maggiore (>) e da un cursore
lampeggiante che mostra dove verrà visualizzato il comando da digitare.
Durante la digitazione del comando si può cancellare e riscrivere a piacere perché
l’interprete dei comandi lo esamina solo e soltanto dopo che si è premuto il tasto
INVIO. Questo significa che nessun comando digitato viene eseguito finché non si
preme INVIO. Nel seguito ciò sarà spesso dato per scontato. A scanso di equivoci,
inoltre, si precisa che l’interprete dei comandi non distingue le maiuscole dalle
minuscole e quindi, per esempio le scritture
prova.txt,
PROVA.txt,
prova.TXT,
PROVA.TXT,
pROva.tXt,
ecc.
si riferiscono tutte ad uno stesso file.
7
Un elenco completo dei comandi MS DOS, della loro sintassi, delle possibili opzioni
che non abbiamo ritenuto opportuno esaminare in questa sede, si ottiene tramite il
comando help .
2.1 Comandi per operare sui dischi
Formattazione di un disco
La procedura che permette di preparare un disco al suo utilizzo si chiama formattazione.
Per eseguire la formattazione di un disco si utilizza il comando format seguito dal
nome dell’unità che deve essere preparata all’utilizzo. Esempio:
C:\>format a:
Questo comando permette la formattazione del disco nell’unità A:.
IMPORTANTE: la formattazione si può applicare ad un disco già formattato. In questo
caso però l’intero contenuto del disco viene cancellato.
Copia di un disco
Il comando diskcopy permette di fare la copia di un intero disco. Questo
comando esegue anche la formattazione del disco di destinazione, se questo
non è stato precedentemente formattato. La sintassi da seguire è la
seguente:
diskcopy <unità sorgente> <unità destinazione>
Esempio:
C:\> diskcopy A: B:
Questo comando copia il disco dell’unità A: nel disco dell’unità B:, purché i due dischi
siano di eguale capacità.
Cambio di unità
Per effettuare il cambio di unità, cioè per passare dall’unità C: (da cui viene
tipicamente caricato il sistema operativo) ad un'altra unità, (floppy disk, cd-rom ecc..) si
digita il nome dell’unità a cui si deve accedere, il carattere due punti (:), quindi il tasto
di INVIO.
A questo punto il passaggio è immediato e il nuovo segnale di prompt sarà, ad esempio,:
A:\>
8
2.2 Comandi per operare sulle directory
Visualizzazione del contenuto di una directory
Per visualizzare il contenuto di una directory bisogna digitare dir5 al prompt dei
comandi.
Esempio: supponiamo che la directory corrente sia \GIOCHI, del disco C. Il segnale di
prompt sarà allora il seguente:
C:\GIOCHI>_
Se viene dato il comando dir, si ottiene per esempio la seguente schermata:
C:\GIOCHI>dir
Il volume nell'unità C è PRINCIPALE
Numero di serie del volume: 341A-1405
Directory di C:\GIOCHI
.
<DIR>
20/10/98
15.56
..
<DIR>
20/10/98
15.56
MYPROG
<DIR>
10/12/98
16.11
TETRIS
COM
24.235
01/01/80
0.08
TETRIS
RES
480
24/10/91
15.11
STRING
CC
9
10/12/98
16.12
3 file
3 dir
24.724 byte
2.585.243.648 byte disponibili
C:\GIOCHI>_
Questo rappresenta l'elenco delle directory e dei file contenuti nella directory
C:\GIOCHI>. Nell'elenco le directory si distinguono dai file per la presenza del
suffisso DIR racchiuso tra i simboli di maggiore e di minore. Le due sottodirectory “ . “
e “ .. “ sono presenti in ciascuna directory e indicano rispettivamente la directory
corrente ( . ) e la directory padre nell’albero del file system (..). I file sono caratterizzati
dal nome, dall'estensione e dallo spazio occupato da ciascuno di essi sul disco. Sia le
directory che i file sono affiancati dalla data e dall'ora della loro creazione.
La penultima voce dell'elenco specifica il numero dei file contenuti nella directory e lo
spazio su disco occupato in totale; nell'ultimo campo invece viene specificato il numero
delle sottodirectory e lo spazio su disco ancora disponibile.
Cambio di directory
E' possibile passare da una directory ad un'altra utilizzando il comando cd6 la cui
sintassi è
cd <nome directory>
5
Abbreviazione di directory.
6
Acronimo di Change Directory.
9
Esempio: se siamo nella directory C:\GIOCHI> e viene dato il comando:
C:\GIOCHI>cd myprog
il prompt dei comandi cambia ed assume il seguente aspetto:
C:\GIOCHI\MYPROG>_
ad indicare che la directory corrente è ora myprog che si trova all’interno di giochi.
Per tornare alla directory precedente (giochi ) si utilizza il comando
C:\GIOCHI\MYPROG>cd..7
mentre per tornare alla root si utilizza il comando
C:\GIOCHI\MYPROG>cd \
Creazione di una directory
Per creare una directory si utilizza il comando md8. Al prompt dei comandi digitare md
<nome directory> come nel seguente esempio:
C:\>md pippo
Se si vuole verificare che la directory è stata effettivamente creata si può dare il
comando dir che visualizza l’elenco delle directory e dei file. Se si desidera lavorare
all’interno della nuova directory si utilizza il comando cd. La sequenza di comandi è
dunque:
C:\>md pippo
C:\>cd pippo
Quindi il nuovo segnale di prompt sarà il seguente:
C:\PIPPO>_
Eliminazione di una directory
Se una directory non serve più, la si può eliminare. Per eliminare una directory si
utilizza il comando rd9 digitando rd <nome directory> al prompt dei
comandi. Con questo comando possono essere eliminate solo le directory vuote e non
è possibile eliminare la directory nella quale si sta lavorando.
Esempio:
C:\PIPPO\>cd..
C:\>rd pippo
Dall’interno della directory appena creata (pippo) ci spostiamo alla directory padre (in
questo caso la root). Tramite il comando rd si cancella la directory pippo. Per
verificare l’avvenuta rimozione si può utilizzare il comando dir.
7
.. indica la directory padre, cioè giochi.
8
Acronimo di Make Directory.
9
Acronimo di Remove Directory.
10
2.3 Comandi sui file
Copia di file
Per creare un file identico per contenuto ad un altro già esistente (copia di un file) si
utilizza il comando copy la cui sintassi è:
copy <origine> <destinazione>
Il primo parametro (origine) specifica il percorso ed il nome del file che si desidera
copiare mentre il secondo (destinazione), specifica il percorso ed il nome del file
copia.
Esempio: per copiare il file PIPPO.TXT dalla directory \PIPPO alla directory \MIA,
cambiando il nome del file in COPIA.TXT si utilizza il seguente comando:
C:\> copy c:\pippo\pippo.txt
c:\mia\copia.txt
Per copiare invece un gruppo di file vengono utilizzati i caratteri jolly. Tra questi ci
sono i due caratteri ‘* ‘ e ‘?’.
•
sostituisce qualunque sequenza di caratteri, di qualunque lunghezza;
•
? sostituisce un carattere qualsiasi, ma uno solo.
Esempio: il comando
C:\> copy c:\pino\*.* c:\pippo
copia qualunque file che si trovi in \PINO nella directory \PIPPO lasciando inalterato
il nome. Invece, il comando
C:\> copy c:\pino\?ino.txt c:\pippo
Copia nella directory \PIPPO tutti i file con nome di 4 caratteri che terminano per ino
e hanno estensione txt, conservando ciascuno il nome. Viene copiato per esempio
pino.txt, gino.txt ma non aladino.txt.
Nota: i caratteri jolly si possono usare con qualsiasi comando.
Eliminazione di un file
Per eliminare un file si utilizza il comando del10
Esempio
C:\> del pino.txt
Questo comando elimina il file di nome pino ed estensione txt dalla directory \. Per
eliminare gruppi di file si ricorre ai caratteri jolly.
Leggere il contenuto di un file
Per visualizzare il contenuto di un file sullo schermo si utilizza il comando type
seguito dal nome del file di cui si vuol leggere il contenuto.
Esempio: il comando
C:\>type pino.txt
10
Abbreviazione di delete.
11
Visualizza sullo schermo il contenuto del file pino.txt della directory corrente.
2.4 Configurazione del sistema
La maggior parte delle informazioni relative alla configurazione del sistema è
memorizzata in due file nella directory principale del disco di avvio (quello dal quale
viene caricato il sistema operativo):
Il file CONFIG.SYS è un file di testo contenente dei comandi che informano il sistema
operativo dei componenti hardware presenti, quali la memoria, la tastiera, il mouse, la
stampante e così via e specificano le modalità di comunicazione tra questi e la CPU.
Quando MS DOS viene avviato, esegue innanzitutto i comandi contenuti nel file
CONFIG.SYS.
Il file AUTOEXEC.BAT è un file di testo che MS DOS esegue dopo CONFIG.SYS.
Esso può contenere qualsiasi comando MS DOS valido. Vi vengono in genere inseriti i
nomi di programmi che devono essere caricati in memoria per il corretto funzionamento
di alcuni dispositivi (come il mouse o il lettore CD-ROM). In questo modo tali
programmi vengono avviati automaticamente senza intervento dell’utente. E’ possibile,
ad esempio, inserire come ultima riga del file il comando win. In questo modo, se
Windows 3.X è installato, verrà caricato automaticamente all’avvio del computer.
Quando si installa MS DOS, il programma crea una configurazione base del sistema
valida per la maggior parte dei computer. Tuttavia è possibile modificare tale
configurazione modificando i file CONFIG.SYS e AUTOEXEC.BAT con qualsiasi
editor (ad esempio il programma EDIT di MS DOS).
12
3
WINDOWS 3.X
Windows 3.X non è un sistema operativo ma semplicemente un ambiente grafico che si
appoggia su MS DOS (Figura 3) e permette di gestire il calcolatore in modo più
semplice rispetto all’interprete dei comandi DOS. Nel tempo ne sono state presentate
varie versioni e questo capitolo si riferisce a quelle dalla 3.0 in poi. Per avviare
Windows basta digitare win dal prompt di MS DOS. In quest’ambiente la novità per
noi più interessante è l’interfaccia grafica.
Figura 3: L'ambiente Windows 3.X colloquia da una parte con il DOS, dall'altra con
l'utente facendo da intermediario. La sua interfaccia gradevole ed intuitiva rende la
macchina più semplice da utilizzare.
Windows si avvale del mouse come strumento di comunicazione tra l’utente e la
macchina, sostituendolo in larga parte alla tastiera nello svolgimento delle comuni
operazioni. Si tratta di una periferica che rileva gli spostamenti sul piano e li trasmette
al calcolatore. Esso possiede due pulsanti (quelli dell'ultima generazione ne possono
avere tre) ed è in grado di comunicarne al calcolatore lo stato, istante per istante (ovvero
se siano premuti o rilasciati). Una freccia al centro dello schermo riproduce i movimenti
del mouse e si chiama puntatore del mouse, o semplicemente puntatore. Il suo nome
deriva dal fatto che può essere spostato sopra un qualsiasi elemento dello schermo,
indicando a Windows che l’oggetto cui ci riferiamo è proprio quello. Oltre allo
spostamento sono previste altre tre operazioni con il mouse:
•
Clic: ci si porta sopra ad un oggetto quindi si preme e si rilascia il tasto sinistro
del mouse;
•
Doppio clic: ci si porta sopra ad un oggetto, quindi si preme e si rilascia il tasto
due volte in rapida successione;
13
•
Trascinamento: ci si porta sopra ad un oggetto. Tenendo premuto il tasto
sinistro, si sposta il mouse in un altro punto dello schermo, quindi si rilascia il
pulsante. Il tasto destro del mouse non è utilizzato da Windows, ma serve ad
alcune applicazioni per impieghi particolari.
3.1 L’interfaccia grafica di Windows.
Abbiamo visto come MS DOS si riferisca ai file attraverso il loro nome completo
(percorso, nome del file ed estensione), ad esempio
C:\mia\cprog\prova.cc
Figura 4: Questo è un esempio di finestra così come appare sullo schermo del calcolatore
quando si utilizza Windows 3.X. Segue una tabella descrittiva delle varie parti.
14
A
Barra del Titolo: contiene il nome della finestra.
B
Barra dei Menù: contiene voci di menù, delle etichette di testo (File, Opzioni, Finestra, ? in
questo esempio) che tramite selezione con il mouse si srotolano in un elenco di opzioni come
sarà meglio chiarito più avanti.
C
Pulsante del Menù di controllo: quando si attiva il pulsante compare un menù di opzioni che
consentono di chiudere la finestra, spostarla, ridimensionarla ecc.
D
Pulsante di Ingrandimento: Espande la finestra. Se questa è visualizzata a schermo intero si
trasforma nel pulsante di ripristino che serve per riportare la finestra alle dimensioni assunte
prima dell’ultimo ingrandimento.
E
Pulsante di Riduzione: Contrae la finestra. Se la finestra è già ridotta al massimo11, ovviamente
non compare.
F
Freccia di scorrimento su: fa scorrere gli oggetti all’interno della finestra. Tutte le righe
vengono spostate di una posizione più in basso e l’ultima scompare.
G
Casella di scorrimento: viene trascinata con il mouse verso l’alto, comportandosi come la
freccia di scorrimento su, oppure verso il basso comportandosi come la freccia di scorrimento
giù.
H
Barra di scorrimento: comprende le due frecce, la casella di scorrimento e la guida su cui
quest’ultima si muove. Se la finestra è sufficientemente grande per mostrare tutti gli elementi al
suo interno, non viene visualizzata.
I
Freccia di scorrimento giù: fa scorrere gli oggetti all’interno della finestra. Tutte le righe
vengono spostate di una posizione più in alto e la prima scompare.
Tabella 3-1 Gli elementi che costituiscono una finestra: nome e loro impiego.
In generale quindi i comandi possono avere un elevato numero di caratteri, il che porta
facilmente ad errori. Inoltre non è possibile avere una visione d’insieme del file system,
quindi se per esempio vogliamo lavorare su un file di cui non ricordiamo il percorso,
non possiamo far altro che spostarci da una directory all’altra con gli opportuni comandi
e visualizzarne il contenuto finché non l’abbiamo trovato. Per ovviare a questi e ad altri
problemi Windows si avvale di un’interfaccia grafica (Figura 4 e Tabella 3-1). Non si
tratta di una novità in assoluto, anzi è identica nella sostanza a quella del sistema
operativo MAC OS dei sistemi Macintosh.
Gli oggetti grafici di Windows sono di tre tipi:
•
icone: piccoli simboli grafici che rappresentano applicazioni o file;
•
finestre: le aree rettangolari dello schermo in cui vengono eseguite le operazioni
o visualizzate le icone;
•
desktop: lo sfondo sul quale vengono visualizzate le finestre e le icone.
11
Un’applicazione può essere ridotta, per successivi ridimensionamenti, ad icona in esecuzione: in questo stato non
viene visualizzata la finestra con i suoi elementi, ma una icona. L’applicazione però non viene chiusa, quindi tutto il
contenuto della finestra originaria rimane in memoria. Si può tornare alla visualizzazione normale tramite il doppio
clic.
15
3.2 L’applicazione Program Manager
Program Manager è l’applicazione fondamentale di Windows, viene eseguito
all’interno di una finestra ogni volta che si avvia Windows e rimane in esecuzione fino
all’uscita. Esso permette all’utente di:
•
avviare le applicazioni;
•
organizzare le applicazioni in gruppi per facilitarne l’accesso;
•
uscire da Windows.
Figura 5: La finestra del Program Manager come appare all'avvio di Windows.
All’avvio di Windows Program Manager visualizza il contenuto del gruppo Principale.
Un gruppo è un insieme di programmi che svolgono funzioni assimilabili o di file dello
stesso tipo, che vengono per questo accorpati. Le icone delle applicazioni ed i loro nomi
appaiono nella finestra di gruppo.
Il desktop (letteralmente scrivania) può contenere un numero teoricamente infinito di
finestre (Figura 6). L’utente può interagire con una sola finestra alla volta, che prende il
nome di finestra attiva e si trova sempre in primo piano rispetto alle altre. Se sono
presenti più finestre aperte, si riconosce quella attiva dalla barra del titolo che appare
illuminata.
Come già visto, le finestre sono caratterizzate da un certo numero di elementi, che
possono essere presenti in blocco oppure in parte.
16
Figura 6: In questo esempio ci sono due finestre aperte contemporaneamente. La finestra
"Principale", che ha la barra del titolo in colore, è quella attualmente attiva. La finestra
"Giochi" è aperta ma non interagisce con l'utente.
Selezione delle icone con il mouse
La finestra del Program Manager contiene delle icone. Si può, ad esempio, fare clic
sull’icona con il nome “principale” (vedi Figura 7) che ha un disegno particolare e
rappresenta un gruppo (tutte le icone con lo stesso disegno, sono oggetti dello stesso
tipo).
Figura 7: Esempio di selezione. Dopo il clic sull'icona "Principale" lo schermo appare così.
L’icona cambia colore ed appare visualizzata in negativo. Si dice che questa è
selezionata e, da ora in poi, Windows assumerà che l’operazione successiva sia riferita a
17
quel particolare oggetto. E’ possibile inoltre utilizzare la tecnica del trascinamento per
spostare l’icona in un altro punto del desktop.
Uso dei menù
Figura 8: Tramite clic del mouse il menu File si apre e compaiono le voci di menù. Queste
si illuminano una ad una quando il puntatore del mouse le indica. La voce che ci interessa
si seleziona con un clic.
Immediatamente sotto la barra del titolo si trova la bara dei menù. Si può provare a fare
clic sulla voce File: si apre un elenco di opzioni che possono essere selezionate a loro
volta mediante il mouse. Ciascuna voce di menù esegue una particolare comando.
Selezionando la voce Apri compare una nuova finestra (Figura 8). Windows ha infatti
assunto che il comando apri fosse riferito all’icona attualmente selezionata, cioè
“Principale”. Questa è stata espansa ed il suo contenuto compare all’interno della
nuova finestra, che infatti porta lo stesso nome. Facciamo ora doppio clic su File
Manager: si apre una nuova finestra che non contiene più icone. Fare doppio clic
equivale dunque al comando Apri del menu File (File|Apri).
Esecuzione dei programmi
All’interno dei gruppi ci sono le icone di programma, che rappresentano applicazioni o
documenti. Tramite il doppio clic si avvia la relativa applicazione o si apre il
documento. È infatti possibile istruire Windows ad aprire certi documenti con una
particolare applicazione. Per esempio i documenti di testo, quelli cioè che sono salvati
su file con estensione txt, vengono aperti con l’applicazione “Blocco Note”. Per
eseguire un programma è quindi sufficiente assegnargli definitivamente un’icona e
posizionarla all’interno di un gruppo in modo che sia agevole ricercarla, quindi usare il
comando File|Apri oppure fare doppio clic sull’icona. Peraltro, per la maggior parte dei
programmi per Windows l’assegnazione della icona al programma viene fatta
automaticamente.
Finora abbiamo visto come Windows organizzi i file presenti sul disco in gruppi
all’interno del Program Manager in modo da renderli più facilmente accessibili. Il
collegamento tra gli oggetti sullo schermo ed i file è realizzato mediante le icone, che
18
possono essere facilmente manipolate. Tuttavia non c’è corrispondenza tra
l’organizzazione dei file sullo schermo e quella all’interno del file system. Le
operazioni che coinvolgono i file del disco sono completamente distinte da quelle dei
relativi collegamenti sul desktop. Per accedere ai file veri e propri Windows mette a
disposizione una applicazione chiamata File Manager.
3.3 L’applicazione File Manager
File Manager si avvia con le tecniche già viste dal gruppo Principale. Al suo avvio
compare una particolare finestra, la finestra di directory. Questa è divisa in due parti
(Figura 9).
•
La parte sinistra visualizza la struttura ad albero del file system dell’unità
corrente. Inizia dalla directory principale (o root) e si estende a tutte le altre
directory.
•
La parte destra mostra l’elenco dei file e delle sottodirectory della directory
corrente.
Figura 9: Questa è la finestra di File Manager, l'applicazione Windows che consente di
lavorare direttamente sui file del disco.
Sotto la barra del titolo della finestra di directory ci sono alcuni pulsanti che
rappresentano le unità a disco. L’unità corrente appare incorniciata con un rettangolo
(C:\ nell’esempio). È possibile cambiare l’unità corrente con un clic del mouse sul
relativo pulsante. Le directory che contengono sottodirectory possono essere espanse e
compresse tramite il doppio clic. Si può spostare un file da una directory ad un’altra con
la tecnica del trascinamento. Il menù File dell’applicazione consente di rinominare,
cancellare, copiare, spostare, eliminare i file selezionati. È anche possibile selezionare
più di un file alla volta: questo si ottiene tenendo premuto il tasto <Ctrl> durante la
selezione. È bene tener presente però che, questa volta, le operazioni fatte sugli oggetti
si ripercuotono sulla struttura del disco. In altre parole, mentre cancellando un’icona dal
Program Manager si cancella solo un collegamento, questa azione sul File Manager
19
porta alla rimozione fisica del file dal disco. Tutte le operazioni di gestione file messe a
disposizione da MS DOS sono disponibili anche in File Manager.
20
4
WINDOWS 95
Al contrario di Windows 3.X, Windows 95 non è una applicazione di potenziamento del
DOS, ma un sistema operativo vero e proprio che, come tale, colloquia direttamente con
la macchina fisica. Ciononostante tale sistema è largamente compatibile con la maggior
parte dei programmi sviluppati per MS DOS. Al pari degli altri sistemi operativi esso
viene caricato in memoria all’avvio del computer.
4.1 Il desktop
Quando si accende il computer si è accolti da uno schermo chiamato desktop (Figura
10).
Figura 10: Desktop di Windows 95. In basso la barra delle applicazioni.
Al suo interno sono disposte alcune icone mentre in basso troviamo una striscia
chiamata barra delle applicazioni. Le tre icone fondamentali del desktop sono:
21
•
Risorse del computer. Tramite questa icona è possibile accedere alle risorse
presenti sul computer quali programmi, documenti, file di dati e dispositivi vari;
•
Risorse di rete. Questa icona serve ad esplorare le risorse disponibili sulla rete.
E’ presente solo se è possibile connettere il computer ad una rete di calcolatori;
•
Cestino. Questa icona serve per eliminare file non più utili e consente di
ripristinare quelli eliminati per errore.
A sinistra della barra delle applicazioni è posto il pulsante Avvio. Selezionando con il
mouse il pulsante Avvio si apre il menù principale che ci permette di accedere alle
funzioni fondamentali del sistema e di avviare i programmi (Figura 11). Gli elementi
del menù Avvio possono variare in base alla configurazione del computer.
Figura 11: La pressione del pulsante Avvio fa comparire il menù Avvio che si articola in
voci e sottomenù.
La barra delle applicazioni
La barra delle applicazioni ci permette di spostarci facilmente tra i documenti ed i
programmi che si stanno eseguendo contemporaneamente. Tutte le volte che si avvia un
programma o si apre un file appare il relativo pulsante sulla barra delle applicazioni e
resta lì finché non si esce dal programma o non si chiude il file. Si può passare da una
finestra all’altra dei programmi o dei documenti aperti facendo clic sui corrispondenti
pulsanti sulla barra delle applicazioni.
La barra delle applicazioni è un oggetto mobile perciò la sua posizione sullo schermo
può essere cambiata tramite trascinamento con il mouse. E’ possibile rendere sempre
visibile la barra delle applicazioni o utilizzare l’opzione speciale nascondi
22
automaticamente per visualizzare la barra soltanto quando si pone il puntatore del
mouse su di essa. Tale opzione è disponibile selezionando successivamente
Impostazioni quindi Barra delle applicazioni dal menù Avvio (Avvio | Impostazioni |
Barra delle applicazioni).
La guida di Windows
Windows 95 è dotato di una Guida in linea (Figura 12). Si tratta di uno strumento che
fornisce informazioni sul funzionamento del sistema operativo e spiega passo passo le
procedure da seguire per effettuare determinate operazioni, come la stampa o la copia di
file. La guida è sensibile al contesto, questo significa che Windows è normalmente in
grado di capire quale operazione stiamo tentando di portare a termine e ci fornisce aiuto
in merito.
Figura 12: Esempio di utilizzo della guida. Si fa clic sul punto interrogativo in alto a
destra, quindi sulla voce "nascondi automaticamente".
Vi sono due modi per accedere alla guida:
•
Fare clic su Guida in linea nel menù Avvio: In questo modo viene aperta una
finestra che permette di scorrere gli argomenti secondo un sommario, un indice
analitico, oppure di fare ricerca di un particolare termine in tutta la guida.
•
Fare clic sul punto interrogativo e poi sull’elemento di cui si vuole avere la
descrizione. Questo è possibile solo se la finestra attiva ha un pulsante con un
punto interrogativo nell’angolo superiore destro. Si attiva una guida rapida che
fornisce spiegazioni su un particolare elemento della finestra.
23
Ricerca libera
Alcuni programmi sono stati ideati per sfruttare la funzione di ricerca libera degli
argomenti della guida di Windows 95.Questa funzione è accessibile attraverso il menù
della guida dei programmi identificato da un punto interrogativo nella barra dei menù.
Grazie a questa funzione è possibile porre delle domande usando le parole che si
preferiscono. In base alla parola chiave contenuta nella domanda la funzione aiuterà a
trovare la risposta che si cerca.
4.2 Cartelle e file
Windows 95 utilizza i termini cartelle e file per spiegare come i dati ed i programmi
vengono archiviati all’interno del computer. Il concetto di cartella corrisponde a quello
di directory. I file sono rappresentati da vari tipi di icone e sono contenuti in cartelle
gialle. Per gestire i file si hanno a disposizione due strumenti: Risorse del computer e
Gestione risorse. Ciascuno di questi strumenti permette di vedere come sono
organizzati i file e le cartelle e consente di copiare, spostare, cancellare, rinominare e
svolgere altre operazioni su file e cartelle.
Risorse del computer
Risorse del computer (Figura 13) fornisce la rappresentazione grafica di ciò che è
contenuto nel personal computer (programmi e dati), o che comunque gli è in qualche
modo connesso (mouse, monitor, modem).
Figura 13: La Cartella Risorse del computer.
Le cartelle nella finestra Risorse del computer sono disposte su vari livelli, cioè una
cartella contiene altre cartelle. Quando si fa doppio clic sull'icona Risorse del computer
appare il primo livello che include le unità del disco del computer. Per esplorare il
contenuto di un'unità a disco o di una cartella si deve fare doppio clic sulla relativa
icona. Le icone possono differire nella loro rappresentazione sul monitor in base al tipo
di file che rappresentano o ai programmi che sono stati utilizzati per creare tali file.
Esempio. Aprendo la cartella C++ verranno visualizzati i vari tipi di file in essa
contenuti (Figura 14). Tali file contengono programmi scritti in linguaggio C++.
24
Figura 14: Esempio di apertura di cartella. Si aprono tramite il doppio clic Risorse del
computer, Floppy da 3,5 pollici (a:) e c++. Si ottiene il contenuto di quest’ultima cartella.
Gestione risorse
Gestione risorse è una applicazione equivalente al File Manager di Windows 3.X. Per
accedervi si deve fare doppio clic sul pulsante Avvio, aprire il menù Programmi e
selezionare Gestione risorse. Esiste, però, anche un sistema più rapido che consiste nel
cliccare con il pulsante destro del mouse sull'icona Risorse del computer e nel
selezionare l'opzione Gestione risorse.
La finestra Gestione risorse è suddivisa in due pannelli (Figura 15): in quello di sinistra
sono visualizzate le cartelle, mentre in quello di destra vengono elencati, una volta che
si è selezionata una cartella, i file in essa contenuti.
25
Figura 15: La finestra Gestione risorse. A sinistra i dispositivi presenti nel computer, a
destra il contenuto del dispositivo selezionato (floppy disk)
Copia e spostamento di file e cartelle
In Windows 95 è possibile utilizzare diversi metodi per copiare e spostare rapidamente
file o cartelle. Qui di seguito ne vengono descritti due:
Figura 16: Immagine dello schermo durante la copia di un file.
•
Nella finestra Risorse del computer, una volta individuato l'elemento, si fa clic
su di esso con il pulsante destro del mousee viene visualizzato un menu di
opzioni come visualizzato in Figura 16. A questo punto sii seleziona da tale
menu l'operazione che si intende svolgere (Copia per copiare l'elemento e Taglia
26
per spostarlo), si individua la cartella in cui si vuole copiare o spostare
l'elemento e si fa clic su di essa con il pulsante destro del mouse. A questo punto
si sceglie Incolla: l'icona del file o della cartella selezionata apparirà nella
posizione desiderata.
•
Nella finestra Gestione risorse, una volta individuato l'elemento, si deve clicare
su di esso con il pulsante destro del mouse, si deve selezionare l'operazione da
eseguire (Taglia o Copia) e cliccare con il pulsante destro del mouse sul
pannello di sinistra della cartella in cui si vuole copiare o spostare l'elemento.
Basterà quindi selezionare Incolla per vedere l'icona del file o della cartella
nella posizione prescelta.
Trascinamento
In Windows 95 è possibile eseguire alcune operazioni sui file più velocemente mediante
una semplice tecnica che consiste nel trascinare questi ultimi con il mouse. Per esempio
trascinare un file all’interno di una cartella equivale a spostarlo mentre, trascinarlo su
un’icona stampante equivale al comando File|Stampa. Oltre al pulsante sinistro del
mouse possibile utilizzare anche quello destro per spostare e accedere più rapidamente a
file e cartelle oppure per creare collegamenti a documenti o ad altri oggetti.
Cestino
Il Cestino è un'area di memoria in cui vengono collocati temporaneamente i file, le
cartelle o i programmi che si desidera cancellare. A questo "contenitore" è associata
un’icona. Per cancellare un file o una cartella basta cliccare con il pulsante destro del
mouse sull'elemento che si vuole cancellare e selezionare la voce Elimina. I file spostati
nel cestino non verranno più mostrati come file presenti nel disco rigido, però non
verranno di fatto cancellati fino allo svuotamento del Cestino. Il Cestino consente
pertanto di recuperare i file eliminati per errore prima che vengano definitivamente
rimossi. Basterà infatti aprirlo (tramite doppio clic sull’icona corrsipondente presente
sul desktop - vedi Figura 17), selezionare gli elementi da recuperare e scegliere
Ripristina dal menu File. E' comunque consigliabile svuotare periodicamente il cestino
per evitare di occupare inutilmente spazio su disco. I file e le cartelle che si trovano nel
Cestino, infatti, occupano lo stesso spazio su disco che occupavano prima12.
Figura 17: Icona del cestino.
Per svuotare il Cestino si deve fare doppio clic sull'icona Cestino, selezionare Svuota
cestino dal menu File e confermare la scelta come mostrato in Figura 18.
12
I file spostati nel cestino vengono copiati come tali, per consentirne il ripristino, nella cartella c:\recycled.
27
Figura 18: Finestra di conferma per lo svuotamento del cestino.
4.3 Apertura di un documento
In Windows 95 è possibile aprire i documenti in diversi modi:
•
Si può aprire il documento dall'interno del programma utilizzato per crearlo;
•
Si può utilizzare il comando Dati recenti dal menu Avvio per aprire un
documento utilizzato di recente;
•
Si può fare doppio clic sull'icona che rappresenta il documento che vogliamo
aprire.
E' possibile inoltre utilizzare il comando Trova dal menu Avvio per individuare la
posizione del documento.
4.4 Stampa
In Windows 95 le funzionalità di stampa sono state migliorate rispetto a Windows 3.X
ed in particolare è stata semplificata la procedura di installazione delle stampanti. Un
modo semplice per effettuare una stampa consiste nel trascinare l'icona del documento
su un'icona di collegamento ad una stampante sul desktop. In alternativa si può aprire il
documento e stamparlo selezionando la voce Stampa dal menu File.
In alcuni casi potrebbe essere utile interrompere la stampa di un documento. In questo
caso basterà fare doppio clic sull'icona relativo alla stampante che compare nell'angolo
destro della barra delle applicazioni.
28
Figura 19: Il doppio clic sull'icona stampante della barra delle applicazioni provoca,
durante la stampa, l'apertura di una finestra di controllo. Tramite questa finestra è
possibile, per esempio, interrompere la stampa o annullarla.
4.5 Arresto del sistema
Prima di spegnere o riavviare il computer è sempre necessario chiudere Windows per
assicurare il salvataggio del lavoro sul disco rigido e per evitare di danneggiare i file.
Per fare ciò si deve selezionare il pulsante Avvio e in seguito sulla voce Chiudi
sessione. A questo punto sul monitor comparirà una finestra identica a quella mostrata
in Figura 20.
Figura 20: Finestra di chiusura della sessione di lavoro.
Si deve allora scegliere l'opzione desiderata. Un messaggio sullo schermo indica quando
è possibile spegnere il computer.
29
4.6 Interazione di Windows 95 con il DOS
Nonostante molti dei più recenti programmi possano essere eseguiti da Windows, una
piccola percentuale ha bisogno ancora del DOS. Windows 95 permette perciò di
eseguire una sessione DOS direttamente da Windows 95. Per fare ciò si deve
selezionare il pulsante Avvio, scegliere la voce Programmi e quindi Prompt di MS-DOS.
Sul monitor apparirà una finestra come quella mostrata in Figura 21.
Figura 21: Finestra del Prompt di MS DOS
In alcuni casi è necessario chiudere completamente Windows e passare in modalità MS
DOS esclusiva; per fare ciò si deve semplicemente selezionare la voce Chiudi sessione
dal menu Avvio e scegliere l’opzione "Riavvia il sistema in modalità MS-DOS".
4.7 Altre caratteristiche di Windows 95
Pannello di controllo
Utilizzando il Pannello di controllo è possibile modificare l'aspetto e il funzionamento
di Windows. Per modificarne le impostazioni si deve puntare con il mouse il pulsante
Avvio, selezionare la voce Impostazioni e quindi la voce Pannello di controllo. Le icone
visualizzate nel Pannello di controllo (Figura 22) variano a seconda del tipo di software
o hardware installato.
30
Figura 22: Finestra del Pannello di controllo
Comando Esegui
Se si conosce il nome e il percorso di un programma è possibile avviarlo facilmente con
il comando Esegui. Per utilizzare questo comando bisogna fare clic sul pulsante Avvio e
scegliere la voce Esegui. Con questa operazione si possono eseguire programmi per MS
DOS e per Windows, aprire cartelle e connettersi alle risorse di rete.
Passaggio tra applicazioni aperte
In Windows 95 è possibile passare da una finestra di applicazione all'altra. Per fare ciò
si deve cliccare sul pulsante corrispondente sulla barra delle applicazioni e, in
alternativa, si possono utilizzare i tasti ALT+TAB come nella versione Windows 3.X
Pulsante di chiusura finestra
Accanto ai pulsanti di riduzione ad icona e di ingrandimento in Windows 95 vi è anche
il pulsante di chiusura che si trova nell'angolo superiore destro della finestra e che serve,
come suggerisce il nome stesso, per chiudere la finestra.
31
