Depliant TPRI Italiano

��������������������������������

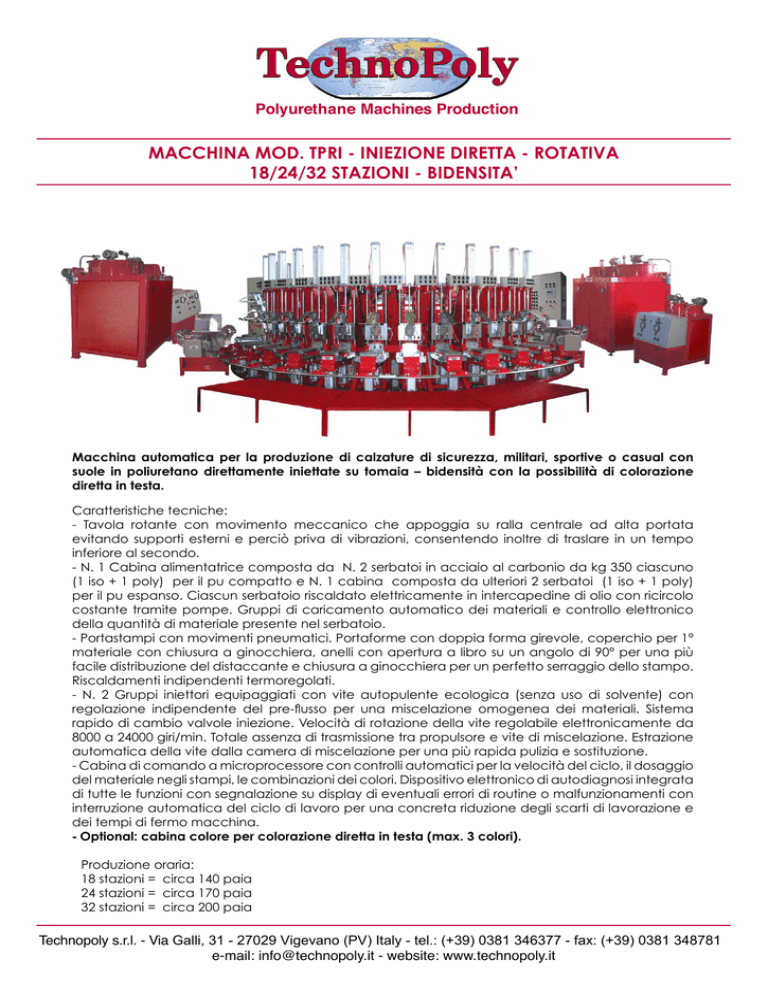

MACCHINA MOD. TPRI - INIEZIONE DIRETTA - ROTATIVA
18/24/32 STAZIONI - BIDENSITA’
Macchina automatica per la produzione di calzature di sicurezza, militari, sportive o casual con
suole in poliuretano direttamente iniettate su tomaia – bidensità con la possibilità di colorazione
diretta in testa.
Caratteristiche tecniche:
- Tavola rotante con movimento meccanico che appoggia su ralla centrale ad alta portata
evitando supporti esterni e perciò priva di vibrazioni, consentendo inoltre di traslare in un tempo
inferiore al secondo.
- N. 1 Cabina alimentatrice composta da N. 2 serbatoi in acciaio al carbonio da kg 350 ciascuno
(1 iso + 1 poly) per il pu compatto e N. 1 cabina composta da ulteriori 2 serbatoi (1 iso + 1 poly)
per il pu espanso. Ciascun serbatoio riscaldato elettricamente in intercapedine di olio con ricircolo
costante tramite pompe. Gruppi di caricamento automatico dei materiali e controllo elettronico
della quantità di materiale presente nel serbatoio.
- Portastampi con movimenti pneumatici. Portaforme con doppia forma girevole, coperchio per 1°
materiale con chiusura a ginocchiera, anelli con apertura a libro su un angolo di 90° per una più
facile distribuzione del distaccante e chiusura a ginocchiera per un perfetto serraggio dello stampo.
Riscaldamenti indipendenti termoregolati.
- N. 2 Gruppi iniettori equipaggiati con vite autopulente ecologica (senza uso di solvente) con
regolazione indipendente del pre-flusso per una miscelazione omogenea dei materiali. Sistema
rapido di cambio valvole iniezione. Velocità di rotazione della vite regolabile elettronicamente da
8000 a 24000 giri/min. Totale assenza di trasmissione tra propulsore e vite di miscelazione. Estrazione
automatica della vite dalla camera di miscelazione per una più rapida pulizia e sostituzione.
- Cabina di comando a microprocessore con controlli automatici per la velocità del ciclo, il dosaggio
del materiale negli stampi, le combinazioni dei colori. Dispositivo elettronico di autodiagnosi integrata
di tutte le funzioni con segnalazione su display di eventuali errori di routine o malfunzionamenti con
interruzione automatica del ciclo di lavoro per una concreta riduzione degli scarti di lavorazione e
dei tempi di fermo macchina.
- Optional: cabina colore per colorazione diretta in testa (max. 3 colori).
Produzione oraria:
18 stazioni = circa 140 paia
24 stazioni = circa 170 paia
32 stazioni = circa 200 paia
Technopoly s.r.l. - Via Galli, 31 - 27029 Vigevano (PV) Italy - tel.: (+39) 0381 346377 - fax: (+39) 0381 348781
e-mail: [email protected] - website: www.technopoly.it
��������������������������������
MACCHINA MOD. TPRI - INIEZIONE DIRETTA - ROTATIVA
18/24/32 STAZIONI - MONODENSITA’
Macchina automatica per la produzione di calzature di sicurezza, militari, sportive o casual con
suole in poliuretano direttamente iniettate su tomaia – monodensità con la possibilità di colorazione
diretta in testa.
Caratteristiche tecniche:
- Tavola rotante con movimento meccanico che appoggia su ralla centrale ad alta portata
evitando supporti esterni e perciò priva di vibrazioni, consentendo inoltre di traslare in un tempo
inferiore al secondo.
- N. 1 cabina alimentatrice composta da N. 2 serbatoi in acciaio al carbonio da kg 350 ciascuno (1
iso + 1 poly) riscaldati elettricamente in intercapedine di olio con ricircolo costante tramite pompe.
Gruppi di caricamento automatico dei materiali e controllo elettronico della quantità di materiale
presente nel serbatoio.
- Portastampi con movimenti pneumatici. Portaforme con doppia forma girevole, anelli con apertura
a libro su un angolo di 90° per una più facile distribuzione del distaccante e chiusura a ginocchiera
per un perfetto serraggio dello stampo. Riscaldamenti indipendenti termoregolati.
- N. 1 gruppo iniettore equipaggiato con vite autopulente ecologica (senza uso di solvente) con
regolazione indipendente del pre-flusso per una miscelazione omogenea dei materiali. Sistema
rapido di cambio valvole iniezione. Velocità di rotazione della vite regolabile elettronicamente da
8000 a 24000 giri/min. Totale assenza di trasmissione tra propulsore e vite di miscelazione. Estrazione
automatica della vite dalla camera di miscelazione per una più rapida pulizia e sostituzione.
- Cabina di comando a microprocessore con controlli automatici per la velocità del ciclo, il dosaggio
del materiale negli stampi, le combinazioni dei colori. Dispositivo elettronico di autodiagnosi integrata
di tutte le funzioni con segnalazione su display di eventuali errori di routine o malfunzionamenti con
interruzione automatica del ciclo di lavoro per una concreta riduzione degli scarti di lavorazione e
dei tempi di fermo macchina.
- Optional: cabina colore per colorazione diretta in testa (max. 3 colori).
Produzione oraria:
18 stazioni = circa 170 paia
24 stazioni = circa 200 paia
32 stazioni = circa 230 paia
