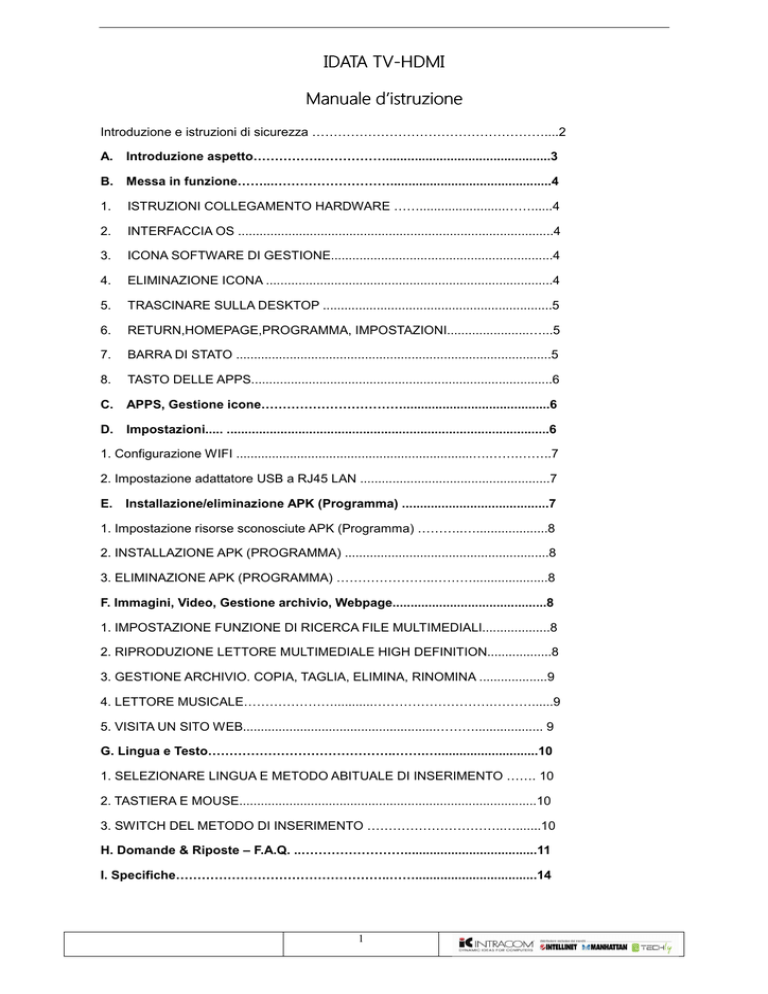

IDATA TVTV-HDMI
Manuale d’istruzione
Introduzione e istruzioni di sicurezza ………………………………………………....2
A.
Introduzione aspetto…………….……………..............................................3
B. Messa in funzione……...……………………….............................................4
1.
ISTRUZIONI COLLEGAMENTO HARDWARE ……........................……......4
2.
INTERFACCIA OS ........................................................................................4
3.
ICONA SOFTWARE DI GESTIONE..............................................................4
4.
ELIMINAZIONE ICONA ................................................................................4
5.
TRASCINARE SULLA DESKTOP ................................................................5
6.
RETURN,HOMEPAGE,PROGRAMMA, IMPOSTAZIONI.......................…...5
7.
BARRA DI STATO ........................................................................................5
8.
TASTO DELLE APPS....................................................................................6
C.
APPS, Gestione icone…………………………….........................................6
D.
Impostazioni..... ..........................................................................................6
1. Configurazione WIFI ..................................................................….…….……..7
2. Impostazione adattatore USB a RJ45 LAN .....................................................7
E.
Installazione/eliminazione APK (Programma) .........................................7
1. Impostazione risorse sconosciute APK (Programma) ………..…....................8
2. INSTALLAZIONE APK (PROGRAMMA) .........................................................8
3. ELIMINAZIONE APK (PROGRAMMA) …………………..……….....................8
F. Immagini, Video, Gestione archivio, Webpage...........................................8
1. IMPOSTAZIONE FUNZIONE DI RICERCA FILE MULTIMEDIALI...................8
2. RIPRODUZIONE LETTORE MULTIMEDIALE HIGH DEFINITION..................8
3. GESTIONE ARCHIVIO. COPIA, TAGLIA, ELIMINA, RINOMINA ...................9
4. LETTORE MUSICALE…………………...........……………………….………......9
5. VISITA UN SITO WEB......................................................………................... 9
G. Lingua e Testo……………………………………..…….…............................10
1. SELEZIONARE LINGUA E METODO ABITUALE DI INSERIMENTO ……. 10
2. TASTIERA E MOUSE...................................................................................10
3. SWITCH DEL METODO DI INSERIMENTO …………………………..….......10
H. Domande & Riposte – F.A.Q. ..…………………….....................................11
I. Specifiche…………………………………………..……..................................14
1
Introduzione
Introduzione e istruzioni di sicurezza
• Il manuale d’istruzione include tutte le informazioni per un
funzionamento sicuro e corretto del prodotto. Per evitare incidenti o
danni al prodotto, leggere scrupolosamente tutto il conenuto del
presente manuale prima di utilizzare il prodotto.
• Tenere il prodotto lontano da fonti di calore, dall’umidità e da
ambienti polverosi.
• Non far cadere il prodotto.
• Non
spegnere
il
prodotto
durante
la
formattazione
o
l’aggiornamento. Altrimenti questo causerà errori di sistema durante
il funzionamento.
• Non smontare il dispositivo. Non utilizzare prodotti abrasivi o alcol,
diluenti e benzene per la pulizia.
• Ci riserviamo la facoltà di modificare o aggiornare il prodotto.
• Lamentele: Ci assumiamo solo la responsabilità di fornire la
garanzia sul prodotto e il servizio di assistenza. Gli utenti devono
prendersi cura dei dati personali contenuti nella periferica. Non ci
assumiamo alcuna responsabilità in caso di perdita dei dati e delle
correlazioni in base a tale perdita.
• Questo prodotto non è impermeabile.
• Tutte le immagini presenti sul manuale sono solo per puro
riferimento.
2
A. Introduzione aspetto
Pannello lato sinistro
Pannello lato destro
Lato inferiore
A: Connettore Jack HDMI a HD TV set HDMI Host;
B: Ingresso alimentazione DC-5V/500mAh~2A;
C: USB Host – riprodurre filmati, immagini e musica da una memoria
USB e un HD USB portatile, connettere l’Air Mouse;
D: USB OTG Host - connette l’host USB del PC tramite un cavo USB
Permette di sfruttare la tecnologia OTG collegando un dispositivo che
ne supporta la funzione
E: Tasto impostazioni di fabbrica – quando alimentate l’apparecchio,
premere questo tasto per 10 secondi, quindi rilasciarlo.
F: Slot per scheda TF - Riproduce file multimediali in TF (micro SD);
G: LED - indicatore di stato – il LED rimane acceso quando
l’apparecchio è alimentato.
3
B. Messa in funzione
Istruzioni per collegamento Hardware
1. Collegare al TV set o al monitor LCD. Impostare la modalità di ricezione dei dati del
televisore sulla porta HDMI , (far riferimento al manuale di istruzione del televisore)
2. Si suggerisce di utilizzare l’Air mouse o un mouse e tastiera wireless 2.4G. Inserire il
ricevitore 2.4G sul connettore USB Host. O collegarlo alla porta USB OTG tramite il
convertitore di porta. Se solo il mouse è collegato, la periferica fornirà una tastiera virtuale
nel sistema operative. Se la periferica rileca la tastiera fisica, la tastiera virtuale verrà
automaticamente occultata dal OS.
3. Il tasto sinistro del mouse per "OK", il tasto destroy per *return", spostamento in su e in
giù sulla pagina. Tenere premuto il tasto sinistro per trascinare l’icona o per copiare ed
incollare un file. Tenere premuto il tasto centrale per le Proprietà .
1. Interfaccia OS
Connettere l’alimentatore e le periferiche, le Informazioni di avvio compariranno entro 1
minuto.
2. Icona software di gestione
Tenendo premuta qualsiasi icona e trascinandola sarà possibile posizionarla dove
preferite.
3. Eliminazione icona
Tenendo premuta l’icona portarla sopra il segno rosso "X"- sarà rimossa
4
4. Trascinare sulla desktop
Mantenendo la freccia su qualsiasi area della desktop, si può muoverla a sinistra o destra
per passare alla desktop successiva.
successiva Con la rotella del mouse si può effettuare la stessa
operazione.
5.
Return, Homepage, programma, impostazioni
Tasto Return: cliccare per ritornare al livello superiore della directory
Tasto Homepage: Cliccare per ritornare all’ homepage
Tasto Programma: Cliccare per selezionare l’esecuzione uno dei programmi in
esecuzione
care per visualizzare le diverse impostazioni del sistema.
sistema
Tasto Impostazioni:: Cliccare
E’una funzione simile al tasto Proprietà di Windows
4. 6.
Barra di stato
Nell’angolo superiore destro si trova la barra di stato.
stato Essa mostra lo
stato della scheda T-Flash,
Flash, del collegamento USB, la data, la
connessione WiFi, il Download ...e
... molto altro ancora.
Cliccare sulla barra di stato,, per visualizzare il menu nascosto
Cliccare su questa icona
. Verranno visualizzate ulteriori
opzioni
5
7. Tasto delle APPS
E’ visibile nell’angolo superior destro della desktop
C. APPS, gestione icone
Cliccare
per visualizzare le Apps installate e configurare le icone
Se la prima pagina della desktop è complete, spostarsi con la rotella del mouse sulla
seconda pagina.
Potete lanciare questi programmi o impostarli direttamente, o mentenere questo e
creare sulla desktop il collegamento per la scelta rapida.
Cliccare
quindi tenere premuto qualsiasi tasto per creare la
scelta rapida sulla desktop.
D. Impostazioni
Questa icona è nella barra delle Impostazioni. Cliccare per visualizzarle.
6
1. Impostazione Wi-Fi
2. Impostazione adattatore da USB a RJ45 LAN
Se non disponete di una connessione Wi-Fi dovete utilizzare il cavo per accedere ad
Internet. Acquistate un Adattatore LAN USB2.0. Collegatelo all’ Host USB o alle porte OTG.
Connettere il cavo di rete LAN RJ45; cliccare *Impostazioni"->'Altro -> "Ethernet> spuntate
'Usa Ethernet"
E. Installazione /eliminazione programma
1. Impostazione "Sorgenti sconosciute "
Si consiglia di utilizzare per l’installazione delle Apps Google market. Se desiderate
installare delle Apps che non provengono da Google Market, è necessario effettuare la
seguente impostazione, cliccare impostazioni 一>sicurezza 一>"Risorse sconosciute"
2. Installazione APK (Programma)
Scaricate diverse applicazioni software con estensione APK. Dopo che il programma è
stato scaricato, basta cliccarci sopra per installarlo. Potreste anche installare un
7
programma Android da un altra periferica. (Il programma scariato comparirà sulla barra di
stato. Cliccare
per trovare il pacchetto software scaricato. Quindi cliccare per
installarlo.
3. Eliminazione APK (Programma)
a. Cliccare "impostazioni"-> "Apps', verrà visualizzata la lista completa dei programmi
installati.
b. Cliccare sull’icona "disinstalla" per procedere all’eliminazione.
c. Cliccare OK per confermare la disinstallazione.
F. Immagini, Video, Gestione archivio, Webpage
1. Impostare la funzione di ricerca file multimediali.
La periferica è dotata di funzione di ricerca multimediale, ma l’esecuzione di questa
funzione determina il rallentamento della velocità del sistema. Per configurare la scheda
SD e la funzione di ricerca del dispositivo USB, fare riferimento alla seguente immagine
2.
Riproduzione lettore multimediale High definition
Cliccare sull’icona qui riportata, visualizzerete l’elenco dei file Audio e Video divisi
per categoria
8
3. Gestione file: Copia, Taglia, Elimina,
Elimina Rinomina
La periferica è dotata di funzione di archiviazione. Classificare
re i documenti da
gestire in memoria,, in schede SD e dischi fissi esterni. Premere
remere "Impostazioni"
->Gestione File. Dopo l’avvio dello strumento di gestione dei file,, cliccare o tenere
premuto il file o la cartella,
cartella comparirà il menu di scelta
Selezionare copia, taglia dal menu. Comparirà una
cornice rossa sulla parte superiore dello schermo.
schermo
Cliccare e tenere premuta la cartella in oggetto
(Attenzione:
zione: deve essere una cartella)
cartella
4. Lettore musicale
Cliccare
"Impostazioni""
->
"Musica"
5. Visitare un sito web
Impostare la funzione Wi-Fi
Fi per accedere a Internet. C’è per Android un browser
predefinito ma ci possono essere disponibili altri browser da scaricare. Cliccare
"Impostazioni 一>"browser'
Android mostra tutte le label
delle pagine nella parte alta del
browser. Cliccare“+ ， per
aggiungere
nuove
pagine
pagine.
Cliccare "X' per chiudere la
pagina.
9
G. Lingua e Testo
1. Selezionare
zionare la lingua e il metodo di inserimento abituale
La periferica ha inclusi 54 differenti
different linguaggi. Cliccare 'Impostazioni 一>"L
>"Lingua e testo"
2. Tastiera e Mouse
Se alla periferica viene collegato solo il mouse, il dispositivo mostrerà una tastiera virtuale.
virtuale
Quest’ultima verrà sostituita dalla tastiera hardware non appena ne verrà collegata
fisicamente una che sarà quindi rilevata dal dispositivo.
dispositivo
3. Switch del metodo di inserimento
Cliccare l’icona sottostante per selezionare il metodo di inserimento:
inserimento
Compariranno diverse opzioni come mostra la figura.
figura Selezionare
zionare la più adatta
10
H. Domande & Riposte – F.A.Q.
1)
Sfarfallio dello schermo o lavoro instabile:
verificare se il connettore HDMI è stato collegato correttamente.
2)
La periferica non si avvia:
scaricare il file OS dal sito del fornitore per aggioranre il sistema operativo del
dispositivo. Assicurarsi che per tutti i dati importanti sia stato effettuato il back-up
prima di procedere. Se il problema persiste, contattare il rivenditore presso il quale è
stato acquistato il prodotto che vi fornirà l’assistenza del caso.
3) Il sistema si riavvia automaticamente:
verificare se la periferica riceve sufficiente corrente. Alcune volte, HDD esterni
assorbono troppa corrente, aggiungere un alimentatore aggiuntivo per dischi fissi
esterni o per alter periferiche esterne.
4) Non si riescono a trovare i file contenuti della scheda SD o nella pen
drive:
verificare tutte le connessioni della periferica. Assicurarsi di aver selezionato la voce
SD e USB Host nelle “Impostazioni –Setting” come indicato al punto 6.1.
5) Quali sono gli accessori in dotazione?
Cavo USB per collegare l’apparecchiatura al computer o per l’alimentazione.
6) Si può utilizzare una tastiera o un mouse standard?
L’IDATA TV-HDMI supporta qualsiasi tipo di tastiera e mouse, sia wireless che con
cavo. Si consiglia l’uso dell’AIR Mouse Wireless IDATA TV-AIRC che, oltre ad offrire
il vantaggio di essere un air mouse con tastiera incorporata, garantisce una
maggiore libertà di movimento poichè lavora in modalità wireless a 2.4 Ghz.
7) Si può utilizzare una webcam con l’IDATA TV-HDMI?
Si, ma solo se la vostra webcam supporta il sistema operativo Linux. Verificare che
la webcam sia in grado di supporta Linux OS.
8) Si può effettuare chiamate con Skype?
Si, ma avete bisogno o di una webcam con microfono incorporato o di una tastiera
dotata di microfono che supporti la funzione audio.
9) Si può collegare un USB Disk o un disco fisso e accedere ai file in esso
contenuti?
Certamente. Tutti gli USB Disk e i dischi HDD sono supportati. Ma dovete tener
presente che un HDD richiede una enorme potenza per alimentarlo, quindi si
consiglia di alimentare separatamente le periferiche. Potete sia alimentare l’IDATA
TV-HDMI con un alimentatore da 2000mAh o alimentare l’HDD separatamente
usando un cavo a Y.Potete anche usare un hub USB alimentato. Potete quindi
accedere ai file contenuti nell’HDD. Potete aprire e utilizzare i file a seconda delle
applicazioni caricate sull’IDATA TV-HDMI.
11
10) Si possono scaricare apps dallo Store di Google Play?
Certamente si possono scaricare migliaia di applicazioni dall’ Android Play Store.
Comunque, a causa di alcune limitazioni hardware e/o software, non tutte le
applicazioni dello store possono essere scaricate. Questo accade con tutte le
periferiche android. Per l’IDATA TV-HDMI potete scaricare i file apk da internet e
installarli. La maggior parte delle apps Android sono supportate da A10 SoC
(processore in dotazione). Ci sono veramente poche apps che non funzionano con
questo dispositivo. E’ solo che potreste non essere in grado di accedere a quelle dal
play store.
11) Si possono vedere o editare file in Word, Excel e PDF?
Certo, tramite le app di terze parti. Come per MS Windows è necessario acquistare
MS office per accedere a MS Word, Excel, etc o utilizzare programmi open source
come OpenOffice, in android ci sono numerose app gratuite e a pagamento che si
possono usare per vedere o editare file di Word, Excel e altri file. Una app gratuita
molto popolare è KingSoft Office.
12) Perchè non è stato incluso un alimentatore?
Molte HDTV hanno una porta USB in grado di alimentare l’IDATA TV-HDMI. Molti
utenti hanno già disponibile un caricatore micro usb che utilizzano per il telefono
cellulare o per il Tablet e che può essere usato con l’IDATA TV-HDMI. Quindi non si
è voluto imporre il costo extra per un alimentatore. In questo modo anche la
confezione risulta più leggera. Inoltre se collega un HDD è necessaria un caricatore
da 2000 Mah, l’alimentazione proveniente dalla HDTV non è sufficiente come
indicato al punto 9.
13) Si possono riprodurre file direttamente dal wifi laptop / desktop sulla TV
Certo è possibile tramite le app di terze parti. Android supporta Upnp e DLNA.
Purtroppo non siamo in grado di dare supporto se non siete in grado di farlo.
14) Quali formati video e audio può riprodurre?
L’IDATA TV-HDMI è in grado di riprodurre la maggior parte dei formati disponibili.
Tuttavia potrebbe non supportare alcuni formati e codec come succede con
Windows; il default Media Player non legge qualsiasi cosa. Molti usano VLC player,
Gome, player, etc. Per Android I più popolari Media Players sono MX Player, Rock
Player, etc. Per riprodurre video che hanno l’audio codificato in formato AC3 è
necessario usare la funzione Software Decode del MX Player o installare una patch
sul sistema operativo.
15) Posso installare un Hub USB?
Certamente tutti gli Hub USB sono compatibili con IDATA TV-HDMI per moltiplicare
la porta USB e quindi collegare più periferiche (ad esempio Tastiera, Mouse, Hard
Disk esterni, chiavetta USB, Hub USB, una video camera). Nei casi in cui si
collegano dispositivi che si alimentano con il segnale USB (ed esempio un Hard disk
autoalimentato) è consigliabile utilizzare un HUB alimentato, come indicato al punto
9, anche per ridurre il surriscaldamento della Dongle android.
12
16) E’ possibile aggiornare il sistema operativo ?
Non sempre gli aggiornamenti dei sistemi operativi sono compatibili con l’hardware,
normalmente se disponibili è possibile effettuare aggiornamenti dal menu specifico.
Non si può comunque garantire la compatibilità con future versioni di Android.
I. Specifiche:
Specifiche:
Codice Modello
IDATA TV-HDMI
CPU
Allwinner
GPU
2D/ 3D/ OpenGL ES2.0(AMD Z430)/OpenVG1.1(AMD
A10 1GHz Cortex-A8
Z160)@27M TRI/sec
Sistema operativo
Android 4.0
DDR RAM
1GB
Nand Flash
4GB( 8GB/16GB opzionali)
Periferica di rete
Wireless 802.11 b/g/, WAR (Opzionale RJ45)
Periferica di memoria
Supporta periferiche di archiviazione esterne tramite host USB
/Supporta periferiche esterne di archiviazione tramite scheda TF
Android APP
YouTube, Twitter, Angry Bird, Office, Gmail, Browser, Skype,
Youku, Tudou, QQ..……
Lingua
Multi-lingua
Interfaccia USB
USB 2.0 host, USB Storage device
Video
Video Decoding:
MPEG1/2/4,H.264,VC-1,DIvx. Xvid.RM6/9110,VP6
Video Formats:
MKV,TS,TP, M2TS.RM/RMVB.BD-ISO,AVI, MPG, VOB. DAT,
ASF,TRP. FLV etc full formats
Formati Video
WMV/ASF/MP4/3GP/3G2M4V/AVI/MJPEG/RV
10/DIvX/VC-1/MPEG-2/
MPEG-4/H.263/H.264/1280*720P HD 30 fps.1080P/720*480 D1
30fps
Formati Audio
AAC, AAC+, eAAC+, AMR-NB, AMR-WB, QCP, MP3, WMA,
WAV,MIDI，M4A
Uscita Video
1920.1080P,720P,576P,480P,Super HD 2160P,3D Film
Interfacce
Video: HDMI1.4
Storage: USB-HOST(USB1). USB OTG(USB2).TF (Micro SD)
Formati immagini
JPG, BMP. GIF, TIFF, PNG
Sottotitoli supportati
SRT,SUB,IDX,SSA,SMI
Alimentatore
Alimentatore esterno
Dimensioni
91x 32x 11.8mm
Peso
0.25kg senza accessori
13
Garanzia
Se il prodotto dovesse risultare difettoso e non funzionare correttamente,
contattate il vostro rivenditore che verificherà se è applicabile la riparazione/
sostituizione in garanzia del prodotto.
Le seguenti circostanze non permettono di avvalersi del servizio di garanzia
gratuito:
1. Danni causati da negligenza o cause accidentali
2. Danni causati dal non corretto utilizzo o dalla non corretta manutenzione come
indicato dal manuale
3. Danni causati dall’uso, come per esempio la rottura del guscio
4. La matricola del prodotto è stata distrutta o strappata per cui è impossibile
identificare e riconoscere il prodotto
5. Danni causati da forza maggiore, come la manomissione dell’apparecchio
senza autorizzazione
6. Software danneggiato da una terza parte segretamente
7. Il rivenditore o il distributore addebiterà all’utente i costi per il materiale e la
manodopera se la periferica danneggiata non rientrerà nelle condizioni previste
dalla copertura in garanzia
In conformità alla normativa WEEE 2002/96/EC, le apparecchiature elettriche ed
elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve
essere consegnato ai punti di raccolta preposti allo smaltimeto e riciclo delle apparecchiture
elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni
Si dichiara che questo prodotto è conforme alla Direttiva Europea R&TTE 1999/5/EC.
14
