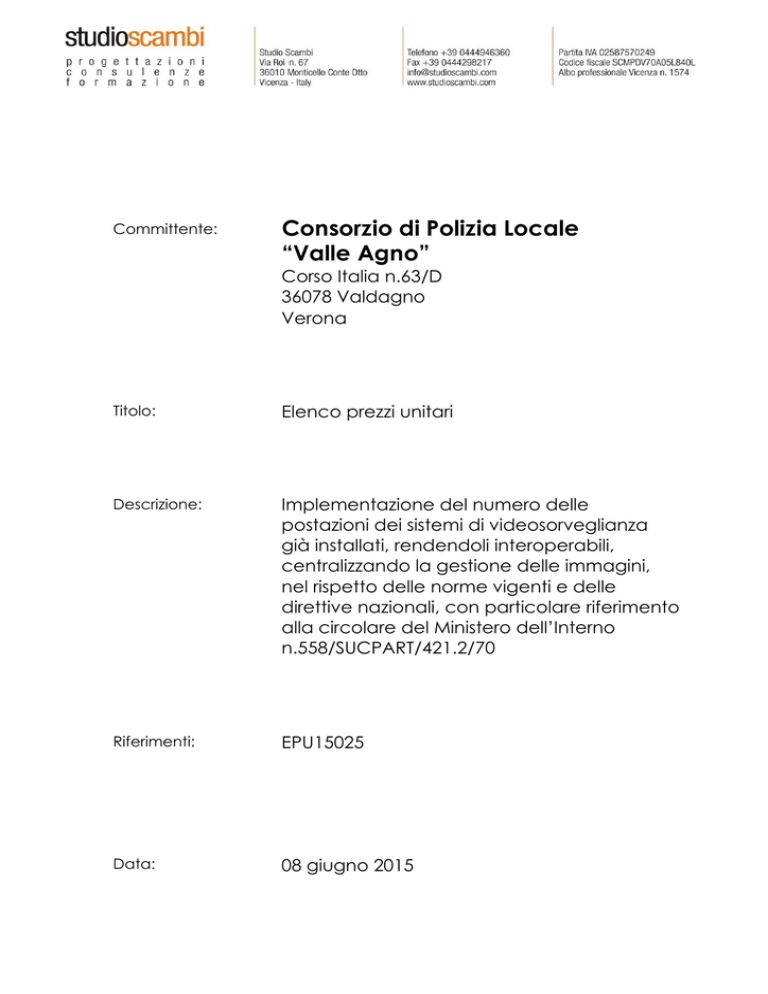

Committente:
Consorzio di Polizia Locale
“Valle Agno”
Corso Italia n.63/D
36078 Valdagno
Verona
Titolo:
Elenco prezzi unitari
Descrizione:
Implementazione del numero delle
postazioni dei sistemi di videosorveglianza
già installati, rendendoli interoperabili,
centralizzando la gestione delle immagini,
nel rispetto delle norme vigenti e delle
direttive nazionali, con particolare riferimento
alla circolare del Ministero dell’Interno
n.558/SUCPART/421.2/70
Riferimenti:
EPU15025
Data:
08 giugno 2015
RIF.
DESCRIZIONE
UM
QU
computer server a TOWER tipo FUJITSU modello CELSIUS R940 o equivalente (locale
DATA CENTER Consorzio di Polizia Locale Valle Agno)
gruppo di continuità assoluta a tower da 1500 VA, autonomia minima 30 minuti, pannello di
comunicazione a LED, tensione di ingresso 230 V, frequenza 50/60 Hz, batteria al piombo,
prese di uscita 4, protezione di ingresso da cortocircuiti con fusibile ripristinabile, tensione
filtrata e stabilizzata, rifasamento del carico, configurabile via software, possibilità di
espansione batteria e dotato di porte RS232 e USB (locale DATA CENTER Consorzio di
Polizia Locale Valle Agno)
n
1
n
1
A1.03
monitor schermo piatto LCD HD da 50" VGA, 1080p tipo SHARP LC-50LE651E o
equivalente (compatibile con quelli esistenti) completo di staffe di fissaggio al video wall
esistente e snodi di regolazione
n
1
A1.04
oneri per spostamento in nuova posizione dei monitor attualmente installati all'interno della
sala operativa del Consorzio di Polizia Locale Valle Agno, per integrazione del nuovo
schermo piatto da 50"
n
1
A1.05
accessori per collegamento del server e gestione del monitor di visualizzazione dalla sala di
controllo edificio Consorzio di Polizia Locale Valle Agno (switch tastiera, switch mouse,
controller video monitor) e ogni altra apparecchiatura per il corretto funzionamento
n
1
A1.06
accessori per posa di server e UPS all'interno dell'armadio a rack esistente del locale DATA
CENTER Consorzio di Polizia Locale Valle Agno (mensola di sostegno, prese di
alimentazione, guide portacavi, cavi di rete, cavi di alimentazione ecc.)
n
1
COMPUTER SERVER PER LETTURA TARGHE
A1
Fornitura in opera di computer server a tower, dotato di processore di ultima generazione,
versatile e progettato con capacità di elaborazione elevatissime. Completo di mouse e
tastiera. Compreso ogni accessorio per il corretto funzionamento e la corretta posa in opera
a regola d'arte.
Caratteristiche generali minime di registrazione e conservazione dei filmati, anche nell'ottica
delle finalità d'impiego da parte dell'Autorità Giudiziaria che deve consentire in riferimento
alle linee guida indicate dal Ministero dell'Interno - Dipartimento della Pubblica Sicurezza a:
archiviazione schedulabile con playblack;
la capacità di registrazione per singola telecamera con gestione del pre e post allarme;
la memorizzazione delle immagini provenienti da tutte le telecamere al massimo frame rate
possibile;
l'archiviazione di flussi con algoritmo di compressione MJPEG/MPEG4/H264;
la registrazione delle immagini in forma cifrata per garantire la riservatezza e l'integrità;
l'esportabilità (da locale o da remoto) dei filmati con corredo di specifico visualizzatore per la
decrifatura e verifica dell'integrità degli stessi;
la capacità di storage dimensionata per la registrazione contemporanea di tutte le
telecamere al massimo frame rate consentito dalle stesse e/o connettività, per un periodo di
almeno 7 giorni per 24 ore;
Caratteristiche tecniche minime:
montaggio a tower;
frequenza processore 2,4 GHz;
famiglia processore Intel Xeon;
processore E5-2630V3;
numero core del processore 8;
cache processore 20 MB;
livello cache processore L3;
ram 16 GB (espandibile) - DDR4 SDRAM - 2133 MHz;
DVD super multi;
n.9 porte USB 2.0;
n.4 porte USB 3.0;
n.1 HD SATA 1000 GB hot plug 3,5";
livelli RAID supportati 0, 1, 5, 6;
tensione alimentazione 230 V;
lettore di schede di memoria 24-in-1;
velocità trasferimento ethernet LAN 10/100/1000;
sistema operativo MICROSOFT WINDOWS 8 italiano o equivalente;
peso indicativo 20 Kg.
A1.01
A1.02
POSTAZIONE CLIENT
A2
Fornitura in opera di computer client tipo tower tradizionale, dotato di processore di ultima
generazione, completo di mouse e tastiera. Completo di ogni accessorio per il
funzionamento e la corretta posa in opera a regola d'arte.
processore Intel Xeon Quad Core i5 8MB;
memoria 8GB DDR3-1333 ECC;
scheda video dual monitor INVIDIA Quadro NVS 600 1024 MB;
Pagina 1 di 13
PREZZO UNITARIO DI VENDITA
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
disco rigido 1Tb;
Pagina 2 di 13
QU
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
QU
postazione client a tower tipo FUJITSU modello CELSIUS W530 o equivalente (locale
ufficio Polizia Locale Comune di Cornedo Vicentino)
SOLO POSA IN OPERA di monitor LCD 17" tipo SAMSUNG modello 172S esistente di
recupero (locale ufficio Polizia Locale Comune di Cornedo Vicentino)
tastiera multifunzione da tavolo completa di joystick a tre assi con effetto Hall con sei tasti di
scelta rapida definiti dall'applicazione (compatibile con software MILESTONE) (locale ufficio
Polizia Locale Comune di Cornedo Vicentino)
n
1
n
1
n
1
A2.04
A2.05
video encoder tipo AXIS modello Q7404 incluso alimentatore o equivalente
switch a 8 porte 10/100/1000 senza ventole per garantire un funzionamento silenzioso,
compreso lo snooping IGMP, il mirroring delle porte, il protocollo Spanning Tree e il
protocollo LACP (Link Aggregation Control Protocol)
n
n
2
1
A2.06
oneri per scollegamento e smontaggio apparecchiature esistenti e deposito in luogo indicato
dal Committente
n
1
DVD superMulti SATA;
sistema operativo Microsoft Windows 8;
A2.01
A2.02
A2.03
SOFTWARE DI GESTIONE TELECAMERE VIDEOSORVEGLIANZA
A3
Fornitura, installazione e configurazione di software di gestione per videosorveglianza IP,
con possibilità di configurazione di telecamere, video server e utenti di sistema, di vedere
simultaneamente in live più telecamere, ricerca e visione in modo immediato delle
registrazioni, accesso alle registrazioni e al video live in vista and playback in sigle views e
possibilità di creare filmati AVI e stampe.
Caratteristiche generali di registrazione e conservazione dei filmati, anche nell'ottica delle
finalità d'impiego da parte dell'Autorità Giudiziaria che deve consentire in riferimento alle
linee guida indicate dal Ministero dell'Interno - Dipartimento della Pubblica Sicurezza a:
gestione di telecamere di differenti produttori con piattaforma aperta;
live view fino a 30 o più FPS;
gestione flussi video con algoritmo di compressione MJPEG/MPEG4/H264;
funzionalità di NVR;
esportazione file archiviati con crittografia;
gestione PTZ Patrolling;
funzionalità di WEB Client;
funzionalità di Mobile Client;
gestione mappe;
integrazione con video analisi;
controllo I/O ed eventi;
sistemi operativi di ultima generazione (piattafroma 64 bit);
supporto multi stream per camera;
video motion detection (VMD) integrato con gestione zone di esclusione;
supporto canali audio Full-Duplex;
preset position per camera;
gestione preset su evento;
preset patrolling;
privacy masking;
ricerca automatica ed auto riconoscimento delle telecamere;
export e import di configurazioni;
gestione e esportazione di archivi storici contenenti tutte le informazioni relative agli eventi di
stato del sistema e le operazioni compiute dagli addetti (file di log);
fornitura di SDK per sviluppo applicazioni di terze parti;
Caratteristiche minime:
registrazione e visualizzazione da 1 a 64 telecamere;
registrazione di 600.000 immagini/telecamera/giorno;
rilevamento del movimento configurabile, integrato, in tempo reale;
modifica della velocità di registrazione dopo il rilevamento del movimento o al momento
dell’evento;
accesso remoto con l’applicazione Remote Client;
possibilità di visualizzazione su 2 o 3 monitor;
riproduzione da 1 a 16 telecamere, localmente o in remoto;
registrazione audio simultanea (multicanale);
gestione PTZ e posizionamento su evento, 50 preset per telecamera;
invio allarmi per e-mail, SMS o allarmi sonori;
esportazione file nei formati JPEG (immagine), AVI (filmato) o database nativo;
ricerca istantanea delle registrazioni, per data/ora e allarme/rilevamento;
registro utenti (indirizzo IP, data/ora,…) che hanno effettuato il collegamento;
opzioni: XProtect Transact, XProtect Matrix e XProtect PDA Client.
A3.01
software di gestione tipo MILESTONE versione XPROTECT PROFESSIONAL o equivalente
(computer client locale ufficio Polizia Locale Comune di Cornedo Vicentino)
n
1
A3.02
licenza connessione telecamere tipo MILESTONE modello XPROTECT PROFESSIONAL
DEVICE LICENZE o equivalente (telecamere computer client ufficio Polizia Locale Comune
di Cornedo Vicentino)
n
8
Pagina 3 di 13
PREZZO TOTALE DI
VENDITA
RIF.
A3.03
DESCRIZIONE
UM
QU
oneri per installazione, configurazione e programmazione del software CLIENT tipo
MILESTONE su PC esistenti c/o Comando dei Carabinieri di Valdagno e Consorzio Polizia
Locale Valle Agno
n
2
n
1
n
7
n
1
n
1
SOFTWARE DI GESTIONE TELECAMERE LETTURA TARGHE
A4
Fornitura, installazione e configurazione di software di gestione in tempo reale del flusso
video, proveniente da telecamere, per identificazione del numero di targa e archiviazione in
database consultabile. Dovrà essere in grado di interfacciarsi con qualsiasi telecamera
avente un flusso video RSTP. I dati raccolti, dovranno essere facilmente consultabili anche
da remoto su una pagina web dedicata, che consentirà le ricerche, statistiche e report di
vario genere. Dovrà inoltre essere in grado di verificare la copertura assicurativa, la data
dell'ultima revisione e se il veicolo risulta rubato e in caso di un veicolo non in regola,
comporterà un allarme sonoro e visivo che permetta in maniera rapida di poter provvedere al
fermo del veicolo.
Caratteristiche minime:
OCR integrato anche nel software del server;
dovrà essere in grado di interfacciarsi con qualsiasi telecamera avente un flusso video
RSTP e nelle giuste condizioni di ripresa analizzare il flusso video e ricavarne una targa;
dovra essese in grado di Interfacciarsi con le telecamere di lettura targhe presenti sul
mercato di diverse marche;
lettura OCR e archiviazione targhe in un database locale o remoto;
lettura targhe italiane e estere;
gestione black list;
interfacciamento con database ministeriali per controllo RCA, revisione e auto rubate;
interfacciamento con database stranieri per controllo RCA;
interfaccia Web per la gestione dei transiti/ricerche/report/statistiche;
possibilità importazione DB SIVES;
allarmi e-mail personalizzabili;
accesso remoto all’interfaccia web per terze parti (esempio Carabinieri);
esportazione delle liste personalizzata;
possibilità di collegamento via web per visualizzazioni allarmi real time su
tablet/smatphone/telefono con qualsiasi sistema operativo;
registrazione video.
A4.01
A4.02
A4.03
software di gestione tipo TARGA SYSTEM versione TRG-TSSWSER o equivalente
(installazione su server consorzio Polizia Locale Valle Agno)
licenza connessione telecamere tipo TARGA SYSTEM versione TRG-TSSWCLI o
equivalente
modulo ministero tipo TARGA SYSTEM versione TRG-TSMINSER o equivalente
(installazione su server consorzio Polizia Locale Valle Agno)
ONERI VARI
A5
Oneri vari per assistenza al gestore della rete del Comune di Valdagno, di Recoaro e di
Castelgomberto, per configurazione, abilitazione, programmazioni, richieste di accessibilità
di apparati di rete esistenti per implementazione del nuovo impianto di videosorveglianza e
integrazione dei sistemi esistenti.
A5.01
oneri per assistenza al/ai gestore/i di rete
TELECAMERE DI RETE TIPO FISSO LETTURA TARGHE
A6
Fornitura e posa di telecamere di rete professionali ad alte prestazioni, per la lettura e
riconoscimento delle targhe, complete di sensore immagini CMOS per riproduzione di
immagini nitide e chiare di qualsiasi targa transiti anche al buio. Possibilità di riproduzione
immagini a colori durante il giorno e in bianco e nero la notte in condizioni di illuminazione
non ottimali (luce scarsa o eccessiva), complete di filtro IR e illuminatori IR. Completa di
ogni accessorio per il funzionamento e la corretta posa in opera a regola d'arte.
sensore Cmos o CCD con risoluzione 1920x1080 pixels 25fps / 1280x960 pixels 25fps /
1280x720 pixels 25fps;
shutter time 1s ~ 1/100,000 s;
lente varifocale C/CS mount 5-50mm;
cattura targhe a colori di giorno e B/W di notte;
OCR su pc remoto o embedded;
illuminatore Ir alta Intensità;
velocità lettura targhe fino a 160 km/h;
server web integrato nella telecamera;
slot sd card integrato nella telecamera;
protocollo comunicazione RTSP-TCP-UDP;
Pagina 4 di 13
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
QU
n
7
n
n
6
1
n
10
compatibilità Standard ONVIF;
grado di protezione IP68;
possibilità registrazione video;
custodia IP65 con riscaldatore interno;
alimentazione 24 VAC, 12 VDC, PoE 802.3af.
A6.01
A6.02
A6.03
telecamera tipo fisso modello TARGA SYSTEM articolo CAM PRO 2.0 TRG-TSCAM o
equivalente
adattatore da palo per telecamere lettura targhe diametro 65 a 110mm
adattatore da parete per telecamere lettura targhe
RIPETITORE WIRELESS LAN 01
A7
Fornitura e posa di ripetitore wireless lan, per collegamenti radio a larga banda in ambiente
esterno, ad alta velocità e lunga portata, ad alte prestazioni per la banda 5 GHz e sistema
crittografico WPA2. Completa di ogni accessorio per il funzionamento e la corretta posa in
opera a regola d'arte.
capacità di banda necessaria al trasferimento delle immagini in funzione delle caratteristiche
delle telecamere e della tipologia della rete di trasporto;
crittografia dei flussi video in accordo a quanto richiesto al paragrafo 3.3.1 comma f) dal
"Provvedimento in materia di Videosorveglianza" del Garante per la Privacy;
affidabilità;
eventuale ridondanza.
wireless su frequenze a 5 GHz 16 dBi;
n.1 interfaccia radio;
n.1 porta Ethernet;
FCC Part 15.247, IC RS210, CE;
memoria 32 MB SDRAM, 8 MB Flash;
processore Atheros MIPS 24KC, 400 MHz;
polarizzazzione Dual Linear;
adatta all'installazione in esterno;
temperatura di utilizzo -30°C/+75°C;
alimentazione POE (alimentatore incluso);
A7.01
ripetitore wireless lan tipo UBIQUITI modello NANOSTATION NSM5 o equivalente compresa
staffa di fissaggio a palo o a parete
A8
Fornitura e posa di ripetitore wireless lan settoriale, per collegamenti radio a larga banda in
ambiente esterno, ad alta velocità e lunga portata, ad alte prestazioni per la banda 5 GHz e
sistema crittografico WPA2. Completa di ogni accessorio per il funzionamento e la corretta
posa in opera a regola d'arte.
affidabilità;
wireless su frequenze a 5.4 - 5.85 GHz;
gain 21 dBi @ 60°, 20 dBi @ 90°, 19 dBi @ 120°;
n.1 porta Ethernet;
certificazioni CE, FCC, IC;
cross-Pol Isolation 25 dB;
front-to-Back Ratio 30dB;
polarizzazzione Dual Linear;
temperatura di utilizzo -30°C/+75°C;
Pagina 5 di 13
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
QU
n
4
A8.01
ripetitore wireless lan tipo UBIQUITI modello AIRMAX TITANIUM SECTOR 5 GHZ AM-V5GTI compreso di rocket tipo UBIQUITI modello ROCKET M5 o equivalente compresa staffa di
fissaggio a palo o a parete
Pagina 6 di 13
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
QU
n
6
n
2
n
1
A9
ambiente esterno, ad alta velocità e lunga portata, ad alte prestazioni per la banda 5 GHz e
sistema crittografico WPA2. Completa di ogni accessorio per il funzionamento e la corretta
affidabilità;
punto-multipunto wireless su frequenze a 5 - 5,97 GHz 25 dBi;
n.1 porta Ethernet;
antenna 17 dBi integrata doppia polarizzazione 30° 17°;
protocollo IPv4, UDP, TCP, IP, ICMP, SNMPv2c, HTTPs, FTP;
network management HTTPs, FTP, SNMPv2c;
antenna inclusa;
A9.01
ripetitore wireless lan tipo CAMBIUM NETWORKS modello ePMP FORCE 100 o
equivalente compresa staffa di fissaggio a palo o a parete
A10
ambiente esterno, ad alta velocità e lunga portata, ad alte prestazioni per la banda 24 GHz
e sistema crittografico WPA2. Completa di ogni accessorio per il funzionamento e la corretta
affidabilità;
wireless su frequenze a 24 GHz 33-40 dBi;
certificazioni CE, FCC, IC;
n.1 porta Ethernet;
A10.01
A10.02
ripetitore wireless lan tipo UBIQUITI modello NETWORKS AIRFIBER 24 HD AF-24-HD o
equivalente compresa staffa di fissaggio a palo o a parete
staffa adeguatamente dimensionata e ancorata per posa su copertura dei magazzini
comunali del Comune di Valdagno
INTERRUTTORI MAGNETOTERMICI MODULARI
A11
Fornitura in opera, entro quadri predisposti, di interruttori magnetotermici modulari, adatti
per fissaggio su guida DIN, aventi tensione nominale 230V c.a., potere di interruzione 6 kA,
morsetti a gabbia totalmente protetti. Sarà incluso nel prezzo l'onere per il cablaggio, la
siglatura e gli accessori necessari per l'installazione a regola d'arte. A Norme CEI 23-3.
Pagina 7 di 13
PREZZO TOTALE DI
VENDITA
RIF.
A11.01
DESCRIZIONE
UM
QU
interruttore magnetotermico 2P 16 A p.i. 6 KA curva "C" (telecamera n.03, 04, 06, 07,
armadio antenna campi sportivi Castelgomberto, armadio antenna campanile
Castelgomberto, armadio antenne chiesetta San Sebastiano, armadio antenne magazzini
comunali Valdagno)
n
8
n
4
ARMADIO TIPO 01 PERIFERICO DA ESTERNO A PAVIMENTO (CON BATTERIA)
A12
Fornitura e posa in opera, di sistema di alimentazione a batterie, con utilizzo dell'energia dei
lampioni dell’illuminazione pubblica come fonte di alimentazione energetica e del palo come
supporto. Il sistema permetterà di utilizzare la rete elettrica che alimenta il lampione come
fonte di alimentazione per la telecamera e il ponte radio, mantenendo costante
l’alimentazione anche nelle ore di diurne, quando il lampione non viene di norma alimentato.
Compreso l'onere per il cablaggio, le apparecchiature s.d., batterie ermetiche di
ADEGUATA POTENZA CHE ASSICURANO LA MASSIMA AFFIDABILITA' SENZA
RICHIEDERE ALCUNA MANUTENZIONE, le morsettiere, le siglature, gli accessori di
fissaggio e OGNI ALTRO ACCESSORIO ANCHE SE NON DESCRITTO per l'installazione e
il perfetto funzionamento anche nelle ore estive di minore ricarica a perfetta regola d'arte.
alimentazione 230 V AC;
batteria ermetica piombo acido sigillata AGM da 100Ah;
grado di protezione minimo IP44;
interruttore magnetotermico 2P 16 A - p.i. 4,5 kA - curva "B";
contenitore da esterno, stampato in vetroresina autoestinguente, completo di porta
incernierata, con serratura di sicurezza a cifratura unica, grado di protezione IP44,
dimensioni indicative 900x546x308 mm, prese d'aria inferiori e sottotetto per ventilazione
naturali interne, piastra di fondo, telaio di ancoraggio al pavimento, accessori di
completamento e di fissaggio inclusi;
carica batterie ad alto risparmio energetico, ingresso 230VAC, tecnologia switching, curve di
carica selezionabili per batterie al Pb-acido, Gel, AGM e Litio, precisione controllo corrente
±1A, precisione controllo tensione ±0,1V, rendimento >= 90%, processo di carica controllato
da microprocessore, ventilazione forzata, visualizzazione chiara e riconoscibile del processo
di carica e allarmi, protezione termica con sonda interna, protezione inversione polarità
batteria
relè di monitoraggio tensione 12-24VDC;
adattatore Gigabit PoE universale DC, RJ45 femmina e maschio connettori alimentazione da
batteria;
accessori di collegamento (cavi, morsetti, canalizzazioni portacavi);
adatto per applicazioni da esterno con elevato range di temperatura minimo -30°C a +60°C
(invernale e estiva).
A12.01
armadio periferico da esterno a pavimento con sistema di alimentazione a batterie
(telecamera n.01,02,05 e torre faro per rilancio telecamera n.03)
ARMADIO TIPO 02 PERIFERICO DA ESTERNO DA PALO O DA PARETE
A13
Fornitura in opera di contenitore da esterno, in materiale plastico autoestinguente, completo
di porta incernierata, con serratura di sicurezza a cifratura unica, grado di protezione IP44,
prese d'aria inferiori e sottotetto per ventilazione naturali interne, piastra di fondo, accessori
di completamento e di fissaggio inclusi, con all'interno le apparecchiature sotto descritte e
qualsiasi altro onere per l'esecuzione a regola d'arte. A norme CEI EN 50102 e CEI 23-51.
Apparecchiature:
gruppo di continuità assoluta da 650 VA con autonomia pari a 30 minuti, pannello di
comunicazione a LED, tensione di ingresso 230 V, frequenza 50/60 Hz, batteria al piombo
ermetico, prese di uscita 3 IEC, protezione di ingresso da cortocircuiti con disgiuntore;
trasformatore monofase primario 230 V secondario 24/12 V tropicalizzato;
alimentatore per ponte radio;
interruttore magnetotermico differenziale 2P 16 A - Id=0,03 A p.i. 6 kA - curva "B" riarmabile
tipo BTicino salvavita STOP&GO o equivalente;
limitatore di sovratensione tipo ILF funzionamento ad innesco con limitazione e filtro di rete
con livello di protezione LPL II;
n.1 swicht con n.8 porte LAN Gigabit Ethternet alimentazione PoE temperatura di esercizio 30°C a +70°C;
bocchette di aereazione in pvc colore grigio RAL 7040 con griglia di protezione interne
realizzata in resina poliammidica (Pa6 V2) colore grigio RAL 7040, grado di protezione IP44;
ventola assiale per aereazione forzata;
doppio termostato di temperatura per comandare un ventilatore, una resistenza o un
allarme;
resistenza anticondensa ohmica extra piatta con ventilatore;
presa lineare con alette per fissaggio a parete a 4 uscite tipo universale completa di cavo
per derivazione tipo FROR 3G2,5 mmq;
Pagina 8 di 13
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
QU
cad
6
cad
3
cad
4
m
6
m
6
m
70
m
6
m
40
m
6
m
2
m
15
distanziatore dalla base del quadro per sollevamento UPS (per evitare allagamenti) in
materiale ignifugo.
A13.01
armadio periferico da esterno dimensioni indicative 405x650x200 mm tipo GEWISS o
equivalente (telecamera n.03,04,06,07, campanile di Castelgomberto e chiesetta di San
Sebastiano)
ARMADIO TIPO 03 PERIFERICO DA ESTERNO DA PALO O DA PARETE
A14
Fornitura in opera di contenitore da esterno, in materiale plastico autoestinguente, completo
di porta incernierata, con serratura di sicurezza a cifratura unica, grado di protezione IP44,
prese d'aria inferiori e sottotetto per ventilazione naturali interne, piastra di fondo, accessori
di completamento e di fissaggio inclusi, con all'interno le apparecchiature sotto descritte e
qualsiasi altro onere per l'esecuzione a regola d'arte. A norme CEI EN 50102 e CEI 23-51.
Apparecchiature:
gruppo di continuità assoluta da 650 VA con autonomia pari a 30 minuti, pannello di
comunicazione a LED, tensione di ingresso 230 V, frequenza 50/60 Hz, batteria al piombo
ermetico, prese di uscita 3 IEC, protezione di ingresso da cortocircuiti con disgiuntore;
alimentatore per ponte radio;
interruttore magnetotermico differenziale 2P 16 A - Id=0,03 A p.i. 6 kA - curva "B" riarmabile
tipo BTicino salvavita STOP&GO o equivalente;
bocchette di aereazione in pvc colore grigio RAL 7040 con griglia di protezione interne
realizzata in resina poliammidica (Pa6 V2) colore grigio RAL 7040, grado di protezione IP44;
presa lineare con alette per fissaggio a parete a 4 uscite tipo universale completa di cavo
per derivazione tipo FROR 3G2,5 mmq;
A14.01
armadio periferico da esterno dimensioni indicative 405x500x200 mm tipo GEWISS o
equivalente (antenna portale telecamera n.05, antenne campi sportivi Castelgomberto e
magazzini comunali Valdagno )
BASAMENTO PER ARMADIO PERIFERICO DA ESTERNO
A15
Fornitura in opera di basamento per armadio periferico da esterno realizzato in calcestruzzo
tipo R'bk=250 kg/mc delle dimensioni sotto riportate. Saranno compresi gli oneri per lo
scavo, di qualunque tipo esso sia, per le casseforme d'usura (non saranno accettati
basamenti "gettati" contro terra) per le tubazioni in pvc di adduzione dell'energia e dei dati,
del collegamento di terra, per il ripristino, per la compattazione e per il trasporto dei materiali
di risulta. La parte superiore del basamento dovrà essere lisciata in pendenza, con sabbia e
cemento, onde evitare il ristagno dell'acqua piovana in prossimità del sostegno.
A15.01
basamenti dimensioni 600x700x600 mm ALTEZZA FUORI TERRA 100 mm per EVITARE
ALLAGAMENTO DELL'ARMADIO
PUNTI ALLACCIAMENTO VARI IN ESECUZIONE DA INCASSO/ESTERNO IP55
A16
Fornitura in opera di punti di utilizzazione, in esecuzione da incasso/esterno, realizzati
mediante l'impiego di tubazioni in pvc flessibile/rigido pesante di adeguato diametro
(esistenti a parte l'allacciamento al quadro), a marchio IMQ, conduttori di tipo FG7OR di
adeguata sezione, quota parte di cassette di derivazione da esterno stagne per rompitratta
e attestamento. I prezzi si riferiscono con partenza dal quadro di zona e comprendono
l'onere per l'esecuzione delle linee montanti. Compreso l'onere per il cablaggio, le
morsettiere, le siglature, gli accessori di fissaggio e quant'altro occorre per l'installazione a
perfetta regola d'arte. A Norme CEI.
A16.01
punto alimentazione armadio telecamera n.01 in derivazione dalla linea di pubblica
illuminazione esistente (compreso morsetti e muffole)
punto alimentazione armadio telecamere in derivazione dal quadro zona contatore contatore
via Lucca telecamere n.03
punto alimentazione armadio antenna torre faro telecamera n.03 in derivazione dalla linea di
pubblica illuminazione esistente (compreso morsetti e muffole)
punto alimentazione armadio telecamere in derivazione dal quadro zona contatore S.P. 102
telecamera n.04
punto alimentazione armadio antenna portale telecamera n.05 (località Novale) in
derivazione dal quadro di videosorveglianza esistente
punto alimentazione armadio telecamere in derivazione dal quadro di zona piazzola di sosta
emergenza 4 (traforo S.P. 134) telecamera n.06
A16.02
A16.03
A16.04
A16.05
A16.06
A16.07
A16.08
Pagina 9 di 13
PREZZO TOTALE DI
VENDITA
RIF.
A16.09
A16.10
A16.11
A16.12
A16.13
A16.14
A16.15
A16.16
A16.17
A16.18
A16.19
A16.20
A16.21
A16.22
A16.23
A16.24
DESCRIZIONE
UM
QU
punto alimentazione armadio telecamera in derivazione dal quadro zona locale CED
all'interno del municipio del Comune di Recoaro Terme telecamera n.07
punto alimentazione armadio antenna in derivazione dal quadro generale gradinate campo
sportivo di Castelgomberto
punto alimentazione antenna in derivazione dal quadro di zona esistente municipio di
Castelgomberto
punto alimentazione armadio antenna in derivazione dal quadro di zona esistente campanile
di Castelgomberto
punto alimentazione antenna in derivazione dal quadro a rack di zona esistente Comando di
Polizia Locale del Comune di Cornedo
punto alimentazione armadio antenne (zona chiesetta di San Sebastiano) in derivazione dal
quadro di zona esistente di pubblica illuminazione sito in via S.P. 38 (civico 33) del comune
di Cornedo Vicentino
m
180
m
20
m
35
m
20
m
30
m
570
m
95
m
32
m
60
m
m
m
m
m
m
m
3
3
3
3
3
3
3
punto alimentazione antenne (zona chiesetta di San Sebastiano) in derivazione dal quadro
antenne
punto alimentazione armadio antenna (zona magazzini comunali del comune di Valdagno) in
derivazione dal quadro zona magazzino
punto alimentazione antenna (zona magazzini comunali del comune di Valdagno) in
derivazione dal quadro antenna
punto alimentazione telecamera n.01 in derivazione dall'armadio telecamera
PUNTI ALLACCIAMENTO VARI IN ESECUZIONE DA INCASSO/ESTERNO IP55
A17
Fornitura in opera di punti di utilizzazione, in esecuzione da incasso/esterno, realizzati
mediante l'impiego di tubazioni in pvc flessibile/rigido pesante di adeguato diametro, a
marchio IMQ, conduttori di tipo FTP categoria 6. Compreso l'onere per il cablaggio, le
morsettiere, le siglature, gli accessori di fissaggio e quant'altro occorre per l'installazione a
perfetta regola d'arte. A Norme CEI.
A17.01
A17.02
A17.03
A17.04
A17.05
A17.06
A17.07
m
m
m
m
m
m
m
3
3
3
3
3
3
3
A17.08
A17.09
A17.10
A17.11
punto alimentazione ponte radio in derivazione dall'armadio telecamera n.01
punto alimentazione ponte radio in derivazione dall'armadio torre faro telecamera n.03
m
m
m
m
5
55
5
50
A17.12
A17.13
A17.14
punto alimentazione ponte radio (portale località Novale) in derivazione dall'armadio antenna
m
m
m
6
5
12
A17.15
punto alimentazione ponti radio (campo sportivo del comune di Castelgomberto) in
derivazione dall'armadio antenna
punto alimentazione ponte radio (municipio del comune di Castelgomberto) in derivazione
dall'armadio antenna esistente
punto alimentazione ponti radio (campanile del comune di Castelgomberto) in derivazione
dall'armadio antenna
punto alimentazione ponte radio (Comando di Polizia Locale del Comune di Cornedo) in
derivazione dall'armadio a rack di zona
punto alimentazione ponti radio (zona piazzale chiesetta di San Sebastiano nel comune di
Cornedo Vicentino) in derivazione dall'armadio antenne
punto alimentazione ponte radio (zona magazzini comunali del comune di Valdagno) in
derivazione dal quadro antenna
m
20
m
30
m
25
m
30
m
95
m
60
n
7
A17.16
A17.17
A17.18
A17.19
A17.20
CARTELLI INDICATORI
A18
Fornitura e posa di cartelli indicatori presenza telecamere per videosorveglianza, in alluminio
25/10, finitura realizzata con l'applicazione di pellicola rifrangente del tipo E.G. classe 1
(garanzia 7 anni) o H.I. classe 2 (garanzia 10 anni).
A18.01
cartelli indicatori presenza telecamere per videosorveglianza dimensioni indicative 42x55 cm
con serigrafia logo del Consorzio di Polizia Locale Valle Agno
APPARECCHIATURE DATI
Pagina 10 di 13
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
A19
Fornitura in opera di apparecchiature per conversione e smistamento del segnale dati, da
installare all'interno degli armadi conteggiati a parte e ogni altro accessorio per la corretta
posa a regola d'arte (compresi cavi di alimentazione e di segnale).
A19.01
fast ethernet media converter con una porta RJ45 10/100 - 1 porta 100FX per fibra ottica
multimodale
fast ethernet media converter con una porta RJ45 10/100 - 1 porta 100FX per fibra ottica
monomodale
A19.02
Pagina 11 di 13
UM
QU
n
2
n
2
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
UM
QU
n
n
n
n
n
n
n
4
4
16
16
4
16
16
n
1
m
175
PERMUTATORE PER FIBRE OTTICHE
A20
Fornitura in opera di permutatore per fibre ottiche modulare vuoto di tipo estraibile, ad 1 HE
in metallo per contenimento di moduli porta bussole. Sarà incluso nel prezzo l'onere per il
cablaggio, la siglatura e gli accessori necessari per l'installazione a regola d'arte.
A20.01
A20.02
A20.03
A20.04
A20.05
A20.06
A20.07
cassetto ottico vuoto estraibile 1 HE - 4 porte SC
schede di terminazione per ospitare almeno 4 fibre ottiche con uscite per pigtail
pigtail SC simplex, 50/125 lunghezza 1 m
bussola porta connettore per fibra ottica a due connettori
bretella di permuta fibra singola lunghezza 1 m
terminazione di cavo in fibra ottica (cadauna) cavo 4 FO
misure di certifica con OTDR (lunghezza ottica, potenza retro diffusa e attenuazione)
(cadauna)
as-built finale con fornitura di schemi di giunzione e di posa esecutivi
A20.08
FIBRA OTTICA MULTIMODO DA ESTERNO
A21
Fornitura in opera entro cavidotti predisposti di fibra ottica da esterno, con tubetto
tamponato contenente le fibre ottiche di diametro 250 micron, realizzato con filati vetrosi,
guaina zero alogeni, multifibra, loose, escluso l'onere per terminazioni e connessioni ai
connettori dei panelli ottici o delle apparecchiature, colorazione delle guaine secondo
normalizzazione UNEL, provvisto di stampigliatura ad inchiostro speciale in rilievo
sull'isolante. A Norme CEI 20-35, CEI 20-22 II, CEI 20-37 I-II-III.
A21.01
cavo ottico a 4 fibre, guaina LSZH, 50/125 µm OM2 piazza Dolomiti a Recoaro Terme
(armadio telecamera n.07)
SCAVO CON MEZZO MECCANICO IN MINITRICEA
A22
Esecuzione, su terreno di qualsiasi natura, durezza e consistenza, di scavo a cielo aperto di
ridottissime dimensioni, eseguito con frese scava canali a disco con adeguata macchina
operatrice delle dimensioni sotto riportate. Sarà compreso l'onere per l'eventuale taglio della
pavimentazione, il reinterro e la compattazione, nonchè, per qualsiasi distanza, del trasporto
del materiale di risulta alla pubblica discarica. La richiusura dello scavo dovrà essere fatta,
con l'ausilio di apposito mezzo meccanico, per strati orizzontali compattati successivi dello
spessore massimo di 30 cm. L'ultimo strato, per almeno 30 cm, sarà costituito da ghiaia
stabilizzata e tappetto di usura del materiale precedente (asfalto, cemento, piastrelle ecc.).
Comprese nel prezzo eventuali rettifiche eseguite a mano.
A22.01
scavo dimensioni 20x50 cm via Chiuse a Castelgomberto (antenna telecamera n.02)
m
36
A22.02
A22.03
scavo dimensioni 20x50 cm via S.P. 124 a Cornedo (armadio telecamera n.03)
scavo dimensioni 20x50 cm piazza Dolomiti a Recoaro Terme (armadio telecamera n.07)
m
m
60
3
cad
2
POZZETTI IN CALCESTRUZZO
A23
Fornitura in opera di pozzetti prefabbricati in calcestruzzo, delle dimensioni utili interne sotto
riportate. Lo spessore delle pareti non dovrà essere inferiore a cm 5. Saranno compresi gli
oneri per l'allargamento dello scavo su cavidotto già interrato, i raccordi con le tubazioni di
entrata e uscita, il livellamento del fondo con almeno 10 cm di calcestruzzo tipo R'bk = 200
kg/mc. Per la rifinitura a regola d'arte si dovrà eseguire la rinfiancatura sui quattro lati e per
tutta la profondità con almeno 10 cm di calcestruzzo dello stesso tipo precedente e a
mezzo di sabbia e cemento, dei terminali dei cavidotti inseriti nelle pareti dei pozzetti stessi.
Il pozzetto dovrà essere completo di chiusino in calcestruzzo carrabile e dovrà essere
permanentemente fissato alla superficie del pozzetto a mezzo di sabbia e cemento o
calcestruzzo lisciato. Saranno altresì compresi gli oneri per il rinterro, la compattazione ed il
trasporto degli eventuali materiali di risulta alla pubblica discarica.
A23.01
pozzetti dimensioni 30x30x60 cm via S.P. 124 a Cornedo (armadio telecamera n.03)
BASAMENTI PER SOSTEGNI
Pagina 12 di 13
PREZZO TOTALE DI
VENDITA
RIF.
DESCRIZIONE
A24
Fornitura in opera di basamento per sostegni (pali) realizzato in calcestruzzo tipo R'bk=250
kg/mc delle dimensioni sotto riportate. Saranno compresi gli oneri per lo scavo, di
qualunque tipo esso sia, per le casseforme d'usura (non saranno accettati basamenti
"gettati" contro terra) per le tubazioni in pvc di adduzione dell'energia e del collegamento di
terra, per il ripristino, per la compattazione e per il trasporto dei materiali di risulta. Il
diametro della tubazione inserita, quale sede del futuro sostegno, dovrà essere superiore al
diametro dello stesso di almeno 6 cm. La parte superiore del basamento dovrà essere
lisciata in pendenza, con sabbia e cemento, onde evitare il ristagno dell'acqua piovana in
prossimità del sostegno.
A24.01
basamenti dimensioni 80x80x100 cm via S.P. 124 a Cornedo (palo armadio telecamera
n.03)
basamenti dimensioni 80x80x100 cm piazza Dolomiti a Recoaro Terme (palo armadio
telecamera n.07)
A24.02
UM
QU
n
1
n
1
m
36
m
3
n
1
n
1
CAVIDOTTO FLESSIBILE IN PVC 450N DA INTERRARE
A25
Fornitura in opera, entro scavo predisposto, di cavidotto in materiale termoplastico in PVC,
flessibile, pesante, autoestinguente (con striscia elicoidale gialla), con bicchiere di
congiunzione, resistenza allo schiacciamento di 450 Newton, completo degli oneri per il
collante di giunzione, gli eventuali pezzi speciali, il filo pilota zincato diametro 2 mm ed ogni
altro onere necessario. A Norme CEI 23-29.
A25.01
cavidotto in PVC 450N diametro 80 mm via Chiuse a Castelgomberto (antenna telecamera
n.02)
cavidotto in PVC 450N diametro 80 mm piazza Dolomiti a Recoaro Terme (armadio
telecamera n.07)
A25.02
PALI STRADALI
A26
Fornitura in opera, fissati con idonei accessori, di pali stradali rispondenti ai requisiti della
Norma Europea UNI EN 40, dotati di portella a filo, realizzati in acciaio zincato a caldo 70
micron secondo Norma UNI EN 10051 con trattamento superficiale di verniciatura acrilica a
polvere texturizzata. Il palo sarà completo di tutti gli accessori necessari per la corretta posa
in opera, compreso materiali edili per il fissaggio (basamento escluso).
A26.01
palo stradale conico lunghezza 6.800 mm, diametri 60-128 mm spessore 4 mm via S.P. 124
a Cornedo (armadio telecamera n.03)
palo illuminazione urbana lunghezza fuori terra 5.000 mm, tipo o equivalente per forma,
colore e dimensione a quelli esistenti marca GHISAMESTIERI piazza Dolomiti a Recoaro
Terme (armadio telecamera n.07)
A26.02
TOTALE NETTO
PERCENTUALE DI RIBASSO OFFERTO:
IN CIFRE
IN LETTERE
Il sottoscritto dichiara inoltre, ai sensi degli articoli 86, comma 3-bis e 87, comma 4, del D.
Lgs 163/2006, che l'offerta e comprensiva dei costi della sicurezza aziendali, non derivanti
da interferenza, specificatamente connessi con la prorpia attività ed organizzazione che, per
l'intera durata dell'appalto, ammontano a euro __________________ (iva esclusa)
Pagina 13 di 13
PREZZO TOTALE DI
VENDITA

EPU15025 ELENCO PREZZI

Transcript

Documenti analoghi

PR15025 COMPUTO

cop fisica sps aprile 2011 ok_SPS

Derivazione Semiautomatica dei Database

servizio di manutenzione full service e di supporto tecnico per

n°87/2012 GD: Dott. Stefano Rosa Cura

scarica il comunicato stampa

Piccolo armadio Biedermeier

descrizione prodotto

Canon VC-C50i

intellex® - American Dynamics

Allegato “A” - Comune di Pordenone
