SPAZIO INNOVAZIONI Srl
Via Martiri delle Foibe, 2/1 35010 Vigonza PD
P.IVA 04489910283
Sede operativa: Via Roma, 92 35010 Limena PD
Tel. 049 2956552 - Fax 049 7969561
[email protected]
Centro Assistenza Nazionale Tel. 328 2196035

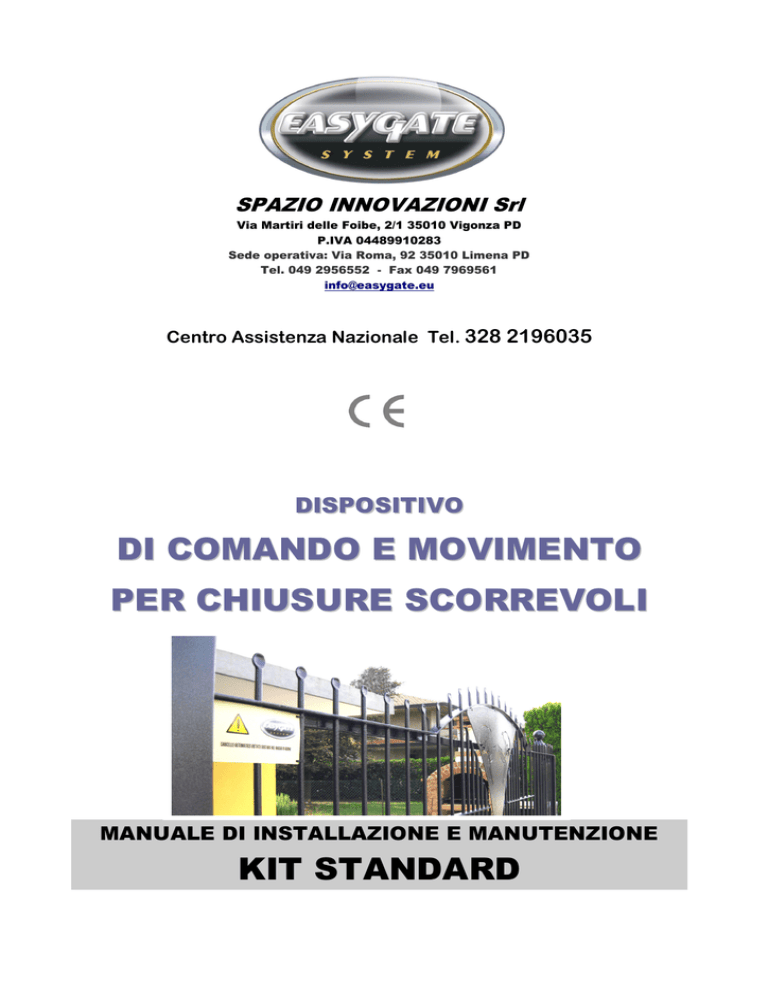

D IS P O S IT IV O
DI COMANDO E MOVIMENTO
PER CHIUSURE SCORREVOLI
MANUALE DI INSTALLAZIONE E MANUTENZIONE
KIT STANDARD
NOTA IMPORTANTE
Easy Gate System è un nuovo sistema di automazione, con
alcune sue caratteristiche particolari che l’installatore deve
conoscere bene per poter fare un montaggio a regola d’arte.
Gli aspetti meccanici dell’installazione sono importanti quanto
gli aspetti elettrici.
Seguendo alla lettera le istruzioni del presente manuale
l’automazione funzionerà perfettamente senza dare problemi.
È inoltre compito dell’installatore lasciare all’utente finale
l’apposita GUIDA PER L’UTENTE e di fargli usare le semplici
istruzioni ivi contenute.
Gli interventi di assistenza richiesti alla Spazio Innovazioni Srl o
ad un suo centro di assistenza autorizzato saranno addebitati
all’installatore se verrà trovato che il malfunzionamento era
dovuto ad errori di installazione oppure ad utilizzo errato o
incompetente.
A maggior ragione, Spazio Innovazioni Srl non può ritenersi
responsabile del funzionamento di dispositivi non facenti parte
della fornitura originale Easy Gate System.
Qualsiasi intervento atto a sostituire componenti in dotazione
con altri componenti non Easy Gate System deve prima essere
concordato per iscritto con l'Ufficio Tecnico di Spazio
Innovazioni. L’utilizzo non autorizzato di componenti diversi da
quelli forniti da Spazio Innovazioni srl fa automaticamente
decadere la garanzia del prodotto.
In particolare, interventi diretti sulla scheda elettronica o sul
dispositivo ruota motrice faranno decadere la garanzia
immediatamente.
La garanzia decade anche in caso di installazione non fatta a
regola d’arte secondo la normativa vigente.
2
INDICE DEL MANUALE
Caratteristiche generali
pag.
4
Istruzioni per l’assemblaggio
Componenti del Kit Standard Plus
Schemi installazione
Operazioni da svolgere in sede
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
5
6
7
10
10
11
11
12
13
14
15
15
15
16
17
18
18
19
20
20
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
22
22
24
25
25
26
27
29
30
Punti a cui prestare particolare attenzione
pag.
31
Manutenzione
pag.
32
Manuale scheda elettronica di controllo
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
33
34
36
41
42
43
45
45
46
47
Diagnostica – Ricerca guasti
pag.
48
Glossario
pag.
50
Garanzia
pag.
52
Tagli e fori prima della zincatura
Cava gruppo motore
Cava ruota folle
Apertura per batteria e scheda controllo
Apertura per piastrina di supporto fotocellule, contatti e finecorsa
Fori per finecorsa in apertura
Inserimento dei componenti nell’anta
Motore e ruota folle
Scheda elettronica e batteria
Elettroserratura
Fotocellula ricevente
Sensore fine corsa
LED lampeggiante
Gruppo contatti ricarica
Antenna
Cablaggio componenti installati sull’anta scorrevole
Operazioni da svolgere sul posto
Riscontro elettroserratura
Fotocellula trasmittente
Magnete fine corsa
Gruppo contatti ricarica
Alimentatore e batteria di supporto
Cablaggi finali
Regolazione della frizione meccanica
Scheda per ripetitore citofonico (optional)
Schema generale collegamenti di alimentazione
Analisi collegamenti dei singoli morsetti
Schema riassuntivo collegamenti
Sequenza di installazione
Programmazione telecomandi e taratura scheda
Situazioni particolari
Interventi di sicurezza
Verifica sequenza programmazione
Segnalazioni lampeggiante
Fascicolo allegato
DATI TECNICI, NORME E CONDIZIONI DI UTILIZZO
3
Caratteristiche generali
Grazie per aver acquistato il dispositivo di movimentazione e controllo Easy Gate System. Una
volta installato correttamente seguendo i passi indicati, potrà operare in tutta sicurezza per anni
richiedendo solamente una piccola manutenzione ordinaria.
Easy Gate System è un sistema innovativ o che si differenzia dai dispositivi tradizionali per il fatto
che il motore forma un blocco unico con una delle ruote del cancello, che diventa la ruota
motrice. Il motore viene quindi installato all’interno dell’anta scorrevole, assieme alla scheda
elettronica di controllo. Tutti i componenti dell’automazione sono incassati a scomparsa nel
cancello, che rimane libero da elementi e vincoli esterni, inclusa la cremagliera che non è più
necessaria.
Altra caratteristica innovativ a è una “frizione meccanica” tra motore e ruota motrice, che
diventa un dispositivo di protezione aggiunto conferendo al cancello caratteristiche di sicurezza
molto al di sopra della norma.
Il motore viene alimentato a 12 Volt da una batteria situata anch’essa a bordo del cancello, la
quale si ricarica tramite un gruppo di contatti elettrici quando il cancello è chiuso. Nei casi in cui
si preveda che un cancello rimanga aperto per lunghi periodi, va aggiunto un analogo gruppo di
contatti a fine corsa in apertura, in tal modo la batteria si ricarica sia quando il cancello è chiuso
sia quando è aperto.
Il dispositivo Easy Gate System viene fornito in diverse versioni, a seconda delle esigenze:
- LINEA BASE
Kit Standard Plus, per cancelli ad una anta scorrevole di peso fino a 400 kg;
Kit Compact Plus, per cancelli fino a 400 kg a due ante affiancate, per dimezzare la coda
di apertura;
Kit Meeting Plus, per cancelli formati da due ante scorrevoli di peso ciascuna fino a 400
kg, che si aprono in direzione opposta;
- LINEA DOUBLE POWER, per cancelli di peso dai 400 agli 800 kg. Ciascuno dei tre kit elencati
sopra ha la versione Double Power.
- Kit speciali e personalizzati, per cancelli particolari o applicazioni diverse dai cancelli, quali
tettoie e coperture mobili, portoni, pannelli, vetrate, lucernari, applicazioni industriali, ecc.
Nel presente manuale vengono fornite le istruzioni relative al solo Kit Standard. Per gli altri kit
valgono le stesse istruzioni di base, integrate da aggiunte specifiche.
4
Istruzioni per l'assemblaggio
Requisiti meccanici della struttura da movimentare
•
Peso complessiv o non superiore ai 400 Kg.
•
Dimensioni. Per alloggiare il gruppo motore, il longherone di
base dell’anta scorrevole deve avere una sezione di dimensioni
minime 140 x 60 mm, con 54 mm come larghezza interna
minima usufruibile.
•
Guida a terra. Le ruote motrici in dotazione hanno una
cava tonda di Ø 21 mm, per uno scorrimento ottimale
con attrito minimo la rotaia a terra deve avere un
diametro inferiore, in genere tra 16 e 19 mm.
•
Scorrimento. La struttura (cancello o altro) deve scorrere liberamente per l’intera corsa,
senza intoppi o punti di particolare attrito, quali strettoie che ostacolano i rulli di scorrimento
(olive) oppure avallamenti o gobbe della guida. La guida a terra non deve avere dei tratti
in cui è troppo incassata nella pavimentazione, al punto che le ruote poggiano sulla
pavimentazione invece che sulla guida.
•
Precisione meccanica. È richiesta una buona precisione meccanica, che tenga anche
conto delle dilatazioni estate–inverno. È necessaria una perfetta corrispondenza, in chiusura
come in apertura, tra i componenti dell’automazione installati sulla parte mobile e i
componenti complementari installati sulle parti fisse (fotocellule, fine corsa, contatti di
ricarica, elettroserratura).
5
Componenti del KIT STANDARD Plus
Il Kit Standard Plus per un’anta scorrevole di peso fino a 400 kg è composto dai seguenti
elementi:
1. Gruppo motore con encoder
2. Gruppo ruota folle
3. Scheda elettronica di controllo 434 Mhz
4. Alimentatore
5. Batteria da 6 Ah 12 V
6. Batteria da 1,2 Ah 12 V
7. Fotocellule, 1 coppia
8. Coppia fine corsa chiusura Ø 20 mm
9. Coppia fine corsa apertura Ø 20 mm
10.
Lampeggiante a LED
11.
Elettroserratura, con guida frontale di supporto
12.
Contenitore in plastica per la scheda elettronica di controllo
13.
Coperchio stagno IP 54 con guarnizione, più targhetta segnaletica
14. Gruppo contatti per ricarica a fine corsa in chiusura
15.
Piastrine (2) di supporto in alluminio per le fotocellule, i magneti di fine corsa e i contatti per
la ricarica
16.
Schedina elettronica di alimentazione
17.
Telecomandi rolling code a 2 pulsanti per apertura completa e pedonale
18.
Antenna
I componenti elencati vengono in gran parte montati a bordo dell’anta scorrevole, come
mostrato nella figura alla pagina successiv a.
Telecomandi
pulsante nero
apertura completa
pulsante rosso
apertura pedonale
6
Schema di installazione dei componenti
a bordo dell’anta scorrevole
CONTATTI
PER
RICARICA
LAMPEGGIANTE A LED
PIASTRINA
DI
SUPPORTO
FOTOCELLULA
RICEVENTE
FINE CORSA
chiusura
FINE
CORSA
apertura
GUIDA
BATTERIA 6 Ah
RUOTA FOLLE
GRUPPO MOTORE
ELETTROSERRATURA
COPERCHIO
ISOLANTE
CONTENITORE
SCHEDA
SCHEDA DI
CONTROLLO
Gruppo motore, ruota folle, elettroserratura, scheda elettronica e batteria vengono inserite
tramite apposite cave tagliate nel longherone di base del cancello.
La motorizzazione del cancello prevede che la maggior parte delle lavorazioni
necessarie venga effettuata in sede, con notevole riduzione dei disagi e grande
risparmio di tempo.
7
Schema di installazione dei componenti
esterni all’anta scorrevole
CONTATTI
PER
RICARICA
PIASTRINA
DI
SUPPORTO
MAGNETE
FINE CORSA
FOTOCELLULA
TRASMITTENTE
MAGNETE
FINE CORSA
PIANTANA DI
APERTURA
PIANTANA DI
CHIUSURA
RISCONTRO
ELETTROSERRATURA
SCHEDINA
ALIMENTAZIONE
ALIMENTATORE
12 V
220 V
BATTERIA 1,2 Ah
COLLEGAMENTO
RETE ELETTRICA
8
Schema per installazioni optional
Fotocellula e ricarica anche in apertura
(quando richiesto)
FOTOCELLULA
RICEVENTE
FOTOCELLULA
TRASMITTENTE
CONTATTI
PER
RICARICA
PIANTANA DI
APERTURA
ANTA
SCORREVOLE
9
