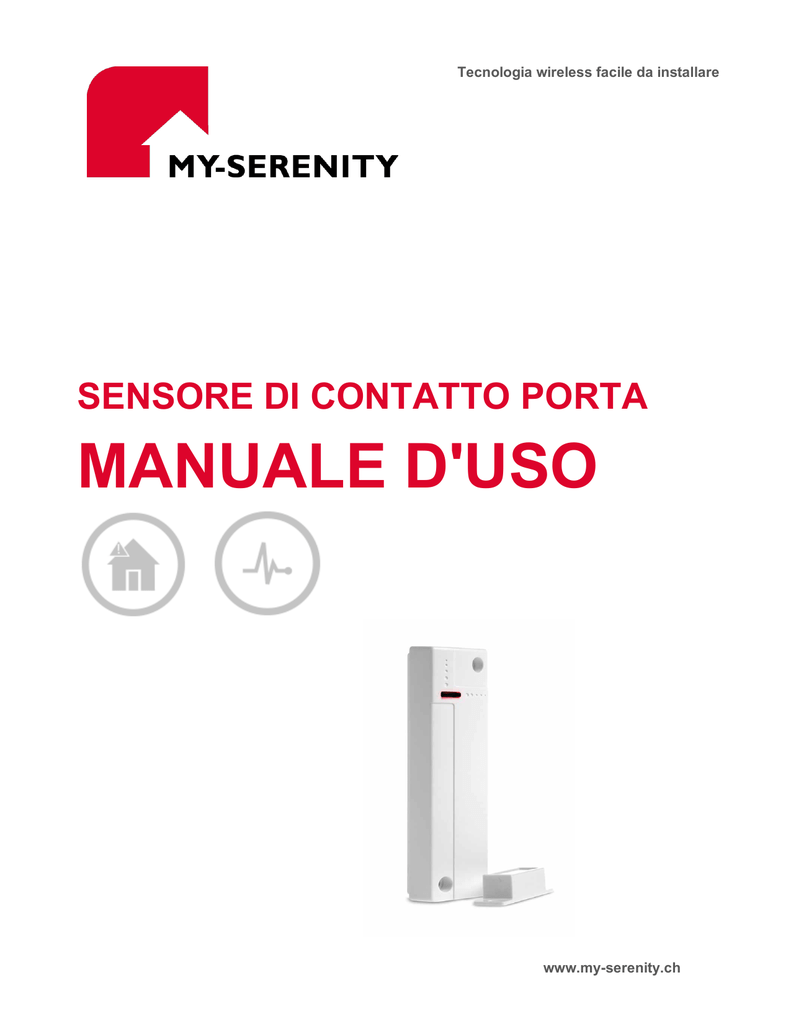

SENSORE DI CONTATTO PORTA
MANUALE D'USO
www.my-serenity.ch
Cosa c'è nella Scatola?
1 x Magnete
1 x Pad adesivo per magnete
2 x Viti per magnete
1 x Sensore di contatto porta
1 x Pad adesivo per sensore di contatto porta
2 x Viti per sensore di contatto porta
2 x Cappucci per vite bianchi
2 x Tasselli per sensore di contatto porta
Che cos'è?
Il Sensore di contatto porta/finestra è progettato per funzionare con il sistema, e
viene utilizzato per rilevare quando una porta o finestra è aperta o chiusa. Di solito,
il sensore di contatto porta è fissato al telaio della porta e il magnete è fissato alla
porta. Quando si apre la porta, il magnete viene allontanato dal sensore di contatto
porta e un interruttore magnetico interno viene attivato, di conseguenza il sensore
di contatto porta trasmette un segnale.
1. Luce rossa e pulsante di test/rilevazione
Indica lo stato del vostro sensore di contatto e
agisce da test e da pulsante di "rilevazione" per il
sensore
2
1
2. Fori di montaggio
Quindi il sensore di contatto porta può essere
avvitato direttamente
sul telaio della porta o alla parete
3
3. Linguetta Batteria
2
4
4. Vite di fissaggio
Utilizzata per fissare la parte superiore e quella inferiore
del sensore di contatto porta
Aggiungere il sensore di contatto porta al sistema
Gli accessori MY-SERENITY sono facili da aggiungere vostro sistema già esistente.
Per fare questo, è necessario "far rilevare" ogni accessorio al sistema e quindi dare
loro un nome nel vostro account on-line (è possibile lasciare il nome predefinito se
lo si desidera).
Il pulsante situato sul retro della centrale (chiamato anche gateway) è il pulsante
"learn", quando questo viene premuto, la centrale emette un segnale acustico per
indicare che è stato messo in modalità "rilevazione". Solo il LED superiore si
accende durante questo processo (lampeggiante). I nuovi dispositivi possono
essere registrati solo quando la centrale è in modalità "rilevazione". Premere il
pulsante “learn” una seconda volta per far uscire la centrale dalla modalità di
“rilevazione”.
1. Tirare e rimuovere la linguetta della batteria dal sensore per accenderlo
2. Posizionare la centrale in modalità di “rilevazione”
3. Premere il pulsante di rilevazione sulla parte anteriore del sensore (vedi
immagine sopra). La centrale emette un segnale acustico per indicare che il
sensore è stato accettato. (Emetterà due segnali acustici se il sensore è già
stato aggiunto)
4. Premere il pulsante “learn” sul retro della centrale una seconda volta per
uscire dalla modalità di “rilevazione”
5. La sequenza dei LED dovrebbe essere verde-off-verde che indica un
funzionamento normale
Il vostro sensore di contatto porta è ora stato aggiunto al sistema.
Posizionare il dispositivo
Si raccomanda che il sensore di contatto porta sia collocato sul telaio della
porta/finestra e il magnete sulla porta/finestra. Questo aiuta a garantire che il
corpo del sensore rimanga statico e sia in grado di trasmettere correttamente
segnali all'unità della centrale di controllol. Il magnete non dovrebbe stare a più di
30 mm dal sensore di contatto porta quando la porta è chiusa.
1. Trovare un posto adatto sul telaio della porta/finestra dove
posizionare il sensore di contatto porta
2. Il sensore di contatto porta ha 2 costine su un lato (vedi figura),
dove si trova l'interruttore del magnete interno. Il sensore di
contatto porta deve essere installato verticalmente o
orizzontalmente, per assicurare che il lato con le costine sia
rivolto verso il magnete.
3. Per montare il sensore di contatto porta:
a. Utilizzando i due fori di montaggio del sensore di contatto porta come
modello, segnare le posizioni dei fori più appropriate sul telaio della
porta/finestra e perforare.
b. Inserire i tasselli se si fissa in pareti di gesso o di mattoni
c. Avvitare il sensore di contatto porta in posizione
Costine
4. Montare il magnete sulla porta utilizzando il piccolo nastro biadesivo o le viti
fornite. Il magnete deve essere allineato con il lato con le costine del sensore
di contatto porta come mostrato in figura.
5. Montare i cappucci bianchi sui due fori di montaggio del sensore di contatto
porta: installazione completata!
Informazioni aggiuntive
Test
Prima di fissare il sensore di contatto porta in modo permanente, è necessario
testarlo per assicurarsi che funzioni normalmente e comunichi con la centrale di
controllo. Per testare il sensore di contatto porta:
 Premere il pulsante "learn" sulla centrale, che emetterà un segnale
acustico.
 Premere e tenere premuto il tasto trasparente sulla parte
anteriore del sensore di contatto porta fino a quando la centrale
non emette due segnali acustici, per indicare che il sensore di
contatto porta è registrato e nel raggio d'azione.
 Premere il pulsante "learn" sulla centrale una seconda volta,
ancora una volta emetterà un segnale acustico.
Se la centrale non emette segnali acustici come descritto, allora, il sensore
potrebbe essere fuori portata o la batteria potrebbe essere scarica. Provare a
riposizionarlo più vicino alla centrale e riprovare di nuovo il test. Se questo non
funziona, allora si dovrebbe aprire la parte principale (più grande) del sensore
di contatto porta e assicurarsi che la batteria sia inserita correttamente e che
non sia stata allentata.
Risoluzione dei problemi
D:
Ho appena acceso il mio Rilevatore di movimento/Sensore di contatto
porta. Cosa indica il LED sulla parte anteriore del sensore?
R:
Il LED sulla parte anteriore del sensore lampeggia quando viene premuto in
quanto questo è anche un pulsante utilizzato dal sistema per "rilevare" il sensore e
per testarlo. La prima volta che si accende il sensore rimuovendo la linguetta
isolante della batteria (o inserendo una nuova batteria), il LED lampeggerà per
indicare che si sta accendendo. Esso continuerà a lampeggiare per circa 20 secondi.
All'accensione del sensore, si dovrebbe attendere circa 1 minuto in modo che possa
tornare al suo normale funzionamento.
D:
Ho appena provato ad aggiungere il sensore al mio sistema e non posso
"rilevarlo" in modo corretto, in quanto non è presente alla pagina I miei
dispositivi nel mio account on-line, cosa posso fare?
R:
Prima di tutto, controllare il sensore. Assicurarsi che la linguetta isolante
della batteria sia stata completamente rimossa e controllare che la custodia del
sensore non sia aperta o danneggiata. Per controllare se la batteria è in funzione,
premere il pulsante trasparente sulla parte anteriore del sensore, questo dovrebbe
lampeggiare quando viene premuto. Se questo non accade, allora dovete mettervi in
contatto con noi per una sostituzione.
Se avete appena attivato il sensore/sostituito la batteria, attendere alcuni minuti
dopo l'accensione in modo che possa ritornare al suo normale funzionamento.
Eseguire di nuovo il processo di "rilevazione" e verificare che il sensore sia nel
raggio della centrale di controllo.
Batteria
Il sensore di contatto porta utilizza una batteria al litio "1/2 AA" da 3,6 V.
Sostituzione della batteria
1. Assicurarsi che la centrale di controllo dell’allarme sia in modalità
"disattivato" (allarme spento)
2. Smontare il sensore di contatto porta, rimuovendo prima i cappucci bianchi
poi le viti di fissaggio
3. Aprire il sensore di contatto porta svitando la vite di fissaggio sul retro del
sensore
4. Rimuovere la vecchia batteria e sostituirla con una nuova batteria "1/2 AA"
al litio da 3,6 V nel vano batteria, facendo attenzione a rispettare
correttamente la polarità
5. Il LED rosso lampeggia per 1 secondo.
6. Chiudere il vano, e stringere nuovamente la vite di fissaggio sul retro del
sensore
7. Avvitare il sensore di contatto porta con le viti di montaggio, poi re-inserire i
cappucci bianchi
**Testare il sensore con la nuova batteria inserita al fine di garantire il suo
corretto funzionamento**
