Ecophon Focus™ Ds
Transcript
Ecophon Focus™ Ds

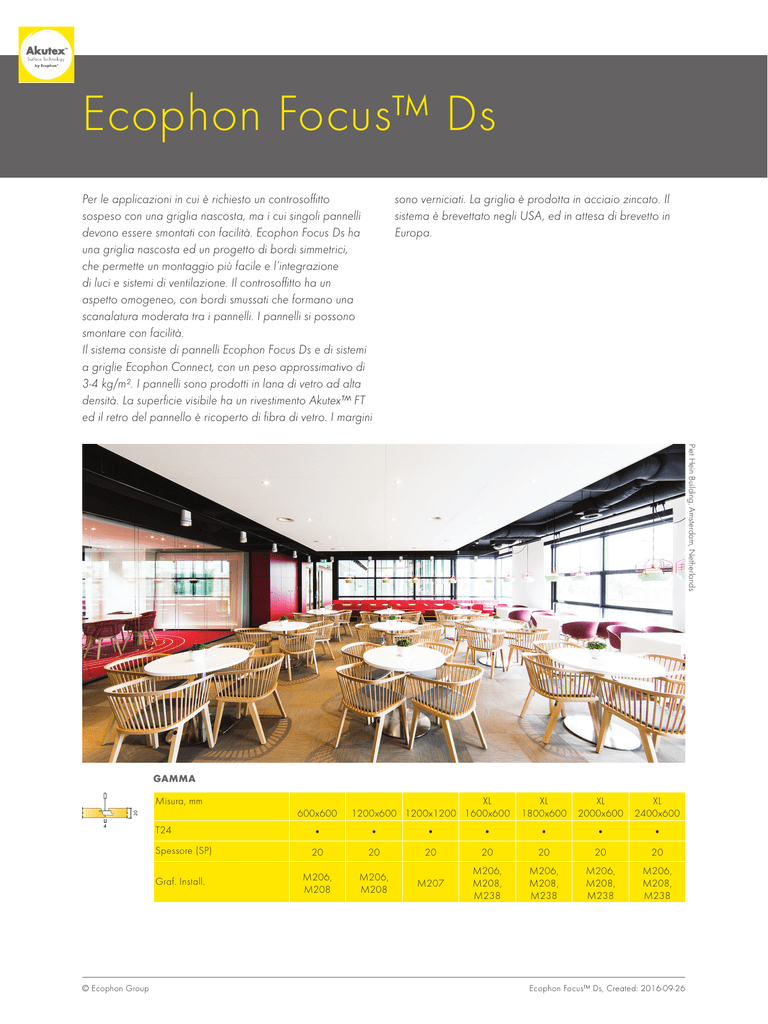

Ecophon Focus™ Ds Per le applicazioni in cui è richiesto un controsoffitto sospeso con una griglia nascosta, ma i cui singoli pannelli devono essere smontati con facilità. Ecophon Focus Ds ha una griglia nascosta ed un progetto di bordi simmetrici, che permette un montaggio più facile e l’integrazione di luci e sistemi di ventilazione. Il controsoffitto ha un aspetto omogeneo, con bordi smussati che formano una scanalatura moderata tra i pannelli. I pannelli si possono smontare con facilità. Il sistema consiste di pannelli Ecophon Focus Ds e di sistemi a griglie Ecophon Connect, con un peso approssimativo di 3-4 kg/m². I pannelli sono prodotti in lana di vetro ad alta densità. La superficie visibile ha un rivestimento Akutex™ FT ed il retro del pannello è ricoperto di fibra di vetro. I margini sono verniciati. La griglia è prodotta in acciaio zincato. Il sistema è brevettato negli USA, ed in attesa di brevetto in Europa. Piet Hein Building, Amsterdam, Netherlands Gamma Misura, mm 600x600 XL 1800x600 XL 2000x600 XL 2400x600 T24 • • • • • • • Spessore (SP) 20 20 20 20 20 20 20 M206, M208 M206, M208 M207 M206, M208, M238 M206, M208, M238 M206, M208, M238 M206, M208, M238 Graf. Install. © Ecophon Group XL 1200x600 1200x1200 1600x600 Ecophon Focus™ Ds, Created: 2016-09-26 Pannello Focus Ds Sezione del sistema Focus Ds con Connect T24 Main runner HD Sistema Focus Ds I pannelli sono facilmente smontabili Acustica Assorbimento acustico: Risultati dei test di assorbimento del suono secondo la EN ISO 354. Classificazione secondo la EN ISO 11654 e, valutazione dei singoli valori per il Coefficeinte di riduzione del rumore , NRC , e della Media d’ assorbimento del suono , SAA , secondo la ASTM C 423 . αp, Coefficiente pratico di assorbimento acustico · · · Focus Ds 20 mm, 65 mm o.d.s. 1.0 — Focus Ds 20 mm, 200 mm o.d.s. 0.8 o.d.s = overall depth of system (profondità totale del sistema) 0.6 0.4 0.2 0.0 125 250 500 1000 2000 Frequenza Hz 4000 SP mm o.d.s. mm 125 Hz 250 Hz 500 Hz 20 65 0.20 0.60 0.90 0.95 0.95 1.00 0.90 A 20 200 0.50 0.85 0.85 0.85 1.00 1.00 0.90 A SP mm o.d.s. mm NRC SAA 20 65 0.90 0.89 SP mm AC(1.5) Dnfw CAC dB Classe di Articolazione, ASTM E1111, ASTM E1110 Attenuazione acustica laterale, ISO 10848-2 Classe di Attenuazione del controsoffitto, ASTM 1414, ASTM E413 20 αp, Coefficiente pratico di assorbimento acustico 180 αw 1000 Hz 2000 Hz 4000 Hz 24 Classe di assorbimento 25 Accessibilità I pannelli di dimensione 600x600 e 1200x600 si possono smontare con facilità. I pannelli di dimensione 1200x1200 e XL si possono smontare con facilità. Profondità di smontaggio minima a seconda degli schemi di installazione. Pulibilità Pulizia giornaliera con panno e aspirapolvere. Pulizia settimanale con panno umido. © Ecophon Group Ecophon Focus™ Ds, Created: 2016-09-26 Aspetto Visivo White Frost, campione di colore NCS più prossimo S 0500-N, riflessione luce 85% (di cui più del 99% equivale a riflessione diffusa). Coefficiente di Retro riflessione 63 mcd/(m²lx). Gloss < 1. Influenza del clima I pannelli resistono ad una umidità relativa dell'ambiente permanente fino al 70% a 25 ° C secondo lo standard EN 13964. I pannelli sono disponibili per condizioni impegnative quali ambienti caldi e umidi. Si prega di contattare Ecophon per specifiche di progetto. Clima interno Certificato / Etichetta Finish M1 • French VOC A+ • Swedish Asthma and Allergy Association • Danish Indoor Climate Label • California Emission Regulation, CDPH • Certificato dall'Indoor Climate Labelling, raccomandato dall'Associazione Svedese per Asma e Allergie. Impatto sull’ambiente Completamente riciclabile CO₂ In accordo con gli EPD. Kg CO₂ equiv/m² 4,25 Sicurezza antincendio Paese Europa Standard EN 13501-1 Classe A2-s1,d0 L’anima di lana di vetro dei pannelli è testata e classificata come non combustibile secondo la EN ISO 1182. I sistemi sono classificati come coperture idonee alla protezione dal fuoco, secondo la NT FIRE 003. Consultate le Proprietà tecniche, Sicurezza antincendio. Proprietà meccaniche Consultare la tabella sul carico massimo in movimento e carico minimo di sopportazione e le richieste funzionali, le proprietà meccaniche su www.ecophon.com/it Installazione Installato secondo gli schemi di installazione, guide per l'installazione e disegni di supporto. Per informazioni relative alla profondità totale minima del sistema consultare le specifiche di quantità. I sistemi non sono raccomandati per camere piccole (circa 2x2 m2). I controsoffitti con molte integrazioni richiedono una attenta pianificazione, progettazione e installazione. CE La marcatura CE conferma importanti prestazioni del prodotto, quali fonoassorbimento , emissioni, sicurezza antincendio e capacità di carico. Tutti i prodotti Ecophon sono marcati secondo la norma europea EN 13964 CE, e le prestazioni individuali dei prodotti sono presenti nella Dichiarazione di prestazione (DOP). © Ecophon Group Ecophon Focus™ Ds, Created: 2016-09-26 M206 Schema di installazione (M206) per Focus Ds 600x600, 1200x600 mm e Ecophon Focus Ds XL. Installazione sospesa 10 9 12 8 5 11 4 3 6 1 7 2 © Ecophon Group Dettaglio quantità (escluso scarto) Misura, mm 600x600 1200x600 1600x600 1800x600 2000x600 2400x600 1 Focus Ds 2,8/m² 1,4/m² 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 Main runner HD installato a centri da 600 mm 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 3 Connect Wall bracket per profili a T 1/row of suspended Main runner HD 4 Connect Space bar, installata a centri da 1500 mm (distanza max dalla parete 300 mm) 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 0,7m/m² 5 Connect Wall bracket, L= 700 mm, per Space bar 1per ogni fila di Space bar 6 Connect T24 Cross tee, L=600 mm per Ds 2/row of Main runner 7 Connect Space bar winch, installato ad ogni incrocio tra Main runner e space bar 1,4/m² 1,4/m² 1,4/m² 1,4/m² 1,4/m² 1,4/m² 8 Connect Adjustable hanger, installato a centri da 1200 mm (max distanza dalla parete 600 mm) 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² 0,7/m² - - - 0,7m/m² 9 Connect Hanger clip (da non usare in ambienti quali piscine) 0,7/m² 10 Connect Support clip Dg20 per prodotti XL 1pc/300-400 mm su ogni pannello perimetra 11 Connect Angle trim 15/22, fissato a 300mm dal centro come richiesto Connect Perimeter tile clip 1/300-400mm su ogni bordo tagliato 12 Δ Profondità totale minima del sistema: 105 mm δ Profondità smontaggio minima: 30 mm - Per l'integrazione dell'apparecchio di illuminazione nei pannelli utilizzare Connect Bridging Misura, mm 600x600 50 160 1200x600 50 160 1600x600 Consultate le Specifiche di quantità Fissare il Main runner al muro con Connect Wall bracket Connessione tra profili con pin per Connect Space Bar Carico massimo Capacità minima in movimento (N) di sopportazione carichi (N) 50 160 1800x600 50 160 2000x600 50 160 2400x600 50 160 carico in movimento/requisiti di capacità di carico M207 Schema d’installazione (M207) per Ecophon Focus Ds 1200x1200 mm Dettaglio quantità (escluso scarto) Misura, mm 1200x1200 1 Focus Ds 0,7/m² 2 Connect T24 Main runner HD , installato a centri di 1200 mm ( massima distanza dalla parete 600 mm, può essere estesa a 1200 mm in assenza di carichi in movimento tra travetto e parete) 0,9m/m² 3 Connect Wall bracket per profili a T 1/row of suspended Main runner HD 4 Connect Space bar, installata a centri da 1500 mm (distanza max dalla parete 300 mm) 0,7m/m² 5 Connect Wall bracket, L= 700 mm, per Space bar 1per ogni fila di Space bar 6 Connect Edge stiffener 1,4/m² 7 Connect Stop clip 2/row of Main runner 8 Connect Space bar winch, installato ad ogni incrocio tra Main runner e space bar 0,55/m² 9 Connect Adjustable hanger, installato a centri da 1200 mm (max distanza dalla parete 600 mm) 0,7/m² 10 Connect Hanger clip (da non usare in ambienti quali piscine) 0,7/m² 11 Connect Angle trim 15/22, fissato a 300mm dal centro come richiesto 12 Connect Perimeter tile clip 1/300-400mm su ogni bordo tagliato Δ Profondità totale minima del sistema: 105 mm δ Profondità di smontaggio Min: 50 mm Per l'integrazione dell'apparecchio di illuminazione nei pannelli utilizzare Connect Bridging Misura, mm 1200x1200 Consultate le Specifiche di quantità Fissare il Main runner al muro con Connect Wall bracket Connessione tra profili con pin per Connect Space Bar Carico massimo Capacità minima in movimento (N) di sopportazione carichi (N) 50 160 carico in movimento/requisiti di capacità di carico M208 Schema di installazione (M208) per Ecophon Focus Focus Ds, installazione diretta Dettaglio quantità (escluso scarto) Misura, mm 600x600 1200x600 1600x600 1800x600 2000x600 2400x600 1 Focus Ds 2,8/m² 1,4/m² 1,05/m² 0,95/m² 0,85/m² 0,7/m² 2 Connect T24 Main runner HD installato a centri da 600 mm 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 1,7m/m² 3 Connect Wall bracket per profili a T 1/row of suspended Main runner HD 4 Connect T24 Cross Tee, L=600r 2/fila di travetto portante 5 Connect Direct bracket, installato a 1500mm dal centro 1,1/m² 1,1/m² 1,1/m² 1,1/m² 1,1/m² 6 Connect Support clip Dg20 1/300-400mm su ogni bordo tagliato 7 Connect Angle trim 15/22, fissato a 300mm dal centro come richiesto 8 La Connect Perimeter tile clip può essere utilizzata se vi è sufficiente spazio disponibile. 1pc/300-400 mm su ogni pannello perimetra Δ Profondità totale del sistema: 65 mm - δ Profondità smontaggio minima: 30 mm 1,1/m² - - - - - - - - - Per l'integrazione dell'apparecchio di illuminazione nei pannelli utilizzare Connect Bridging Misura, mm 600x600 50 160 1200x600 50 160 1600x600 Consultate le Specifiche di quantità Fissare il Main runner al muro con Connect Wall bracket Sospensione con direct fix bracket Carico massimo Capacità minima in movimento (N) di sopportazione carichi (N) 50 160 1800x600 50 160 2000x600 50 160 2400x600 50 160 carico in movimento/requisiti di capacità di carico M238 Schema d’istallazione (M238) per Ecophon Focus Ds XL nei corridoi Dettaglio quantità (escluso scarto) Misura, mm 1600x600 1800x600 2000x600 2400x600 0,95/m² 0,85/m² 0,7/m² 0,95/m² 0,85/m² 0,7/m² 1 Focus Ds XL 1,05/m² 2 Connect Modular Wall trim come richiesto 3 Connect T24 Corridor profile 1,05/m² 4 Connect Cover trim Ds 2/tile plus end tiles 5 Connect Support clip Dg 20 1pc/300-400 mm su ogni pannello perimetra Δ Profondità totale del sistema: 55 mm δ Profondità smontaggio minima: 30 mm - - - - Misura, mm 1600x600 Consultate le Specifiche di quantità Pannello e Connect Cover trim Ds Profilo per corridoi posizionato con Modular wall trim Carico massimo in movimento (N) 40 Capacità minima di sopportazione carichi (N) - 1800x600 20 - 2000x600 10 - 2400x600 0 - carico in movimento/requisiti di capacità di carico
