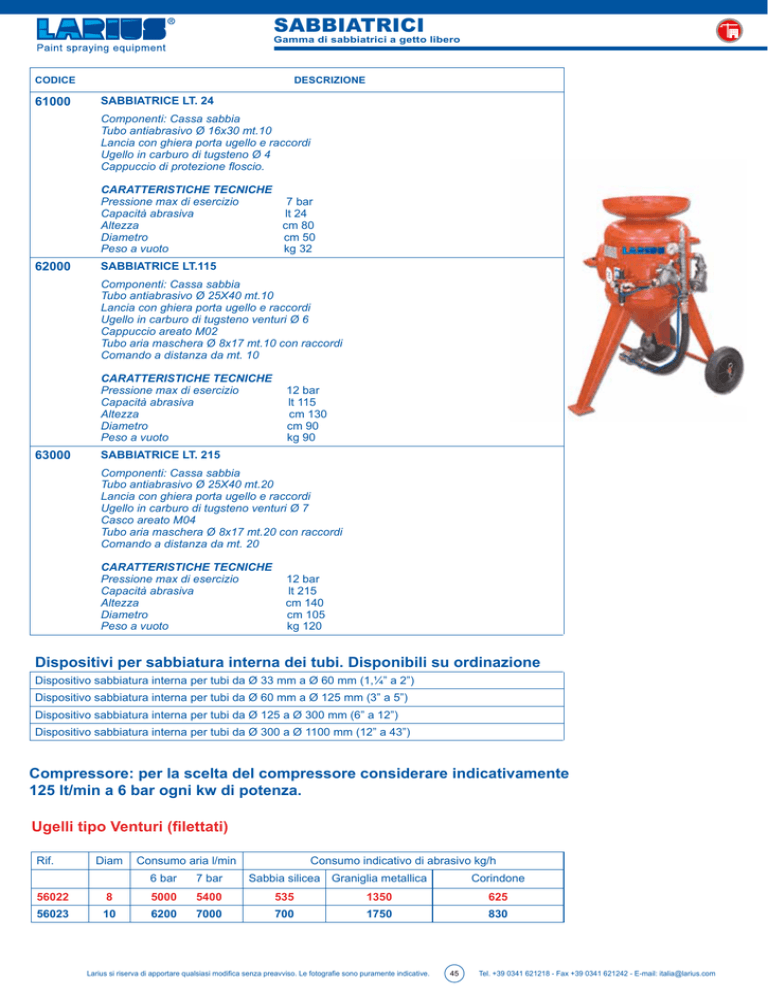

SABBIATRICI

SABBIATRICI
Gamma di sabbiatrici a getto libero
CODICE
61000
DESCRIZIONE
SABBIATRICE LT. 24
Componenti: Cassa sabbia
Tubo antiabrasivo Ø 16x30 mt.10
Lancia con ghiera porta ugello e raccordi
Ugello in carburo di tugsteno Ø 4
Cappuccio di protezione floscio.
CARATTERISTICHE TECNICHE
Pressione max di esercizio 7 bar
Capacità abrasiva lt 24
Altezza cm 80
Diametro cm 50
Peso a vuoto kg 32
62000
SABBIATRICE LT.115
Componenti: Cassa sabbia
Tubo antiabrasivo Ø 25X40 mt.10
Lancia con ghiera porta ugello e raccordi
Ugello in carburo di tugsteno venturi Ø 6
Cappuccio areato M02
Tubo aria maschera Ø 8x17 mt.10 con raccordi
Comando a distanza da mt. 10
CARATTERISTICHE TECNICHE
Pressione max di esercizio Capacità abrasiva Altezza Diametro Peso a vuoto 63000
12 bar
lt 115
cm 130
cm 90
kg 90
SABBIATRICE LT. 215
Componenti: Cassa sabbia
Tubo antiabrasivo Ø 25X40 mt.20
Lancia con ghiera porta ugello e raccordi
Ugello in carburo di tugsteno venturi Ø 7
Casco areato M04
Tubo aria maschera Ø 8x17 mt.20 con raccordi
Comando a distanza da mt. 20
CARATTERISTICHE TECNICHE
Pressione max di esercizio Capacità abrasiva Altezza Diametro Peso a vuoto 12 bar
lt 215
cm 140
cm 105
kg 120
Dispositivi per sabbiatura interna dei tubi. Disponibili su ordinazione
Dispositivo sabbiatura interna per tubi da Ø 33 mm a Ø 60 mm (1,¼” a 2”)
Dispositivo sabbiatura interna per tubi da Ø 60 mm a Ø 125 mm (3” a 5”)
Dispositivo sabbiatura interna per tubi da Ø 125 a Ø 300 mm (6” a 12”)
Dispositivo sabbiatura interna per tubi da Ø 300 a Ø 1100 mm (12” a 43”)
Compressore: per la scelta del compressore considerare indicativamente
125 lt/min a 6 bar ogni kw di potenza.
Ugelli tipo Venturi (filettati)
Rif.
Diam
Consumo aria l/min
6 bar
7 bar
Consumo indicativo di abrasivo kg/h
Sabbia silicea Graniglia metallica
Corindone
56022
8
5000
5400
535
1350
625
56023
10
6200
7000
700
1750
830
Larius si riserva di apportare qualsiasi modifica senza preavviso. Le fotografie sono puramente indicative.
45
Tel. +39 0341 621218 - Fax +39 0341 621242 - E-mail: [email protected]
SABBIATRICI
Ugelli tipo Venturi (chiusura a ghiera)
Rif.
Diam
Consumo aria l/min
Note
Consumo indicativo di abrasivo kg/h
6 bar
7 bar
Sabbia silicea
Graniglia metallica
Corindone
470
550
55
140
65
56006
3
56000
4
850
950
95
230
110
56001
5
1500
1800
150
370
175
56002
6
2600
3000
300
700
355
56003
7
4200
4600
470
1050
545
56004
8
4800
5200
500
1200
600
56005
9
5800
6600
590
1350
695
56007
10
6500
7500
670
1550
790
Tubi antiabrasivi
CODICE
DESCRIZIONE
57026
Tubo antiabrasivo Ø 25x40 mt.20 Sabbiatrici 115/215 lt.
57029
Tubo antiabrasivo Ø 16x30 mt.10 Sabbiatici 24 lt.
Cappucci di protezione
CODICE
DESCRIZIONE
57003
Cappuccio di protezione floscio
57027
Visiera ricambio plexiglass
57112
Filtro antipolvere
57004
Cappuccio areato M-02
57017
Visiera policarbonato per cappuccio M-02 M-04
57004/2
Filtro disoleatore cappuccio areato
57005
Cappuccio areato M-04
Comandi a distanza
CODICE
DESCRIZIONE
60035
Comando a distanza fino a mt.10 Sabbiatrice lt.24/115
60036
Comando a distanza fino a mt.20. Sabbiatrice lt.115
60037
Comando a distanza fino a mt.20. Sabbiatrice lt.215
Larius si riserva di apportare qualsiasi modifica senza preavviso. Le fotografie sono puramente indicative.
46
Tel. +39 0341 621218 - Fax +39 0341 621242 - E-mail: [email protected]
