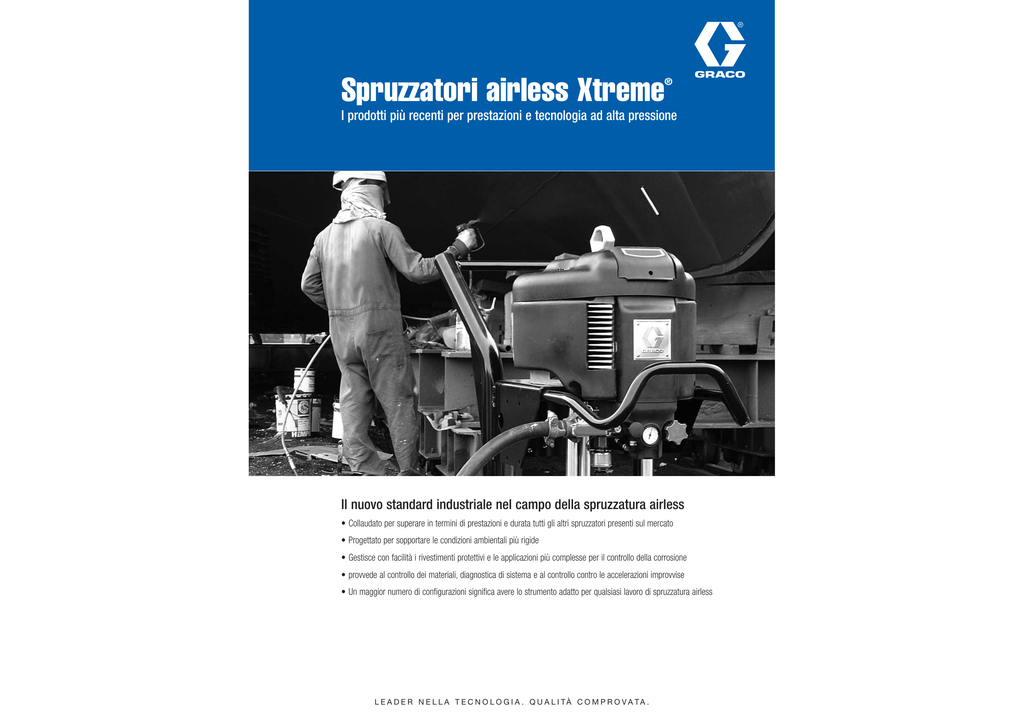

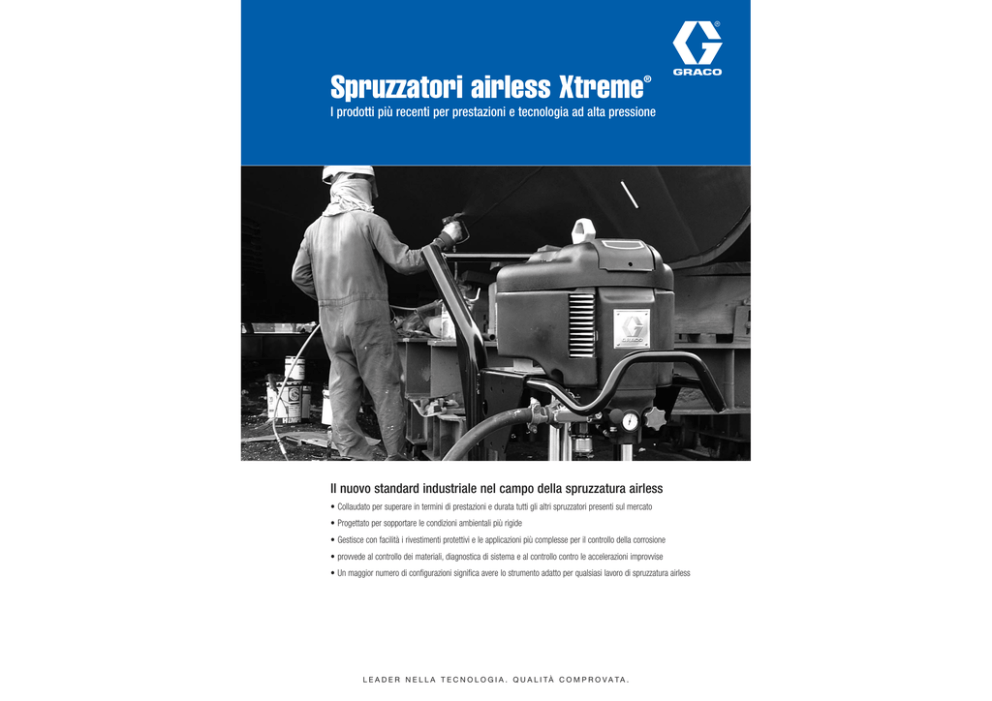

300667I , Spruzzatori airless Xtreme

Spruzzatori airless Xtreme
®
I prodotti più recenti per prestazioni e tecnologia ad alta pressione
Il nuovo standard industriale nel campo della spruzzatura airless
• Collaudato per superare in termini di prestazioni e durata tutti gli altri spruzzatori presenti sul mercato
• Progettato per sopportare le condizioni ambientali più rigide
• Gestisce con facilità i rivestimenti protettivi e le applicazioni più complesse per il controllo della corrosione
• provvede al controllo dei materiali, diagnostica di sistema e al controllo contro le accelerazioni improvvise
• Un maggior numero di configurazioni significa avere lo strumento adatto per qualsiasi lavoro di spruzzatura airless
L E A D E R N E L L A T E C N O L O G I A . Q U A L I TÀ C O M P R O V A TA .
Selezione dello spruzzatore Xtreme giusto
I nuovi motori con tre potenze diverse e gli 11 modelli si adattano a tutte le applicazioni più esigenti
NUOVO motore pneumatico NXT
PACCHETTI
X x x x x x
• Robusta blindatura del corpo non soggetta a
ruggine né intaccature
Identificatore prodotto:
X=Xtreme Sprayer
Rapporto pacchetto:
25: motore da 3400 cc/ pompante da 290 cc
30: motore da 3400 cc/ pompante da 220 cc
35: motore da 2200 cc / pompante da 115 cc
40: motore da 3400 cc/ pompante da 180 cc
45: motore da 6500 cc / pompante da 290 cc
46: motore da 3400 cc /pompante da 145 cc
Pompanti Xtreme
• Design modulare per semplici operazioni di
manutenzione
50: motore da 6500 cc/ pompante da 250 cc
55: motore da 3400 cc / pompante da 115 cc
60: motore da 6500 cc/ pompante da 220 cc
70: motore da 6500 cc/ pompante da 180 cc
90: motore da 6500 cc /pompante da 145 cc
NUOVO controllo DataTrak
Identificatore prodotto:
L = Xtreme Lower
™
• Protezione contro le
accelerazioni improvvise
Volume pompante:
085: Xtreme da 85 cc
115: Xtreme da 115 cc
145: Xtreme da 145 cc
180: Xtreme da 180 cc
• Diagnostica della pompa
• Utilizzo materiale
Esempio:
X46DH2 è un pacchetto
base 46:1,
anticongelamento, per usi
gravosi con Data Trak
Tipo di motore:
D: Protezione anticongelamento
L: A basso rumore
Tipo di motore:
H: Carrello per usi gravosi
W: Montaggio a parete
Pacchetto/DataTrak:
1: Pacchetto completo con DataTrak
2: Pacchetto base con DataTrak
3: Pacchetto completo senza DataTrak
POMPANTI
L x x xC x
• Il motore pneumatico con la tecnologia più
elevata disponibile sul mercato
• Accessori opzionali
220: Xtreme da 220 cc
250: Xtreme da 250 cc
290: Xtreme da 290 cc
Materiale pompante:
C: Acciaio al carbonio
4: Pacchetto base senza DataTrak
5: Pacchetto completo serbatoio con DataTrak
6: Pacchetto completo serbatoio senza Data
Esempio:
L115C1 è un pompante
Xtreme da 115 cc
senza filtro incorporato
NUOVA valvola pneumatica
modulare
• I controlli anticongelamento
eliminano la formazione di
ghiaccio
Note: solo per pacchetti venduti con XSeal_LTH Solo pacchetti venduti con filtro incorporato. Pacchetti completi venduti con
pistola XTR-7, flessibile da 15 m (50 piedi) x 3/8" e flessibile a frusta da 1,8 m (6 piedi) x 1/4". I pacchetti disponibili per
montaggio a parete sono solo quelli base, ma includono un flessibile di aspirazione da 3 m (10 piedi) con tubo di aspirazione
da 200 l (55 gal).
• Fino al 50% più silenzioso dei
modelli precedenti
Filtro/pacchetti:
1: senza filtro incorporato con guarnizioni Xtreme (3)
in cuoio (2)
2: con filtro incorporato con guarnizioni Xtreme (3)
in cuoio (2)
3: senza filtro incorporato con TuffStack (5)
4: con filtro incorporato con TuffStack (5)
Elementi di sostituzione filtro
• Valvola pneumatica modulare
- Elimina lo stallo
- Facile da riparare
Utilizzate il sistema di numerazione Smart.
Confezione da 2
Confezione da 25
Descrizione
224458
238436
30 mesh (595 micron)
224459
238438
60 mesh (250 micron)
224469
238440
100 mesh (149 micron)
NUOVI controlli pneumatici
integrati
Il sistema Smart di numerazione a sei cifre può aiutarvi a effettuare gli ordini in maniera più rapida e precisa.
Seguite semplicemente lo schema per la parte desiderata e preparate l'ordine.
• Regolatore semplice da ruotare
• Montato frontalmente per un
pratico accesso
• Compatto e modulare
• Filtraggio incorporato
POMPE
Px x xC x
Identificatore prodotto:
P=Xtreme Pump
Rapporto pompa:
25: motore da 3400 cc/ pompante da 290 cc
30: motore da 3400 cc/ pompante da 220 cc
35: motore da 2200 cc / pompante da 115 cc
40: motore da 3400 cc/ pompante da 180 cc
45: motore da 6500 cc / pompante da 290 cc
46: motore da 3400 cc /pompante da 145 cc
Motore/DataTrak:
D: Anticongelamento: non presente
E: Anticongelamento: DataTrak
50: motore da 6500 cc/ pompante da 250 cc
55: motore da 3400 cc / pompante da 115 cc
60: motore da 6500 cc/ pompante da 220 cc
70: motore da 6500 cc/ pompante da 180 cc
90: motore da 6500 cc /pompante da 145 cc
• Utilizza la metà del solvente
rispetto agli altri spruzzatori
• Asta più duratura
L: A basso rumore: non presente
M: A basso rumore: DataTrak
X25
Materiale pompante:
C: Acciaio al carbonio
Filtri/Controlli pneumatici:
1: senza filtro incorporato, senza controlli pneumatici 3: senza filtro incorporato, con controlli pneumatici
2: con filtro incorporato, senza controlli pneumatici 4: con filtro incorporato e controlli pneumatici
Nota: solo pacchetti venduti con XSeal_LTH.
SPRUZZATORE XTREME
SPECIFICHE
Esempio:
P70DC2 è un 70:1
anticongelamento, con
filtro incorporato e senza
controllo dell'aria
Pompante della pompa
Xreme Graco con filtro
incorporato
Portata per ciclo
X30
X35
X40
X45
X46
X50
X55
X60
X70
X90
290 cc
220 cc
115 cc
180 cc
290 cc
145 cc
250 cc
115 cc
220 cc
180 cc
145 cc
Dimensioni del motore
NXT 3400
NXT 3400
NXT 2200
NXT 3400
NXT 6500
NXT 3400
NXT 6500
NXT 3400
NXT 6500
NXT 6500
NXT 6500
Pressione massima di esercizio
psi (bar, MPa)
2375
(164, 16,4)
3150
(217, 21,7)
3800
(262, 26,2)
3800
(262, 26,2)
4550
(313, 31,3)
4750
(327, 32,7)
5200
(359 ,35,9)
5950
(410, 41,0)
6000
(417, 41,7)
7250 7250
(500, 50,0)
(500, 50,0)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
100
(7, 0,7)
80
(5,4, .54)
13,8 (52,2)
10,0 (38)
6,0 (22,7)
8,5 (32)
13,8 (52,2)
7,5 (28)
11,3 (43)
6,0 (22,7)
10,0 (38)
8,5 (32)
7,5 (28)
4,6 (17)
3,4 (12,9)
2,0 (7,6)
2,9 (11,0)
4,6 (17)
2,3 (8,7)
4,0 (15,2)
2,0 (7,6)
3,4 (12,9)
2,9 (11,0)
2,3 (8,7)
Pressione massima di ingresso aria
psi (bar, MPa)
Portata massima a flusso libero
giri/min (l/min )
Emissione a 60 CPM giri/min (l/min)
Informazioni relative a ordini e accessori
Per ottenere accessori originali della Graco, contattate il distributore a
voi più vicino o la Graco al numero +32 (89)770 700.
Flessibili ad alta pressione Xtreme Duty
Hx x x x x
4500 psi
FLESSIBILI
Identificatore prodotto:
H = Hose
5600 psi
7250 psi
Scelta del flessibile adatto per il lavoro
Specifiche tecniche
Pressione di esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4500 psi (31MPa)
Pressione nominale:
4: 4500 psi
7: 7250 psi
5: 5600 psi
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5600 psi (38,6 MPa)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . o 7250 psi (50 MPa)
Temperatura nominale (tutte le dimensioni) . . . da -40° a 180 °F (da -40° a 82 °C)
Diametro del flessibile:
25: 6,4 mm (1/4 pollici) 50: 12,7 mm (1/2 pollici)
38: 9,5 mm (3/8 pollici)
Esempio:
H53850 è un flessibile da
5600 psi, 3/8 pollici,
15 m (50 piedi)
Lunghezza:
03: 0,9 m (3 piedi)
06: 1,8 m (6 piedi)
10: 3,0 m (10 piedi)
25: 7,6 m (25 piedi)
50: 15,2 m (50 piedi)
1X: 30,5 m (100 piedi)
Resistenza chimica . . . . . . . . . . . . . . . . . . Rivestimento resistente del flessibile a
un'ampia gamma di solventi, acidi e basici
Resistenza alle condizioni atmosferiche . . . . Il rivestimento del flessibile ha
un'eccezionale resistenza a ossigeno,
ozono, luce del sole e normali condizioni
atmosferiche
Proprietà elettriche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Flessibile conduttivo
Accessori di spruzzatura NXT Xtreme
Numero parte Descrizione
Numero parte Descrizione
288347
Kit di alimentazione serbatoio
NXT112
Controllo anticongelamento (Confezione da 5)
255143
Staffa per il montaggio a parete
NXT100
Kit di sostituzione della valvola a fungo
245132
Kit supporto a pavimento Xtreme
181072
Filtro arrotondato del tubo di aspirazione
NXT021
Modulo di controllo pneumatico integrato
191635
Filtro del tubo
NXT093
Filtro a coalescenza con scarico manuale per controllo pneumatico
integrato
245176
Kit di aspirazione
245136
Prolunga del tubo di aspirazione da 200 l (55 gal),
Filtro a coalescenza con scarico automatico per controllo pneumatico
integrato
210657
Ingresso della valvola a sfera: 1/4 npt(m), Uscita: 1/4 npt(m)
210658
Ingresso della valvola a sfera: 3/8 npt(m), Uscita: 3/8 npt(m)
210659
Ingresso della valvola a sfera: 1/4 npt(m), Uscita: 3/8 npt(m)
245190
Kit di carico della molla a sfera di ingresso: 145 cc, 180 cc
245191
Kit di carico della molla a sfera di ingresso: 220 cc, 250 cc, 290 cc
248612
248613
248614
Impugnatura ovale isolata, grilletto a due dita, ugello GHD RAC 519
Impugnatura arrotondata, grilletto a quattro dita, ugello GHD RAC 519
Impugnatura arrotondata, grilletto a due dita, ugello GHD RAC 519
246297
248837
245994
287032
287033
287034
Ugello di spruzzatura a 180°,7/8-14 UNC-2B, 500 bar (50 MPa, 7250 psi)
Kit di riparazione della pistola, include guarnizione, ago e sede
Kit protezione dell'ugello GHD
Filtro, 60 mesh
Filtro, 100 mesh
Filtro, combinazione di 60 e 100 mesh
NXT094
NXT206
Kit di aggiornamento DataTrak per NXT 2200
NXT306
Kit di aggiornamento DataTrak per NXT 3400
NXT606
Kit di aggiornamento DataTrak per NXT 6500
NXT107
Valvola del motore pneumatico NXT, si adatta a tutte le tre dimensioni
NXT102
Kit di riparazione del controllo anticongelamento
Pistole e accessori airless XTR-7
Pistola a spruzzo airless XTR-7
248609 Impugnatura arrotondata, grilletto a due dita, protezione ugello
GHD, senza ugello
248610 Impugnatura arrotondata, grilletto a quattro dita, punta piatta 519
248611 Impugnatura ovale isolata, grilletto a quattro dita, ugello GHD RAC 519
Accessori
287450
287449
287451
246294
246295
246296
Kit grilletto a due dita
Kit grilletto arrotondato a quattro dita
Kit grilletto ovale isolato a quattro dita
Prolunga della pistola da 254 mm (10 pollici), 500 bar (50 MPa, 7250 psi)
Prolunga della pistola da 380 mm (15 pollici), 500 bar (50 MPa, 7250 psi)
Prolunga della pistola da 457 mm (18 pollici), 500 bar (50 MPa, 7250 psi)
GRACO N.V. Industrieterrein Oude Bunders • Slakweidestraat 31 • B-3630 Maasmechelen • Tel: +32 (89) 770 700 • Fax: +32 (89) 770 777 • E-mail: [email protected] • http://www.graco.be
©2007 Graco N.V. 300667 I Rev. A 01/07 Stampato in Europa. Tutte le informazioni sono soggette a modifica senza preavviso. Tutti gli altri nomi o marchi vengono utilizzati a scopo identificativo e sono marchi dei rispettivi proprietari.
