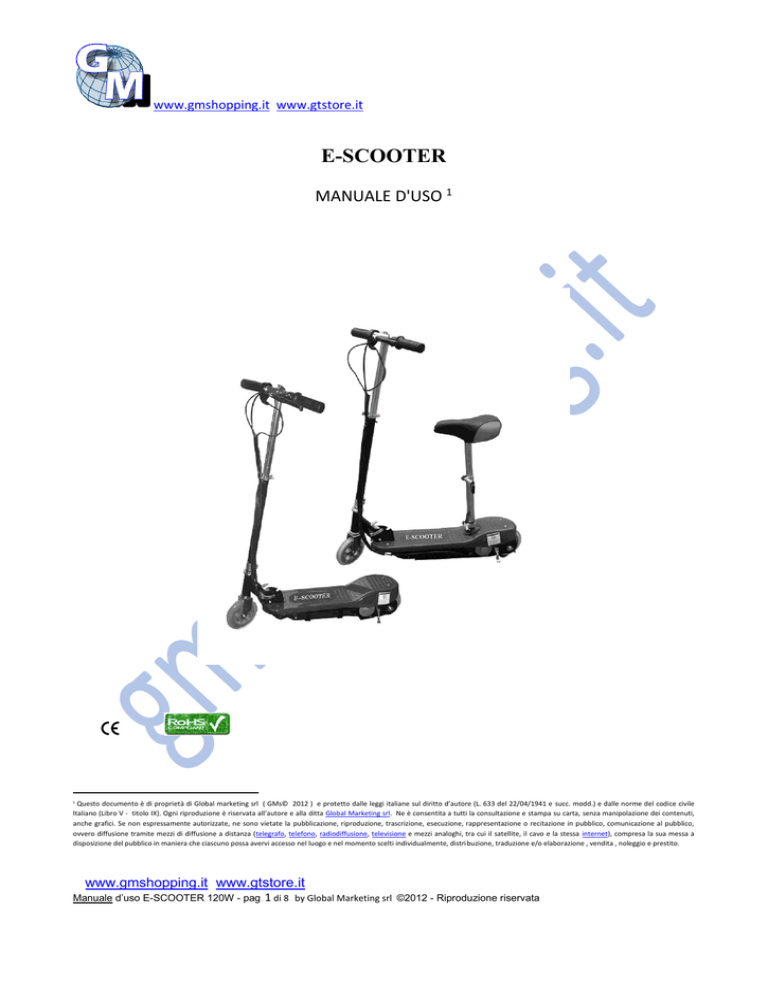

E-SCOOTER
MANUALE D'USO 1
Questo documento è di proprietà di Global marketing srl ( GMs© 2012 ) e protetto dalle leggi italiane sul diritto d’autore (L. 633 del 22/04/1941 e succ. modd.) e dalle norme del codice civile
Italiano (Libro V - titolo IX). Ogni riproduzione è riservata all’autore e alla ditta Global Marketing srl. Ne è consentita a tutti la consultazione e stampa su carta, senza manipolazione dei contenuti,
anche grafici. Se non espressamente autorizzate, ne sono vietate la pubblicazione, riproduzione, trascrizione, esecuzione, rappresentazione o recitazione in pubblico, comunicazione al pubblico,
ovvero diffusione tramite mezzi di diffusione a distanza (telegrafo, telefono, radiodiffusione, televisione e mezzi analoghi, tra cui il satellite, il cavo e la stessa internet), compresa la sua messa a
disposizione del pubblico in maniera che ciascuno possa avervi accesso nel luogo e nel momento scelti individualmente, distribuzione, traduzione e/o elaborazione , vendita , noleggio e prestito.
1
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 1 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it
Sommario
E-SCOOTER ....................................................................................................................................................... 1
INTRODUZIONE ............................................................................................................................................ 3
PRECAUZIONI ............................................................................................................................................... 3
BATTERIA ...................................................................................................................................................... 3
ASSEMBLAGGIO............................................................................................................................................ 4
FUNZIONAMENTO ........................................................................................................................................ 5
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 2 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it
INTRODUZIONE
Il monopattino elettrico rappresenta un mezzo di trasporto ecologico che
rispetta l’ambiente, non inquina e non è rumoroso.
Assicurarsi di utilizzarlo sempre nelle massime condizioni di sicurezza
indossando un adeguato caschetto protettivo, calzature idonee, altri presìdi di
sicurezza personale ed osservando le normative in vigore, specificatamente
quelle relative alla circolazione stradale.
Trattasi di dispositivo elettrico, pertanto non deve essere utilizzato in
condizioni atmosferiche sfavorevoli quali: presenza di ghiaccio, ghiaia, sabbia,
erba, superfici scivolose o bagnate, pioggia intensa, terreno sconnesso; non
utilizzare in spazi ristretti (ad esempio in casa).
Inoltre non deve essere utilizzato impropriamente effettuando salti o acrobazie.
L’uso di questo dispositivo è consentito a persone che abbiano una buona
capacità visiva, di equilibrio e coordinazione, riflessi fisici e decisionali e
tono muscolare adeguati all’uso.
ATTENZIONE – L’uso di questo dispositivo è espressamente vietato a persone:
 di età inferiore ai 14 anni;
 con impedimenti fisici, sensoriali o psichici e che, comunque, non siano
in possesso delle piene facoltà mentali;
 con inadeguata conoscenza delle regole di circolazione stradale;
 che non abbiano acquisito un’adeguata padronanza del mezzo
 minorenni senza la supervisione di un adulto
 di peso corporeo eccessivo rispetto al massimo tollerato.
L’uso improprio può comportare danni a sé ed agli altri; il produttore ed il
venditore non rispondono, in alcun modo, di danni non derivanti da vizi propri
del dispositivo e l’utilizzatore sarà pienamente responsabile del suo operato.
PRECAUZIONI




si consiglia di spingere il monopattino quando si parte per diminuire il
carico; il monopattino avrà così una vita più lunga.
attenzione: il monopattino non e’ un giocattolo.
usa l’energia elettrica e necessita di un trasformatore. ATTENZIONE: con
l’uso del trasformatore potrebbe esistere il rischio di shock elettrico.
Il caricatore in dotazione deve essere posizionato in un luogo asciutto
BATTERIA
La batteria rappresenta un elemento vitale per il buon funzionamento e la
scorretta manutenzione non è coperta da garanzia, pertanto si raccomanda di:
 provvedere ad effettuarne la ricarica la prima volta e sempre dopo ogni
utilizzo;
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 3 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it




ricaricarla almeno ogni 30 giorni, in caso di non utilizzo;
Ricaricare la batteria al massimo per 8 ore consecutive e fino a quando la
spia di ricarica non diventi VERDE;
non consentire mai il completo esaurimento della carica;
spegnere il dispositivo in caso di non utilizzo.
Assicurarsi di aver ben compreso le indicazioni di uso e di sicurezza relative
all’utilizzo del dispositivo prima di apprestarsi alla guida; solo in questo
modo si potrà godere appieno del dispositivo.
Per ricaricare la batteria seguire le seguenti indicazioni:
 assicurarsi di aver spento il dispositivo (pulsante switch su OFF);
 inserire il terminale del caricatore in dotazione (output 24V 500mA) nella
presa posizionata sul fianco sinistro della pedana;







allacciare il caricabatteria alla rete di alimentazione;
spostare il tasto di alimentazione nella posizione CHA;
quando
la
carica
sarà
completata,
il
led
verde
posizionato
sull’alimentatore si illumina verde.
non immagazzinare le batterie nelle vicinanze di fonti di calore perché
potrebbero esplodere;
non lasciare il caricatore in posti umidi o bagnati e non usarlo se è
danneggiato; controllare con regolarità il cavo, la spina e l’esterno.
se è danneggiato, non deve essere usato fino alla sua riparazione; non
usare mai il monopattino se non in perfette condizioni.
ASSEMBLAGGIO
Estrarre tutti i componenti presenti nell’imballo.
Installare la ruota anteriore svitando il perno centrale della ruota e
riavvitandolo attraversando anche i fori presenti sulla base del supporto
manubrio;
Sollevare il supporto manubrio in posizione perpendicolare rispetto al piano di
appoggio sganciando la leva grigia (allentare il blocco di sicurezza e tirare la
leva su);
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 4 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it
Posizionare il bloccaggio nella nuova posizione eretta, facendo attenzione che
il blocco di sicurezza sia ben allocato nel foro predisposto;
Allentare il bloccaggio del supporto manubrio, estrarre il supporto fino alla
estensione desiderata e riposizionare il bloccaggio in posizione serrata;
Allentare il bloccaggio del supporto a T per i comandi al manubrio; inserire
nella posizione desiderata la manopola dell’acceleratore e quella del freno,
avendo cura di far alloggiare correttamente i blocchetti a pressione negli
appositi fori e poi riposizionare il bloccaggio in posizione serrata;
innestare il supporto sellino nell’alloggiamento e serrare i dadi di bloccaggio;
innestare l’altra estremità del supporto sellino alla base posta sul piano
d’appoggio, regolare la tensione del bloccaggio con l’apposito dado e serrare il
bloccaggio al massimo possibile.
FUNZIONAMENTO
ATTENZIONE – Il circuito elettrico è controllato da un fusibile che scatta in
caso di sovraccarico; nel caso accada sarà sufficiente premere il tastino posto
sul lato sinistro della base d’appoggio per ripristinare il normale
funzionamento.
Sul lato destro della base d’appoggio è posizionato il tasto di controllo
alimentazione, con 3 posizioni:
ON – Accende in dispositivo; connette tutti i circuiti elettrici tra batteria e
motore e controller (acceleratore e freno).
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 5 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it
OFF – spegne il dispositivo; disconnette tutti i circuiti; protegge la batteria
da assorbimenti inattesi.
CHA – In carica; connette la batteria al solo circuito di ricarica.
Prima dell’uso, verificare che tutte le viti ed i bulloni siano serrati a fondo.
Per avviare la marcia sollevare il cavalletto posto sul lato sinistro in
posizione alta, afferrare il manubrio saldamente e porre l’interruttore in
posizione ON.
Poggiare un piede a terra e l’altro sulla base d’appoggio dello scooter; avviare
il moto spingendo col piede d’appoggio e dolcemente rotare la manopola destra di
accelerazione; lo scooter inizierà a muoversi utilizzando il proprio motore
elettrico.
Per variare la velocità di movimento, aumentare la pressione sulla rotazione in
senso antiorario della manopola; rilasciare per decelerare.
Assicurarsi che il piccolo perno di fissaggio della manopola sia ben serrato.
Per fermare o frenare lo scooter, rilasciare la manopola di accelerazione e
stringere la leva di comando freni posta sull’altra manopola. La leva stacca il
motore ed aziona il sistema frenante posto sulla ruota posteriore. Lo spazio
occorrente per l’arresto completo dipende molto dalle condizioni del suolo.
Qualora sia necessario regolare l’efficacia della frenata si può agire sulla
rotella di regolazione posta all’attacco della leva del freno nonché su quella
posta alla fine del cavo freno nel punto di aggancio sula ruota posteriore.
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 6 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it
Per allentare la pressione, nel caso di frenata eccessivamente serrata, ruotare
la rotella in senso antiorario; viceversa, per aumentare la prontezza di frenata
in presenza di risposta troppo lenta, ruotare la rotella in senso orario.
Il freno, specie ai primi utilizzi, può facilmente emettere un leggero stridio,
che con l’uso tende a scomparire.
MANUTENZIONE
Lo scooter non richiede eccessiva manutenzione.
Seguire le indicazione fornite per la manutenzione della batteria.
RACCOMANDAZIONI
Dopo l’utilizzo, prima di riporre a deposito lo scooter, occorre effettuarne una
buona pulizia con panno asciutto e senza usare prodotti corrosivi, eliminando
tutte le impurità raccolte durante l’uso.
www.gmshopping.it www.gtstore.it
Manuale d’uso E-SCOOTER 120W - pag . 7 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it www.gtstore.it
INFORMAZIONI AGLI UTENTI –
Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche,
nonché allo smaltimento dei rifiuti” - Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà,
pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di
raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta
differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce
il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da
parte
dell’utente
comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. 22/1997” (articolo 50 e
seguenti del D.Lgs n. 22/1997).
Dichiarazione di conformità
Prodotto Made in Cina. Importato in Italia da Global Marketing srl, Pomigliano d’Arco (Na)
Dichiariamo che il prodotto E-SCOOTER 120W – rispetta i requisiti essenziali delle direttive:
EMC/2004/108/EC – EN-71
