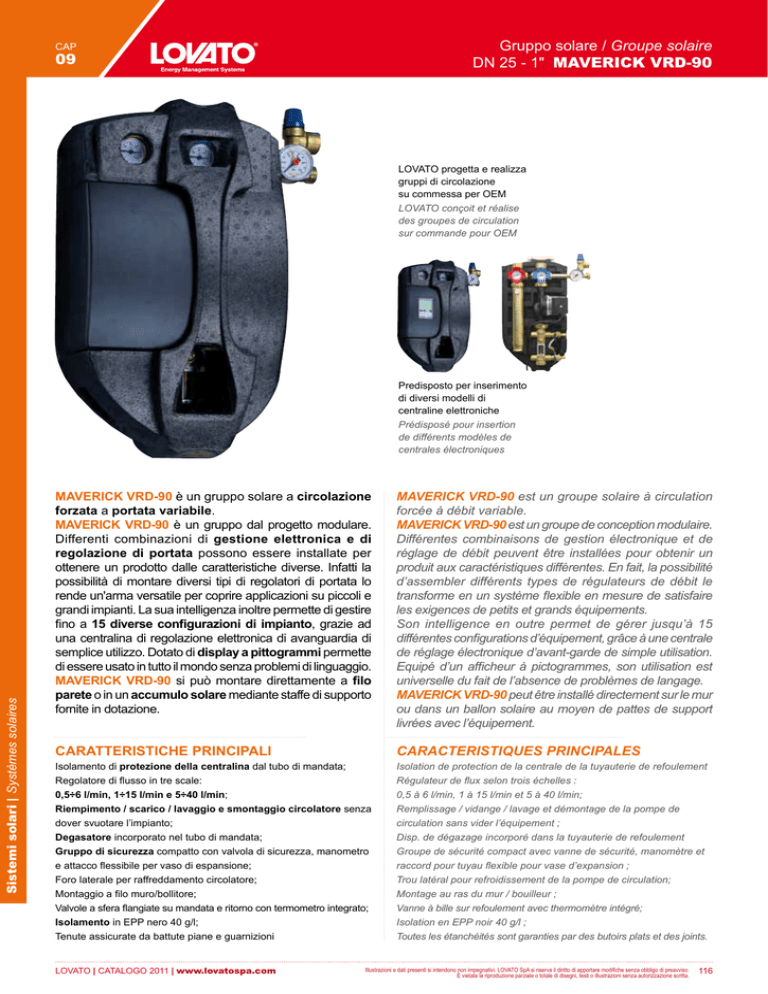

09 Gruppo solare / Groupe solaire DN 25 - 1" MAVERICK

Gruppo solare / Groupe solaire
DN 25 - 1" MAVERICK VRD-90
CAP
09
LOVATO progetta e realizza
gruppi di circolazione
su commessa per OEM
LOVATO conçoit et réalise
des groupes de circulation
sur commande pour OEM
Sistemi solari | Systèmes solaires
Predisposto per inserimento
di diversi modelli di
centraline elettroniche
Prédisposé pour insertion
de différents modèles de
centrales électroniques
MAVERICK VRD-90 è un gruppo solare a circolazione
forzata a portata variabile.
MAVERICK VRD-90 è un gruppo dal progetto modulare.
Differenti combinazioni di gestione elettronica e di
regolazione di portata possono essere installate per
ottenere un prodotto dalle caratteristiche diverse. Infatti la
possibilità di montare diversi tipi di regolatori di portata lo
rende un'arma versatile per coprire applicazioni su piccoli e
grandi impianti. La sua intelligenza inoltre permette di gestire
fino a 15 diverse configurazioni di impianto, grazie ad
una centralina di regolazione elettronica di avanguardia di
semplice utilizzo. Dotato di display a pittogrammi permette
di essere usato in tutto il mondo senza problemi di linguaggio.
MAVERICK VRD-90 si può montare direttamente a filo
parete o in un accumulo solare mediante staffe di supporto
fornite in dotazione.
MAVERICK VRD-90 est un groupe solaire à circulation
forcée à débit variable.
MAVERICK VRD-90 est un groupe de conception modulaire.
Différentes combinaisons de gestion électronique et de
réglage de débit peuvent être installées pour obtenir un
produit aux caractéristiques différentes. En fait, la possibilité
d’assembler différents types de régulateurs de débit le
transforme en un système flexible en mesure de satisfaire
les exigences de petits et grands équipements.
Son intelligence en outre permet de gérer jusqu’à 15
différentes configurations d’équipement, grâce à une centrale
de réglage électronique d’avant-garde de simple utilisation.
Equipé d’un afficheur à pictogrammes, son utilisation est
universelle du fait de l’absence de problèmes de langage.
MAVERICK VRD-90 peut être installé directement sur le mur
ou dans un ballon solaire au moyen de pattes de support
livrées avec l’équipement.
CARATTERISTICHE PRINCIPALI
CARACTERISTIQUES PRInCIPALES
Isolamento di protezione della centralina dal tubo di mandata;
Regolatore di flusso in tre scale:
0,5÷6 l/min, 1÷15 l/min e 5÷40 l/min;
Riempimento / scarico / lavaggio e smontaggio circolatore senza
dover svuotare l’impianto;
Degasatore incorporato nel tubo di mandata;
Gruppo di sicurezza compatto con valvola di sicurezza, manometro
e attacco flessibile per vaso di espansione;
Foro laterale per raffreddamento circolatore;
Montaggio a filo muro/bollitore;
Valvole a sfera flangiate su mandata e ritorno con termometro integrato;
Isolamento in EPP nero 40 g/l;
Tenute assicurate da battute piane e guarnizioni
Isolation de protection de la centrale de la tuyauterie de refoulement
Régulateur de flux selon trois échelles :
0,5 à 6 l/min, 1 à 15 l/min et 5 à 40 l/min;
Remplissage / vidange / lavage et démontage de la pompe de
circulation sans vider l’équipement ;
Disp. de dégazage incorporé dans la tuyauterie de refoulement
Groupe de sécurité compact avec vanne de sécurité, manomètre et
raccord pour tuyau flexible pour vase d’expansion ;
Trou latéral pour refroidissement de la pompe de circulation;
Montage au ras du mur / bouilleur ;
Vanne à bille sur refoulement avec thermomètre intégré;
Isolation en EPP noir 40 g/l ;
Toutes les étanchéités sont garanties par des butoirs plats et des joints.
LOVATO | CATALOGO 2011 | www.lovatospa.com
Illustrazioni e dati presenti si intendono non impegnativi. LOVATO SpA si riserva il diritto di apportare modifiche senza obbligo di preavviso.
È vietata la riproduzione parziale o totale di disegni, testi o illustrazioni senza autorizzazione scritta.
116
Gruppo solare / Groupe solaire
DN 25 - 1" MAVERICK VRD-90
Dimensioni / Dimensions
7
68,6
Wilo ST25/7-3
58.8
6
5
49,0
Wilo ST25/6-ECO-3
39,2
180 - G1½"
29,4
3
0,5÷6 l/min
2
19,6
1
9,8
∆P (m H2O)
0
1"F
Centralina elettronica, tubo flessibile e staffa sostegno
per vaso espansione forniti separatamente.
Vedi "Accessori per gruppi solari"
Centrale électronique, tuyau flexible et support
de fixation pour vase d’expansion livrés séparément.
Consultez "Accessoires pour groupes solaires".
100
50
150
200
250
300
350
450
400
500
Q (l/h)
68,6
7
Wilo ST25/7-3
58.8
6
5
90
0
0
49,0
Wilo ST25/6-ECO-3
4
39,2
3
29,4
2
19,6
1÷15 l/min
5÷40 l/min
1
0
∆P (kPa)
440
500
4
1"F
∆P (kPa)
260
1"F
∆P (m H2O)
1"F
Curve caratteristiche (max. velocità) - Perdite di carico
Courbes caractéristiques (vitesse max.)- Pertes de charge
0
200
400
600
800
1000
1200
1400
9,8
1600
1800
2000
2200
0
2400
Q (l/h)
DN 25 MAVERICK VRD-90 (senza centralina / sans centrale)
M
Cod.
REGOLATORE DI FLUSSO / REGULATEUR DE FLUx 0,5÷6 l/min
senza circolatore / sans pompe de circulation
con/avec Wilo ST 25/6-ECO-3
con/avec Wilo ST 25/7-3
49075202
49075212
49075222
REGOLATORE DI FLUSSO / REGULATEUR DE FLUx 1÷15 l/min
senza circolatore / sans pompe de circulation
con/avec Wilo ST 25/6-ECO-3
con/avec Wilo ST 25/7-3
49076202
49076212
49076222
REGOLATORE DI FLUSSO / REGULATEUR DE FLUx 5÷40 l/min
senza circolatore / sans pompe de circulation
con/avec Wilo ST 25/6-ECO-3
con/avec Wilo ST 25/7-3
49077202
49077212
49077222
€
Circolatori forniti con cavo a norma di legge L=1,5 m. / Pompes de circulation livrées avec le câble en conformité avec la législation L=1,5 m.
 = articolo a magazzino / article en stock
DATI TECNICI / DONNÉES TECHNIQUES
Apertura valvola ritegno/ Ouverture vanne retenue:
Diametro nominale / Diamètre nominal:
Pressione max. / Pression max.:
Temperatura max. / Température max.:
Materiale valvole sfera / Matériau vanne à bille:
Materiale valv. ritegno / Matériau vanne de retenue:
Materiale isolamento / Matériau isolation:
Materiale guarnizioni / Matériau joints:
Attacchi / Connexions:
Interasse / Distance between centres:
Altezza gruppo / Hauteur groupe:
Dimensione isolamento / Dimensions isolation:
LOVATO | CATALOGUE 2011 | www.lovatospa.com
n°
Régulateur de flux 3-Fluss
Vanne à bille de refoulement DN 25 V
Vanne à bille de retour DN 25 VRRS avec vanne de retenue
Tuyauterie de refoulement avec dispositif de dégazage incorporé
Poignée rouge
Poignée bleue
Thermomètres
Écrous
Groupe de sécurité avec: manomètre 0-10 bar vanne de,
sécurité 6 bar, raccords vase d’expansion,
Kit support mural
Joints
Isolation
Pompe de circulation de retour
Support universel pour centrale électronique
1
1
1
1
1
1
2
3
1
1
3
2
1
1
Testo di capitolato
450 mm H2O
DN 25 - 1"
8 bar
120 °C
OT 58 / laiton
OT/laiton
EPP nero/noir 40 g/l
Viton-Centellen
1" F
90 mm
440 mm
500x260x180 mm
Gruppo di regolazione per impianto solare completo di regolatore di flusso con
campo di taratura (0,5÷6/1÷15/5÷40) l/min, circolatore a 3 velocità (su richiesta),
valvola a sfera su ritorno impianto con termometro e valvola di ritegno, gruppo
di sicurezza con manometro 0÷10 bar e valvola di sicurezza tarata a 6 bar,
valvola a sfera su mandata impianto con termometro e tubazione di mandata
con degasatore incorporato. Il gruppo è completo di isolamento in EPP nero di
densità 40 g/l. Temperatura massima di esercizio 120 °C. Pressione massima
di esercizio 8 bar.
Les illustrations et les données indiquées dans ce catalogne n’engagent pas la société. LOVATO SpA qui se réserve le droit d’apporter des modifications
sans obligation de préavis. La reproduction partielle ou totale des plans, des textes ou des illustrations est interdite sans autorisation écrite.
117
Sistemi solari | Systèmes solaires
Componenti / Composants
Regolatore di flusso 3-Fluss
Valvola a sfera di mandata DN 25 V
Valvola a sfera di ritorno DN 25 VRRS con valvola di ritegno
Tubazione di mandata con degasatore incorporato
Maniglia rossa
Maniglia blu
Termometro
Calotte
Gruppo di sicurezza con manometro 0-10 bar, valvola di
sicurezza 6 bar, attacco vaso espansione
Kit supporto murale
Guarnizioni
Isolamento
Circolatore di ritorno
Supporto universale per centralina elettronica
