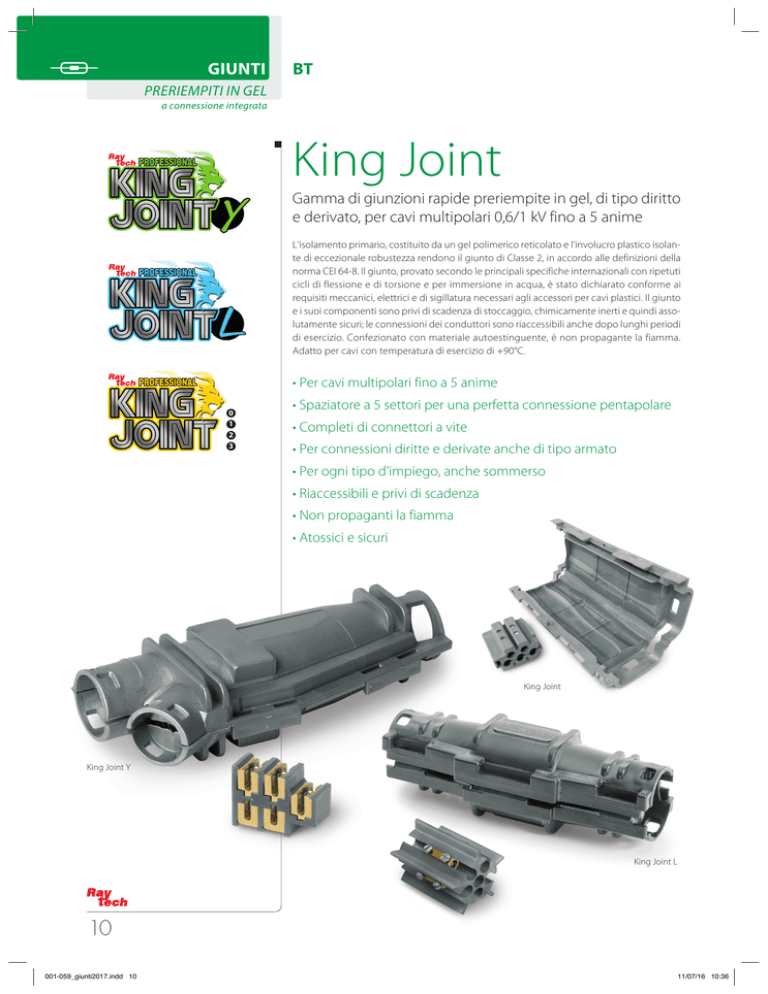

King Joint

GIUNTI
BT
PRERIEMPITI IN GEL
a connessione integrata
King Joint
Gamma di giunzioni rapide preriempite in gel, di tipo diritto
e derivato, per cavi multipolari 0,6/1 kV fino a 5 anime
L’isolamento primario, costituito da un gel polimerico reticolato e l’involucro plastico isolante di eccezionale robustezza rendono il giunto di Classe 2, in accordo alle definizioni della
norma CEI 64-8. Il giunto, provato secondo le principali specifiche internazionali con ripetuti
cicli di flessione e di torsione e per immersione in acqua, è stato dichiarato conforme ai
requisiti meccanici, elettrici e di sigillatura necessari agli accessori per cavi plastici. Il giunto
e i suoi componenti sono privi di scadenza di stoccaggio, chimicamente inerti e quindi assolutamente sicuri; le connessioni dei conduttori sono riaccessibili anche dopo lunghi periodi
di esercizio. Confezionato con materiale autoestinguente, è non propagante la fiamma.
Adatto per cavi con temperatura di esercizio di +90°C.
• Per
cavi multipolari fino a 5 anime
0
1
2
3
• Spaziatore a 5 settori per una perfetta connessione pentapolare
• Completi di connettori a vite
• Per connessioni diritte e derivate anche di tipo armato
•­­­Per ogni tipo d’impiego, anche sommerso
• Riaccessibili e privi di scadenza
• Non propaganti la fiamma
• Atossici e sicuri
King Joint
King Joint Y
King Joint L
10
001-059_giunti2017.indd 10
11/07/16 10:36
BT
GIUNTI
PRERIEMPITI IN GEL
a connessione integrata
Prestazioni elettriche:
CEI EN 50393 • CEI 20-33
(con prova sotto battente d’acqua
e acqua tra le anime del cavo)
Connettore a vite
Non propagazione
della fiamma:
CEI 20-35 • IEC 60332-1 • HD405-1
(per quanto applicabili)
Gel: UL 94-HB
Mescola Involucro: UL 94-V2
Grado di protezione: IPX8
Spaziatore a 5 settori
90°
Temperatura
di esercizio
Temperatura di posa:
-40°C / +50°C
Giunzione dei cavi
Gel
Connessione ultra rapida
Giunto preriempito
Connettore
a vite
Giunto preriempito
Spaziatore
a 5 settori
Gel
11
001-059_giunti2017.indd 11
11/07/16 10:36
GIUNTI
BT
PRERIEMPITI IN GEL
a connessione integrata
King Joint L
C
Giunzioni in linea anche di tipo armato
Prodotto
CONNESSIONI IN LINEA
Formazione cavo e sezioni conduttori
(n° x mm2)
A
B
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
20,5
105 x 55 x 55
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
24
180 x 60 x 60
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
31
210 x 65 x 65
2 x 1,5 - 6
• King Joint L6
3 x 1,5 - 6
4 x 1,5 - 6
5 x 1,5 - 6
Prodotto
CONNESSIONI IN LINEA
Formazione cavo e sezioni conduttori
(n° x mm2)
2 x 2,5 - 10
• King Joint L10
• King Joint L10 - ARM
3 x 2,5 - 10
4 x 2,5 - 10
5 x 2,5 - 10
Prodotto
CONNESSIONI IN LINEA
Formazione cavo e sezioni conduttori
(n° x mm2)
2 x 4 - 25
• King Joint L25
• King Joint L25 - ARM
3 x 4 - 25
4 x 4 - 25
5 x 4 - 25
I giunti del tipo ARM, completi del dispositivo di continuità,
sono adatti alla connessione di cavi armati a fili o a nastri d’acciaio.
Sequenza di installazione King Joint L
12
001-059_giunti2017.indd 12
11/07/16 10:36
BT
GIUNTI
PRERIEMPITI IN GEL
a connessione integrata
King Joint Y
C
Giunzioni derivate anche di tipo armato
CONNESSIONI DERIVATE
Formazione cavo e sezioni conduttori
(n° x mm2)
Prodotto
• King Joint Y6
• King Joint Y6 - ARM
P
D
2 x 1,5 - 6
2 x 1,5 - 4
3 x 1,5 - 6
3 x 1,5 - 4
4 x 1,5 - 6
4 x 1,5 - 4
5 x 1,5 - 6
5 x 1,5 - 4
A
Ø max cavi
(mm)
B
P
D
Dimensioni
AxBxC
(mm)
22,5
18,5
138 x 60 x 37
P : Cavo passante - D : Cavo derivato
CONNESSIONI DERIVATE
Formazione cavo e sezioni conduttori
(n° x mm2)
Prodotto
• King Joint Y16
• King Joint Y16 - ARM
P
D
2 x 4 - 16
2 x 1,5 - 4
3 x 4 - 16
3 x 1,5 - 4
4 x 4 - 16*
4 x 1,5 - 4
5 x 4 - 16*
5 x 1,5 - 4
Ø max cavi
(mm)
P
D
Dimensioni
AxBxC
(mm)
26
18,5
194 x 74 x 43
P : Cavo passante - D : Cavo derivato
* Per cavi armati sezione massima 10 mm2.
CONNESSIONI DERIVATE
Formazione cavo e sezioni conduttori
(n° x mm2)
Prodotto
• King Joint Y35
• King Joint Y35 - ARM
P
D
2 x 10 - 35
2 x 1,5 - 6
3 x 10 - 35
3 x 1,5 - 6
4 x 10 - 35*
4 x 1,5 - 6
Ø max cavi
(mm)
P
D
Dimensioni
AxBxC
(mm)
36
26
290 x 105 x 51
P : Cavo passante - D : Cavo derivato
* Per cavi armati sezione massima 25 mm2.
I giunti del tipo ARM, completi del dispositivo di continuità,
sono adatti alla connessione di cavi armati a fili o a nastri d’acciaio.
Sequenza di installazione King Joint Y
13
001-059_giunti2017.indd 13
11/07/16 10:36
GIUNTI
BT
PRERIEMPITI IN GEL
a connessione integrata
King Joint
Giunzioni in linea e derivate
C
A
B
Prodotto
Formazione cavo e sezioni conduttori (n° x mm2)
Connessioni Diritte
Connessioni Derivate
P
D
In linea
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
20,5
105 x 55 x 55
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
20,5
150 x 56 x 30
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
30
220 x 85 x 46
Ø
max cavi
(mm)
Dimensioni
AxBxC
(mm)
30
220 x 85 x 46
2 x 1,5 - 6
King Joint 0
3 x 1,5 - 6
4 x 1,5 - 6
-
-
5 x 1,5 - 6
P : Cavo passante - D : Cavo derivato
Prodotto
King Joint 1
Formazione cavo e sezioni conduttori (n° x mm2)
Connessioni Diritte
Connessioni Derivate
P
D
In linea
2 x 1,5 - 6
2x4
2 x 2,5
3 x 1,5 - 6
3x4
3 x 2,5
4 x 1,5 - 6
4x4
4 x 2,5
5 x 1,5 - 6
5x4
5 x 2,5
P : Cavo passante - D : Cavo derivato
Formazione cavo e sezioni conduttori (n° x mm2)
Connessioni Diritte
Connessioni Derivate
Prodotto
King Joint 2
Connettori
a crimpare
Connettori
a vite
P
D
2 x 4 - 25
2 x 4 - 16
2 x 10
2x6
3 x 4 - 25
3 x 4 - 16
3 x 10
3x6
4 x 4 - 25
4 x 4 - 16
4 x 10
4x6
5 x 4 - 25
5 x 4 - 16
5 x 10
5x6
P : Cavo passante - D : Cavo derivato
Prodotto
King Joint 3
Formazione cavo e sezioni conduttori (n° x mm2)
Connessioni Diritte
Connessioni Derivate
P
D
In linea
-
2 x 4 - 25
2 x 1,5 - 16
3 x 4 - 25
3 x 1,5 - 16
4 x 4 - 25
4 x 1,5 - 16
P : Cavo passante - D : Cavo derivato
Sequenza di installazione del separatore del King Joint 1 e 2
Clik
14
001-059_giunti2017.indd 14
11/07/16 10:37
