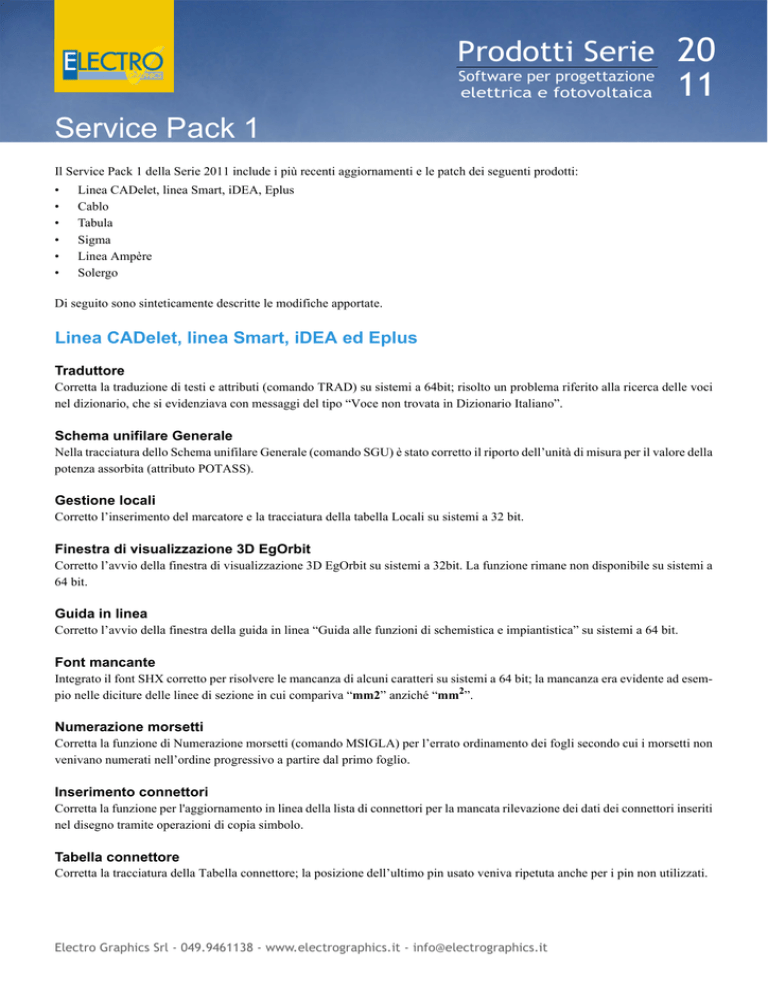

Service Pack 1
Il Service Pack 1 della Serie 2011 include i più recenti aggiornamenti e le patch dei seguenti prodotti:
•
•
•
•
•
•
Linea CADelet, linea Smart, iDEA, Eplus
Cablo
Tabula
Sigma
Linea Ampère
Solergo
Di seguito sono sinteticamente descritte le modifiche apportate.
Linea CADelet, linea Smart, iDEA ed Eplus
Traduttore
Corretta la traduzione di testi e attributi (comando TRAD) su sistemi a 64bit; risolto un problema riferito alla ricerca delle voci
nel dizionario, che si evidenziava con messaggi del tipo “Voce non trovata in Dizionario Italiano”.
Schema unifilare Generale
Nella tracciatura dello Schema unifilare Generale (comando SGU) è stato corretto il riporto dell’unità di misura per il valore della
potenza assorbita (attributo POTASS).
Gestione locali
Corretto l’inserimento del marcatore e la tracciatura della tabella Locali su sistemi a 32 bit.
Finestra di visualizzazione 3D EgOrbit
Corretto l’avvio della finestra di visualizzazione 3D EgOrbit su sistemi a 32bit. La funzione rimane non disponibile su sistemi a
64 bit.
Guida in linea
Corretto l’avvio della finestra della guida in linea “Guida alle funzioni di schemistica e impiantistica” su sistemi a 64 bit.
Font mancante
Integrato il font SHX corretto per risolvere le mancanza di alcuni caratteri su sistemi a 64 bit; la mancanza era evidente ad esempio nelle diciture delle linee di sezione in cui compariva “mm2” anziché “mm2”.
Numerazione morsetti
Corretta la funzione di Numerazione morsetti (comando MSIGLA) per l’errato ordinamento dei fogli secondo cui i morsetti non
venivano numerati nell’ordine progressivo a partire dal primo foglio.
Inserimento connettori
Corretta la funzione per l'aggiornamento in linea della lista di connettori per la mancata rilevazione dei dati dei connettori inseriti
nel disegno tramite operazioni di copia simbolo.
Tabella connettore
Corretta la tracciatura della Tabella connettore; la posizione dell’ultimo pin usato veniva ripetuta anche per i pin non utilizzati.
Electro Graphics Srl - 049.9461138 - www.electrographics.it - [email protected]
Service Pack 1
Numerazione fogli
Nella finestra di Numerazione fogli ora il dato Numero fogli viene mantenuto finché la casella Totale fogli è selezionata e il numero di fogli dello schema aperto non varia.
Commesse e archivi
Accesso all’archivio Ditte
Corretto l’accesso alla finestra dell'archivio Ditte effettuato dall’ambiente grafico di CADelet, Smart, Eplus, iDEA o da Ampère,
Sigma, Cablo, Tabula, Solergo. L’errore, del tipo “System Error”, si generava quando, dopo aver creato una commessa, si accedeva all'archivio Ditte per la scelta di Ditta esecutrice e Committente.
Inserimento voci dal Dizionario
Aggiunto un controllo per un caso di errore del tipo “Invalid point operation” in seguito a operazioni di drag&drop di voci dal
Dizionario al disegno. Il problema si poteva verificare successivamente ad operazioni di inserimento simboli dall’archvio articoli
tramite drag&drop.
Siglatura simbolo inserito dall’archivio Articoli
Il simbolo relativo ad una formazione inserito tramite drag&drop dall’archivio Articoli ora viene siglato automaticamente conformemente all’attivazione dell’opzione Aggiornamento automatico siglatura simboli in Preferenze ambiente grafico. In precedenza la siglatura automatica avveniva sempre.
Copia-Incolla su foglio di calcolo Excel
L’operazione di esportazione tramite Copia-Incolla di dati dall’archivio Distinta base ad Excel ora mantiene tutti i decimali specificati nei valori delle quantità di eventuali elementi presenti in distinta base.
Cablo
Cablaggi
Corretta l’analisi dei cablaggi per un caso di mancato riconoscimento di cavo associato nel disegno su filo collegato solamente a
un morsetto terminale. Di conseguenza in Cablo il cavo veniva indicato come Scollegato.
Esportazione targhette per sistema CAD CABEL
Migliorata la funzione Esportazione targhette per CAD CABEL.
Tabula
Descrizione relativa al codice articolo
Corretta la visualizzazione nella griglia della descrizione relativa al codice articolo caricata dal magazzino.
Sigma
Analisi costi
Corretto il ripristino dei prezzi dall’archivio materiali; nelle analisi prezzi contenenti articoli varianti impostati come articolo caratteristico si poteva verificare una perdita dell’articolo caratteristico.
Ubicazioni
Corretta la gestione delle ubicazioni per risolvere problemi di filtro in caso di ubicazioni con nomi “sormontabili”. Il problema
si ripercuoteva nella stampa dei totali importi nel riepilogo per livelli.
Electro Graphics Srl - 049.9461138 - www.electrographics.it - [email protected]
Service Pack 1
Stampe
Stampa computo metrico
Corretto il controllo che attiva o disattiva l’opzione Stampa importi in seguito alla selezione dell’opzione Stampa prezzi. In precedenza l’opzione Stampa importi poteva risultare disabilitata ma selezionata, con la conseguente stampa degli importi.
Stampe contabilità
Ottimizzata la formattazione della descrizione estesa nelle stampe.
Linea Ampère
Aggiornamento della temperatura massima del cavo
Corretto l’aggiornamento istantaneo della temperatura massima del cavo in seguito alla variazione dell'isolante: eliminato il messaggio obsoleto, segnalante un valore non valido, che si doveva confermare per proseguire con l’aggiornamento.
Verifiche
Migliorata la verifica dei cavi non commerciali: in alcuni casi, formazioni commerciali venivano riconosciute come non commerciale e segnalate per la modifica.
Calcolo
Risolto un caso di blocco del calcolo della rete in presenza di una particolare combinazione di valori di sezione dei cavi e regolazione delle spire dei trasformatori attiva.
Aggiunto un controllo per risolvere un errore nel calcolo delle correnti di guasto in presenza di convertitori su sistema IT: le correnti si presentano spropositate.
Proprietà utenza
Utenze motori
Aggiunto un controllo per risolvere un errore nell’editazione delle proprietà di utenze motore in corrente continua.
Utenze modulo fotovoltaico
Corretta la visualizzazione del valore della Potenza di picco nelle utenze modulo fotovoltaico; il valore non era coerente con la
potenza nominale, corretta, usata ai fini dei calcoli.
Solergo
Prezzi Minimi Garantiti GSE 2012
Aggiornata la gestione dei prezzi minimi garantiti GSE riconosciuti per l’anno 2012 per gli impianti in cessione di energia con
potenza nominale inferiore o uguale a 1MW.
L'Autorità per l'Energia Elettrica ed il Gas nella riunione del 28 luglio 2011 ha stabilito che i prezzi minimi garantiti riconosciuti
per l’anno 2012, per le diverse fonti e per i diversi scaglioni progressivi di energia elettrica immessa, sono pari a quelli in tabella,
aggiornati applicando il tasso di variazione annuale dei prezzi al consumo per le famiglie di operai e impiegati rilevato dall’Istat,
con arrotondamento alla prima cifra decimale secondo il criterio commerciale.
Electro Graphics Srl - 049.9461138 - www.electrographics.it - [email protected]
Service Pack 1
Schema elettrico
Corretto il riporto degli identificatori linee nello schema elettrico unifilare generato automaticamente dal programma. Per i cavi
di parallelo inverter, non venivano riportati nel modo corretto i blocchi degli identificatori linee.
