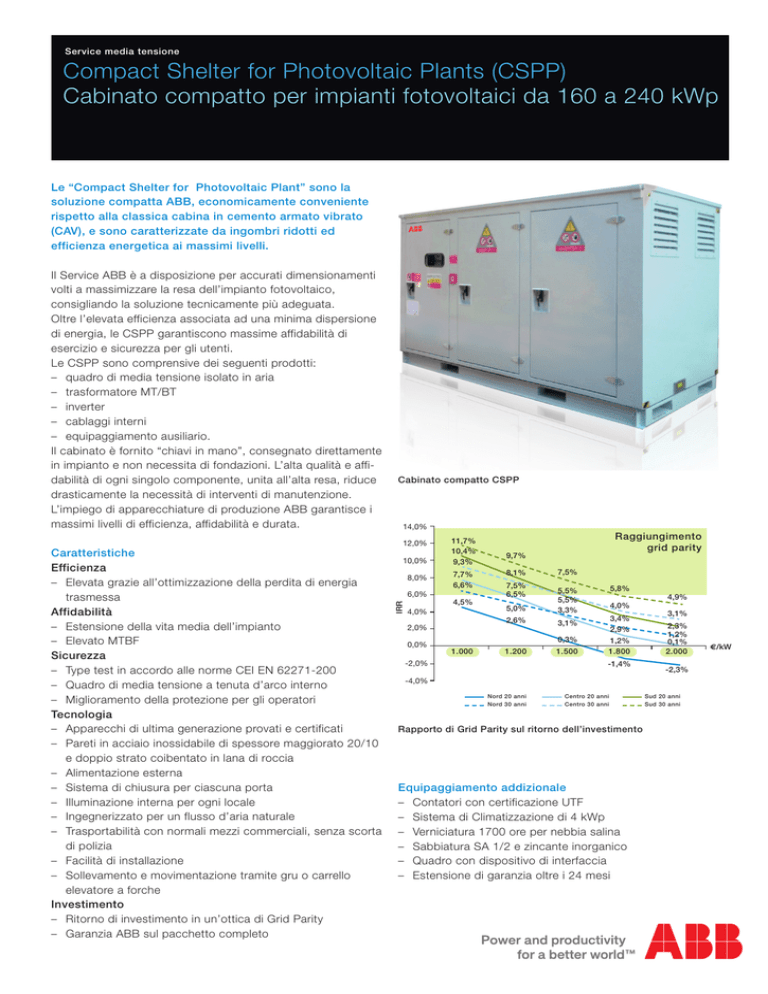

Compact Shelter for Photovoltaic Plants (CSPP) Cabinato

Service media tensione
Compact Shelter for Photovoltaic Plants (CSPP)
Cabinato compatto per impianti fotovoltaici da 160 a 240 kWp
Le “Compact Shelter for Photovoltaic Plant” sono la
soluzione compatta ABB, economicamente conveniente
rispetto alla classica cabina in cemento armato vibrato
(CAV), e sono caratterizzate da ingombri ridotti ed
efficienza energetica ai massimi livelli.
Caratteristiche
Efficienza
– Elevata grazie all’ottimizzazione della perdita di energia
trasmessa
Affidabilità
– Estensione della vita media dell’impianto
– Elevato MTBF
Sicurezza
– Type test in accordo alle norme CEI EN 62271-200
– Quadro di media tensione a tenuta d’arco interno
– Miglioramento della protezione per gli operatori
Tecnologia
– Apparecchi di ultima generazione provati e certificati
– Pareti in acciaio inossidabile di spessore maggiorato 20/10
e doppio strato coibentato in lana di roccia
– Alimentazione esterna
– Sistema di chiusura per ciascuna porta
– Illuminazione interna per ogni locale
– Ingegnerizzato per un flusso d’aria naturale
– Trasportabilità con normali mezzi commerciali, senza scorta
di polizia
– Facilità di installazione
– Sollevamento e movimentazione tramite gru o carrello
elevatore a forche
Investimento
– Ritorno di investimento in un’ottica di Grid Parity
– Garanzia ABB sul pacchetto completo
Cabinato compatto CSPP
14,0%
12,0%
10,0%
8,0%
6,0%
IRR
Il Service ABB è a disposizione per accurati dimensionamenti
volti a massimizzare la resa dell’impianto fotovoltaico,
consigliando la soluzione tecnicamente più adeguata.
Oltre l’elevata efficienza associata ad una minima dispersione
di energia, le CSPP garantiscono massime affidabilità di
esercizio e sicurezza per gli utenti.
Le CSPP sono comprensive dei seguenti prodotti:
– quadro di media tensione isolato in aria
– trasformatore MT/BT
–inverter
– cablaggi interni
– equipaggiamento ausiliario.
Il cabinato è fornito “chiavi in mano”, consegnato direttamente
in impianto e non necessita di fondazioni. L’alta qualità e affidabilità di ogni singolo componente, unita all’alta resa, riduce
drasticamente la necessità di interventi di manutenzione.
L’impiego di apparecchiature di produzione ABB garantisce i
massimi livelli di efficienza, affidabilità e durata.
11,7%
10,4%
9,3%
7,7%
6,6%
4,5%
4,0%
2,0%
0,0%
Raggiungimento
grid parity
9,7%
8,1%
7,5%
6,5%
7,5%
5,0%
5,5%
5,5%
3,3%
2,6%
3,1%
0,3%
1.000
1.200
-2,0%
1.500
5,8%
4,0%
3,4%
2,9%
1,2%
1.800
-1,4%
4,9%
3,1%
2,3%
1,2%
0,1%
2.000
-2,3%
-4,0%
Nord 20 anni
Centro 20 anni
Sud 20 anni
Nord 30 anni
Centro 30 anni
Sud 30 anni
Rapporto di Grid Parity sul ritorno dell’investimento
Equipaggiamento addizionale
– Contatori con certificazione UTF
– Sistema di Climatizzazione di 4 kWp
– Verniciatura 1700 ore per nebbia salina
– Sabbiatura SA 1/2 e zincante inorganico
– Quadro con dispositivo di interfaccia
– Estensione di garanzia oltre i 24 mesi
€/kW
Installazione
La soluzione è testata completamente
in fabbrica e consegnata direttamente in
sito, pronta per l’installazione, completa
di cablaggi interni.
Fondazioni non sono più necessarie.
Modulo standard con inverter centralizzato uscita in MT
4500
1030
1030
INVERTER 1
INVERTER 2
Forche
muletto
Passaggio
cavi DC
QUADRO MT
682
PASSAGGIO CAVI
SOTTO QUADRO
X
QUADRO
BT
Filtro
1900
2800
Filtro
TELAIO CON RETE
TRAFO 250 KVA MT/BT
Forche
muletto
VISTA DA “X”
PIANTA
Dati tecnici
LCSS-PV
Trasformatore
250 kVA doppio secondario 125 kVA 125 KVA
Tensione di isolamento
12/24 kV
Corrente di corto circuito del lato di media tensione
16 kA
Dimensioni massime del LCSS
2800x4500x1900 mm
Peso del cabinato
5000 kg
Perdite massime del trasformatore a vuoto e a carico
B0 = 800 W; Bk = 2400 W
Grado IP di protezione del compartimento del trasformatore
IP23D
Protezione compartimento lato media tensione e inverter
IP54
Classe termica del cabinato
K 10
Quadro di media tensione
UniSec con sezionatore fusibilato
Inverter
N° 2 PVS800 da 100 kWp
Connessioni in cavo fra il lato di media tensione e il trasformatore
Cavo unipolare 3x1x50 mmq ARG7H1R
Connessioni in cavo fra il lato di media tensione e il trasformatore
Cavo multipolare 3x1x150 mmq ARG7H1RX cada secondario
Potenza inverter AC
100 kWp x 2
Potenza inverter DC
120 kWp
Range tensione DC
450-850 V
Corrente DC
245 A
Corrente AC
195 A
Efficienza max inverter
98,0%
Efficienza euro inverter
97,5%
Perdite in standby
60 W
Frequenza
50 Hz
Voltage ripple
<3%
MPPT per inverter
1
Corrente nominale cada interruttore magnetotermico su lato Dc
In = 80 A
Numero di interruttori magnetotermici per inverter
3
Colore
RAL7035
Verniciatura
140 micron
Spessore lamiera
20/10
Per ulteriori informazioni contattare il Service presso:
ABB S.p.A.
Power Products Division
Unità Operativa Sace-MV
Via Friuli, 4
I-24044 Dalmine
Phone: +39 035 695 2713
Emergency Line h24: +39 335 750 5383
Fax:
+39 035 695 2792
E-mail: [email protected]
www.abb.it
Dati e immagini non sono impegnativi. In funzione dello sviluppo tecnico e dei prodotti, ci
riserviamo il diritto di modificare il contenuto di questo documento senza alcuna notifica.
© Copyright 2013 ABB.
All rights reserved.
1VCP000483 – Rev. -, it – 2013.02 (Foglio Tecnico) (mt)
Pannello asportabile
ventilatore
