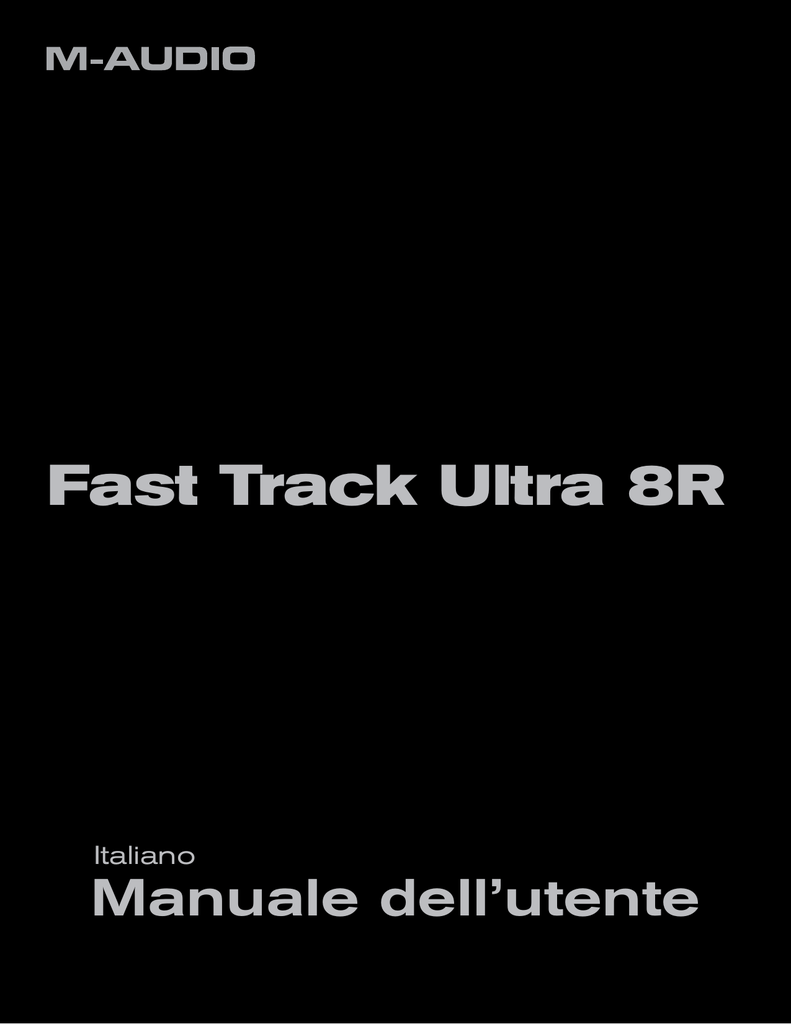

Fast Track Ultra 8R Italiano Manuale dell’utente Fast Track Ultra 8R Manuale dell’utente 1 Introduzione Grazie per aver scelto M-Audio Fast Track Ultra 8R. Fast Track Ultra 8R è stata progettata per fornire un’interfaccia audio e MIDI portatile di livello professionale per computer laptop o desktop Windows o Macintosh. Grazie alla comoda e affidabile connessione USB 2.0, Fast Track Ultra 8R fornisce al computer un’interfaccia audio straordinariamente flessibile, in grado di gestire con estrema semplicità qualsiasi operazione di registrazione. Fast Track Ultra 8R garantisce audio ad alta risoluzione a 24 bit da e per il computer, con frequenze di campionamento fino a 96kHz. Il DSP incorporato offre un’utile selezione di effetti di riverbero e delay e versatili opzioni di monitoraggio. Fast Track Ultra 8R fornisce inoltre sedici canali MIDI in ingresso e in uscita; il tutto in un design elegante, robusto e compatto. Si collega al computer con un singolo cavo USB e non necessita di nessun altro componente aggiuntivo. Fast Track Ultra 8R è l’ideale per home e project studio. Con otto ingressi, otto uscite e otto preamplificatori di alta qualità, caratterizzati dall’eccezionale tecnologia OctaneTM di M-Audio, Fast Track Ultra 8R offre un’interfaccia dal suono straordinario e di facile utilizzo per il proprio software audio digitale. Gli otto ingressi combinati XLR/TRS possono essere collegati a microfoni o apparecchiature con livello di linea, è dotata di alimentazione phantom commutabile in gruppi di quattro e attenuatori singoli da 20dB. I canali 1 e 2 sono dotati di insert e sono commutabili per il collegamento di strumenti. Il pannello posteriore offre anch’esso porte di ingresso e uscita MIDI, nonché ingressi e uscite S/PDIF dedicati presenti sul cavo breakout incluso. Inoltre, il pannello anteriore presenta due uscite per cuffie con controlli di livello indipendenti per il monitoraggio, indicatori di segnale in ingresso e di clipping, LED di ingresso e uscita MIDI e indicatori di alimentazione phantom, che rendono Fast Track Ultra 8R soluzione ideale sia per i principianti sia per gli utenti esperti di registrazione al computer. Anche se si è musicisti esperti o appassionati di registrazione digitale, è opportuno dedicare alcuni momenti alla lettura del presente manuale e familiarizzate con le caratteristiche e il funzionamento di Fast Track Ultra 8R. È anche possibile fare riferimento alla documentazione del software audio per comprendere meglio in che modo le caratteristiche di Fast Track Ultra 8R si integrino con il programma. L’esperienza e l’utilizzo di Fast Track Ultra 8R possono essere migliorati grazie a un’ottima conoscenza del software audio utilizzato. 1 Fast Track Ultra 8R Manuale dell’utente 2 Caratteristiche di Fast Track Ultra 8R • Otto ingressi microfono/linea bilanciati/sbilanciati su connettori XLR/TRS combinati • Due ingressi di livello strumento da 1/4” sul pannello anteriore • Otto preamplificatori microfonici di alta qualità, caratterizzati dall’eccezionale tecnologia OctaneTM di M-Audio • Controlli singoli del livello di ingresso dei preamplificatori microfonici con attenuatori da 20dB • Doppio indicatore a LED Segnale/Clip sul pannello frontale • Otto uscite di linea bilanciate/sbilanciate su connettori TRS • Due insert su jack TRS da 1/4” • Interruttori alimentazione phantom con indicatori LED sul pannello anteriore • Ingresso/uscita digitale S/PDIF stereo su connettori coassiali • Due connettori per cuffie stereo con controlli di livello individuali • Ingresso e uscita MIDI con indicatori MIDI I/O sul pannello frontale • Controllo del livello di uscita per la coppia di uscite principali 1/2 • Potente DSP incorporato che offre un mixer con configurazioni 16x2 a latenza prossima allo zero per il monitoraggio • Effetti di riverbero e delay integrati • Supporta frequenze di campionamento fino a 96kHz con risoluzione a 24bit • Sistema di sicurezza Kensington sul pannello posteriore • upporto driver per WDM/MME, ASIO2 (Windows XP, Windows Vista (32 bit edition)) S e CoreAudio (Mac OS X 10.4.11 / 10.5.2 o successivo) ➜ NOTA IMPORTANTE: Fast Track Ultra 8R è progettata come periferica USB 2.0. Il funzionamento USB 1.1 non è supportato. ➜ NOTA IMPORTANTE: Fast Track Ultra 8R deve essere alimentata tramite l’alimentatore in dotazione. Non funziona con l’alimentazione del bus USB. 2 Fast Track Ultra 8R 3 Manuale dell’utente Requisiti minimi del sistema Windows FastTrackUltra8RèsupportatainWindowsXPconServicePack2osuccessivooWindowsVista(edizioni32 bit).NonèsupportatainWindows2000,Windows98,98SEoWindowsME.Leggerelanotaseguenterelativaagli aggiornamenti di sistema prima di eseguire tali aggiornamenti al proprio sistema operativo. Requisiti minimi del sistema* Windows XP con SP2 Windows Vista (edizioni 32 bit) •Processore1,6GHz (ilrequisitodellaCPUpuòesseremaggiore perilaptop) •DirectX9.0c •Processore1,6GHz (ilrequisitodellaCPUpuòesseremaggioreperi laptop) •PortaUSB2.0 •PortaUSB2.0 •512MBRAM •1GBRAM Mac OS X FastTrackUltra8RèsupportatadaPCbasatisuInteloPowerPCcheeseguonoMacOSXversione10.4.11o10.5.2o successiva. Requisiti minimi del sistema* PowerPC Intel •MacOSX–10.4.11/10.5.2 •MacOSX–10.4.11/10.5.2 •PortaUSB2.0nativa •PortaUSB2.0nativa •512MBRAM •512MBRAM •CPUG41GHz (SchedeG4Acceleratornonsupportate) •CPUIntel * M-Audio consiglia di verificare i requisiti minimi di sistema relativi al software, poiché questi possono essere superiori a quelli sopra indicati. NOTA IMPORTANTE: Fast Track Ultra 8R è stata progettata come periferica USB 2.0. Il funzionamento USB 1.1 non è supportato. Nota importante sugli aggiornamenti di sistema: verificare sulla pagina di download dei driver di M-Audio all’indirizzo http://www.m-audio.com/drivers l’eventuale disponibilità di un driver aggiornato, prima di decidere se installare aggiornamenti del sistema operativo. Prima del rilascio di nuovi driver M-Audio, questi vengono collaudati per l’uso con le versioni del sistema operativo disponibili in quel momento. Quando vengono rilasciati aggiornamenti per un sistema operativo da Microsoft o Apple, tutti driver M-Audio devono essere collaudati nuovamente ed eventualmente aggiornati per assicurarne il funzionamento corretto. M-Audio consiglia di evitare di installare gli aggiornamenti del sistema operativo finché non è stato pubblicato un driver sul sito M-Audio per tale specifico sistema operativo. 3 Fast Track Ultra 8R 4 Manuale dell’utente Controlli e connettori Pannello frontale 1 1 2 2 3 3 4 3 4 5 3 4 5 3 4 5 3 4 5 3 4 5 3 4 5 11 4 5 12 5 13 6 14 7 10 9 8 9 8 1. Ingressi strumento 1 e 2 (Inst): questi connettori del pannello anteriore forniscono ingressi con livello strumento per i canali 1 e 2. Ciascuno di questi due ingressi accetta un segnale con livello strumento ad alta impedenza su Jacksbilanciatoda1/4”.Impostarel’interruttoreMic/Line-Instrumentsullaposizione“in”perattivarel’ingressodel pannello anteriore corrispondente. 2. Interruttori Mic/Line - Instrument ( / ) : questi interruttori selezionano la sorgente in ingresso dei canali 1/2 tra gli ingressi strumento del pannello anteriore e quelli Mic/Line del pannello posteriore. 3. Indicatori di clipping LED (Clip): questi LED si illuminano quando un segnale in ingresso raggiunge un livello di clipping sostenuto. Ridurre il livello del guadagno in ingresso se il LED si illumina in rosso in modo stabile. 4. Indicatori di livello LED: questi LED si illuminano in verde quando è presente un segnale in ingresso di almeno -40dbfs sull’ingresso corrispondente. 5. Manopole Gain/Pad microfono/strumento 1-8 (Manopola tirata -20dB): queste manopole consentono di regolare il livello di guadagno in ingresso dei canali da 1 a 8. Tirando la manopola si attiva un’attenuazione di 20 dBsull’ingressodelmicrofonoedellostrumento.Premendolamanopolasidisattival’attenuatore.(Siosserviche i controlli di livello influiscono solo sugli ingressi microfono XLR e su quelli strumento del pannello anteriore e non sugliingressidilinea). 6. Interruttori alimentazione Phantom (Phantom Power): Premendo questi interruttori si attiva la circuitazione dell’alimentazionephantomperilgruppocorrispondentedeiquattroingressimicrofonici(da1a4oda5a8), illuminandoilLEDPhantomPowereinviandol’alimentazionea48VaiquattroingressiXLRassociati,perl’usocon microfoni a condensatore che richiedono alimentazione esterna. 7. LED alimentazione phantom: questi LED rossi si accendono per indicare che l’interruttore dell’alimentazione phantomcorrispondenteèstatopremuto,inviandol’alimentazionedi+48ValgrupposelezionatodiquattroingressiMic. 8. Livelli uscita cuffie ( 1 / 2 ): queste due manopole controllano il livello del volume delle due uscite per cuffie. 9. Uscite cuffie ( 1 / 2 ):questidueconnettoristereo(TRS)da1/4”sonoindipendentidallivellodiuscitaaudio principale e sono controllati dalle manopole di uscita cuffie. Il primo connettore cuffie produce lo stesso segnale audio delle uscite del pannello posteriore 1/2, mentre il secondo produce lo stesso segnale audio delle uscire del pannelloposteriore3/4. 10. Livello uscita principale (Output):questamanopolacontrollaillivellodiuscitaprincipale(uscite1/2). 11. LED ingresso MIDI (MIDI In): questo LED verde si accende quando sono presenti dati MIDI all’ingresso MIDI. 12. LED uscita MIDI (MIDI Out): questo LED verde si accende quando sono presenti dati MIDI dall’uscita MIDI. 13. Interruttore di accensione ( ): premendo questo pulsante si accende Fast Track Ultra 8R e si illumina il LED di alimentazione del pannello anteriore. L’unità deve essere collegata all’alimentatore esterno. 14. LED alimentazione (Power): questo LED blu si accende quando si preme l’interruttore di accensione e l’unità riceve l’alimentazione dall’alimentatore esterno. 4 Fast Track Ultra 8R Manuale dell’utente Pannello posteriore 18 19 21 20 17 16 15 15. Ingresso alimentazione (9V CC 3,5A - 4A): collegare a questo jack l’alimentatore in dotazione. NOTA: Fast Track Ultra 8R è progettata per funzionare con alimentazione a 9V CC con valori di corrente nominali di 3,5 - 4 A. Se è necessario acquistare un alimentatore supplementare per Fast Track Ultra 8R, accertarsi che il modello presenti la polarità e i valori nominali corretti. Alimentatori di ricambio sono disponibili presso il webstore di M-Audio. 16. Connettore USB ( nel computer host. USB 2.0): collegare a questa porta un cavo USB standard, inserendo l’altra estremità NOTA: Fast Track Ultra 8R è una periferica USB 2.0 e deve essere collegata a una porta USB 2.0 del computer. Il funzionamento USB 1.0/1.1 non è supportato. 17. Morsetto lucchetto Kensington® ( proteggere l’unità contro il furto. ):questoconnettoreècompatibileconicavidisicurezzaKensington® per 18. Connettore MIDI e S/PDIF (MIDI S/PDIF): il cavo breakout in dotazione connesso a questo jack multi-pin fornisceingressoeuscitaMIDIsuconnettoriDINa5pineingressoeuscitaS/PDIFsuconnettoriRCAcoassiali. •QuandoilmenuadiscesaSyncSource(Sorgentedisincronizzazione)èimpostatosu“External”(Esterno) nel Pannello di controllo, i canali in ingresso 7 e 8 ricevono il segnale dall’ingresso S/PDIF invece che dagli ingressi analogici 7/8. •IlsegnaleinuscitaS/PDIFèidenticoaquellodelleuscitedilinea7/8. •L’uscitaS/PDIFsupportainoltreiformatisurroundcodificatiAC-3oDTSpassanti. 19. Uscite linea:questiottoconnettori(TRS)bilanciati/sbilanciatida1/4”fornisconoottousciteanalogiche.Illivello delle uscite 1/2 è controllato dalla manopola del volume principale del pannello anteriore. Il segnale presente sulle uscite 7 e 8 viene duplicato sulle uscite S/PDIF. 20. Ingressi Mic/Linea: questi otto connettori combinati forniscono otto ingressi analogici e possono accogliere sorgentimicrofonicheodilivellodilineatramiteconnettoriXLRoTRSda1/4”oTS.Gliingressimicrofonici(XLR) instradanoisegnaliversoipreamplificatoridell’interfaccia,mentreiconnettoridilivellodilinea(1/4”)bypassanoi preamplificatori. asorgenteiningressodeicanali1e2puòessere L selezionatatramitegliinterruttoriMic/Line–Instrumentdel pannello anteriore tra ingressi Mic/Line o ingressi Instrument del pannello anteriore. elezionando“External”nelmenuadiscesaSyncSource S nel Pannello di controllo, si attiva l’ingresso S/PDIF come sorgente di segnale dei canali in ingresso 7 e 8. Gli ingressi Mic/Line 7 e 8 saranno disabilitati in questa configurazione. 21. Insert: i connettori insert consentono di aggiungere effetti esterni(compressori,limitatori,ecc.)nelpercorsodelsegnale dei primi due canali di Fast Track Ultra 8R. Gli effetti esterni vengono“inseriti”trailpreamplificatoreeilconvertitoreA/D. uesticonnettoriTRSda1/4”sonoattivisoloquandoè Q connessoaessiunospecialecavo“insert”(perulteriori informazioni su questi cavi, vedere il riquadro intitolato “Informazionisuicaviinsert”.Senonèconnessoalcuncavo, tali connettori non influiscono sul percorso del segnale. Informazioni sui cavi insert: Un cavo insert è costruito in modo da inviare e ricevere i segnali tramite un singolo cavo. Questo cavo è caratterizzato da un connettore “TRS” (punta, anello, schermo) ad un capo e dall’altro capo due connettori “TS” (punta, schermo). Il lato con il connettore TRS va collegato an uno dei due Jack insert di Fast Track Ultra 8R. I connettori TS sono solitamente contrassegnati con le scritte “send” e “return”. Collegare il connettore “send” all’ingresso del processore esterno mentre il connettore return va collegato all’uscita. Questo consente di inviare il segnale al processore esterno e di reinviarlo processato direttamente ai convertitori A/D di Fast Track Ultra 8R. 5 Fast Track Ultra 8R Manuale dell’utente 5 Installazione di Fast Track Ultra 8R Per ulteriori informazioni sull’installazione di Fast Track Ultra 8R, consultare la Guida rapida acclusa. 6 Collegamenti hardware Registrare dagli ingressi microfonici Fast Track Ultra 8R può registrare simultaneamente l’audio da un numero massimo di otto microfoni, connessi ai canali da 1 a 8 tramite i connettori di ingresso Mic/Line del pannello posteriore. Sugli ingressi 1 e 2, gli interruttori di selezione Mic/Line – Instrument devono essere impostati sulla posizione Mic/Line (out). Registrare dagli ingressi di linea Fast Track Ultra 8R può registrare simultaneamente l’audio da un numero massimo di otto ingressi di linea, connessi ai canali da 1 a 8 tramite i connettori di ingresso Mic/Line del pannello posteriore. Sugli ingressi 1 e 2, gli interruttori di selezione Mic/Line – Instrument devono essere impostati sulla posizione Mic/Line (out). Inoltre, i potenziometri di guadagno per gli ingressi microfonici associati devono essere abbassati quando si utilizzano gli ingressi di linea, onde evitare l’amplificazione di rumore indesiderato. Registrare dagli ingressi strumento Fast Track Ultra 8R può registrare contemporaneamente fino a due sorgenti individuali con livello strumento, connessi agli ingressi 1 e 2 tramite gli ingressi strumento del pannello anteriore. Gli interruttori di selezione Mic/Line - Instrument devono essere impostati sulla posizione Instrument (in). Registrare dall’ingresso digitale Fast Track Ultra 8R può registrare due canali di ingresso digitale sui canali 7 e 8 tramite l’ingresso S/PDIF del pannello posteriore. Collegare una sorgente S/PDIF digitale all’ingresso S/PDIF sul pannello posteriore. Andare sulla scheda Settings (Impostazioni) nel Pannello di controllo di Fast Track Ultra 8R e selezionare “External” come sorgente di sincronizzazione per attivare l’ingresso S/PDIF e assicurare il corretto segnale di clock digitale. Per ulteriori informazioni sulla sincronizzazione digitale, vedere la sezione Sorgente di sincronizzazione di questo Manuale dell’utente. Regolazione del livello di uscita Collegare le uscite di linea del pannello posteriore a una console di mixing, a un amplificatore o a monitor alimentati. Le uscite 1 e 2 possono essere controllate direttamente dalla manopola di livello di uscita principale sul pannello anteriore. Altre uscite vengono controllate tramite la propria applicazione DAW o il pannello di controllo di Fast Track Ultra 8R. Monitoraggio delle cuffie Utilizzare le schede del Pannello di controllo “Monitor 1/2” e “Monitor 3/4” per creare mix di monitor separati per le uscite cuffie del pannello anteriore. Per ulteriori informazioni sulla creazione dei mix monitor, vedere la sezione intitolata “Schede Monitor”. 6 Fast Track Ultra 8R Manuale dell’utente 7 Uso di Fast Track Ultra 8R Impostazione dei livelli di registrazione Utilizzo degli ingressi microfono, linea e strumento Collegare agli ingressi Mic/Line - Instrument il microfono, lo strumento o la sorgente di linea. Accertarsi che l’interruttore Mic/Line - Instrument del canale associato sia impostato sulla posizione corretta per gli ingressi prescelti e che il guadagno in ingresso sia ruotato completamente in senso antiorario. Se si utilizza un microfono a condensatore, accertarsi di attivare l’interruttore Phantom Power (Alimentazione Phantom) per il gruppo corrispondente di canali di ingresso (dopo aver collegato il microfono all’ingresso XLR). Se si utilizza l’ingresso Microphone o Instrument, alzare lentamente il livello in ingresso finché il LED di segnale in ingresso non diventa verde in modo abbastanza stabile, mentre si esegue un test di ascolto dei livelli di ingresso (ossia, suonando la chitarra o parlando al microfono, ecc.). Se il segnale del microfono determina il clipping dell’ingresso anche con l’impostazione di guadagno minimo, tirare la manopola Mic Input Gain per attivare l’attenuatore da 20 dB. In questo modo si attenuano ulteriormente (riducono) i livelli del segnale per impedire la distorsione all’ingresso. ➜ I MPORTANTE: quando si registra da un microfono e si monitora nella stessa stanza,si consiglia di disattivare gli altoparlanti e di monitorare attraverso le cuffie. Così facendo si riduce enormemente la possibilità di intensi loop di feedback che potrebbero danneggiare le apparecchiature (o l’udito). Uso degli ingressi S/PDIF coassiali Collegare l’uscita S/PDIF della periferica audio esterna all’ingresso S/PDIF situato sul cavo breakout del pannello posteriore. Il livello del segnale ricevuto all’ingresso S/PDIF In rappresenta il livello di registrazione del segnale. Eventuali regolazioni del livello del segnale devono essere effettuate alla sorgente. Se si dispone di un controllo di livello di uscita sulla periferica collegata agli ingressi S/PDIF, regolare il controllo del livello di uscita per cambiare il livello di registrazione. La maggior parte dei software di registrazione consente di aggiungere guadagno a una registrazione effettuata a un livello inizialmente troppo basso, ma è necessario evitare che il livello di registrazione non raggiunga la distorsione (segnale che raggiunge il rosso) durante la registrazione. Nota: per utilizzare l’ingresso S/PDIF, occorre configurare la sorgente sync di Fast Track Ultra 8R su “External”. Per ulteriori informazioni, consultare la sezione seguente sul Pannello di controllo e la documentazione del software. Impostazione della frequenza di campionamento La frequenza di campionamento di Fast Track Ultra 8R è 44,1 kHz. Le frequenze di campionamento supportate sono 44,1, 48, 88,2 e 96 kHz. La maggior parte delle applicazioni consentono di impostare la frequenza di campionamento all’interno del software audio. È inoltre possibile cambiare la frequenza di campionamento nel Pannello di controllo. Si consiglia di non modificare la frequenza di campionamento dal pannello di controllo mentre l’applicazione DAW è in esecuzione, in quanto ciò può determinare comportamento imprevisto in alcune applicazioni. Per ricevere un segnale digitale tramite l’ingresso S/PDIF, sarà necessario cambiare l’impostazione “Sync Source” del Pannello di controllo (nella scheda Settings) su “External”, dopodiché Fast Track Ultra 8R rileverà automaticamente un segnale digitale in ingresso e ne riceverà la frequenza di campionamento dalla sorgente S/PDIF entrante. 7 Fast Track Ultra 8R Manuale dell’utente 8 Mixing monitor FastTrackUltra8Rècaratterizzatadaquattromixermonitor16x2separati.QuestiquattromixersitrovanonelPannello dicontrollo,nelleschedeconladicitura“Monitor1/2”,“Monitor3/4”,“Monitor5/6”e“Monitor7/8”einstradanoleproprie uscitemiscelaterispettivamentealleuscitehardware1/2,3/4,5/6e7/8. Ciascunodiquestimixerpuòessereutilizzatopercreareun“mixmonitor”stereoconlatenzaprossimaallozero,costituito da qualsiasi combinazione di ingressi hardware o uscite software. Si tratta si una funzione assai comoda durante le registrazioni“overdub”,poichéconsentediimpostarefacilmentemonitoraggipersonalizzatiperunmassimodiquattro personediverse.Èpossibile,adesempio,crearemixseparatiperilvocalist,ilchitarrista,ilbassistaeilbatteristadiuna bandefornireaciascunmembrounmixindividuale,adattoallespecificheesigenzedellostesso. Inoltre,poichéilmixingmonitorègestitodalpotenteDSPMXCoreall’internodiFastTrackUltra8R,noncisideve preoccupare dell’eventuale latenza audio che potrebbe prodursi durante il monitoraggio attraverso l’applicazione di registrazione audio—tutti gli ingressi hardware e tutti i segnali prodotti dal software di registrazione* possono essere miscelati praticamente senza alcuna latenza e inviati alle uscite hardware. * Instradamento dei segnali di uscita software: Quando si selezionano i canali di uscita 1/2 dell’applicazione audio, il segnale non viene inviato direttamente alle uscite fisiche dell’hardware sul pannello posteriore di Fast Track Ultra 8R; il segnale viene dapprima inviato alla sezione Monitor 1/2 del Pannello di controllo. Per impostazione predefinita, il mixer monitor su questa scheda del Pannello di controllo passa quindi il segnale inalterato alle uscite hardware 1/2. Tuttavia, questa scheda fornisce un controllo aggiuntivo sui segnali inviati alle uscite hardware 1/2. È possibile utilizzare i fader, le manopole pan e altri controlli sulla scheda Monitor 1/2 per aggiungere e unire i segnali provenienti dagli ingressi fisici 1-8 e dai rimanenti sei canali di ritorno software e creare un mix stereo, che viene quindi instradato verso le uscite hardware 1/2 del pannello posteriore. Lo stesso principio si applica quando si selezionano i canali di uscita 3/4, 5/6 o 7/8 dall’applicazione audio. Questi segnali vengono inviati alle rispettive schede del Pannello di controllo “Monitor 3/4”, “Monitor 5/6” e “Monitor 7/8”, miscelati con altri segnali se lo si desidera, quindi instradati verso le rispettive uscite fisiche 3/4, 5/6 o 7/8. Fast Track Ultra 8R Manuale dell’utente 9 Inputs DAW In Out 1 2 3 4 5 6 7 8 Record unaltered to Monitor Mix Inputs Analog In Software Return In DAW Out Monitor Mixer 1/2 1 2 3 4 5 6 7 8 Record unaltered to Monitor Mix Analog In Software Return Monitor Mixer 3/4 Monitor Mixer 3/4 Inputs In DAW Out 1 2 3 4 5 6 7 8 Record unaltered to Monitor Mix Analog In Software Return Monitor Mixer 5/6 Monitor Mixer 5/6 Inputs In DAW Out 1 2 3 4 5 6 7 Record unaltered to Monitor Mix Analog In Software Return Monitor Mixer 7/8 Monitor Mixer 7/8 Out 1/2 ( and headphone 1 ) Out 3/4 ( and headphone 2 ) Out 5/6 Out 7/8 ( and S/PDIF ) 8 Fast Track Ultra 8R 8 Manuale dell’utente Pannello di controllo del software Il pannello di controllo del software di Fast Track Ultra 8R è progettato per fornire un’interfaccia semplice e intuitiva per controllare e monitorare i segnali dal proprio DAW e dagli ingressi e uscite di Fast Track Ultra 8R. Per aprire il Pannello di controllo: In Windows, aprire il Pannello di controllo di Fast Track Ultra 8R facendo doppio clic sull’icona M-Audio applicazionioppuredalmenuStart>Pannellodicontrollo(visualizzazioneclassica). Fare doppio clic sull’icona rossa di M-Audio. Windows XP Windows Vista In Mac OS X, fare clic sull’icona M-Audio nella finestra di preferenze di sistema. sulla barra delle 10 Fast Track Ultra 8R Manuale dell’utente Il pannello di controllo presenta otto schede sulla parte superiore dello schermo. Tali schede forniscono l’accesso a funzioni speciali di Fast Track Ultra 8R, esse sono descritte in dettaglio di seguito. Schede Monitor Le quattro schede Monitor sono simili come layout e funzionamento e consentono di creare quattro mix monitor separati dagli otto ingressi hardware e dagli otto ritorni software dell’applicazione audio. Ciascuna scheda controlla una coppia distinta di uscite: Monitor 1/2 → Uscite hardware 1/2 (e uscita cuffie 1) Monitor 3/4 → Uscite hardware 3/4 (e uscita cuffie 2) Monitor 5/6 → Uscite hardware 5/6 Monitor 7/8 → Uscite hardware 7/8 (e uscita S/PDIF) Le uscite delle schede Monitor corrispondono alle uscite hardware di Fast Track Ultra 8R. Le uscite Monitor 7/8 sono duplicate sulle uscite di linea analogiche e sull’uscita digitale S/PDIF. 11 Fast Track Ultra 8R Manuale dell’utente Canali di ingresso: I primi otto canali su ciascuna delle pagine Monitor corrispondono agli otto ingressi analogici. Gli ingressi 7 e 8 sono commutabili tra gli ingressi analogici e gli ingressi digitali S/PDIF tramite il menu a discesa Sync Source nel Pannello di controllo. Quando la sorgente di sincronizzazione è impostata su “External”, i canali in ingresso 7 e 8 ricevono il rispettivo segnale dall’ingresso S/PDIF. I successivi otto canali sono i ritorni dal software applicativo DAW. Qualsiasi canale tra questi 16 può essere inviato a uno degli otto bus di uscita disponibili, selezionando la scheda Monitor per la coppia di uscita desiderata e impostando rispettivamente i livelli dei canali in ingresso e del ritorno del software. Ciascun canale fornisce quanto segue: Indicatore di livello: controlla il livello in ingresso del canale Controllo Pan: imposta la posizione del segnale entro la coppia dei canali di uscita sinistro e destro Pulsante Solo: imposta in “assolo” il segnale in uscita di tale canale nei canali di uscita Pulsante Mute: tacita il segnale in uscita di tale canale sui canali di uscita Pulsante Fader di livello: controlla il livello del segnale di tale canale inviato ai canali di uscita Controllo Send: controlla il livello del segnale di tale canale inviato agli effetti del DSP interno. Link: collega insieme una coppia di canali. Quando il pulsante Link è attivo, le modifiche apportate a un canale influenzano anche il canale adiacente (collegato). NOTA: solo le uscite Monitor 1/2 e 3/4 possono utilizzare il DSP interno di Fast Track Ultra 8R. Pertanto le schede mixer Monitor per le uscite 5/6 e 7/8 non forniscono controlli Send. ➜ I MPORTANTE: si osservi che le modifiche apportate al mix di monitoraggio sono completamente indipendenti dal DAW e non ne influenzano i segnali in registrazione. Canali di uscita La parte destra di ciascuna scheda Monitor fornisce indicatori e fader di livello per la coppia di uscite stereo corrispondenti. Ciascun fader di uscita della scheda Monitor controlla il livello di uscita inviato a tale coppia di uscite hardware. Le schede Monitor corrispondono a ciascuna coppia di uscite Line hardware. Le uscite Monitor 7/8 sono duplicate sulle uscite di linea analogiche e sull’uscita digitale S/PDIF. Tra i sedici canali di ingresso e di uscita è presente il pulsante Bypass. Attivando questo pulsante si bypassano gli effetti del DSP interno, consentendo di monitorare il segnale senza effetti. NOTA: solo le uscite Monitor 1/2 e 3/4 possono utilizzare il DSP interno di Fast Track Ultra 8R. Pertanto le schede mixer Monitor per le uscite 5/6 e 7/8 non forniscono pulsanti Bypass. 12 Fast Track Ultra 8R Manuale dell’utente Scheda Impostazioni Impostazioni Frequenza di campionamento Il menu a discesa “Sample Rate” (Frequenza di campionamento) consente di selezionare la frequenza di campionamento corrente del clock interno di Fast Track Ultra 8R. Le frequenze di campionamento disponibili sono 44,1, 48, 88,2 e 96 kHz. La frequenza di campionamento predefinita è 44,1 kHz. Si osservi che questo menu a discesa è disabilitato se Fast Track Ultra 8R è impostata per la sincronizzazione con clock esterno. Stato del segnale esterno Questa finestra visualizza i messaggi che indicano lo stato di sincronizzazione corrente: e lo stato nella scheda Settings (vedere di seguito la sezione Clock) è impostato su “Internal” (Interno), Signal S Status visualizzerà il seguente messaggio: “Poiché il segnale di sincronizzazione è interno, la frequenza di campionamento può essere regolata e i segnali digitali esterni saranno ignorati”. Si sarà in grado di regolare la frequenza di campionamento mediante il menu a discesa Sample Rate. Si consiglia di non modificare la frequenza di campionamento dalla scheda Settings mentre l’applicazione DAW è in esecuzione, in quanto ciò può determinare comportamento imprevisto in alcune applicazioni. e lo stato nella scheda Settings (vedere di seguito la sezione Clock) è impostata su “external” e si riceve un S segnale digitale valido sull’ingresso S/PDIF, il pannello Signal Status visualizzerà questo messaggio: “Poiché la sorgente di sincronizzazione è esterna, la frequenza di campionamento non può essere regolata. Tuttavia, poiché è presente un segnale esterno valido, la frequenza di campionamento vi corrisponderà esattamente”. a frequenza di campionamento è determinata dal dispositivo esterno e non può essere modificata dal Pannello L di controllo di Fast Track Ultra 8R. Per questa ragione, il menu a discesa Sample Rate visualizzerà la frequenza di campionamento in ingresso, ma non ne consentirà la modifica. e lo stato nel pannello Clock (vedere di seguito la sezione Clock) è impostato su “external” (esterno), ma non si S riceve un segnale digitale valido sull’ingresso S/PDIF di Fast Track Ultra 8R, il pannello Signal Status visualizzerà il seguente messaggio: “Poiché la sorgente di sincronizzazione è esterna, la frequenza di campionamento non può essere regolata. Fintanto che non è presente un segnale esterno valido, la frequenza di campionamento rimarrà di 44,1 kHz”. 13 Fast Track Ultra 8R Manuale dell’utente 14 Sync Source QuestomenuadiscesaconsentediselezionarelasorgentediclockdiFastTrackUltra8R.Persincronizzarel’interfaccia suunasorgenteesternadigitale(ossia,segnaleS/PDIFiningresso),selezionarel’impostazione“External”.Per sincronizzareFastTrackUltra8Rsulproprioclockinterno,selezionare“Internal”.Perulterioriinformazionisull’ingresso digitale e il segnale di clock, vedere il riquadro seguente. Informazioni sul clock esterno L’audio digitale è basato su campioni. Ad esempio, una registrazione digitale a una frequenza di campionamento di 44,1 kHz contiene 44.100 campioni, o “istantanee” digitali al secondo. Ogni periferica audio digitale possiede il proprio clock interno, o quarzo, per generare e controllare l’esatta frequenza e temporizzazione di questi campioni per ogni secondo. Affinché due o più periferiche audio digitali funzionino insieme, solo uno dei clock può assumere il controllo (Master), mentre qualsiasi altra periferica deve essere sincronizzata con il clock di tale periferica (Slave). Altrimenti, l’audio risultante suonerà distorto, riprodotto a velocità errata o con crepitii e scoppiettii. È possibile impostare Fast Track Ultra 8R in modo che funzioni da Word Clock Master (“Interno”) se connessa digitalmente ad altre periferiche audio digitali: Collegare l’uscita S/PDIF di Fast Track Ultra 8R all’ingresso S/PDIF di un’altra periferica audio digitale e configurare quest’ultima in modo da sincronizzare il proprio ingresso S/PDIF (rendendola word clock Slave). In alternativa, è possibile impostare un’altra periferica che funga come Word Clock Master e designare Fast Track Ultra 8R come word clock slave: Collegare l’uscita digitale S/PDIF della periferica audio esterna all’ingresso S/PDIF di Fast Track Ultra 8R. Selezionare ”External” come impostazione di origine del clock dal Pannello di controllo di Fast Track Ultra 8R. Fast Track Ultra 8R funziona ora in sincronia con il segnale S/PDIF generato dall’altra periferica. Si osservi che Fast Track Ultra 8R può ricevere solo il segnale in ingresso dal proprio ingresso S/PDIF quando l’impostazione di clock è configurata su “External.” In questa configurazione, i canali in ingresso 7 e 8 ricevono il proprio segnale dall’ingresso S/PDIF invece che dagli ingressi Mic/Line 7/8. Impostazioni driver Dimensione buffer ASIO/WDM (solo Windows) La latenza rappresenta il tempo richiesto perché il segnale di ingresso passi attraverso il software audio e arrivi all’uscita.Questalatenzapuòdeterminareunritardoindesideratodurantel’overdubbingditracceesistenti. uestomenuadiscesaconsentediselezionareladimensionedelbufferincampioni.Bufferdidimensioni Q minori comportano una latenza inferiore, ma potrebbero non funzionare bene con sistemi più lenti, causando crepitii, scoppiettii e scariche nella riproduzione audio. ’impostazionepredefinitadelbufferè256.Sesiriscontranocrepitiiescoppiettiinell’audio,provaread L aumentare la dimensione del buffer. ASIO Direct Monitoring (Monitoraggio diretto ASIO) - (solo Windows) Molte applicazioni Windows che supportano ASIO 2.0, supportano anche il monitoraggio diretto ASIO. Il monitoraggio diretto ASIO consente al software compatibile ASIO di accedere a distanza e controllare alcune funzioni di routing e monitoraggio del Pannello di controllo di Fast Track Ultra 8R. Se si preferisce non utilizzareilmonitoraggiodirettoASIO,deselezionarelacasella“ASIODirectMonitoring”inquestascheda. Per ulteriori informazioni sull’implementazione del monitoraggio diretto ASIO, consultare il manuale dell’utente dell’applicazione DAW. Fast Track Ultra 8R Manuale dell’utente 15 High Performance Mode (Modalità High Performance) (solo Windows) Facendo clic su questa casella si attiva la modalità High Performance, che riduce ulteriormente la latenza di monitoraggio del software e il carico posto sulla CPU. La maggior parte dei computer supporta la modalità High Performance,tuttavia,sesiriscontranoeventualirisultatiimprevisti(adesempio,instabilitàdelsistema,blocco, ecc.),disabilitarelamodalitàHighPerformance.Perimpostazionepredefinita,questacasellanonèselezionata. Effects Settings (Impostazioni effetti) Questacasellacontrollal’algoritmoeiparametridell’unitàdeglieffettiinterna.Qualsiasicanaleinstradatoalla sezione DSP interna subirà gli effetti delle selezioni eseguite in questa pagina. ➜ IMPORTANTE: solo le schede Monitor per i canali 1/2 e 3/4 hanno manopole “send” (invio). I segnali delle schede 5/6 o 7/8 non possono essere inviati al DSP interno. Preset algoritmo effetti: Questomenuadiscesaconsentediselezionaretraunagammadialgoritmidiriverberoedelay.Ipresetsono: • Room1 • Room3 • Hall2 • Delay • Room2 • Hall1 • Plate • Echo I tre controlli sotto il display dell’algoritmo offrono i controlli seguenti per la regolazione fine dell’effetto: •Durata•Feedback**•Volume **Il feedback è disponibile solo per gli effetti Delay ed Echo Indicatori e opzioni di controllo manopole: Peak Meter Hold (Mantenimento indicatore picco): GliindicatoridiFastTrackUltra8Roffronolafunzione“Peakhold”pensataper facilitarel’individuazionedeitransientipiùfortidiunsegnale.Questomenua discesa determina quanto a lungo dovrà rimanere l’indicatore di picco prima della suareimpostazione.Selezionare“Off”perdisabilitarelafunzionepeakhold. Selezionare“1Second”o“3Seconds”perattivarelafunzioneunootresecondi, rispettivamente.Selezionare“Infinite”permantenereindefinitamenteilivellidihold peak finché gli indicatori non vengono azzerati. SUGGERIMENTO: I livelli di picco possono essere azzerati in qualsiasi momento semplicemente cliccando sugli indicatori del mixer DSP. Assi del mouse per la regolazione delle manopole: Le manopole del Pannello di controllo di Fast Track Ultra 8R possono essere regolate mediante i movimenti del mousesu-giù,sinistra-destraoentrambi.Selezionando“Vertical”(Verticale)èpossibileruotareunamanopolain sensoorariofacendoclicetrascinandoversol’alto(lamanopolapuòessereruotatainsensoantiorariofacendo clicetrascinandoversoilbasso).Inmodoanalogo,selezionando“Horizontal”(Orizzontale)èpossibileruotare unamanopolainsensoorariofacendoclicetrascinandoversodestra.Selezionando“Both”(Entrambi)èpossibile regolarel’impostazionediunamanopolafacendoclicetrascinandosull’unool’altroasse(adesempio,su-giùo sinistra-destra). Fast Track Ultra 8R Manuale dell’utente Salvataggio e richiamo delle impostazioni Le opzioni “Save Settings” (Salva impostazioni) e “Load Settings” (Carica impostazioni) nel menu File consentono di salvare e caricare tutti i parametri del Pannello di controllo. Un’opzione utile nel caso vogliate salvare varie configurazioni (una per registrazioni multi-traccia, una per mixare in surround, ecc.), in modo da non dover riconfigurare manualmente il sistema ogni volta che lavorate su un differente tipo di progetto. Il sottomenu “Load Recent Settings” elenca le 5 configurazioni del Pannello di controllo caricate più recentemente. L’opzione “Clear Menu” cancella la lista dei file caricati recentemente (questa opzione non pregiudica in alcun modo i file di configurazione—semplicemente rimuove i loro nomi dal sottomenu). ’opzione “Revert to Factory Settings” resetta tutti i parametri del Pannello di controllo di Fast Track Ultra 8R alle L sue impostazioni di default. Scheda Meters (Indicatori) Questa scheda presenta 16 indicatori che visualizzano i livelli degli otto ingressi e delle otto uscite hardware. Ciò è utile durante l’impostazione dei livelli per registrazioni dal vivo o mixdown. Scheda Flow (Flusso) Questa scheda visualizza un grafico del flusso dei segnali di Fast Track Ultra 8R. 16 Fast Track Ultra 8R Manuale dell’utente Scheda About (Informazioni su) Questa pagina contiene informazioni sull’hardware e sulle versioni del driver corrente. Queste informazioni possono essere utili nel caso in cui fosse necessario contattare il centro di supporto tecnico. Facendo clic sui pulsanti in basso a destra, si accederà a pagine utili sul sito M-Audio. Se il computer non rileva una connessione valida a Fast Track Ultra 8R o se l’unità è spenta, in questa pagina si vedrà un messaggio di notifica di tale situazione. 17 Fast Track Ultra 8R 9 Manuale dell’utente 18 Informazioni sulla registrazione Overdub e il mixing monitor Buonapartedellamusicapiùdiffusachesisenteoggigiornoècreatamedianteilmetodonotocomeregistrazione“overdub”. La registrazione overdub consente agli artisti di registrare la propria musica mentre ascoltano parti del brano registrate in precedenza. Un vocalist, ad esempio, potrebbe registrare le proprie parti mentre ascolta in cuffia le parti di chitarra, basso ebatteriaregistrateinprecedenza.Questometodoèassaidiffusopoichéogniparteregistrataècompletamenteseparata dallealtreepuòesserefacilmentemodificataemixatainunbrano“rifinito”.Se,adesempio,ilchitarristanonèsoddisfatto delsuoassolo,èpossibilemodificarenoteproblematiche,registrarenuovamentel’interoassoloopersino“giuntare”insieme lepartimiglioridipiùattivitàpercreareun’esibizionesenzaalcunagiuntura.Questotipodielaborazionedettagliatanonè generalmentepossibileinsituazionidiregistrazione“dalvivo”,nellequalituttiisuonisonocatturatiinunasolavolta. Perregistrareglioverdub,ciascunartistadeveavereunmixmonitoro“cue”inviatoallepropriecuffie.Questomixcontiene letracceregistrateinprecedenzacombinateconilsegnale“dalvivo”infasediregistrazione.Adesempio,ilvocalist necessita di sentire le tracce della chitarra, del basso e della batteria insieme alla propria esibizione vocale, così come viene registrata nel computer. FastTrackUltra8Rconsentedicrearefinoaquattromixmonitorstereo,usandolaprimadellequattroschededelPannello dicontrollo.Ciascunaschedacontrollaunmixerstereocon16ingressi(ottoingressihardwarepiùottouscitedelsoftware audio).Lasezione“Instradamentodeisegnalidiuscitasoftware”diquestomanualeoffreinformazionipiùdettagliate sull’argomento. Ciascuna scheda instrada i segnali verso una coppia distinta di uscite, come indicato nella tabella seguente: Nome scheda: L’uscita di questa scheda è instradata su: Monitor 1/2 Uscite hardware 1/2 e uscita cuffie 1 Monitor3/4 Uscitehardware3/4euscitacuffie2 Monitor5/6 Uscitehardware5/6 Monitor 7/8 Uscite hardware 7/8 e uscita S/PDIF Uso del Mixer Monitor PerutilizzareilMixerMonitordiFastTrackUltra8R: SUGGERIMENTO: tenere a mente che la prima e la seconda uscita cuffie sono collegate fisicamente alle uscite analogiche 1/2 e 3/4. Se si desidera instradare i mix monitor alla prima o alla seconda uscita cuffie, selezionare la scheda “Monitor 1/2” o “Monitor 3/4”, rispettivamente. 1. Selezionare la scheda che corrisponde alle uscite hardware alle quali si desidera inviareilmixmonitor.Adesempio,sesidesideracreareunmixdainstradaresulle usciteanalogiche7/8,selezionarelascheda“Monitor7/8”. 2. Regolare i fader di livello per l’ingresso hardware e i canali di ritorno software, inmododacreareunmixmonitorconfortevoleperl’ascoltatore. • liottocanalisullatosinistrodelmixerrappresentanogliingressihardware“dalvivo”.Se,adesempio, G si è connesso un microfono e una chitarra sui primi due ingressi, i segnali di questi dispositivi appariranno suicanaliunoeduedelmixer. • Gliottocanalidi“Ritornodelsoftware”corrispondonoalleuscitedell’applicazioneaudio. • G liultimiduecanalisullatodestrorappresentanoleusciteprincipalidelmixermonitorchesonoinviate allacoppiadiuscitehardwareassociatedelmixer(sulpannelloposteriorediFastTrackUltra8R). Tenere presente che questo mixer serve solo a scopo di monitoraggio. Tutti i segnali ricevuti sugli ingressi hardware vengono anche inviati direttamente all’applicazione di registrazione, senza essere alterati. Il Mixer Monitor riceve duplicati di questi segnali in ingresso per consentire di creare un mix monitor con latenza prossima allo zero. Le modifiche apportate al mixer monitor non influiscono sulle registrazioni (o sul software audio), in quanto l’uscita del Mixer Monitor non viene in realtà registrata. Se il cantante, ad esempio, preferisce non sentire la chitarra durante la registrazione, il canale della chitarra del mixer monitor del cantante può semplicemente essere tacitato, senza che l’applicazione di registrazione ne risenta alcun effetto. Fast Track Ultra 8R Manuale dell’utente 3. tilizzarelamanopolapanperregolarelaposizionediunsuonotrailcanaledestroesinistro.Siosserviche U facendodoppioclicsuunamanopola,questaviene“centrata”. 4. uandosicreanomixmonitortramiteleschede“Monitor1/2”o“Monitor3/4”,sihal’opzionediaggiungereeffetti Q diriverberoodelayaqualsiasicanale,mediantelemanopole“Invioeffetti”situatesullaparteinferioredellascheda: Ruotando la manopola di invio di un canale in senso orario, si aumenta la quantità di segnale che viene instradato verso il processore di effetti digitali; ruotando la manopola in senso antiorario, si riduce la quantità dello stesso. Per sentire gli effetti, accertarsi che il pulsante freccia a destra siailluminato(ossia,glieffettisianoabilitati)elemanopoledi ritorno siano alzate, come indicato di seguito: Se si desidera cambiare il tipo di effetto o regolarne i parametri, fareclicsullascheda“Settings”eapportarelemodifiche desiderateaiparametri“EffectProgram”,“Duration”,“Feedback” e“Volume”.Questiargomentisonoillustratiindettaglionella sezione“SchedaImpostazioni”delpresentemanuale. 5. esiinstradanoisegnalialleuscitecuffie1e2,accertarsiche S la manopola di livello cuffie sia impostata a un livello di ascolto confortevole.Inalternativa,sesiinstradanomixmonitorverso amplificatori per cuffie esterni, accertarsi che tali amplificatori siano configurati correttamente. Perché utilizzare effetti in un mix monitor? Sorgenti troppo vicine al microfono suonano molto dettagliate, asciutte e innaturali agli artisti che eseguono il monitoraggio con le cuffie. Ciò può mettere a disagio tali persone e potrebbe avere un effetto negativo sulla sessione di registrazione. Molti artisti (in particolare i vocalist) trovano molto più facile registrare overdub in presenza di una piccola quantità di riverbero sulla voce o strumento registrato. Questo perché il riverbero “ammorbidisce” i suoni che il vocalist sente nelle cuffie, mettendolo più a suo agio (e più sicuro di sé) in merito alla sua esecuzione. Ciò comporta spesso riprese migliori acquisite durante la sessione. Si osservi che gli effetti aggiunti attraverso il Pannello di controllo di Fast Track Ultra 8R non saranno presenti nelle registrazioni. Si sentiranno solo gli effetti in tempo reale durante il monitoraggio. Le effettive registrazioni saranno acquisite “pure”. NOTA: se si utilizza Mixer Monitor di Fast Track Ultra 8R per creare mix monitor, accertarsi di disattivare l’audio dei canali di registrazione attivi dell’applicazione DAW (o, se possibile, disattivare del tutto la funzionalità di missaggio monitor dell’applicazione) per impedire la creazione di due mix cue distinte (ciò può causare effetti indesiderati, quali ritardi di fase e di slap-back). Al contrario, se si desidera utilizzare le funzionalità di missaggio monitor della propria applicazione, sarà necessario bypassare il Mixer Monitor di Fast Track Ultra 8R Monitor, onde evitare che si verifichi il “doppio monitoraggio”. Ciò è possibile semplicemente tacitando i canali in ingresso del Mixer Monitor. 19 Fast Track Ultra 8R Manuale dell’utente 10 MIDI Fast Track Ultra 8R dispone di 16 canali MIDI in ingresso/uscita su connettori DIN a 5 pin standard situati sul cavo breakout. Queste porte I/O possono essere usate per collegare dispositivi compatibili MIDI al vostro computer, quali tastiere controller, batterie elettroniche e moduli sonori. In alternativa, queste porte possono essere utilizzate per trasmettere e ricevere MIDI Time Code (MTC) e altri formati di sincronizzazione per lavorare in sync con un sequencer hardware o software. Il MIDI è un protocollo esteso e complesso e una sua analisi dettagliata va al di là degli obiettivi di questa guida. Se desiderate approfondire l’argomento vi consigliamo di fare riferimento a uno dei molti libri e articoli pubblicati su questo tema disponibili sia on-line che nei negozi di musica. Il diagramma seguente illustra la possibile situazione in cui una tastiera controller e un modulo sonoro sono collegati a Fast Track Ultra 8R: Uscita MIDI Fast Track Ultra 8R Ingresso MIDI MIDI S/PDIF Uscita MIDI Ingresso MIDI Tastiera MIDI Modulo sonoro 1. Accertarsi che il cavo breakout sia collegato sul retro di Fast Track Ultra 8R. 2. Collegare l’uscita MIDI della tastiera controller all’ingresso MIDI di Fast Track Ultra 8R. 3. Collegare l’uscita MIDI di Fast Track Ultra 8R all’ingresso MIDI del modulo sonoro. Una volta eseguiti i collegamenti potrebbe essere necessario configurare il software musicale in modo che utilizzi le porte MIDI di ingresso e uscita di Fast Track Ultra 8R. Il processo di configurazione varia da programma a programma; fate riferimento al manuale della vostra applicazione per maggiori dettagli. 20 Fast Track Ultra 8R Manuale dell’utente 21 11Risoluzione dei problemi Fast Track Ultra 8R è stata progettata per offrire elevate prestazioni e una qualità audio professionale. È stata collaudata in un’ampia gamma di sistemi e condizioni operative. Tuttavia, nella realtà esistono praticamente infiniti scenari operativi, ciascuno dei quali può influire sulle performance del sistema. Sebbene questa sezione non possa trattare tutti i possibili problemi che si possono verificare, vi offriamo alcuni suggerimenti per risolvere quelli più comuni. È importante evitare di collegare troppe periferiche. Il bus USB è un protocollo affidabile, ad alta velocità e ad ampia larghezza di banda adatto all’audio digitale. Ciò nonostante, è importante ricordare che lo streaming audio e multimediale richiede notevoli sforzi al processore e al bus USB. In caso di problemi nell’invio o nell’emissione audio da Fast Track Ultra 8R, controllare i punti seguenti. Se non viene emesso alcun suono: Controllare se i driver di Fast Track Ultra 8R sono stati installati in modo corretto. • In Windows XP, passate al Pannello di controllo e fate doppio clic sull’icona Sistema (in Prestazioni e manutenzione dalla visualizzazione Categoria). • Scegliere la scheda Hardware e fare clic sul pulsante Gestione periferiche. • are clic sul segno più (“+”) accanto a “Controller audio, video e giochi” e individuare Fast Track Ultra 8R. Se è F presente un punto di domanda o un punto esclamativo accanto alla voce, oppure se non viene elencata, potrebbe essere necessario reinstallare il driver. Accertarsi che il software audio sia stato impostato per l’uso di Fast Track Ultra 8R. e si è certi che Fast Track Ultra 8R sia stata installata e configurata correttamente per il software audio, verificare il percorso S del segnale. Accertarsi che gli ingressi vengano instradati correttamente verificando che l’applicazione riceva il segnale audio. Accertarsi che il routing delle uscite sia corretto verificando che il segnale venga inviato a cuffie, amplificatori e/o monitor. • Controllare i collegamenti audio per accertarsi che tutto sia collegato in modo corretto. • Controllare gli indicatori di livello LED per vedere se il segnale è presente. • saminare il Pannello di controllo per verificare che la regolazione dei livelli del volume di uscita sia alzata e che il E segnale sia presente negli indicatori di ingresso. • erificare che l’adattatore di corrente sia collegato a una presa e a Fast Track Ultra 8R, che il pulsante di alimentazione V sia acceso e che il cavo USB sia collegato all’unità e al computer host. • Controllare l’interruttore di selezione per verificare di aver scelto l’ingresso corretto. e si tenta di registrare un ingresso digitale su Fast Track Ultra 8R e non si sente alcun suono o si riscontrano crepitii e S scoppiettii nelle registrazioni: • ccertarsi che la sorgente in ingresso sulla scheda Settings (Impostazioni) del Pannello di controllo sia impostata su A “External” (Esterno). Per ulteriori informazioni, consultare la sezione relativa a Word Clock. • Assicurarsi che i livelli di ingresso non siano eccessivamente alti, poiché ciò può causare distorsione. • Controllare gli indicatori del livello in ingresso nell’applicazione audio. • rovare a una dimensione maggiore del buffer (impostazione latenza) nel Pannello di controllo (solo Windows). I P buffer di dimensioni maggiori possono aumentare il tempo di latenza in ingresso, ma se si sta mixando questo non rappresenta un problema. L’aumento delle dimensioni del buffer può essere utile, particolarmente nel caso di sistemi meno recenti o con minore potenza. • Se si utilizza un hub USB, provare a collegare Fast Track Ultra 8R direttamente al computer. • prire la pagina delle impostazioni audio dell’applicazione e controllare se i driver ASIO, WDM o CoreAudio sono stati A selezionati. Per ulteriori suggerimenti sulla risoluzione dei problemi, consultare la knowledge base MAudio all’indirizzo http://www.m-audio.com. Fast Track Ultra 8R Manuale dell’utente 12Specifiche tecniche Uscite di Linea Risposta in frequenza: 20 Hz ~ 22 kHz, +/- 0,1 dB al tasso di campionamento 48 kHz SNR e range dinamico: -104 dB (pesato A) THD+N: 0,002% a -1dBFS, 1kHz Livello segnale: +10 dBu, bilanciato +2 dBV, sbilanciato Impedenza: 300 Ohm bilanciato/150 Ohm sbilanciato 150 ohm sbilanciato Crosstalk (diafonia): < -100 dB a 1 Khz Ingressi di linea Risposta in frequenza: 20 Hz ~ 22 kHz, +/- 0,3 dB al tasso di campionamento 48 kHz SNR e range dinamico: -103 dB (pesato A) THD+N: 0,002% a -1dBFS, 1kHz Livello segnale: +3,4 dBu, bilanciato +1,2 dBV, sbilanciato Impedenza: 20K Ohm bilanciato 10 KOhm sbilanciato Crosstalk (diafonia): < -100 dB a 1 Khz Uscita Cuffie Risposta in frequenza: 20 Hz ~ 22 kHz, +/- 0,7 dB al tasso di campionamento 48 kHz SNR e range dinamico: 96dB, pesato A THD+N: < 0,065% al volume massimo Gamma di funzionamento: da 24 a 600 Ohm Livello di uscita massimo 0dbv in 32 ohm Crosstalk (diafonia): < -65 dB a 1 Khz Ingresso Microfonico Guadagno preamplificazione: 0 dB ~ 40 dB o superiore SNR (guadagno min): -103 dB (pesato A) Range dinamico (guadagno min): 103 dB (pesato A) THD+N (guadagno min): 0,003% a -1dBFS Risposta. in frequenza (guadagno min): 20 Hz ~ 22 kHz, +/- 0,1 dB al tasso di campionamento 48 kHz Sensibilità: +1 dBu livello max a ingresso min Alimentazione phantom 48 Volt CC a 16 mA Ingresso strumento Guadagno preamplificazione: 0 dB ~ 40 dB o superiore Impedenza 1M Ohm sbilanciato SNR (guadagno min): -103 dB (pesato A) Range dinamico (guadagno min): 103 dB (pesato A) THD+N (guadagno min): 0,005 % (-92,3 dB) a -1 dBFS, 1 kHz Risposta. in frequenza (guadagno min): 20 Hz ~ 22 kHz, +/- 0,3 dB al tasso di campionamento 48 kHz Ingresso max 14dbv Requisiti di alimentazione L’alimentazione viene fornita attraverso un alimentatore da 9VDC 4000mA. Frequenze di campionamento supportati 44,1, 48, 88,2 e 96 kHz 22 Fast Track Ultra 8R Manuale dell’utente 13 Garanzia Condizioni di garanzia M-Audio garantisce che i prodotti sono esenti da difetti nei materiali e nella manodopera in condizioni di utilizzo normale e la garanzia è valida a condizione che essi siano in possesso dell’utente originale registrato. Visitare www.m-audio.com/warranty per le condizioni e le limitazioni pertinenti allo specifico prodotto. Registrazione della garanzia Registra subito il tuo nuovo prodotto M-Audio. Questo consentirà di usufruire della piena garanzia e aiuterà M-Audio a sviluppare nuovi prodotti di alta qualità. Registrati online sul sito www.m-audio.com/register per ricevere upgrade GRATUITI e per avere la possibilità di vincere dei premi M-Audio. Fast Track Ultra 8R Tested to comply with FCC standards FOR HOME OR STUDIO USE © 2009 Avid Technology, Inc. Tutti i diritti riservati. Le caratteristiche e le specifiche di prodotto, i requisiti di sistema e la disponibilità sono soggetti a modifiche senza preavviso. Avid, M-Audio, OctaneTM e Fast Track Ultra 8R sono marchi commerciali o marchi depositati di Avid Technology, Inc. Tutti gli altri marchi commerciali contenuti nel presente documento appartengono ai rispettivi titolari. 23 9329-65021-03 www.m-audio.com M-AUDIO 5795 Martin Road Irwindale, CA 91706, USA TECHNICAL SUPPORT Visit the M-Audio Online Support Center at www.m-audio.com/support PRODUCT INFORMATION For company and product information visit us on the web at www.m-audio.com
