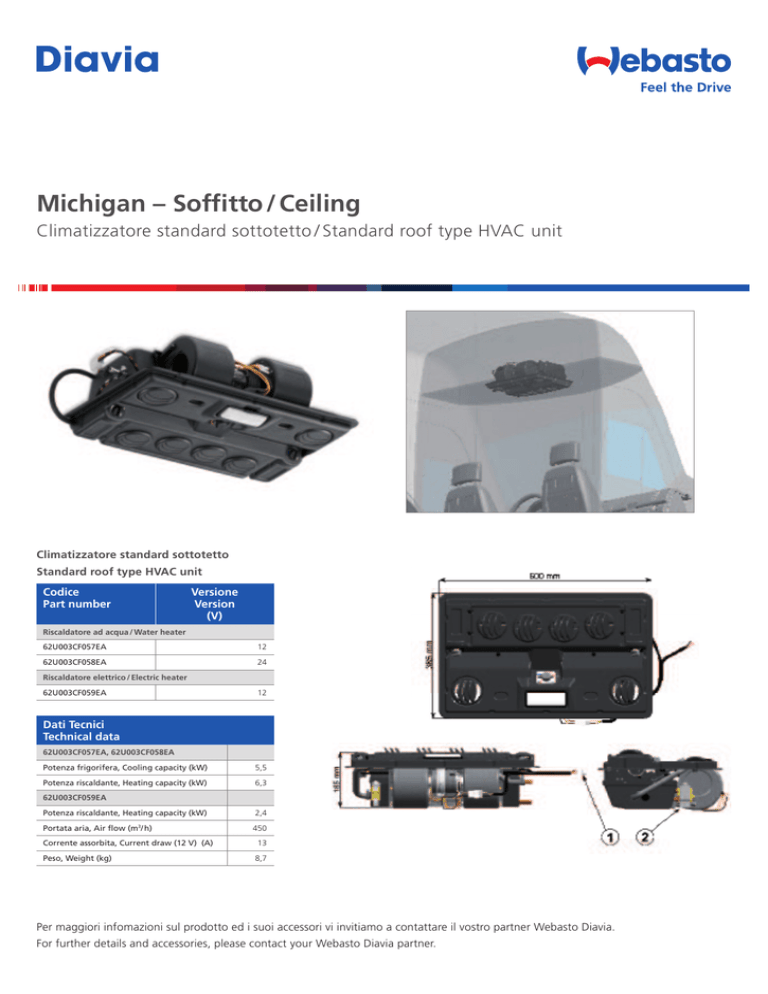

Michigan – Soffitto / Ceiling

Michigan – Soffitto / Ceiling
Climatizzatore standard sottotetto / Standard roof type HVAC unit
Climatizzatore standard sottotetto
Standard roof type HVAC unit
Codice
Part number
Versione
Version
(V)
Riscaldatore ad acqua / Water heater
62U003CF057EA
12
62U003CF058EA
24
Riscaldatore elettrico / Electric heater
62U003CF059EA
12
Dati Tecnici Technical data
62U003CF057EA, 62U003CF058EA
Potenza frigorifera, Cooling capacity (kW)
5,5
Potenza riscaldante, Heating capacity (kW)
6,3
62U003CF059EA
Potenza riscaldante, Heating capacity (kW)
2,4
Portata aria, Air flow (m3/ h)
450
Corrente assorbita, Current draw (12 V) (A)
13
Peso, Weight (kg)
8,7
Per maggiori infomazioni sul prodotto ed i suoi accessori vi invitiamo a contattare il vostro partner Webasto Diavia.
For further details and accessories, please contact your Webasto Diavia partner.
1. Connettore quattro vie
Four way connector
Alimentazione cavo nero
Feeding black wire
Prima velocità cavo giallo
First speed yellow wire
Terza verlocità cavo arancio
Third speed orange wire
Seconda velocità cavo rosso
Second speed red wire
2. Valvola espansione 2 tons (6000 Kcal/h) codice 62058051A
Expansion valve 2 tons (6000 Kcal/h) part number 62058051A
Ø Tubo / Hose 1/ 2”
Ø Tubo / Hose 5 / 16”
3. Connessione riscaldamento elettrico
Electric heater connection
Alimentazione cavo rosso/nero
Feeding red/black wire
Alimentazione cavo blu
Feeding blue wire
Alimentazione alternatore cavo rosso
alternator feeding red wire
4. Tubi acqua Ø 16 mm
Water hoses Ø 16 mm
Ø 16
