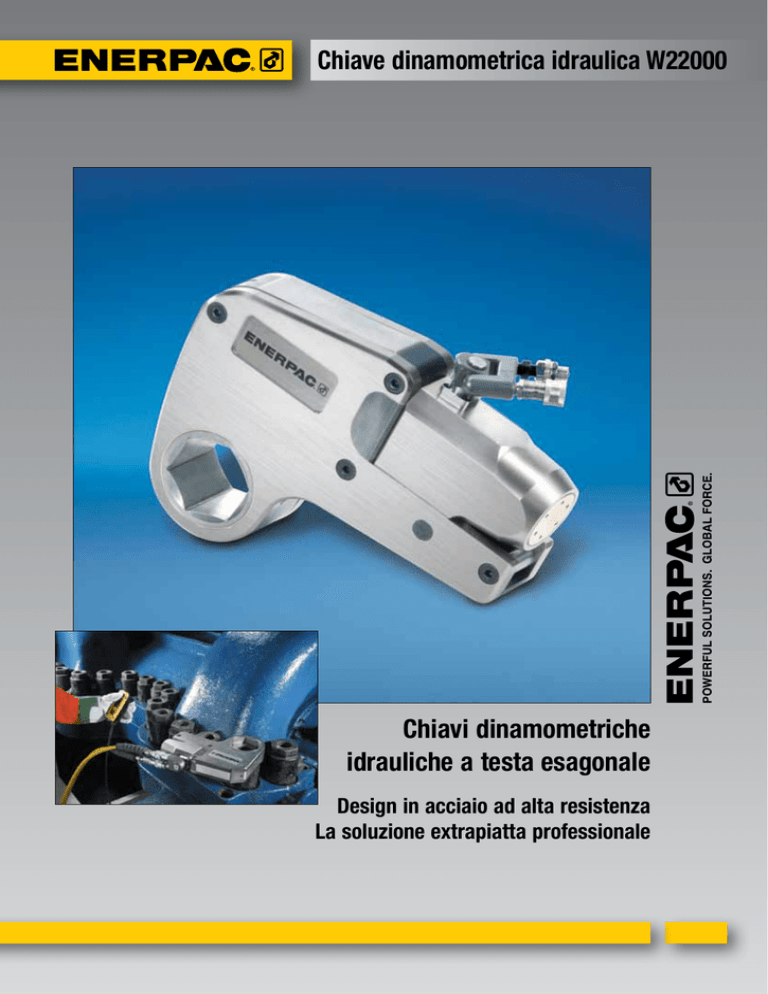

Chiavi dinamometriche idrauliche a testa esagonale

Chiave dinamometrica idraulica W22000
Chiavi dinamometriche
idrauliche a testa esagonale
Design in acciaio ad alta resistenza
La soluzione extrapiatta professionale
W22000, Chiavi dinamometriche esagonali extrapiatte
▼ In figura: unità di azionamento W22000 con girevole Serie TSP-Pro opzionale e portainserto intercambiabile
Design in acciaio ad
alta resistenza
La soluzione extrapiatta
professionale
Serie W, Chiavi
dinamometriche extrapiatte
Questo attrezzo è stato
realizzato con le più moderne
tecnologie di progettazione, per ottenere
la più avanzata chiave dinamometrica
extrapiatta attualmente sul mercato.
Questo prodotto garantisce sicurezza,
qualità, resistenza e affidabilità.
Durante il processo di progettazione,
tutti i prototipi sono stati sottoposti
ad analisi delle sollecitazioni, analisi
fotoelastiche, rigorose prove cicliche e
misurazioni della tensione degli elementi
finiti.
• 30.510 Nm di coppia massima per dadi dalle dimensioni
comprese tra 75 e 135 mm e da 215•16 a 53•8 pollici
• Struttura solida con meno componenti, per un attrezzo più
resistente, un'applicazione di coppia più precisa e una vita
dell'attrezzo più estesa
• La configurazione della chiave assicura una precisione
pari a ±3% durante tutto il ciclo
• Con braccio di reazione integrato, garantisce precisione
riducendo la possibilità di torsione
• Vite a occhio e maniglia utili per assicurare uno
spostamento, un posizionamento e un funzionamento
sicuri dell'attrezzo
• Unità di azionamento nichelata per una protezione
eccezionale contro la corrosione e per una maggior
durata in condizioni ambientali difficili
• Girevole idraulico a 360° incluso oppure possibilità di
utilizzare il girevole Serie TSP-Pro per una maggiore
maneggevolezza del tubo flessibile
• La sostituzione dei portainserti esagonali non richiede
alcun attrezzo
TSP - Serie Pro Girevole
Con la tecnologia di inclinazione
e rotazione il TSP fornisce una
rotazione a 360° sull'asse X e a
160° sull'asse Y.
Come ordinare
Ordinare come componente ausiliario per
chiavi dinamometriche di serie W. Per
l'installazione in fabbrica sulle nuove chiavi
dinamometriche Serie W: aggiungere "P"
come suffisso al codice del modello della
chiave, ad es.: W22000-P.
 TABELLA DI SELEZIONE
Gamma portainserti esagonali *
Coppia massima
a 700 bar
Pagina:
Unità di
azionamento
Modello **
Coppia
minima
Dimensioni (mm)
(vedere pagina 3 per le dimensioni H, G e S)
2
(mm)
2
(pollici)
(Nm)
(Ft.lbs)
(Nm)
(Ft.lbs)
A
B
C
D
E
F
Peso
(unità di
azionamento
senza
portainserto
esagonale)
(kg)
75 - 135
215•16 - 5⅜ 30.510 22.500 W22000
3.051 2.250 227 266 297
77
48
35
7,7
* Con braccio di reazione integrato.
**Per ordinare chiavi della Serie W dotate del girevole TSP-Pro, aggiungere il suffisso "-P" al codice del modello. Esempio: W22000-P.
Chiavi dinamometriche idrauliche a doppio effetto e portainserti
Portainserti esagonali e inserti di riduzione
Massima versatilità grazie alla gamma completa di portainserti
esagonali intercambiabili e inserti di riduzione esagonali
disponibili con dimensioni espresse in millimetri e in pollici.
Come ordinare:
1. Selezionare l'unità di azionamento W22000. 2. Selezionare le dimensioni
del portainserto adatte al dado da serrare. Esagono riduttore: In caso di
richieste specifiche relative alle dimensioni, contattare Enerpac.
W
Serie
Coppia massima a 700 bar:
30.510 Nm | 22.500 Ft.lbs
3
1
Gamma portainserti esagonali:
75-135 mm | 215•16 - 53•8 "
① Unità di azionamento
2
②Portainserto esagonale
4
③Girevole Serie TSP-Pro (opzionale)
④Esagono riduttore (opzionale)
Raggio
portainserti
H
(mm)
Dimensioni
G
2 15/16
3
3 1/16
3 1/8
3 3/16
3 1/4
3 5/16
3 3/8
3 7/16
3 1/2
3 9•16
3 5/8
3 11/16
3 3/4
3 13/16
3 7/8
3 15/16
4
4 1/16
4 1/8
4 3/16
4 1/4
4 5/16
4 3/8
4 7•16
4 1/2
4 9•16
4 5/8
4 3/4
4 7•8
5
5 1/8
5 3/16
5 1/4
5 3/8
67,0
67,0
67,0
67,0
72,5
72,5
72,5
72,5
72,5
72,5
78,0
78,0
78,0
78,0
78,0
78,0
85,0
85,0
85,0
85,0
85,0
85,0
90,0
90,0
90,0
90,0
90,0
90,0
95,0
95,0
95,0
100,0
100,0
100,0
100,0
102,0
102,0
102,0
102,0
107,5
107,5
107,5
107,5
107,5
107,5
113,0
113,0
113,0
113,0
113,0
113,0
120,0
120,0
120,0
120,0
120,0
125,0
125,0
125,0
125,0
125,0
125,0
125,0
130,0
130,0
130,0
135,0
135,0
135,0
135,0
www.enerpac.com
(mm)
700 bar
 TABELLA DI SELEZIONE – metrica
 TABELLA DI SELEZIONE – in pollici
Dimensione
esagono
S
(pollici)
Pressione massima di esercizio:
Modello
portainserto
esagonale
W22215
W22300
W22301
W22302
W22303
W22304
W22305
W22306
W22307
W22308
W22309
W22310
W22311
W22312
W22313
W22314
W22315
W22400
W22401
W22402
W22403
W22404
W22405
W22406
W22407
W22408
W22409
W22410
W22412
W22414
W22500
W22502
W22503
W22504
W22506
(kg)
22,1
22,0
21,9
21,7
22,9
22,8
22,6
22,5
22,8
22,2
23,4
23,3
23,1
23,0
22,8
22,6
24,3
24,3
24,0
23,8
23,6
23,4
24,6
24,5
24,3
24,1
23,9
23,6
24,7
24,3
23,7
25,0
24,8
24,5
23,9
Dim.
esagono
S
(mm)
Raggio
portainserti
H (mm)
(mm)
75
80
85
90
95
100
105
110
115
120
123
130
135
67,0
67,0
72,5
78,0
78,0
85,0
85,0
90,0
90,0
95,0
95,0
100,0
100,0
102,0
102,0
107,5
113,0
113,0
120,0
120,0
125,0
125,0
130,0
130,0
135,0
135,0
Dim.
G
Modello
portainserto
esagonale
W22215
W22302
W22085M
W22090M
W22312
W22315
W22402
W22405
W22115M
W22412
W22123M
W22502
W22506
(kg)
22,1
21,7
22,6
23,5
23,0
24,3
23,8
24,6
24,1
24,7
24,4
25,0
23,9
Centralina per chiavi
dinamometriche
Serie TQ-700
La centralina con motore
elettrico TQ-700E dispone
di una tecnologia di ottimizzazione
della portata che offre una produttività
superiore.
Flessibili per chiavi
dinamometriche
Tubi flessibili gemellati
Enerpac THQ-700 da
utilizzare con
pompe da 700 bar.
Per 700 bar
2 tubi flessibili da 6 metri
2 tubi flessibili da 12 metri
Modello
THQ-706T
THQ-712T
3
