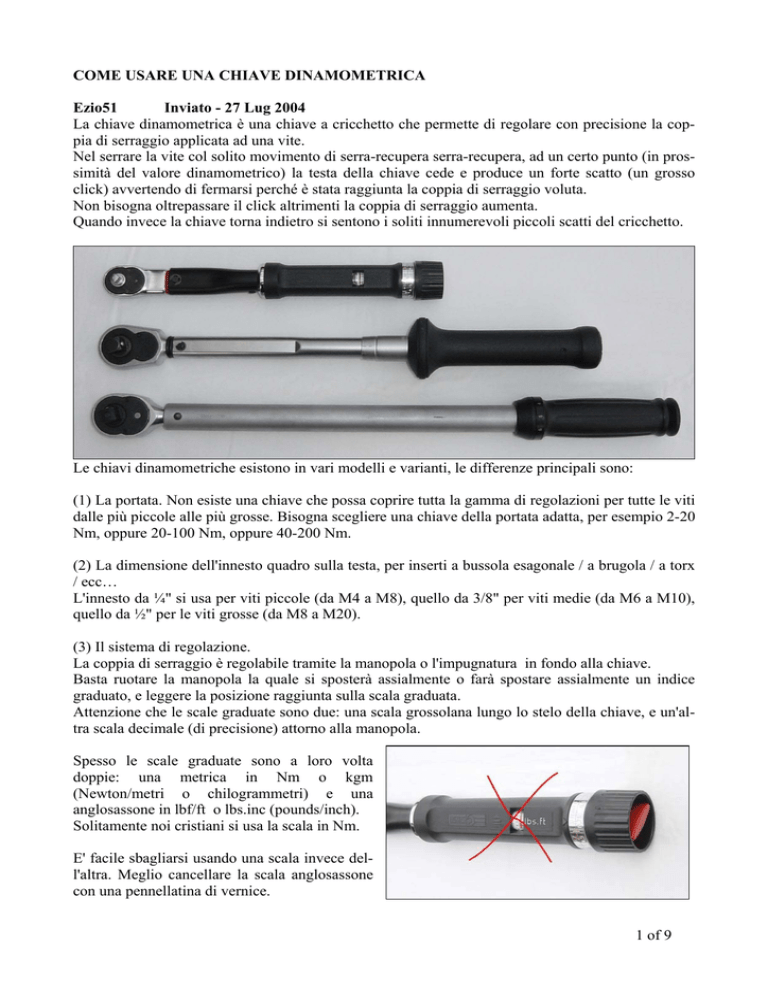

1 of 9 COME USARE UNA CHIAVE DINAMOMETRICA

COME USARE UNA CHIAVE DINAMOMETRICA
Ezio51
Inviato - 27 Lug 2004
La chiave dinamometrica è una chiave a cricchetto che permette di regolare con precisione la coppia di serraggio applicata ad una vite.
Nel serrare la vite col solito movimento di serra-recupera serra-recupera, ad un certo punto (in prossimità del valore dinamometrico) la testa della chiave cede e produce un forte scatto (un grosso
click) avvertendo di fermarsi perché è stata raggiunta la coppia di serraggio voluta.
Non bisogna oltrepassare il click altrimenti la coppia di serraggio aumenta.
Quando invece la chiave torna indietro si sentono i soliti innumerevoli piccoli scatti del cricchetto.
Le chiavi dinamometriche esistono in vari modelli e varianti, le differenze principali sono:
(1) La portata. Non esiste una chiave che possa coprire tutta la gamma di regolazioni per tutte le viti
dalle più piccole alle più grosse. Bisogna scegliere una chiave della portata adatta, per esempio 2-20
Nm, oppure 20-100 Nm, oppure 40-200 Nm.
(2) La dimensione dell'innesto quadro sulla testa, per inserti a bussola esagonale / a brugola / a torx
/ ecc…
L'innesto da ¼" si usa per viti piccole (da M4 a M8), quello da 3/8" per viti medie (da M6 a M10),
quello da ½" per le viti grosse (da M8 a M20).
(3) Il sistema di regolazione.
La coppia di serraggio è regolabile tramite la manopola o l'impugnatura in fondo alla chiave.
Basta ruotare la manopola la quale si sposterà assialmente o farà spostare assialmente un indice
graduato, e leggere la posizione raggiunta sulla scala graduata.
Attenzione che le scale graduate sono due: una scala grossolana lungo lo stelo della chiave, e un'altra scala decimale (di precisione) attorno alla manopola.
Spesso le scale graduate sono a loro volta
doppie: una metrica in Nm o kgm
(Newton/metri o chilogrammetri) e una
anglosassone in lbf/ft o lbs.inc (pounds/inch).
Solitamente noi cristiani si usa la scala in Nm.
E' facile sbagliarsi usando una scala invece dell'altra. Meglio cancellare la scala anglosassone
con una pennellatina di vernice.
1 of 9
Attorno alla manopola c'è la scala decimale, per
regolare con precisione frazioni dell'unità di
misura.
Solitamente mezzo giro della manopola
corrisponde a 1 Nm (es. se sei sulla posizione 8
Nm, dai un altro mezzo giro e arrivi sul 9 Nm).
Le posizioni decimali servono per regolare un
valore intermedio, per esempio 8,7 Nm.
La manopola ha un blocco di sicurezza, che
impedisce alla stessa di girare cambiando
regolazione durante l'uso. Può trattarsi di:
- Un pommello in fondo alla manopola stessa
(foto sopra). Tirando il pommello la
manopola è sbloccata e libera di girare,
spingendolo è bloccata.
- Un manettino in fondo alla manopola stessa
(foto a lato). Girando il manettino a sinistra la
manopola è sbloccata e libera di girare, a
destra è bloccata.
In definitiva la chiave dinamometrica si usa così:
(1) Sbloccare la manopola della chiave.
(2) Regolare la taratura della chiave sul valore in Nm desiderato.
(3) Bloccare la manopola della chiave.
(4) Inserire sulla testa della chiave l'innesto adatto alla testa della vite.
(5) Applicare la chiave sulla testa della vite, e serrare la vite fino a sentire lo scatto della chiave.
IMPORTANTE: Finito il lavoro, riporre la chiave dinamometrica nella sua scatola dopo averla regolata sul valore di coppia minimo. Questo per evitare che la molla del meccanismo interno di misura rimanga sempre compressa e perda le caratteristiche.
2 of 9
TABELLA COPPIE DI SERRAGGIO DELLE VITI
Ezio51
Inviato - 27 Lug 2004
Il manuale di regolazione della macchina specifica il valore della coppia di serraggio di ciascuna vite, che deve essere assolutamente rispettato.
In mancanza di precise indicazioni del manuale di regolazione, il serraggio delle viti può essere effettuato rispettando le normative DIN 267 delle filettature in relazione alla loro classe di resistenza.
La classe di resistenza delle viti è evidenziata sulla testa delle viti stesse.
Qualora sulla vite non sia riportata nessuna indicazione, la classe di resistenza va intesa 6.8 o meno.
Se l’esterno della testa cilindrica della vite è zigrinato, la classe di resistenza va intesa 12.9.
Si riportano nella tabella le coppie di serraggio secondo le normative DIN 267.
Utilizzare preferibilmente i valori relativi ad un coefficiente d'attrito medio (1,25).
Filettatura
Ø mm
passo
mm
M4
4
0,70
M5
5
0,80
M6
6
1,00
M8
8
1,25
M10
10
1,50
M12
12
1,75
M14
14
2,00
M16
16
2,00
M18
18
2,50
M20
20
2,50
N.B.
coeff.
attrito
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
0,100
0,125
0,140
Classe di resistenza stampata sulla testa della vite
6.8
8.8
10.9
12.9
1,9 Nm
2,5 Nm
3,5 Nm
4,2 Nm
2,1 Nm
2,9 Nm
4,0 Nm
4,8 Nm
2,3 Nm
3,1 Nm
4,3 Nm
5,2 Nm
3,7 Nm
4,9 Nm
6,9 Nm
8,3 Nm
4,2 Nm
5,6 Nm
8,0 Nm
9,5 Nm
4,5 Nm
6,0 Nm
8,5 Nm
10,2 Nm
6,3 Nm
8,5 Nm
11,9 Nm
14,3 Nm
7,3 Nm
9,8 Nm
13,8 Nm
16,2 Nm
7,8 Nm
10,4 Nm
14,6 Nm
17,5 Nm
15,3 Nm
20,4 Nm
28,7 Nm
34,4 Nm
17,6 Nm
23,6 Nm
33,5 Nm
39,4 Nm
18,8 Nm
25,1 Nm
35,3 Nm
42,3 Nm
30,2 Nm
40,2 Nm
56,6 Nm
67,9 Nm
35,3 Nm
46,5 Nm
65,0 Nm
78,0 Nm
38,1 Nm
49,5 Nm
69,6 Nm
83,6 Nm
51,6 Nm
68,9 Nm
96,8 Nm
116,2 Nm
59,4 Nm
79,5 Nm
112,0 Nm
134,0 Nm
63,6 Nm
84,8 Nm
119,3 Nm
143,2 Nm
82,1 Nm
109,5 Nm
154,0 Nm
185,0 Nm
94,6 Nm
128,0 Nm
178,0 Nm
210,0 Nm
101,3 Nm
135,0 Nm
190,0 Nm
228,0 Nm
127,5 Nm
170,5 Nm
239,5 Nm
287,5 Nm
148,0 Nm
196,5 Nm
279,0 Nm
332,5 Nm
158,5 Nm
211,5 Nm
297,5 Nm
357,0 Nm
176,0 Nm
235,0 Nm
330,5 Nm
396,5 Nm
203,0 Nm
270,0 Nm
375,0 Nm
460,0 Nm
217,5 Nm
290,5 Nm
402,5 Nm
490,0 Nm
249,0 Nm
332,0 Nm
467,0 Nm
560,5 Nm
288,5 Nm
382,0 Nm
540,0 Nm
649,0 Nm
309,5 Nm
413,0 Nm
580,5 Nm
696,5 Nm
1 Nm (newtonmetro) = 0,101972 kgm (chilogrammetri, vecchia unità di misura in disuso)
3 of 9
CONTROLLO TARATURA DELLE CHIAVI DINAMOMETRICHE
(Riassunto comprensivo dei contributi di LucaS, azzo, Ezio51, fanfo, Panzerdivision GS, rasù)
Alessandro S
Inviato: 28 Ott 2004
Procedura maccheronica ma non troppo, per verificare la taratura delle chiavi dinamometriche.
Le chiavi dinamometriche vanno sottoposte a verifiche di taratura periodiche, come ogni strumento
di misura, e vi suggerisco un metodo casereccio per verificare la validità della taratura.
La scimmia sulle verifiche è nata assieme ad un amico motociclista (l’ing. Stefano Calistri
dell’Istituto Tecnico Industriale di Sassari che ringrazio).
L’antefatto riguarda la verifica sulla precisione di
alcune chiavi dinamometriche di produzione cinese in
vendita a bassissimo costo in alcuni Brico (questa
acquistata da Brico Auchan, 37 €).
Compriamo una di queste chiavi e la sottoponiamo,
un po’ scettici, alla prova che segue.
Naturalmente verifico anche la
"Utensilgeat" che acquistai 19 anni fa.
mia
storica
ORRORE!!, c’è una differenza di circa 10 Nm tra un attrezzo e l’altro. Ma qual'è quello giusto?
Dai risultati la chiave cinese ne è uscita a testa alta, con una tolleranza media (abbiamo provato vari
punti della scala) circa del 5% rispetto ai valori indicati, praticamente in linea con quanto dichiarato
nel foglietto accompagnatorio (4%).
Perché la mia infida chiave Utensilgeat è sballata? Perché, in 19 anni di vita, le molle di contrasto
interne si sono lievemente accorciate per via della compressione residua!
Io ovviamente dopo l’uso scarico sempre la chiave mettendo le molle nella posizione di riposo, ma
in questa e in chissà quante altre chiavi, anche svitando il registro completamente le molle restano
sempre in una seppur lieve compressione. Gli anni anno fatto il resto schiacciandole e alterando la
taratura. In pratica io credevo di serrare a 20 Nm e lei scattava a 10 Nm!
Cosa serve per la procedura maccheronica:
- Una morsa da banco sulla quale fissare il quadrello
della chiave.
- Una riga millimetrata per misurare la lunghezza del
braccio della chiave.
- Una bilancia con sensibilità ai 100 g che pesi
giusto!! Noi abbiamo verificato e utilizzato una
bilancia pesapersone digitale. Le verifiche preliminari
le abbiamo fatte con dei pesi calibrati da 1 kg.
- Una bilancia pesaneonati rubata al vicino di casa.
Serve a pesare la chiave dinamometrica.
- Un bidoncino in plastica da 10 litri e tanta acqua.
4 of 9
Verifica della taratura della chiave:
(1) Si misura il peso della chiave.
La massa della chiave non è distribuita in modo
uniforme rispetto alla sua lunghezza, cioè il lato
testa sarà più pesante del lato regolazione.
Per semplificare considereremo che, nel punto di
applicazione del peso prova, il peso della chiave
influisca per un fattore di 0,4.
(2) Si regola la chiave sul valore da verificare.
(3) Se ne misura la lunghezza del braccio (al millimetro) come indicato in foto.
Attenzione, la lunghezza del braccio può cambiare a seconda del valore impostato.
MetriLunghezzaChiave = distanza in metri tra il centro del quadro di innesto della chiave e il punto scelto per attaccare il bidoncino.
(4) Si mette il bidoncino sulla bilancia e lo si riempie d’acqua.
(4a) Se avete le chiave tarata in kgm, si riempie il bidoncino d’acqua sulla bilancia in modo che
il peso complessivo (in kg) risulti uguale a:
KgPesoProva = KgmRegolazioneChiave / MetriLunghezzaChiave - KgPesoChiave * 0,4
Esempio di calcolo per la chiave regolata a 12 kgm, lunga 0,464 m, che pesa 0,980 kg:
(12 / 0,464) - (0,980 * 0,4) = 25,862 - 0,392 = 25,470 kg
(4b) Se avete le chiave tarata in Nm, si riempie il bidoncino d’acqua sulla bilancia in modo che
il peso complessivo (in kg) risulti uguale a:
KgPesoProva = NmRegolazioneChiave * 0,102 / MetriLunghezzaChiave - KgPesoChiave * 0,4
Esempio di calcolo per la chiave regolata a 120 Nm, lunga 0,464 m, che pesa 0,980 kg:
(120 * 0,102 / 0,464) - (0,980 * 0,4) = 26,379 - 0,392 = 25,987 kg
NB: 1 Nm = 0,102 kgm, ovvero 1 N = 0,102 kg.
(5) Si appende il bidoncino alla chiave nel punto
stabilito avendo precedentemente incrementato
lievemente la taratura della chiave.
Una volta applicato il peso prova (il recipiente
pieno d'acqua) alla chiave dinamometrica, devi
fare in modo che la chiave risulti il più possibile
orizzontale, altrimenti parte della forza non avrà
effetto sulla chiave.
(6) Si solleva a mano la chiave, e con piccole
correzioni successive si diminuisce la regolazione
rilasciando la chiave con il peso sempre attaccato,
fino a quando la chiave scatta.
(7) A questo punto bisogna annotare il valore dinamometrico attuale segnato dalla chiave.
E' bene verificare le misure su almeno 3 posizioni, alla misura minima, alla misura centrale, alla
misura massima. Solo dopo le 3 misure si decide se è il caso di correggere la taratura della chiave.
5 of 9
Calibrazione della taratura:
Se necessario, correggere la taratura della chiave
che era risultata imprecisa. Bisogna procedere per
piccoli tentativi, poi rifare la verifica daccapo.
Nella chiave cinese la taratura si effettua
introducendo una chiave allen (si, a brugola) nel
foro indicato.
Nella mia infida invece si usano rondelle per
spessorare le molle, e la qualcosa è una rogna
poiché ogni volta devi smontare la chiave per
correggere gli spessori.
Verifica finale:
Ripetere le misure dal punto (1) al (7).
Alla fine, se la taratura della chiave è esatta, lo scatto deve avvenire in corrispondenza del valore
prestabilito in origine al punto (2).
Ecco come passare un sabato pomeriggio alternativo, facendovi mandare mille maledizioni da vostra moglie o madre che diverrà subito isterica quando gli restituirete le bilance piene di grasso
nero e untuoso.
Poi quando vedrà che anche la camicia "buona" è macchiata di grasso sarà l'apoteosi!!
Era un sistema quasi maccheronico, ma non escludo che tra qualche giorno una delegazione di
QDE parta per Sèvres a verificare la lunghezza del metro e del kilogrammo campione.
Oh, naturalmente vengo anch'io.
E per risolvere definitivamente il problema compriamo uno di quei dinamometri per pesare i pesci,
verifichiamo la precisione e ci colleghiamo la chiave con un filo e vediamo cosa segna quando
scatta la chiave. Questo sistema dovrebbe tener conto del fattore peso chiave.
Ma se avete bisogno di tarature precise (con incertezza precisa) rivolgetevi a un centro SIT accreditato per le tarature di misuratori di coppie, altrimenti vi serve una bilancia torsiometrica tarata.
Ragazzi sta procedura è più che ottima per verificare l'esattezza della vostra chiave.
6 of 9
paolo b
Inviato: 30 Ott 2004
Io intanto rispolvero questo link alla dinamometrica dei poveri:
http://www.ulm.it/hangar/mix/falco7/dinam/default.htm
.
Aviazione Leggera On Line
.
Il grande sito dell'aviazione sportiva italiana
Per il serraggio alla coppia prescritta di bulloni e dadi, esiste un metodo alternativo all'impiego delle costose chiavi dinamometriche.
Questo sistema, se correttamente impiegato, consente precisioni addirittura maggiori per
l'assenza degli attriti presenti nei dispositivi di scatto delle dinamometriche vere e proprie.
Tale metodo si avvale di un dinamometro a molla abbastanza diffuso e reperibile per poche migliaia di lire presso tutti i ferramenta ben forniti.
L'operazione preliminare é il controllo e la taratura del dinamometro, che va fatto per paragone con una bilancia da commercio impiegando secchio ed acqua in almeno 5 punti
equamente distribuiti nell'intera scala del dinamometro (per uno da 20 Kg fondo-scala, effettuare la taratura almeno ai 4, 8, 12, 16 e 20 Kg), formando una tabellina delle eventuali
differenze.
Per il serraggio del bullone/dado impiegare una corrispondente chiave fissa combinata
(quelle che da un lato hanno un "occhio" poligonale e dall'altra la medesima misura in
versione "spaccata") della quale si sarà misurata la lunghezza del tratto intercorrente tra
il centro dell'occhio ed il punto più basso della "spaccatura" (dove andrà ad impegnarsi
l'anello del dinamometro a molla). Nell'esempio della foto corrisponde a 19 cm.
7 of 9
La trazione da applicare (da leggere sulla scala del dinamometro) per ottenere la coppia
richiesta corrisponderà al valore del peso indicato dalla coppia richiesta moltiplicato per il
rapporto tra il braccio della coppia richiesta diviso la lunghezza del braccio della chiave.
Per esempio: posto che la coppia di serraggio prescritta sia di 2 kgm (cioè a dire di 2 chili
su un braccio di 1 metro), il rapporto tra 1 metro ed i 19 cm di braccio della chiave sarebbe di 1 / 0,19 = 5,3 per cui la trazione da applicare con il dinamometro dovrà essere di 2
kg x 5.3 = 10,5 kg.
Nell'applicare la trazione con il dinamometro è molto importante tenere il dinamometro
sempre ben perpendicolare (a 90°) rispetto all'asse della chiave e ben complanare al piano di rotazione della stessa, perché in caso contrario la coppia applicata potrebbe essere
inferiore a quella corrispondente desiderata ed indicata.
Eventualmente riposizionare spesso secondo necessità la chiave, in modo da poter lavorare comodamente con tali requisiti di mano in mano che ci si avvicina al valore richiesto.
Nell'effettuare le eventuali conversioni tra i vari sistemi di indicazione di coppia, procedere sempre metodicamente e soprattutto non dimenticare mai di vagliare i risultati col buon
senso!!! (Se i vostri conti vi dicono che dovete serrare un dadino con testa da 1/4" a 2
kgm, é ovvio che vi siete sbagliati di qualche zero o che avete diviso invece che moltiplicato, perché si romperebbe o spanerebbe!!!!!)
Adriano
8 of 9
kgm
Nm
m.daN
Lbs.ft
lbs.inc
Nm
m.daN
kgm
Lbs.ft
lbs.inc
lbs.ft
lbs.inc
kgm
Nm
m.daN
lbs.inc
lbs.ft
kgm
Nm
m.daN
0.05
0.49
0.05
0.36
4.34
1
0.10
0.10
0.74
8.85
1
12
0.14
1.36
0.14
1
0.08
0.01
0.11
0.01
0.10
0.98
0.10
0.72
8.68
2
0.20
0.20
1.48
17.70
2
24
0.28
2.71
0.27
2
0.17
0.02
0.23
0.02
0.15
1.47
0.15
1.08
13.02
3
0.30
0.31
2.21
26.55
3
36
0.41
4.07
0.41
3
0.25
0.03
0.34
0.03
0.20
1.96
0.20
1.45
17.36
4
0.40
0.41
2.95
35.40
4
48
0.55
5.42
0.54
4
0.33
0.05
0.45
0.05
0.25
2.45
0.25
1.81
21.70
5
0.50
0.51
3.69
44.25
5
60
0.69
6.78
0.68
5
0.42
0.06
0.56
0.06
0.30
2.94
0.29
2.17
26.04
6
0.60
0.61
4.43
53.10
6
72
0.83
8.13
0.81
6
0.50
0.07
0.68
0.07
0.35
3.43
0.34
2.53
30.38
7
0.70
0.71
5.16
61.96
7
84
0.97
9.49
0.95
7
0.58
0.08
0.79
0.08
0.40
3.92
0.39
2.89
34.72
8
0.80
0.82
5.90
70.81
8
96
1.11
10.85
1.08
8
0.67
0.09
0.90
0.09
0.45
4.41
0.44
3.25
39.06
9
0.90
0.92
6.64
79.66
9
108
1.24
12.20
1.22
9
0.75
0.10
1.02
0.10
0.50
4.90
0.49
3.62
43.40
10
1.00
1.02
7.38
88.51
10
120
1.38
13.56
1.36
10
0.83
0.12
1.13
0.11
0.55
5.39
0.54
3.98
47.74
11
1.10
1.12
8.11
97.36
11
132
1.52
14.91
1.49
11
0.92
0.13
1.24
0.12
0.60
5.88
0.59
4.34
52.08
12
1.20
1.22
8.85
106.2
12
144
1.66
16.27
1.63
12
1.00
0.14
1.36
0.14
0.65
6.37
0.64
4.70
56.42
13
1.30
1.33
9.59
115.1
13
156
1.80
17.63
1.76
13
1.08
0.15
1.47
0.15
0.70
6.86
0.69
5.06
60.76
14
1.40
1.43
10.33
123.9
14
168
1.94
18.98
1.90
14
1.17
0.16
1.58
0.16
0.75
7.35
0.74
5.42
65.10
15
1.50
1.53
11.06
132.8
15
180
2.07
20.34
2.03
15
1.25
0.17
1.69
0.17
0.80
7.85
0.78
5.79
69.44
16
1.60
1.63
11.80
141.6
16
192
2.21
21.69
2.17
16
1.33
0.18
1.81
0.18
0.85
8.34
0.83
6.15
73.78
17
1.70
1.73
12.54
150.5
17
204
2.35
23.05
2.30
17
1.42
0.20
1.92
0.19
0.90
8.83
0.88
6.51
78.12
18
1.80
1.84
13.28
159.3
18
216
2.49
24.40
2.44
18
1.50
0.21
2.03
0.20
0.95
9.32
0.93
6.87
82.46
19
1.90
1.94
14.01
168.2
19
228
2.63
25.76
2.58
19
1.58
0.22
2.15
0.21
1.00
9.81
0.98
7.23
86.80
20
2.00
2.04
14.75
177.0
20
240
2.77
27.12
2.71
20
1.67
0.23
2.26
0.23
2.00
19.61
1.96
14.47
173.6
25
2.50
2.55
18.44
221.3
25
300
3.46
33.90
3.39
25
2.08
0.29
2.82
0.28
3.00
29.42
2.94
21.70
260.4
30
3.00
3.06
22.13
265.5
30
360
4.15
40.67
4.07
30
2.50
0.35
3.39
0.34
4.00
39.23
3.92
28.93
347.2
35
3.50
3.57
25.81
309.8
35
420
4.84
47.45
4.75
35
2.92
0.40
3.95
0.40
5.00
49.03
4.90
36.17
434.0
40
4.00
4.08
29.50
354.0
40
480
5.53
54.23
5.42
40
3.33
0.46
4.52
0.45
6.00
58.84
5.88
43.40
520.8
45
4.50
4.59
33.19
398.3
45
540
6.22
61.01
6.10
45
3.75
0.52
5.08
0.51
7.00
68.65
6.86
50.63
607.6
50
5.00
5.10
36.88
442.5
50
600
6.91
67.79
6.78
50
4.17
0.58
5.65
0.56
8.00
78.45
7.85
57.86
694.4
60
6.00
6.12
44.25
531.0
55
660
7.60
74.57
7.46
60
5.00
0.69
6.78
0.68
9.00
88.26
8.83
65.10
781.2
70
7.00
7.14
51.63
619.6
60
720
8.30
81.35
8.13
70
5.83
0.81
7.91
0.79
10.00
98.07
9.81
72.33
868.0
80
8.00
8.16
59.01
708.1
65
780
8.99
88.13
8.81
80
6.67
0.92
9.04
0.90
11.00
107.9
10.79
79.56
954.8
90
9.00
9.18
66.38
796.6
70
840
9.68
94.91
9.49
90
7.50
1.04
10.17
1.02
12.00
117.7
11.77
86.80
1042
100
10.00
10.20
73.76
885.1
75
900
10.37
101.69
10.17
100
8.33
1.15
11.30
1.13
13.00
127.5
12.75
94.03
1128
110
11.00
11.22
81.13
973.6
80
960
11.06
108.46
10.85
110
9.17
1.27
12.43
1.24
14.00
137.3
13.73
101.3
1215
120
12.00
12.24
88.51
1062
85
1020
11.75
115.24
11.52
120
10.00
1.38
13.56
1.36
15.00
147.1
14.71
108.5
1302
130
13.00
13.26
95.88
1151
90
1080
12.44
122.02
12.20
130
10.83
1.50
14.69
1.47
16.00
156.9
15.69
115.7
1389
140
14.00
14.28
103.3
1239
95
1140
13.13
128.8
12.88
140
11.67
1.61
15.8
1.58
17.00
166.7
16.67
123.0
1476
150
15.00
15.30
110.6
1328
100
1200
13.83
135.6
13.56
150
12.50
1.73
16.9
1.69
18.00
176.5
17.65
130.2
1562
160
16.00
16.32
118.0
1416
110
1320
15.21
149.1
14.91
160
13.33
1.84
18.1
1.81
19.00
186.3
18.63
137.4
1649
170
17.00
17.34
125.4
1505
120
1440
16.59
162.7
16.27
170
14.17
1.96
19.2
1.92
20.00
196.1
19.61
144.7
1736
180
18.00
18.35
132.8
1593
130
1560
17.97
176.3
17.63
180
15.00
2.07
20.3
2.03
9 of 9
