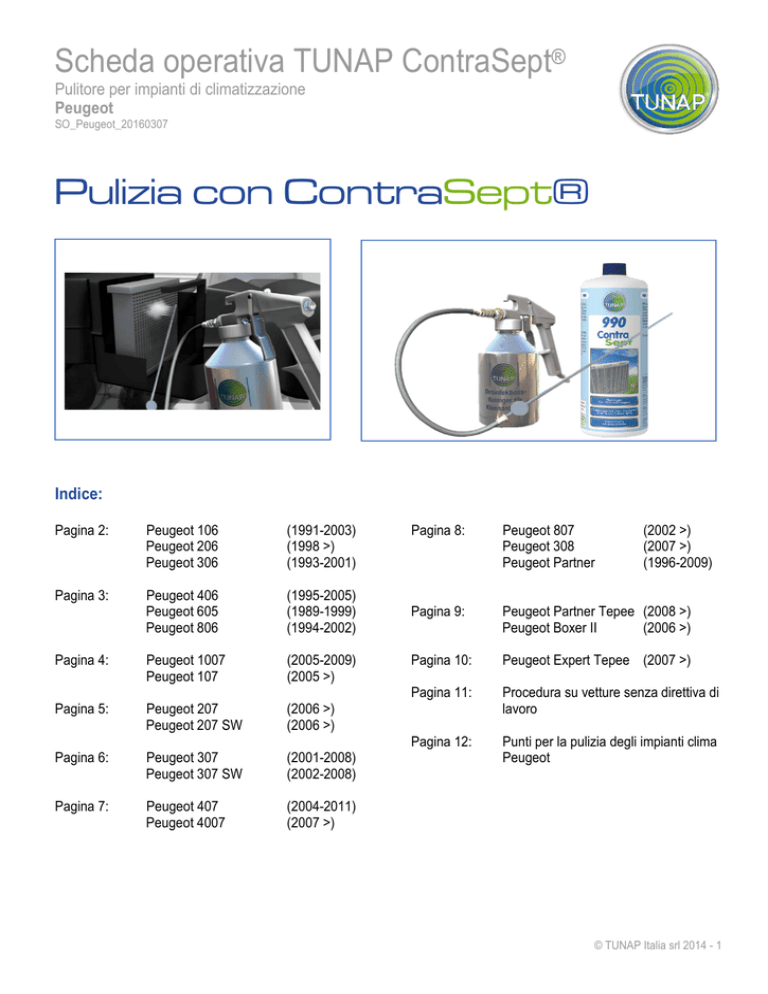

Pulizia con ContraSept

Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20160307
Pulizia con ContraSept®
Indice:
Pagina 2:
Peugeot 106
Peugeot 206
Peugeot 306
(1991-2003)
(1998 >)
(1993-2001)
Pagina 3:
Peugeot 406
Peugeot 605
Peugeot 806
(1995-2005)
(1989-1999)
(1994-2002)
Pagina 4:
Peugeot 1007
Peugeot 107
(2005-2009)
(2005 >)
Pagina 5:
Peugeot 207
Peugeot 207 SW
(2006 >)
(2006 >)
Pagina 6:
Peugeot 307
Peugeot 307 SW
(2001-2008)
(2002-2008)
Pagina 7:
Peugeot 407
Peugeot 4007
(2004-2011)
(2007 >)
Pagina 8:
Peugeot 807
Peugeot 308
Peugeot Partner
(2002 >)
(2007 >)
(1996-2009)
Pagina 9:
Peugeot Partner Tepee (2008 >)
Peugeot Boxer II
(2006 >)
Pagina 10:
Peugeot Expert Tepee (2007 >)
Pagina 11:
Procedura su vetture senza direttiva di
lavoro
Pagina 12:
Punti per la pulizia degli impianti clima
Peugeot
© TUNAP Italia srl 2014 - 1
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 106 (1991-2003)
1. Smontare il vano portaoggetti.
2. Togliere il sensore della temperatura.
3. Piegare leggermente la sonda.
Successivamente seguire i punti 1 a 10!
Peugeot 206 (1998 >)
1. Smontare il vano portaoggetti.
2. Spingere il vano portaoggetti nella direzione dei comandi, ruotarlo
estrarlo verso il basso.
3. Praticare un piccolo foro (10-12 mm, vedi foto).
4. Effettuare la pulizia in direzione di marcia.
ed
Successivamente seguire i punti 1 a 10!
Peugeot 306 (1993-2001)
1. Smontare il sensore della temperatura (8) all’interno dell’abitacolo nella zona dei pedali.
2. Sulle vetture a partire dal 1997 smontare soltanto il motorino della ventola.
3. Effettuare la pulizia in direzione di marcia.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 2
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 406 (1995-2005)
1. Smontare il sensore della temperatura (8) lato guida.
2. Effettuare la pulizia tramite l’apertura creatasi in direzione di marcia.
Successivamente seguire i punti 1 a 10!
Peugeot 605 (1989-1999)
1. Smontare il sensore della temperatura (3) lato guida.
2. Effettuare la pulizia tramite l’apertura creatasi in direzione di marcia.
Successivamente seguire i punti 1 a 10!
Peugeot 806 (1994-2002)
1. Rimuovere la console centrale.
2. Togliere il canale d’aria (1) tra il motorino della ventola e la scatola dell‘evaporatore.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 3
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 1007 (2005-2009)
1. Smontare la copertura sotto il vano portaoggetti.
2. Rimuovere la copertura della console centrale lato destro.
3. Rimuovere il sensore della temperatura (effettuare la pulizia in direzione
abitacolo).
Successivamente seguire i punti 1 a 10!
Peugeot 107 (2005 >)
1. Rimuovere la copertura laterale della console centrale lato passeggero.
2. Praticare un foro di circa 15 mm davanti all’evaporatore, profondità massima 5
mm.
3. Dopo la pulizia chiudere il foro con un tappo in gomma o del nastro corazzato.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 4
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 207 (2006 >)
1.
2.
3.
Smontare la copertura zona piedi lato guida.
Togliere la copertura della console centrale lato guida.
Estrarre il sensore della temperatura (effettuare la pulizia in direzione marcia).
Successivamente seguire i punti 1 a 10!
Peugeot 207 SW clima bi-zona (2006 >)
1. Pulire l’evaporatore sinistro come sopra indicato.
2. Smontare la copertura zona piedi lato passeggero.
3. Togliere la copertura della console centrale lato passeggero.
4. Praticare un foro di 15 mm dietro l’evaporatore (effettuare la pulizia in direzione
di marcia).
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 5
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 307 (2001-2008)
1. Smontare la copertura zona piedi lato passeggero (3 clip).
2. Togliere la copertura della console centrale lato passeggero.
3. Praticare un foro di 15 mm dietro l’evaporatore (effettuare la pulizia in direzione
di marcia).
4. Dopo la pulizia chiudere il foro con un tappo in gomma o del nastro corazzato.
Successivamente seguire i punti 1 a 10!
Peugeot 307 SW (2002-2008)
1. Smontare la copertura zona piedi sotto il vano portaoggetti.
2. Togliere la copertura della console centrale lato passeggero.
3. Togliere il sensore della temperatura (effettuare la pulizia in direzione di
marcia).
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 6
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 407 (2004-2011)
1.
2.
3.
Smontare la copertura zona piedi lato guida.
Togliere la copertura della console centrale lato guida.
Estrarre il filtro antipolline (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Peugeot 4007 (2007 >)
1.
2.
3.
Smontare la copertura zona piedi.
Smontare la resistenza del motorino della ventola.
Piegare leggermente la sonda (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 7
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot 807 (2002 >)
1. Rimuovere la copertura laterale della console centrale lato passeggero.
2. Rimuovere il sensore della temperatura (effettuare la pulizia in direzione di
marcia).
Successivamente seguire i punti 1 a 10!
Peugeot 308 (2007 >)
1. Rimuovere la copertura laterale della console centrale lato passeggero (togliere
una vite Torx imboscata).
2. Praticare un foro di 15 mm dietro l’evaporatore (effettuare la pulizia in direzione
di marcia).
3. Dopo la pulizia chiudere il foro con un tappo in gomma o del nastro corazzato.
Successivamente seguire i punti 1 a 10!
Peugeot Partner (1996-2009)
1.
2.
3.
Smontare la copertura sotto il vano portaoggetti.
Togliere il filtro antipolline.
Posizionare una piccola vaschetta sotto la scatola del filtro antipolline.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 8
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot Partner Tepee (2008 >)
1.
2.
3.
Smontare la copertura laterale della console centrale lato passeggero.
Togliere la copertura sotto il vano portaoggetti.
Rimuovere i 2 filtri antipolline (effettuare la pulizia in direzione abitacolo).
Successivamente seguire i punti 1 a 10!
Peugeot Boxer II (2006 >)
1. Aprire il portaoggetti della console centrale, svitare 3 viti Torx, spingere verso
il basso il portaoggetti.
2. Smontare la copertura del filtro antipolline e rimuoverlo.
3. Piegare leggermente la sonda.
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 9
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Peugeot Expert Tepee (2007 >)
1.
2.
Smontare la copertura sotto il vano portaoggetti.
Smontare il sensore di temperatura (effettuare la pulizia in direzione di marcia).
Successivamente seguire i punti 1 a 10!
© TUNAP Italia srl 2014 - 10
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Procedura su vetture senza direttiva di lavoro
Per effettuare un lavaggio clima su queste vetture rispettare i seguenti 4 punti:
1. Il filtro antipolline è posizionato tra il motorino della ventola e l‘evaporatore. Smontare il filtro antipolline ed effettuare
il lavaggio tramite il canale d’aria aperto.
2. Il filtro antipolline si trova nel vano motore o nell’abitacolo prima del motorino della ventola. Verificare se si trova il
sensore di temperatura o la resistenza in vicinanza dell’evaporatore. Smontare il sensore di temperatura o la
resistenza. Effettuare la pulizia tramite l’apertura creatasi da questi.
3. Non esiste nessun sensore di temperatura o resistenza o non sono accessibili. Smontare il motorino della ventola.
Effettuare il lavaggio da quest’apertura.
4. Non esiste nessun sensore di temperatura o resistenza o non sono accessibili e neppure è smontabile il motorino
della ventola. Effettuare un foro di ca. 20 mm con una fresa davanti o dietro l’evaporatore. Dopo il lavaggio chiudere
il foro con un tappo in gomma o con nastro corazzato.
© TUNAP Italia srl 2014 - 11
Scheda operativa TUNAP ContraSept®
Pulitore per impianti di climatizzazione
Peugeot
SO_Peugeot_20150526
Prima di iniziare le operazioni, spegnere sempre il motore, la ventola ed il climatizzatore.
Punti per la pulizia del clima:
1. Chiudere le bocchette di emissione aria verso la zona piedi.
2. Riempire la pistola a pressione con annesso tubo sonda con un litro di TUNAP Contra Sept® pulitore per clima.
Collegare la pistola all’attacco d’aria e portare la pressione a max. 10 bar.
3. Inserire la sonda attraverso l’apertura creatasi nel contenitore del climatizzatore con il getto diretto verso l´evaporatore.
4. Durante la pulizia dopo aver inserito la sonda tenere chiusa l’apertura della sottoscritta per evitare della fuoriuscita di
liquido nell’abitacolo.
5. Collocare il pollice sulla piastrina direzionale per indirizzare con precisione il getto.
6. Mediante l´uso della pistola e con un movimento in avanti e indietro della sonda, con il prodotto TUNAP Contra Sept®
viene pulito e sciacquato l’evaporatore e il contenitore del climatizzatore. Il prodotto ed i residui di sporco depositati
defluiscono attraverso il foro di uscita dell’acqua di condensa pertanto la vasca di raccolta va posizionata sotto la
vettura.
7. Verificare la funzionalità dello scarico dell’acqua di condensa. In caso di sgocciolamento effettuare meccanicamente
l’apertura dello scarico prima d’iniziare il lavaggio del clima.
8. Consumare tutto il contenuto della pistola.
9. Lasciare agire TUNAP Contra Sept® per almeno 30 minuti al fine di pulire in profondità.
10. Successivamente aprire tutte le bocchette di emissione aria e far girare la ventola al massimo dei giri per ca. 10 minuti
fino ad una completa asciugatura del prodotto. Posizionare diverse volte il clima dal freddo al caldo e poi riposizionarlo.
Avvertenze: Impianti clima senza filtro antipolline eliminare sporcizie grossolana es. foglie, pini ecc. con aria
compressa o aspirapolvere. Sostituire il filtro antipolline o il filtro a carboni attivi dopo ogni lavaggio clima!
Non risciacquare con acqua!
Dopo ogni lavaggio lubrificare la pistola TUNAP Contra Sept® sui punti indicati con TUNAP 102/902.
© TUNAP Italia srl 2014 - 12
