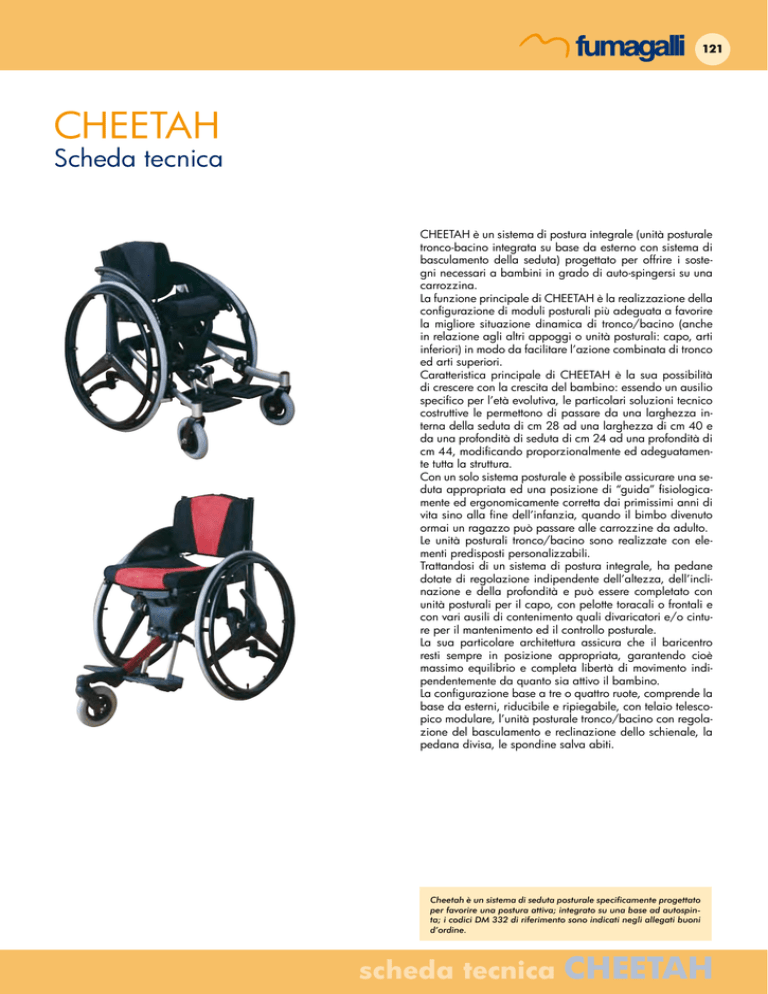

CHEETAH - SIVA Portal

121
CHEETAH
Scheda tecnica
CHEETAH è un sistema di postura integrale (unità posturale
tronco-bacino integrata su base da esterno con sistema di
basculamento della seduta) progettato per offrire i sostegni necessari a bambini in grado di auto-spingersi su una
carrozzina.
La funzione principale di CHEETAH è la realizzazione della
configurazione di moduli posturali più adeguata a favorire
la migliore situazione dinamica di tronco/bacino (anche
in relazione agli altri appoggi o unità posturali: capo, arti
inferiori) in modo da facilitare l’azione combinata di tronco
ed arti superiori.
Caratteristica principale di CHEETAH è la sua possibilità
di crescere con la crescita del bambino: essendo un ausilio
specifico per l’età evolutiva, le particolari soluzioni tecnico
costruttive le permettono di passare da una larghezza interna della seduta di cm 28 ad una larghezza di cm 40 e
da una profondità di seduta di cm 24 ad una profondità di
cm 44, modificando proporzionalmente ed adeguatamente tutta la struttura.
Con un solo sistema posturale è possibile assicurare una seduta appropriata ed una posizione di “guida” fisiologicamente ed ergonomicamente corretta dai primissimi anni di
vita sino alla fine dell’infanzia, quando il bimbo divenuto
ormai un ragazzo può passare alle carrozzine da adulto.
Le unità posturali tronco/bacino sono realizzate con elementi predisposti personalizzabili.
Trattandosi di un sistema di postura integrale, ha pedane
dotate di regolazione indipendente dell’altezza, dell’inclinazione e della profondità e può essere completato con
unità posturali per il capo, con pelotte toracali o frontali e
con vari ausili di contenimento quali divaricatori e/o cinture per il mantenimento ed il controllo posturale.
La sua particolare architettura assicura che il baricentro
resti sempre in posizione appropriata, garantendo cioè
massimo equilibrio e completa libertà di movimento indipendentemente da quanto sia attivo il bambino.
La configurazione base a tre o quattro ruote, comprende la
base da esterni, riducibile e ripiegabile, con telaio telescopico modulare, l’unità posturale tronco/bacino con regolazione del basculamento e reclinazione dello schienale, la
pedana divisa, le spondine salva abiti.
Cheetah è un sistema di seduta posturale specificamente progettato
per favorire una postura attiva; integrato su una base ad autospinta; i codici DM 332 di riferimento sono indicati negli allegati buoni
d’ordine.
scheda tecnica
CHEETAH
122
Cheetah: scheda dimensionale
LS
A
AS
PS
P
L
RIFERIMENTI
LS Larghezza seduta
PS Profondità seduta
AS Altezza schienale
Lunghezza gamba massima
Larghezza massima
Larghezza tra le ruote in alto
A Altezza
P Lunghezza
3 RUoTE
883011/12/13/14
28 ÷ 40
24 ÷ 44
25 ÷ 33
42
58 ÷ 70
35 ÷ 47
76 ÷ 80
90
Altezza seduta da terra
Peso (kg)
Portata massima (kg)
Inclinazione basculamento
Inclinazione schienale
Inclinazione pedana
Scampanatura
La principale caratteristica di Cheetah è la sua possibilità di aumentare o diminuire le
sue dimensioni; il passaggio dalla dimensione più piccola a quella più grande si ottiene
regolando telescopicamente il telaio in larghezza e sostituendo le imbottiture e i profili
laterali del sedile.
Cheetah viene proposta in quattro assetti dimensionali precostruiti, ognuno dei quali può
essere successivamente modificato sino a raggiungere le dimensioni minime e/o massime
sopra indicate. Le dimensioni utili delle quattro misure proposte si ricavano dalle dimensioni delle imbottiture di sedile e schienale.
50 ÷ 55
15
75
0° ÷ 20°
-10° ÷ 28°
0° ÷ 105°
6°
MISURA
1
2
3
4
RIFERIMENTI
LS Larghezza seduta
AS
PS Profondità seduta
PS
LS
CHEETAH
AS Altezza schienale
dati dimensionali
4 RUoTE
883001/2/3/4
28 ÷ 40
24 ÷ 44
25 ÷ 33
42
58 ÷ 70
35 ÷47
76 ÷ 80
77
50 ÷ 55
16
75
0° ÷ 20°
-10° ÷ 28°
0° ÷ 105°
6°
Misure espresse in centimetri
Cuscino sedile
Cuscino schienale
(larghezza x profondità)
(larghezza x altezza)
29x29
33x35
38x41
41x46
28x26
32x36
35x26
39x26
MISURE
RILEVATE (persona)
123
Buono d’ordine CHEETAH
Data ________________________________
TIMBRO RIVENDITORE
Utente ______________________________________________
Indirizzo di spedizione (se diverso dal rivenditore)
___________________________________________________
___________________________________________________
La configurazione base di CHEETAH comprende:
• base da esterni ad autospinta con regolazione del basculamento ed inclinazione indipendente dello schienale (3 o 4 ruote)
• unità posturale tronco/bacino con elementi predisposti
• unità posturale per arto inferiore inclinabile
• coppia spondine salva abiti
• sistema antiribaltamento
Cheetah sistema di postura ad autospinta
Q.TA’
CoDICI
o883001
larghezza cm 28
o883002
larghezza cm 32
o883003
larghezza cm 36
o883004
larghezza cm 40
o883011
larghezza cm 28
o883012
larghezza cm 32
o883013
larghezza cm 36
o883014
DESCRIZIoNE
Prezzo di listino
CHEETAH 4 ruote.
Configurazione base composta da
base da esterni ad autospinta
con regolazione del basculamento
ed inclinazione indipendente dello
schienale, unità posturale tronco/
bacino con elementi predisposti,
unità posturale per arto inferiore
inclinabile, coppia spondine salva
abiti, sistema antiribaltamento.
CHEETAH 3 ruote.
Configurazione base composta da
base da esterni ad autospinta
con regolazione del basculamento
ed inclinazione indipendente dello
schienale, unità posturale tronco/
bacino con elementi predisposti,
unità posturale per arto inferiore
inclinabile, coppia spondine salva
abiti, sistema antiribaltamento.
Tariffe DM
332/99
con incremento
Conferenza
delle Regioni
Codice Nomenclatore
DM 332/99
2.699,00
643,44+
84,31+
1.437,00+
230,22+
152,33+
152,33=
2.699,63=
18.09.39.006+
18.09.39.103+
18.09.39.021+
18.09.39.033+
18.09.39.133+
18.09.39.136=
2.699,00
643,44+
84,31+
1.437,00+
230,22+
152,33+
152,33=
2.699,63=
18.09.39.006+
18.09.39.103+
18.09.39.021+
18.09.39.033+
18.09.39.133+
18.09.39.136=
larghezza cm 40
t telaio grigio= standard
oimbottitura nera
otelaio rosso= optional
otelaio blu= optional
oimbottiture nera/grigio
oimbottiture nera/blu
oimbottiture nera/rosso
Unità posturali ed aggiuntivi
Q.TA’
CoDICI
DESCRIZIoNE
Prezzo di listino
Tariffe DM
332/99
con incremento
Conferenza
delle Regioni
Codice Nomenclatore
DM 332/99
o883101 misura 1
o883102 misura 2
Set imbottiture di ricambio.
557,00
-
-
o883103 misura 3
o883104 misura 4
oimbottitura nera
oimbottiture nera/grigio
oimbottiture nera/blu
oimbottiture nera/rosso
buono d’ordine
CHEETAH
124
Q.TA’
CoDICI
DESCRIZIoNE
Prezzo di listino
Tariffe DM
332/99
con incremento
Conferenza
delle Regioni
Codice Nomenclatore
DM 332/99
o821100
Unità posturale per il capo.
Modello planare.
364,00
364,32
18.09.39.027
o821101
Unità posturale per il capo.
Modello con supporto nucale.
364,00
364,32
18.09.39.027
o821102
Unità posturale per il capo
Modello anatomico.
364,00
364,32
18.09.39.027
o883810
misura piccola
o883811
99,00
Estensione schienale.
-
-
105,00
misura grande
o883301
misura piccola
o883302
Coppia pelotte frontali con snodo
Swing Away curve.
370,00
297,66
18.09.39.151x2
Coppia pelotte toracali con snodo
Swing Away dritte.
370,00
272,38
18.09.39.148x2
misura grande
o883311
misura piccola
o883312
misura grande
o883131 - cm 20
43,00
-
-
43,00
-
-
81,00
-
-
214,00
-
-
40,00
-
-
o883121 - cm 28
43,00
-
-
o883122 - cm 34
43,00
-
-
o883123 - cm 40
43,00
-
-
o883124 - cm 44
43,00
-
-
Set profili schienale
o883132 - cm 25
o883100
Maniglione di spinta.
-
o883701
lunghezza cm 20
Coppia braccioli.
o883702
lunghezza cm 30
o883800
Prolunga sedile.
Set profili seduta
CHEETAH
buono d’ordine
125
Q.TA’
CoDICI
o883900
DESCRIZIoNE
Prezzo di listino
Tariffe DM
332/99
con incremento
Conferenza
delle Regioni
Codice Nomenclatore
DM 332/99
Tavolino trasparente, da inserire
sui braccioli.
313,00
265,63
18.09.39.172
Cuneo divaricatore.
139,00
139,97
18.09.39.157
Coppia spondine “parafango”.
312,00
-
-
Mantellina SPRING POCKET
150,00
-
-
Giacca WINTER COVER
200,00
-
-
o883201 misura 1
o883202 misura 2
o883203 misura 3
o883300
o421001 misura S
o421002 misura M
o421003 misura L
o423001 misura S
o423002 misura M
Per i diversi modelli di cinture di contenimento abbinabili a questo prodotto fare riferimento al Buono d’Ordine “Cinture”.
buono d’ordine
CHEETAH
