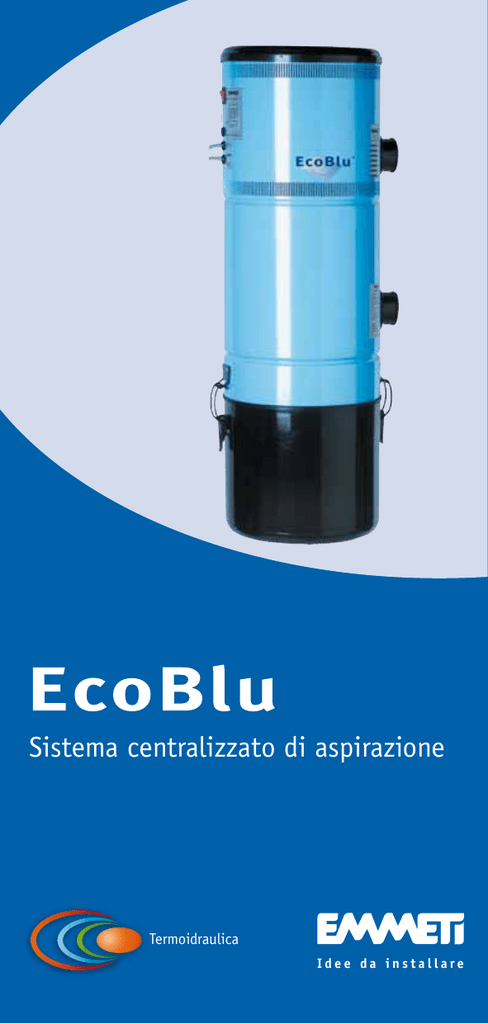

Sistema centralizzato di aspirazione

Sistema centralizzato di aspirazione
Termoidraulica
Idee da installare
“Il comfort”
Il benessere e le abitudini della vita moderna in ambienti residenziali e terziari
richiedono un elevato livello igienico, da ottenere con il minimo impegno.
L’ aspirapolvere tradizionale non soddisfa tali richieste perché:
- è pesante e scomodo da trascinare.
- è alimentato tramite un cavo elettrico, che non è mai lungo a sufficienza e sul
quale si rischia di inciampare.
- è molto rumoroso.
- ricircola all’interno dell’ambiente le micropolveri aspirate.
Ecoblu è un impianto di aspirapolvere centralizzato, composto da tubazioni che
permettono di trasportare le polveri aspirate in un contenitore posizionato in un
locale di servizio, mentre le micropolveri composte da allergenici, batteri, microbi,
acari vengono espulse all’esterno dei locali.
Ecoblu inoltre utilizza tutta una serie di accessori per l’aspirazione di liquidi, garantendo un’igiene totale.
L’aspirapolvere centralizzato residenziale:
un nuovo mondo
La centrale Ecoblu è progettata secondo i criteri tecnologici più innovativi, utilizzando materiali di primissima qualità che consentono al prodotto Emmeti di collocarsi ai primi posti sul mercato.
Ecoblu unisce alle elevate prestazioni, dimensioni ridotte, alta affidabilità e bassa
rumorosità.
La centrale aspirante è collegata a delle prese aspiranti tramite una tubazione in
plastica, che può essere posizionata sottotraccia, esterna o in controsoffitto.
Per attivare l’impianto di aspirapolvere è sufficiente inserire nella presa aspirante
un leggerissimo tubo flessibile che permette di muoversi per i locali in tutta libertà,
evitando di mantenere all’interno dei locali ciò che stiamo aspirando e pulendo in
assoluta silenziosità.
I numerosi accessori permettono di aspirare da qualsiasi superficie con estrema
facilità, anche nei punti più difficili.
Esempio di impianto con prese distribuite
nelle stanze di un’abitazione tipo.
I vantaggi
Praticità:
Non ci sono cavi elettrici da
collegare. Non ci sono bidoni ingombranti da
trascinare.
Economico: Diminuiscono i tempi per la
pulizia degli ambienti e la durata del
funzionamento della centrale aspirante.
Sicurezza: Riduzione degli incidenti.
Non c’è contatto elettrico, l’accensione della
centralina di aspirazione avviene con la
chiusura di micro interruttori alimentati a 12 V.
Silenziosità:
La
centrale
aspirante
è
installata sempre lontano dal luogo di lavoro.
Affidabilità: La progettazione dei componenti
dell’impianto è mirata ad ottenere la massima
efficacia e durata nel tempo.
Igiene: Garantita da cartucce con grandi
superfici filtranti e dall’espulsione all’esterno
delle micropolveri, la quale permette un
parziale ricambio d’aria.
Manutenzione: Semplice e rapida.
Periodicamente è sufficiente svuotare il
contenitore e pulire il filtro.
Adattabilità: EcoBlu può essere installato
in qualsiasi tipo di ambiente.
La gamma
EB 22 I
EB 24 I
EB 28 I
EBS 28 I
Potenza assorbita (kW)
1,25
1,25
1,35
1,60
Portata Max (m3/h)
150
160
170
190
Capacità
contenitore (lt)
22
22
22
35
N° di utilizzatori
contemporanei
1
1
1
1
Superficie max
da servire (m2)
50 - 150
100 - 200
150 - 350
350 - 700
10
20
35
60
Diametro Ø (mm)
300
300
300
350
Altezza (mm)
780
920
920
1130
Distanza max
presa-centrale (m)
Dimensioni
* Disponibile a richiesta la centrale aspirante EB22ITF,
senza espulsione dell’aria all’esterno.
EB 2B BOX
Potenza (kW)
1,35
Portata Max (m3/h)
170
Capacità
contenitore (lt)
10
N° di utilizzatori
contemporanei
1
Superficie max 150 - 350
da servire (m2)
Distanza max
presa-centrale (m)
35
Larghezza (mm)
500
Dimensioni cassone
Altezza (mm)
970
Profondità (mm)
250
Presa aspirante ”oblò”
Nell’impianto di aspirazione centralizzato il componente di maggiore visibilità è la presa aspirante “oblò”, disponibile nelle versioni:
Automatica:
la centrale si aziona all’apertura della portina.
Semiautomatica:
a) se si utilizza un tubo flessibile senza interruttore, la centrale si avvia al suo inserimento nella presa aspirante utilizzando l’apposito raccordo per tubo presa con
anello metallico.
b) se si utilizza un tubo flessibile con interruttore, la centrale si avvia dopo l’inserimento dello stesso nella presa aspirante e alla chiusura dell’interruttore posto sull’impugnatura.
Elettronica (solo per centrali residenziali):
incorpora, in un unico prodotto, tutte le versioni richieste sul mercato.
La presa “oblò” elettronica può diventare automatica o semiautomatica se si interviene, con un adeguato puntale, sul microinterruttore visibile all’apertura della portina della presa all’interno di un apposito forellino. Inoltre la presa “oblò” elettronica
segnala il corretto funzionamento della centrale, come anomalie o la necessità di
eventuali manutenzioni tramite le due spie, una verde e una rossa, visibili con portina
aperta.
La comunicazione tra centrale e presa di aspirazione avviene sempre per mezzo di soli
due cavi, senza modificare il tradizionale impianto elettrico.
Le prese aspiranti “oblò” sono disponibili con portina di colore nero, bianco e grigio
anche in versione protetta, che consente l’apertura solo tramite apposita chiavetta
metallica.
Inoltre a seconda dei modelli hanno fino a tre telai adattatori universali, di cui uno
già montato, in grado di unire alla praticità e alla funzionalità, un design adeguato a
“vestire” le forme ed i colori delle placche elettriche prodotte dalle migliori marche
del settore ad oggi sul mercato:
B-Ticino Living International, B-Ticino Light e Light Tech, Vimar Plana, Vimar Idea, Vimar Rondò, Vimar Eikon, Ave Sistema 45, Gewiss Playbus, Legrand Mosaic, Cross,
Vela.
Inoltre le prese “oblò” sono disponibili anche nella versione con telaio dedicato alle
placche BTicino Axolute e sportellino con finitura grigio chiaro o grigio scuro.
L’abbinamento della presa aspirante con la placca elettrica non diventa più un problema.
Automatica
Semiautomatica
Elettronica
Ave Sistema 45
B Ticino Living International
Vimar Plana
Vimar Idea
B Ticino Light
Legrand Mosaic
Vimar Rondò
La semplicità della pulizia
Alcune immagini che rappresentano la semplicità dell’utilizzo quotidiano del’impianto.
Protezione salvaspigoli
Spazzola con regolatore di pressione
Aspira liquidi
Prolunga telescopica
Accessori di pulizia
Tubi flessibili Ø 32
Tubo flessibile
da 7 m (o 9 m)
Tubi flessibili Ø 32 con interruttore
Tubo flessibile
da 7 m (o 9 m) completo
di interruttore di avviamento
sull’impugnatura e raccordo
Accessori per tubi flessibili Ø 32
Raccordo
tubo - presa
Raccordo curvo
in PVC con
regolatore
di pressione
Raccordo
tubo - presa
per prese
semiautomatiche
Prolunga telescopica
cromata
Lancia per angoli
Spazzola per
pavimento cm 30
Spazzola per
materassi - tappezzeria
Spazzola
per radiatori
Accessori di pulizia
Kit calzatubo
salvaspigoli
da 7 m
(o 10 m)
Aspiraliquidi
da l 16 in PVC
Spazzola
aspiraliquidi
Raccordo
prolunga
Spazzola
per pavimento
cm 37
Coppia tubi
in PVC
Spazzola
con feltro
per pavimento
Spazzola
doppio uso
pavimento - tappeto
Spazzola
turbo - battitappeto
Spazzola
turbo - tappezzeria
Spazzola per abiti
Contenitore
porta accessori
e tubo flessibile
Spazzola
per spolverare
Manutenzione
La manutenzione dell’impianto di aspirapolvere centralizzato consiste nella periodica
pulizia del filtro e del sacco raccogli polvere. Per svuotare il contenitore di raccolta è
sufficiente aprire i ganci, estrarre il sacco e gettare il contenuto.
Se necessario pulire il contenitore con acqua. Per la pulizia del filtro rimuovere il
contenitore polveri, svitare il dado ad alette ed estrarre il filtro dall’involucro della
centrale. Il filtro non deve essere pulito con acqua (la media filtrante è in carta)
ma solamente con aria compressa soffiata al centro del filtro.
Evitare di soffiare l’aria troppo vicino al filtro perché si potrebbe forare.
Operazione rapida e veloce ma di fondamentale importanza per il corretto funzionamento
della centrale e per il mantenimento delle prestazioni richieste.
Pulizia filtro
Contenitore raccogli polvere
Rispetta l'ambiente!
Per il corretto smaltimento, i diversi materiali devono essere separati e conferiti
secondo la normativa vigente.
