programma smart

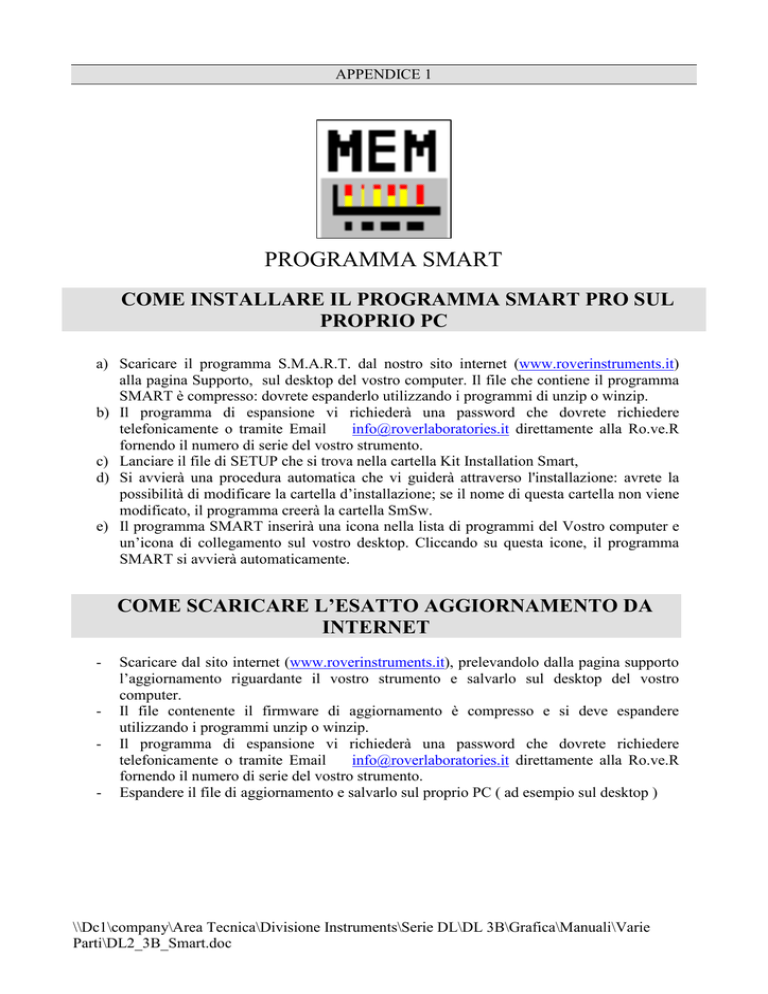

APPENDICE 1
PROGRAMMA SMART
COME INSTALLARE IL PROGRAMMA SMART PRO SUL
PROPRIO PC
a) Scaricare il programma S.M.A.R.T. dal nostro sito internet (www.roverinstruments.it)
alla pagina Supporto, sul desktop del vostro computer. Il file che contiene il programma
SMART è compresso: dovrete espanderlo utilizzando i programmi di unzip o winzip.
b) Il programma di espansione vi richiederà una password che dovrete richiedere
telefonicamente o tramite Email
[email protected] direttamente alla Ro.ve.R
fornendo il numero di serie del vostro strumento.
c) Lanciare il file di SETUP che si trova nella cartella Kit Installation Smart,
d) Si avvierà una procedura automatica che vi guiderà attraverso l'installazione: avrete la
possibilità di modificare la cartella d’installazione; se il nome di questa cartella non viene
modificato, il programma creerà la cartella SmSw.
e) Il programma SMART inserirà una icona nella lista di programmi del Vostro computer e
un’icona di collegamento sul vostro desktop. Cliccando su questa icone, il programma
SMART si avvierà automaticamente.
COME SCARICARE L’ESATTO AGGIORNAMENTO DA
INTERNET
-
-
-
Scaricare dal sito internet (www.roverinstruments.it), prelevandolo dalla pagina supporto
l’aggiornamento riguardante il vostro strumento e salvarlo sul desktop del vostro
computer.
Il file contenente il firmware di aggiornamento è compresso e si deve espandere
utilizzando i programmi unzip o winzip.
Il programma di espansione vi richiederà una password che dovrete richiedere
telefonicamente o tramite Email
[email protected] direttamente alla Ro.ve.R
fornendo il numero di serie del vostro strumento.
Espandere il file di aggiornamento e salvarlo sul proprio PC ( ad esempio sul desktop )
\\Dc1\company\Area Tecnica\Divisione Instruments\Serie DL\DL 3B\Grafica\Manuali\Varie
Parti\DL2_3B_Smart.doc
1.0 CONNECT
INSTRUMENT (CONNESSIONE DELLO STRUMENTO AL PC)
Questa procedura permette al programma SMART di riconoscere lo strumento collegato al PC.
1.1 PROCEDURA BREVE
CONNESSIONE TRA STRUMENTO – PC
1.
2.
3.
4.
Collegare lo strumento al PC
Accendere lo strumento
Avviare il programma Smart
Cliccare
(Rif. Descrizione Barra degli Strumenti) (vedi anche il
paragrafo 1.4 avvertenze)
5. Seguire le istruzioni a video fino al completamento della procedura.
1.2 DESCRIZIONE ESTESA DELLA PROCEDURA
1.2.1 CONNESSIONE TRA STRUMENTO E PC
a)
b)
c)
d)
Collegare lo strumento al Pc tramite cavo Null Modem.
Accendere lo strumento,
Avviare l’applicativo Smart,
Dalla barra degli strumenti cliccare “Instrument” (Strumento) e “Connect Instrument”
(Collegare lo strumento) (figura 1.1) (vedi anche il paragrafo 1.4 “Avvertenze”) .
e) Dalla finestra “Instrument Type” (Tipo di Strumento) selezionare il modello corrispondente al
vostro strumento di misura e confermare la selezione con il tasto “OK”,
f) Si aprirà una finestra “Port Setting” (Configurazione porta seriale) dove dovete selezionare il
numero della porta (COM) su cui avete collegato lo strumento. Le altre impostazioni possono
essere variate, ma si sconsiglia di utilizzare quelle preselezionate,
g) Confermare con il tasto “OK” per attivare la connessione allo strumento.
Figura 1.1
1.3 NOTE
a) Se l’operazione viene eseguita con esito positivo, nelle barra sottostante verranno visualizzati i dati
dello strumento (modello dello strumento, numero di serie e versione di Firmware).
1.4 AVVERTENZE
a) Se la connessione non viene eseguita:
- Verificare i collegamenti e ripetere la procedura.
- Se l’operazione descritta in questo paragrafo continuasse a fallire contattare la Ro.Ve.R
Laboratories S.p.A. ([email protected]).
\\Dc1\company\Area Tecnica\Divisione Instruments\Serie DL\DL 3B\Grafica\Manuali\Varie
Parti\DL2_3B_Smart.doc
2.0 UPGRADE
FIRMWARE (AGGIORNAMENTO FIRMWARE)
Questa procedura permette di aggiornare lo strumento con l’ultima versione di Firmware disponibile
sul
nostro sito internet.
2.1 PROCEDURA IN BREVE
AGGIONAMENTO FIRMWARE
Scaricare l’aggiornamento da internet
Collegare lo strumento al PC.
Avviare il programma Smart
Cliccare
(Rif. Descrizione Barra degli Strumenti) (vedi anche paragrafo
2.4 “Avvertenze”)
5. Seguire le istruzioni a video fino al completamento della procedura.
1.
2.
3.
4.
2.2 DESCRIZIONE ESTESA DELLA PROCEDURA
2.2.1 SCARICARE DA INTERNET L’AGGIONAMENTO FIRMWARE
a) Scaricare dal sito internet (www.roverinstruments.it), prelevandolo dalla sezione Supporto,
l’aggiornamento riguardante il vostro strumento e salvarlo sul desktop del vostro PC,
b) Il file contenente il firmware è compresso, espanderlo utilizzando i programmi Unzip®* o
Winzip®*,
c) Il programma di espansione vi chiederà una password che dovrete richiedere telefonicamente o
tramite E-mail a [email protected] direttamente alla Ro.Ve.R Laboratories S.p.A. fornendo il
numero di serie del vostro strumento,
d) Espandere il file di aggiornamento e salvarlo sul proprio PC (ad esempio sul desktop)
2.2.2 PREPARAZIONE DELLO STRUMENTO PER L’AGGIORNAMENTO
a) Collegare lo strumento alla porta seriale del PC tramite cavo Null Modem
b) Accendere lo strumento e collegarlo alla rete di alimentazione.
2.2.3 COME AGGIORNARE LO STRUMENTO TRAMITE PC
a) Avviare l’applicativo Smart Pro,
b) Dalla barra degli strumenti cliccare “Instrument” e “Up grade Firmware”, (figura 2.1) (vedi anche il
paragrafo 2.4 “avvertenze”)
c) Nella finestra “Apri” selezionare il file da usare per l’aggiornamento e confermare la selezione
premendo il tasto “apri”,
d) Successivamente si aprirà la finestra “Upgrade Firmware” dove dovete selezionare il modello dello
strumento e la porta (COM) su cui esso è collegato,
e) Premere Command Upgrade per avviare l’aggiornamento
\\Dc1\company\Area Tecnica\Divisione Instruments\Serie DL\DL 3B\Grafica\Manuali\Varie
Parti\DL2_3B_Smart.doc
Figura 2.1
2.3 NOTE
a) Quando l’aggiornamento verrà completato correttamente sullo schermo del PC apparirà la
segnalazione “Program Succefull” e la maschera riassuntiva dei settaggi dello strumento.
b) Verificare nella mascherina iniziale (Start Up) o nel Self-Test la numerazione della nuova versione
Firmware.
2.4 AVVERTENZE
a) Non utilizzare lo strumento durante la fase di aggiornamento.
b) Se durante l’aggiornamento la procedura non dovesse andare a buon fine:
- verificare i collegamenti e ripetere l’operazione.
- Se l’operazione descritta in questo paragrafo continuasse a fallire contattare la Ro.Ve.R
Laboratories S.p.A. ([email protected])
