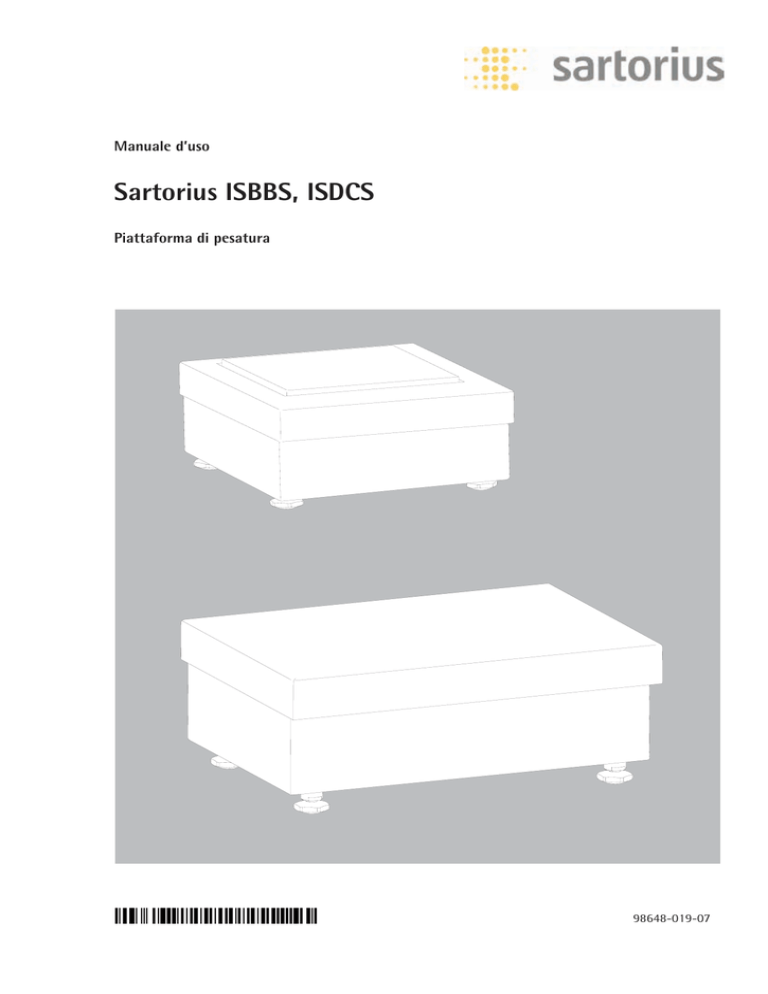

Sartorius ISBBS, ISDCS

Manuale d’uso
Sartorius ISBBS, ISDCS
Piattaforma di pesatura
98648-019-07
Indice
Indice
Copyright..............................................................................3
Uso previsto..........................................................................3
Istruzioni di sicurezza e avvertenze...................................4
Messa in funzione................................................................5
Istruzioni per l’installazione...............................................6
Livellamento della piattaforma di pesatura.................6
Conduttore di terra..........................................................6
Interfaccia dati....................................................................7
Assegnazione dei pin........................................................7
Commutatore di accesso al menu.....................................8
Dati tecnici...........................................................................9
Dati metrici ISBBS.............................................................10
Dati metrici ISDCS.............................................................11
Messaggi di errore.............................................................12
Cura e manutenzione........................................................13
Pulizia delle superfici in acciaio inox..........................14
Smaltimento.......................................................................15
Area a rischio di esplosione..............................................16
Dimensioni (disegni quotati)............................................18
2
Manuale d'uso ISBBS, ISDCS
Avvertenze legali
Copyright
Senza espressa autorizzazione scritta della Sartorius non è consentita la
riproduzione o il trasferimento del presente documento né interamente né
parzialmente.
Questo documento è destinato esclusivamente all’utilizzo da parte
dell’acquirente.
Non può essere ceduto a terzi né gratuitamente né a pagamento.
Il software fornito è di proprietà della Sartorius. Il software non può essere
modificato, riprodotto, reingegnerizzato oppure riadattato mediante
incorporazione in altro prodotto.
L’acquirente può utilizzare il software solo per scopi personali e non è
autorizzato a consentire l’uso del software da parte di terzi, né gratuitamente
né a pagamento. Nel caso in cui dovessero insorgere dei problemi relativi al
software fornito, contattare il fornitore del software. La Sartorius si riserva
il diritto di fornire software aggiornati con questo prodotto.
È esclusa ogni responsabilità relativa a software già installati prima dell’acquisto
di questo prodotto. L’acquirente si assume ogni responsabilità derivante da un
uso improprio del prodotto.
Uso previsto
Le piattaforme di pesatura ISBBS, ISDCS si contraddistinguono per la loro
precisione, robustezza e affidabilità dei risultati di pesata. I modelli si basano
su un sistema di pesatura monolitico (secondo il principio della compensazione
elettromagnetica della forza).
Queste piattaforme di pesatura industriali si contraddistinguono grazie alle
seguenti caratteristiche:
– Qualità Sartorius di lunga durata
– Protezione contro polvere e getti d’acqua conforme a IP65
– Lavorazione e materiali di alta qualità
– Possibile l’uso di precarichi (per strutture fisse
Manuale d'uso ISBBS, ISDCS
3
Istruzioni di sicurezza
Istruzioni di sicurezza e avvertenza
3 Leggere
attentamente il presente manuale di istruzioni prima di mettere in
funzione l’apparecchio. Si eviteranno in tal modo eventuali danni all’apparecchio
stesso.
3 Leelettrico,
piattaforme di pesatura sono conformi alle direttive e norme per il materiale
la compatibilità elettromagnetica e le prescrizioni di sicurezza date.
3 Non
esporre inutilmente gli apparecchi a temperature estreme, vapori chimici
aggressivi, umidità, urti e vibrazioni.
2 Evitare
le cariche elettrostatiche, collegare il morsetto di collegamento
equipotenziale.
3 Tutti
i modelli soddisfano il grado di protezione IP65.
In caso d’installazione impropria decadono i diritti di garanzia.
3 Qualora
la sicurezza operativa dell’apparecchio non fosse più garantita, staccare
la piattaforma dall’alimentazione elettrica e accertarsi che non venga più usata.
3 Tutti
i lavori di manutenzione, pulizia e riparazione della piattaforma di pesatura
devono essere effettuati di regola ad apparecchio spento.
3 SePertanto,
si utilizzano cavi di altri costruttori, fare attenzione alle assegnazioni dei pin.
prima di allacciare gli apparecchi Sartorius, controllare i collegamenti
del cavo in base al relativo schema di collegamento e separare le linee con
assegnazione diversa. Il gestore si assume ogni responsabilità per l’uso di cavi
non forniti dalla Sartorius.
3 L’esposizione
a influenze elettromagnetiche molto forti può avere degli effetti
sul valore di pesata. Una volta scomparso l’effetto di disturbo, il prodotto è di
nuovo utilizzabile secondo la destinazione d’uso.
4
Manuale d'uso ISBBS, ISDCS
Messa in funzione
Messa in funzione
Avvertenza!
Gli apparecchi non imballati possono perdere la precisione di misurazione se
esposti a forti vibrazioni. Le vibrazioni eccessive possono compromettere la
sicurezza degli apparecchi. Non esporre l’apparecchio a temperature estreme,
umidità, urti e vibrazioni.
Temperatura di stoccaggio ammessa: -10 ... +40 °C
3
Disimballaggio
Togliere l’apparecchio dall’imballaggio. Controllare se gli apparecchi presentano
danni visibili. Conservare l’imballaggio originale per un’eventuale rispedizione.
Prima della spedizione staccare tutti i cavi.
Acclimatazione dell’apparecchio
3 L’apparecchio
può essere aperto esclusivamente da personale tecnico esperto
e qualificato.
Prima di aprire l’unità di valvole: posizionare l’interruttore generale su “OFF".
Adottare misure di sicurezza contro una riaccensione non autorizzata.
Se possibile, staccare l’apparecchio dalla rete elettrica!
Al termine dei lavori: chiudere bene l’unità di valvole.
Equipaggiamento fornito:
– Piattaforma di pesatura
- Manuale d’istruzioni
– Opzioni (dotazione speciale) come elencate nella bolletta di consegna
Manuale d'uso ISBBS, ISDCS
5
Istruzioni per l’installazione
Istruzioni per l’installazione
t Preparare un luogo adatto all’installazione della piattaforma di pesatura.
°C
Questo deve essere asciutto, orizzontale e piano. Il campo di temperatura di
lavoro deve essere tra –10°C e +40°C.
Non esporre inutilmente la piattaforma di pesatura a temperature, umidità, urti
o vibrazioni che potrebbero danneggiarla.
Livellamento della piattaforma di pesatura
Scopo: – Compensazione delle ineguaglianze della superficie di installazione
– Esatta posizione orizzontale dell’apparecchio per ottenere risultati di
pesata riproducibili in ogni momento
Livellare la piattaforma di pesata ogni volta che si cambia il luogo di
installazione.
t Livellare la piattaforma di pesatura con i quattro piedini fino a quando la
bolla d’aria della livella si trova in centro.
t Controllare se tutti i piedini di regolazione toccano la superficie di
installazione.
y Tutti i piedini di regolazione devono portare un carico equivalente!
y Regolazione dei piedini:
Svitando i piedini di regolazione (ruotando in senso antiorario) la piattaforma di
pesatura si solleva.
Avvitando i piedini di regolazione (ruotando in senso orario) la piattaforma di
pesatura si abbassa.
Messa in funzione
Conduttore di terra
Il conduttore di terra si trova sotto il piatto di pesata sulla scatola di giunzione
oppure sulla base della piattaforma di pesatura. L’attacco per la messa a terra
è indicato dal simbolo a lato.
La messa a terra viene effettuata mediante un bullone, un morsetto a vite oppure
è presente un foro. In quest’ultimo caso, eseguire la messa a terra mediante una
vite e un dado in acciaio inossidabile. Come protezione contro un allentamento
spontaneo, si dovrebbe inserire una rosetta dentata. Il cavo di terra deve avere
una sezione minima di 4 mm2 e deve essere provvisto di un occhiello adatto.
Collegare tutti gli apparecchi e relativi accessori al conduttore equipotenziale (PA).
6
Manuale d'uso ISBBS, ISDCS
Interfaccia dati
Interfaccia dati
La piattaforma di pesatura è dotata di una interfaccia standard COM 1,
presa rotondo RS485 (IP65).Tramite il Servizio Assistenza è possibile convertire
l’interfaccia COM 1 in RS232.
Assegnazione dei pin
Connettore maschio rotondo COM 1 con raccordo a vite.
Vista frontale:
Interfaccia dati RS 485
Interfaccia dati RS 232
A
RxD–TxD–N
non collegato
B
non collegato
RxD
C
non collegato
TxD
D
non collegato
CTS
E
GND
GND
F
Commutatore di accesso al
menu per la regolazione
Commutatore di accesso al
menu per la regolazione
G
VCC 12-30 VDC 2W
VCC 12-30 VDC 2W
H
non collegato
DTR
J
GND
GND
K
GND
GND
L
RxD–TxD–P
non collegato
M
VCC 12-30 VDC 2W
VCC 12-30 VDC 2W
Connettore femmina dell’interfaccia (consigliato):
Tipo C091D, a 12 pin, Amphenol (IP65), tipo di cavo conforme a AWG 24
Osservare le istruzioni relative all’alimentazione elettrica!
h
Modalità come interfaccia RS485:
L’interruttore 1 per la commutazione alla modalità RS485 deve essere aperto
(impostazione di fabbrica). Eventualmente disattivare le resistenze di Bias per
la modalità RS485. A tal fine aprire l’interruttore (impostazione di fabbrica). Le
resistenze di Bias non devono comparire più di una volta sullo stesso tratto di
trasmissione (rete o connessione punto-punto), poiché in caso contrario possono
verificarsi errori di trasmissione. Consultare in proposito le schede tecniche o la
documentazione di connessione del capo opposto del collegamento o dei nodi di
rete. Attivare o disattivare le resistenze di Bias sempre a coppie. La resistenza di
terminazione (lato TX, interruttore 1 deve essere attiva se il dispositivo si trova ad
uno dei due capi di un sistema bus RS485 o se è collegato punto-punto con un
altro dispositivo. Anche sul capo opposto deve essere disponibile una resistenza
di terminazione di 120 Ω. Eventualmente attivare la resistenza di terminazione
(120 Ω) per la modalità RS485: chiudere l’interruttore 1 (posizione «ON«).
Resistenza di terminazione, lato RX 120 Ω
Interruttore 1 on
Resistenza di BIAS, lato RX (TXD+, Pull-Up) 680 Ω
Interruttore 2 on
Resistenza di BIAS, lato RX (RXD–, Pull-Down) 680 Ω
Interruttore 3 on
Senza funzione
Interruttore 4
Manuale d'uso ISBBS, ISDCS
7
Commutatore di accesso al menu
Commutatore di accesso al menu
ISBBS
Commutatore a destra = impostazione per uso legale
Commutatore a sinistra = sbloccato
ISDCS
Commutatore a destra = impostazione per uso legale
Commutatore a sinistra = sbloccato
8
Manuale d'uso ISBBS, ISDCS
Dati tecnici
Dati tecnici
Dati tecnici generali
La conformità CE è garantita solo quando si utilizzano gli accessori Sartorius.
Interfaccia digitale, senza retroazione
Conforme a EN45501
Interfaccia dati
RS485
Alloggiamento: materiale
Grado di protezione secondo EN60529
Acciaio inox
IP65
Campo di temperatura
–10°C fino a +40°
Umidità dell’aria
Massima umidità dell’aria relativa 80% per temperature fino a 31°
Alimentazione DC
Opzionale 15,524 VDC (±10 %), max. 12W tramite interfaccia
Emissione di disturbi
Conforme a EN61326+A1, classe B (IEC 61326+A1)
Immunità ai disturbi
Conforme a EN61326+A1, ambiente industriale (IEC 61326+A1)
Sicurezza elettrica
Conforme a EN61010-1 (IEC 61010-1), EN60950 (IEC 60950)
Manuale d'uso ISBBS, ISDCS
9
Dati metrici ISBBS
Dati metrici ISBBS
Modelli non omologabili CE-M
Campo di pesata (kg)
3,1
6,1
Precisione di lettura (g)
0,01
0,01
Codice risoluzione
-H
-H
Peso di regolazione
(in grammi)
2000
5000
Classe di precisione
E2
E2
Precarico (kg)
3
0
Riproducibilità (g)
0,01
0,01
Linearità (g)
0,02
0,02
Temperatura ambiente -10°C ...... +40°C
10
Manuale d'uso ISBBS, ISDCS
Dati metrici ISDCS
Dati metrici ISDCS
Modelli non omologabili CE-M
Campo di pesata (kg)
16
35
Precisione di lettura (g)
0,1
0,1
Codice risoluzione
-H
-H
Peso di regolazione
(in grammi)
10.000
10.000
Classe di precisione
F1
F1
Precarico (kg)
5
5
Riproducibilità (g)
0,08
0,08
Linearità (g)
0,02
0,02
Temperatura ambiente -10°C ...... +40°C
Manuale d'uso ISBBS, ISDCS
11
Messaggio di errore
Messaggi di errore
I messaggi di errore vengono emesse tramite l’interfaccia. I messaggi Err vengono visualizzati permanentemente; i messaggi
Inf vengono visualizzati per 2 secondi, poi il programma ritorna automaticamente alla modalità di pesata.
Problema
Causa
Soluzione
Err 101
Tasto inceppato all’accensione
Sbloccare il tasto oppure rivolgersi al Servizio Assistenza
Sartorius
Err 320
Memoria del programma operativo difettosa
Rivolgersi al Servizio Assistenza Sartorius
Err 335
La piattaforma di pesatura per uso metrico-legale non
è compatibile con il terminale collegato
Collegare una piattaforma di pesatura adatta
Err 340
Parametri operativi (EEPROM) difettosi
Spegnere e riaccendere la bilancia, se il messaggio
Err 340 permane: rivolgersi al Servizio Assistenza
Sartorius
Err 341
Perdita dati dalla RAM, batteria ricaricabile scarica
Lasciare acceso l’apparecchio per almeno 10 ore
Err 343
Perdita dati in memoria per numero di transazione
della memoria alibi esterna
Rivolgersi al Servizio Assistenza Sartorius
Inf 01
L’uscita dati non è compatibile con il formato di uscita
Eseguire l’impostazione corretta nel Setup
Inf 02
La condizione di regolazione non è stata rispettata,
tarare o scaricare la bilancia
Eseguire la regolazione solo dopo l’azzeramento del
display
Inf 03
La regolazione non si è potuta concludere entro un
certo intervallo di tempo.
Attendere il tempo di preriscaldamento e ripetere la
regolazione
Inf 06
Peso di regolazione integrato difettoso
Rivolgersi al Servizio Assistenza Sartorius
Inf 07
La funzione operativa eseguita per ultima non è
consentita per le bilance omologate.
Rivolgersi al Servizio Assistenza Sartorius per le
modifiche delle impostazioni.
Inf 08
Il carico sulla bilancia è troppo pesante per eseguire
l’azzeramento
Controllare se nella configurazione è impostat
“Campo di azzeramento all’accensione”
Inf 09
La taratura non è possibile se il peso lordo è < zero
Azzerare la bilancia
Inf 10
Taratura impossibile con memoria di tara piena
Inf 22
Errore nella memorizzazione del riferimento,
peso troppo leggero
Taratura possibile solo dopo la cancellazione dei dati
memorizzati nel programma applicativo.
Collocare un peso maggiore
Inf 23
Errore durante l’inizializzazione di un’applicazione
Rivolgersi al Servizio Assistenza Sartorius
Inf 29
Non è stato raggiunto il carico minimo
Definire un valore più basso per il carico minimo
Inf 71
Impossibile memorizzare (o immettere) il valore di
misura (per es. limite di controllo troppo basso o
troppo alto)
Nessuna
inf 72
Impossibile memorizzare il valore misurato (per es. il
contatore di transazioni ha raggiunto il suo massimo)
Nessuna
Inf 73
I dati memorizzati sono stati cancellati o non sono
leggibili
Rivolgersi al Servizio Assistenza Sartorius
Inf 74
Funzione bloccata (per es. il menu è bloccato)
Nessuna
Inf 98
Nessuna piattaforma di pesatura collegata
Rivolgersi al Servizio Assistenza Sartorius
Inf 99
Nessuna piattaforma di pesatura collegata
Rivolgersi al Servizio Assistenza Sartorius
NO WP
Nessuna piattaforma di pesatura collegata
Rivolgersi al Servizio Assistenza Sartorius
3 lampeggiante
Batteria difettosa o l’ora non è impostata correttamente Regolare l’ora
12
Manuale d'uso ISBBS, ISDCS
Cura e manutenzione
Cura e manutenzione
Istruzioni per la pulizia
t Prima della pulizia staccare la piattaforma di pesatura dalla tensione
d’esercizio.
t Se la bilancia si trova in un ambiente asciutto, pulire la piattaforma di
pesatura usando un panno umido. Si possono utilizzare detergenti per uso
domestico. Attenersi alle indicazioni del produttore.
3 Non usare mai acidi e soluzioni alcaline concentrati, nonché solventi e
alcol puro.
t Se la bilancia si trova in un ambiente umido, pulire la piattaforma di
pesatura con un getto d’acqua debole (max. 60°C) bagnandola dall’alto.
3
Per la pulizia della piattaforma di pesatura non è ammesso l’utilizzo di
idropulitrici.
Pulizia della parte interna della piattaforma di pesatura
t Usare aria compressa oppure un getto d’acqua debole (max. 60°C).
Fare particolare attenzione che non si depositi dello sporco nell’incavo.
3
t Se durante la pulizia si usa acqua troppo calda o troppo fredda, si può
3 formare della condensa nell’apparecchio a causa della differenza
di temperatura. La condensa può provocare dei malfunzionamenti
nell’apparecchio.
Manuale d'uso ISBBS, ISDCS
13
Cura e manutenzione
Pulizia delle superfici in acciaio inox
Si consiglia di pulire tutte le parti in acciaio inossidabile ad intervalli regolari.
Per la pulizia delle parti in acciaio inox della bilancia (se presenti) usare un
panno umido o una spugna. Si possono usare senza alcun rischio detergenti
di uso domestico disponibili in commercio, adatti per la pulizia delle parti in
acciaio inox.
Strofinare leggermente tutte le superfici in acciaio inox e poi sciacquare a
fondo la piattaforma di pesatura per togliere ogni residuo. Infine lasciare
asciugare l’apparecchio. Per una maggiore protezione si può applicare un olio
di manutenzione.
3
3
14
Manuale d'uso ISBBS, ISDCS
Per la pulizia delle parti in acciaio inox non si devono usare detergenti che
contengono soluzione di soda caustica, acido acetico, acido cloridrico, acido
solforico oppure acido citrico.
È vietato l’uso di spugnette di lana d’acciaio!
Ambiente corrosivo
Togliere regolarmente le sostanze che possono corrodere.
Smaltimento
Smaltimento
Se l’imballaggio non dovesse più servire, dovrà essere portato al locale
smaltimento rifiuti. L’imballaggio è interamente composto di materiali non
inquinanti, riciclabili come materie prime secondarie. L’apparecchio, comprensivo
di accessori, pile e batterie ricaricabili non appartiene alla categoria dei rifiuti
domestici. La legislazione dell’UE prescrive nei propri Stati membri la raccolta
separata delle apparecchiature elettriche ed elettroniche rispetto ai rifiuti
municipali misti ai fini di un loro successivo recupero, reimpiego e riciclaggio.
In Germania e in alcuni altri Paesi, Sartorius effettua il ritiro e lo smaltimento dei
prodotti elettrici ed elettronici nel rispetto delle leggi. Queste apparecchiature
non devono essere smaltite insieme ai rifiuti domestici o non devono essere
portate ai centri di raccolta rifiuti locali – ciò vale anche per i piccoli esercenti.
Per maggiori informazioni sulle possibilità di smaltimento, potete rivolgervi in
Germania e negli Stati membri dello Spazio economico europeo ai nostri addetti
del Servizio Assistenza locale oppure al nostro Centro Assistenza di Goettingen,
in Germania:
Sartorius Servicezentrum
Weender Landstrasse 94–108
37075 Goettingen, Germania
SWT GÖ: WEEE-Reg.-Nr. DE 49923090
Nei Paesi che non fanno parte dello Spazio economico europeo o in cui non
è presente una filiale, una succursale o un rivenditore Sartorius, rivolgersi alle
autorità locali o alle aziende incaricate dello smaltimento dei rifiuti. Prima
dello smaltimento e/o della rottamazione delle apparecchiature, togliere le
pile e le batterie ricaricabili e smaltirle negli appositi contenitori di raccolta.
Le apparecchiature contaminate con sostanze nocive (contaminazione NBC) non
saranno ritirate dalla Sartorius, dalle sue filiali, succursali e dai suoi rivenditori,
né per lavori di riparazione né per lo smaltimento. Per maggiori informazioni
sulle modalità di riparazione e smaltimento del proprio apparecchio ed i relativi
indirizzi dei Centri di Assistenza, si prega di visitare il nostro sito Internet
(www.sartorius-mechatronics.com) oppure rivolgersi al Servizio Assistenza
Sartorius.
Manuale d'uso ISBBS, ISDCS
15
Opzione Y2
Area a rischio di esplosione
Solo per gli apparecchi con l’Opzione Y2: Direttiva 94/9/CE “Apparecchi e sistemi
di protezione destinati ad essere utilizzati in atmosfere potenzialmente esplosive”
Norme europee relative:
EN 60079-0 Prescrizioni generali
EN 60079-15 Tipo di protezione antideflagrant
EN 60079-31 Atmosfera potenzialmente esplosiva
Apparecchi con modo di protezione mediante custodie “t”
destinati ad essere utilizzati in presenza di polveri combustibili
16
Manuale d'uso ISBBS, ISDCS
Dichiarazione di Conformitá
Manuale d'uso ISBBS, ISDCS
17
Dimensioni
Dimensioni (disegni quotati)
ISBBS
106,4
122,7 +20
41,9
250
182
205
244
30
182
215
269
18
Manuale d'uso ISBBS, ISDCS
Dimensioni
ISDCS
149,05
+20
125,25
42
370
304
360
260
192
258,1
Manuale d'uso ISBBS, ISDCS
19
20
Manuale d'uso ISBBS, ISDCS
Manuale d'uso ISBBS, ISDCS
21
Manufacturer‘s Certificate
22
Manuale d'uso ISBBS, ISDCS
Manuale d'uso ISBBS, ISDCS
23
Sartorius Weighing Technology GmbH
Weender Landstraße 94-108
37075 Goettingen,
Germania
Telefono ++49.551.308.0
Fax ++49.551.308.3289
www.sartorius-mechatronics.com
Copyright by Sartorius,
Goettingen, Repubblica Federale Tedesca.
È vietata la riproduzione o traduzione anche
parziale del presente documento senza previa
autorizzazione scritta da parte di Sartorius
Weighing Technology GmbH.
La Sartorius si riserva tutti i diritti conformemente
alla normativa sui diritti d’autore. Le informazioni
e le illustrazioni contenute nel presente manuale
di istruzioni sono aggiornate alla data sotto
indicata. Sartorius si riserva il diritto di apportare
modifiche ai dati e alle immagini del presente
manuale relativi alla tecnica, alla dotazione e al
tipo apparecchio.
Data:
Aprile 2013
Sartorius Weighing Technology GmbH
Goettingen, Germania
Con riserva di modifiche tecniche. ·
KT · RS
Publication No.: WIS6022-I13044
