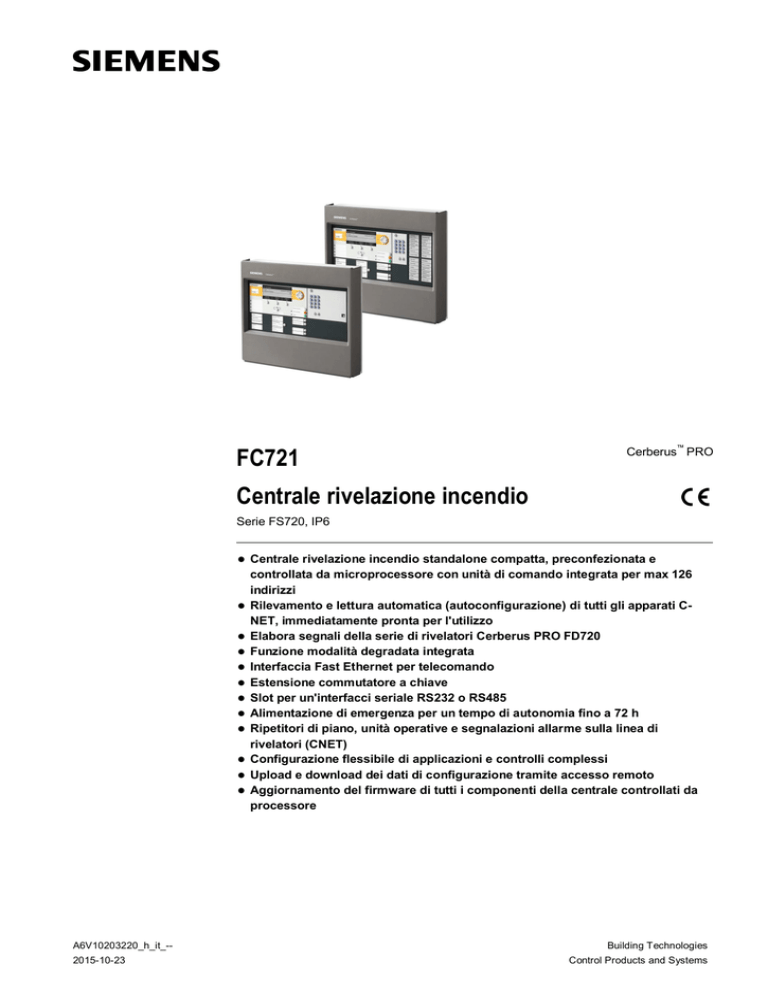

FC721
Cerberus™ PRO
Centrale rivelazione incendio
Serie FS720, IP6
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
κ
A6V10203220_h_it_-2015-10-23
Centrale rivelazione incendio standalone compatta, preconfezionata e
controllata da microprocessore con unità di comando integrata per max 126
indirizzi
Rilevamento e lettura automatica (autoconfigurazione) di tutti gli apparati CNET, immediatamente pronta per l'utilizzo
Elabora segnali della serie di rivelatori Cerberus PRO FD720
Funzione modalità degradata integrata
Interfaccia Fast Ethernet per telecomando
Estensione commutatore a chiave
Slot per un'interfacci seriale RS232 o RS485
Alimentazione di emergenza per un tempo di autonomia fino a 72 h
Ripetitori di piano, unità operative e segnalazioni allarme sulla linea di
rivelatori (CNET)
Configurazione flessibile di applicazioni e controlli complessi
Upload e download dei dati di configurazione tramite accesso remoto
Aggiornamento del firmware di tutti i componenti della centrale controllati da
processore
Building Technologies
Control Products and Systems
Panoramica del sistema
Accesso remoto
Engineering Tool,
Operating Tool
FC721
Centrali rivelazione
incendio
Linea di rivelazione
collettiva Siemens,
TM
Synova SynoLINE300
o SynoLINE600
FDM233-Ex
Area
Ex
OOH740-A9-Ex
Allarme TR
Guasto TR
24VCC est.
Comandi
incendio
FDS221/
FDS229
FDCI222
FDCL221-Ex
FDCIO223
2 ingressi/uscite
a scelta
FT2010/FT2011
Terminale/Display
repetitore
di piano
4 ingressi
DBS721 / DBS729
C-NET
1 loop
max. 126 indrizzi
DBS720
HI720
OH720
FDCL221
Sirene
convenzionali
via FCI2009-A1
OP720 OP720
FDA221/
FDA241
1 uscita
Linea aperta
HI722
24VCC est.
possibili
FDCIO221
OH720
FDCW241
4 uscite
FDCI221
1 ingresso
FDCI723
FDM22x
Sinottico
FT2001-A1
FDM221
FDCIO222
1 ingresso
4 ingressi
FDOOT271
FDM273
Rivelatori radio
Caratteristiche funzionali
κ
κ
κ
κ
κ
κ
L'FC721 è una centrale rivelazione incendio standalone compatta con unità di
comando integrata, che elabora segnali di apparati FD720.
La centrale viene configurata con Cerberus Engineering Tool secondo le
specifiche del cliente.
La dispersione verso terra è sorvegliata su tutte le linee di rivelatori.
Adattamento dei testi cliente direttamente sull'unità di comando della centrale
o con Cerberus Engineering Tool.
Dalla memoria eventi sono richiamabili fino a 2000 eventi in base a vari criteri.
È prevista la commutazione automatica orario legale / solare
2
Building Technologies
Fire Safety
A6V10203220_h_it_-2015-10-23
Elementi funzionali
Unità di comando
Sull'unità di comando si trovano i seguenti elementi:
∂ Modulo CPU ed elettronica
∂ Attacco Ethernet
∂ Slot per modulo RS232 o RS485
∂ Slot di montaggio per commutatore a chiave 'Kaba' o 'nordic'
Scheda periferiche
Sulla scheda periferiche si trovano morsetti di collegamento per:
∂ Linee C-NET
∂ Trasmissione remota (allarme/guasto)
∂ Uscita sirena
∂ Ingressi/uscite di comando configurabili
∂ Uscita monitorata per allarme e guasto
∂ Alimentazione elettrica
Alimentazione elettrica 70 W, alimentazione di emergenza
L’alimentazione elettrica alimenta l’hardware e carica le batterie.
Nel caso di una caduta dell’alimentazione, le batterie forniscono la corrente di
emergenza.
Configurazione
Il Cerberus Engineering Tool FXS7212 consente di adattare il sistema alle esigenze
specifiche del cliente.
Range di applicazione
La FC721 risulta ideale per piccole applicazioni come p. es. per officine o
alberghi.
3
Building Technologies
Fire Safety
A6V10203220_h_it_-2015-10-23
Elementi di visualizzazione e di comando
Ogni FC721 dispone di un'unità di comando integrata.
1
FC7 21-ZZ
8
2
1
ALLARME
9
Utente 2
Utente 3
6
4
Utente 1
Cicalino off
3
Utente 4
Altri allarmi
GUASTO
UM
Attivo
Guasto / AB
DISINSERIMINENTO
7
Confermare
Ripristinare
Ritardo dell´allarme off
Segnali acustici
TEST RIVELATORE
Attivo
Guasto / AB
Impianto
Controllo
Esercizio
Guasto
Attivo
Guasto / AB
Utente 5
Utente 6
2
13
3
FC7 21-YZ
8
2
4
1
ALLARME
9
Utente 2
Utente 3
Cicalino off
3
Utente 4
Altri allarmi
GUASTO
UM
Attivo
Guasto / AB
DISINSERIMINENTO
6
4
Utente 1
7
Confermare
5
6
Ripristinare
Ritardo dell´allarme off
7
Segnali acustici
TEST RIVELATORE
Attivo
Guasto / AB
Impianto
Controllo
Esercizio
Guasto
Attivo
Guasto / AB
Utente 5
Utente 6
8
9
13
10
11
12
13
14
Display con 8 righe da 40 caratteri ciascuna, con
informazioni dettagliate su tutti gli eventi che si
presentano:
– tipo di evento, luogo dell'evento, testi delle
misure, stati di funzionamento
– istruzione operativa visualizzata direttamente
in situazioni di allarme
– comando Comfort via softkey e tasto di
navigazione
Indicatore di allarme, si accende con luce rossa
al presentarsi di un evento di allarme
Quattro LED configurabili e relativi campi con la
dicitura corrispondente
Softkey per il comando diretto in funzione dello
stato
Due tasti con LED, configurabili individualmente
Tasti per 'cicalino OFF', 'Acquisizione'
messaggio e 'Reset' messaggio
Tasto per passare in rassegna i messaggi di
allarme
Tasto di navigazione e tasto del menu
Tastiera per l'immissione di caratteri
alfanumerici, come password o testo cliente
Tasti per organizzazione allarme
Tasti e LED con campi con scritte per
equipaggiamento d'allarme base
Commutatore a chiave opzionale per accesso di
comando (Kaba o nordic)
Etichette con scritte inseribili
24 gruppi di visualizzazione ciascuno con un
LED rosso/verde e uno giallo
4
Building Technologies
Fire Safety
A6V10203220_h_it_-2015-10-23
Panoramica centrali rivelazione incendio FC721
Armadio (Eco)
FC721-ZZ
FC721-YZ
Con 24 gruppi di visualizzazione
ciascuno con un LED rosso/verde + giallo
1 loop
1 loop
Con alimentazione elettrica (70 W)
Con alimentazione elettrica (70 W)
Capacità della batteria max. 7 Ah
Capacità della batteria max. 7 Ah
Armadio vuoto utilizzabile liberamente
FH7201-Z3
FH7202-Z3
Armadio (Eco)
Armadio (Standard)
430 x 398 x 103 mm
430 x 398 x 183 mm
Ad es. per batterie supplementari,
unità addizionali o
Ad es. per batterie supplementari
stampante eventi
Alimentazione elettrica
Posto per batterie
2x FA2003-A1 (7 Ah) o
2x FA2004-A1 (12 Ah)
Stampante interna
FTO2001-A1
Stampante esterna
DL3750+
Stampante eventi
Stampante ad aghi (esterna)
Interfaccia RS232
Per l'installazione in un armadio vuoto
Il modulo RS232 va
ordinato a parte
Il modulo RS232 va
ordinato a parte
5
Building Technologies
Fire Safety
A6V10203220_h_it_-2015-10-23
Struttura FC721
11
4
7 1
2
12
5
9
3
6
10
8
Dotazione di base
1
Armadio (Eco)
2
Scheda periferiche (1 loop)
3
Alimentazione elettrica (70 W)
Denominazione
FH7201-A1
FCI2010-A1
FP2015-A1
Note
Pos. 1-5:dotazione di base per ogni FC721 (Eco)
4
Morsetti di rete sulla top hat rail TS35
5
Unità di comando
6
Posto per batterie
Estensioni
7
Modulo relè
Commutatore a chiave (Kaba)
8
Commutatore a chiave (nordic)
Modulo RS485 (isolato) o
9
Modulo RS232 (isolato)
10 Batteria (12 V, 7 Ah, VDS)
11 Kit di montaggio 19"
12 Kit di cavi (comunicazione)
–
FCM72xx-xx
–
Posto per due moduli relè
Unità di comando con CPU
2x 12 V/7 Ah
Z3B171
FTO2005-C1
FTO2006-B1
FCA2002-A1
FCA2001-A1
FA2003-A1
FHA2016-A1
FCA2014-A1
Relè per i comandi incendio
Per l’autorizzazione di accesso per l'uso
Per periferiche con interfaccia RS485
Per utenti con interfaccia RS232
Per l'alimentazione di emergenza
Per l’installazione nel contenitore esterno da 19 pollici
Per collegamenti via cavo flessibili ai moduli sull'unità di comando
6
Building Technologies
Fire Safety
A6V10203220_h_it_-2015-10-23
Dati tecnici
Tensione di rete
Alimentazione elettrica
Tensione di esercizio
Corrente di esercizio
Capacità batterie
Monitoraggio batterie
Monitoraggio rete
Serie di rivelatori collegabile
Numero di linee
– Loop o
– Stub
Numero di indirizzi
Ingressi/uscite integrati
– Uscita relè
– Allarme RT
– Guasto RT
– Uscite sorvegliate
– Allarme
– Guasto
– Sirena
– Ingressi/uscite liberamente programmabili
Unità di comando
Slot per interfaccia seriale
– RS232 o RS485
Posto di montaggio per kit di cavi (comunicazione)
AC 97…127 V/AC 196…253 V
70 W
DC 20,5…28,6 V
Max. 2,5 A
2x 12 V, 7 Ah
Sì
Sì
Cerberus PRO FD720 (C-NET)
Connessione Ethernet RJ45
Temperatura di esercizio
Temperatura di stoccaggio
1
-8…+42 °C
-20…+60 °C
≤95 % rel.
Umidità dell'aria (condensa non consentita)
Dimensioni (L x A x P)
– Senza coperchio
– Con coperchio
Colore
– Armadio
– Coperchio
Categoria di protezione (IEC 60529)
Omologazioni
– LPCB
– FM
1 loop da 126 apparati C-NET
2 stub da 32 apparati C-NET
Max. 126
1
1
1
1
1
4
Integrata
1
1
430 x 398 x 80 mm
430 x 398 x 103 mm
~RAL 7035 grigio luce
~RAL 000 50 00
IP30
126bn/05
3051081
7
Building Technologies
Fire Safety
A6V10203220_h_it_-2015-10-23
Dati per l'ordinazione
Centrali
Estensioni
Alimentazione elettrica
supplementare
Batterie
Stampante esterna
Ricambio
Tipo
Cod. art.
Denominazione
FC721-ZZ
FC721-YZ
Z3B171
FTO2001-A1
–
FTO2005-C1
FTO2006-B1
FCA2002-A1
FCA2001-A1
FCA2014-A1
FH7201-Z3
FH7202-Z3
FHA2016-A1
FP2015-A1
FP2004-A1
S54400-C32-A2
S54400-C32-A3
BPZ:4843830001
A5Q00010126
A5Q00017619
A5Q00010113
A5Q00010129
A5Q00009923
A5Q00005327
A5Q00023027
S54400-B72-A101
S54400-B70-A101
A5Q00020179
S54400-B121-A1
A5Q00020825
FA2003-A1
FA2004-A1
FA2006-A1
DL3750+
–
A5Q00019353
A5Q00019354
A5Q00019356
A5Q00023962
A5Q00023963
Centrale rivelazione incendio (1L)
Centrale rivelazione incendio (1L, 1LED)
Modulo relè AC 250 V / 10 A (1 relè)
Stampante eventi
Rulli stampante di ricambio (10 rulli)
Commutatore a chiave (Kaba)
Commutatore a chiave (nordic)
Modulo RS485 (isolato)
Modulo RS232 (isolato)
Kit di cavi (comunicazione)
Armadio (Eco)
Armadio (Standard)
Kit di montaggio 19"
Alimentazione elettrica (70 W)
Kit alimentatore (150 W, A) per l’installazione
nell’armadio vuoto
Batteria (12 V, 7 Ah, VDS)
Batteria (12 V, 12 Ah, VDS)
Batteria (12 V, 26 Ah, VDS)
Stampante ad aghi (esterna)
Nastro inchiostratore per la stampante ad
aghi DL3750+
Siemens Switzerland Ltd
Building Technologies Division
International Headquarters
Gubelstrasse 22
CH-6301 Zug
Tel. +41 41 724 24 24
www.siemens.com/buildingtechnologies
ID del documento
A6V10203220_h_it_--
Edizione
2015-10-23
Peso
8,900 kg
9,000 kg
0,042 kg
0,250 kg
0,090 kg
0,013 kg
0,050 kg
0,067 kg
0,068 kg
0,224 kg
5,700 kg
7,500 kg
3,000 kg
1,300 kg
1,366 kg
2,450 kg
3,930 kg
7,572 kg
7,300 kg
0,078 kg
© Siemens Switzerland Ltd, 2008
Con riserva di verifica delle possibilità di fornitura e di modifiche tecniche.
Manuale FS720
