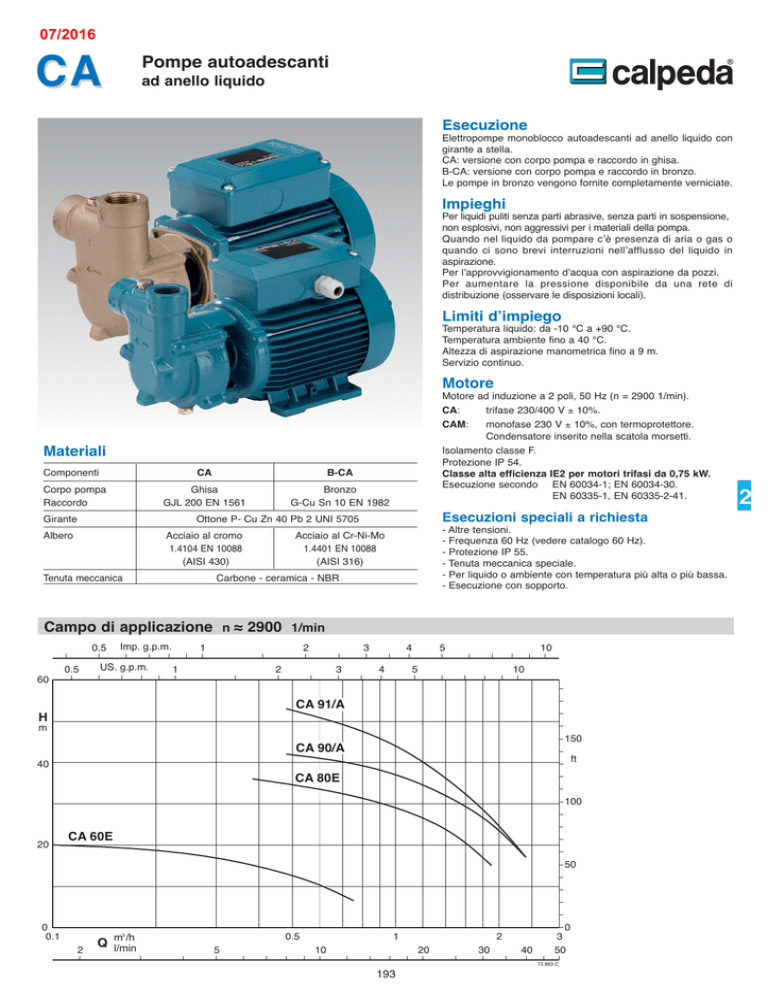

07/2016 CA Pompe autoadescanti ad anello liquido Esecuzione Elettropompe monoblocco autoadescanti ad anello liquido con girante a stella. CA: versione con corpo pompa e raccordo in ghisa. B-CA: versione con corpo pompa e raccordo in bronzo. Le pompe in bronzo vengono fornite completamente verniciate. Impieghi Per liquidi puliti senza parti abrasive, senza parti in sospensione, non esplosivi, non aggressivi per i materiali della pompa. Quando nel liquido da pompare c’è presenza di aria o gas o quando ci sono brevi interruzioni nell’afflusso del liquido in aspirazione. Per l’approvvigionamento d’acqua con aspirazione da pozzi. Per aumentare la pressione disponibile da una rete di distribuzione (osservare le disposizioni locali). Limiti d’impiego Temperatura liquido: da -10 °C a +90 °C. Temperatura ambiente fino a 40 °C. Altezza di aspirazione manometrica fino a 9 m. Servizio continuo. Motore Motore ad induzione a 2 poli, 50 Hz (n = 2900 1/min). CA: trifase 230/400 V ± 10%. CAM: monofase 230 V ± 10%, con termoprotettore. Condensatore inserito nella scatola morsetti. Isolamento classe F. Protezione IP 54. Classe alta efficienza IE2 per motori trifasi da 0,75 kW. Esecuzione secondo EN 60034-1; EN 60034-30. EN 60335-1, EN 60335-2-41. Materiali Componenti Corpo pompa Raccordo CA B-CA Ghisa GJL 200 EN 1561 Bronzo G-Cu Sn 10 EN 1982 Girante Esecuzioni speciali a richiesta Ottone P- Cu Zn 40 Pb 2 UNI 5705 Albero Acciaio al cromo 1.4104 EN 10088 (AISI 430) Tenuta meccanica - Altre tensioni. - Frequenza 60 Hz (vedere catalogo 60 Hz). - Protezione IP 55. - Tenuta meccanica speciale. - Per liquido o ambiente con temperatura più alta o più bassa. - Esecuzione con sopporto. Acciaio al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316) Carbone - ceramica - NBR Campo di applicazione n ≈ 2900 1/min 0.5 0.5 Imp. g.p.m. US. g.p.m. 1 2 1 4 3 2 3 10 5 10 5 4 60 CA 91/A H m 150 CA 90/A ft 40 CA 80E 100 20 CA 60E 50 0 0.1 2 Q m3 /h l/min 0.5 5 1 2 20 10 30 40 0 3 50 72.863.C 193 2 CA Pompe autoadescanti ad anello liquido Prestazioni n ≈ 2900 1/min 3~ 230 V 400 V A CA 60E B-CA 60E 1,7 CA 80E B-CA 80/A 1~ 230 V P1 A kW A Q P2 kW HP 1 CAM 60E B-CAM 60E 1,6 0,26 0,15 0,2 2,8 2,3 1,6 1,3 CAM 80E B-CAM 80/A 3,3 3,6 0,72 0,45 0,6 CA 90/A B-CA 90/A 3 1,7 CAM 90/A B-CAM 90/A 4,5 0,9 0,55 0,75 CA 91/A B-CA 91/A 3,7 2,2 CAM 91/A B-CAM 91/A 5,7 1,2 0,75 P1 Massima potenza assorbita. m 3/h 0,12 0,24 0,38 0,48 l/min 0,6 0,75 1 1,2 1,5 1,89 2,4 2 4 6,3 8 10 12,5 16 20 25 31,5 40 20 18 15,5 13 10,5 6,5 36 35 33,5 31,5 29 26 22 15 H m 1 P2 Potenza nominale motore. 42 41 40 37 34 30 25 17 53 51 48 44 39 34 26,5 17 B-CA = Esecuzione in bronzo. H Prevalenza totale in m. Dimensioni e pesi fM l2 l3 a DN2 DN1 h2 H h1 HA HS 4.93.217 K w DN1 AA B A BB AB DN2 mm kg TIPO a fM HS h2 h1 3/ 4 18 23 256 272 63 63 25 27 103 158 126 158 G1 28 318 71 41 ISO 228 CA 60E CA 80E CA 90/A CA 91/A B-CA 60E G G 1/ 2 3/ 4 G1 G G 1/ 2 H BB B AB 96 96 80 80 142 182 106 90 A AA K l2 l3 w HA CA B-CA 122 100 122 100 22 22 7 7 45 55 14 17 103 109 8 8 134 22 7 63 21 128 10 6 7,6 10,8 11,4 6,8 - 112 fM l2 a l3 DN2 DN1 h2 H h1 HA HS K w DN1 4.93.228 AA B A BB AB DN2 mm kg TIPO a fM HS h2 h1 BB B AB A AA K l2 l3 w HA 3/ 4 23 307 71 27 134 182 106 90 134 112 22 7 55 17 122 10 10 G1 28 318 71 41 142 182 106 90 134 112 22 7 63 21 128 10 13,1 13,9 ISO 228 B-CA 80/A B-CA 90/A B-CA 91/A G 3/ 4 G1 G H 194 B-CA CA Pompe autoadescanti ad anello liquido Curve caratteristiche n ≈ 2900 1/min 0 U.S. g.p.m. 1 2 3 4 40 80 CA 60E 20 0 U.S. g.p.m. 2 3 4 5 6 8 120 CA 80E 70 Ø 59.85 7 Ø 79.6 60 100 30 H ft Hm 40 10 Hm 50 15 30 80 H ft 25 20 60 20 5 10 40 0 0 Q m /h 0 l/s 0.2 0.4 l/min 0.6 10 5 0.1 0.8 1.0 10 0 15 0.2 0.2 0.1 0 0 Q m /h 0 l/s 0.5 1 1.5 10 l/min 0.1 2 20 0.2 0.3 30 0.4 0.5 0.6 0.8 0.5 0.7 P kW P HP P kW 0.2 3 0.6 0.4 0.5 0.1 0.4 0.3 0 0.2 8 25 8 25 6 20 6 20 15 4 10 2 0 50 0 0.2 Q m3/h 0.4 0 U.S. g.p.m. 2 0.6 4 6 72.074 0.8 8 1.0 NPSH m 0 NPSH ft NPSH m 0.3 0 0 60 160 CA 90/A 40 10 2 10 15 4 5 5 0 0.5 Q m3/h 1 0 U.S. g.p.m. 2 4 72.075 1.5 6 8 50 0 2 10 CA 91/A 140 P HP 3 NPSH ft 0 Ø 89.7 180 160 Ø 89.6 120 140 120 100 30 80 80 20 60 20 60 40 3 0 Q m /h 0 l/min 0 l/s 0.5 1 1.5 10 0.1 20 0.2 0.3 2 30 0.4 40 10 2.5 40 0.5 0.6 3 0 Q m /h 0 l/min 0 1.0 l/s 0.5 1 1.5 10 0.1 20 0.2 0.3 2 2.5 30 0.4 40 0.5 0.6 1.0 0.6 0.8 0.8 0.6 0.6 0.4 1.0 P kW 1.0 P HP P kW 0.8 0.8 0.6 0.4 0.4 0.4 25 6 20 15 4 10 NPSH m 0.2 NPSH ft NPSH m 0.2 8 25 6 20 10 2 0 0 0 1 1.5 2 72.076 2.5 195 15 4 5 0.5 0.2 8 2 0 Q m3/h P HP 1.2 1.2 5 0 Q m3/h 0.5 1 1.5 2 72.077 2.5 0 NPSH ft 10 H ft Hm 100 30 H ft Hm 40 2 CA Pompe autoadescanti ad anello liquido Caratteristiche costruttive Autoadescamento rapido La configurazione dell’idraulica consente di garantire un autoadescamento rapido. Flessibilità La possibilità di poter scegliere, per la parte a contatto con il liquido, ghisa o bronzo consente l’impiego delle pompe con liquidi di natura diversa. Manutenzione semplificata La costruzione con anello antiusura avvitato al corpo pompa permette una rapida sostituzione in caso di usura agevolando la manutenzione della pompa. 196
