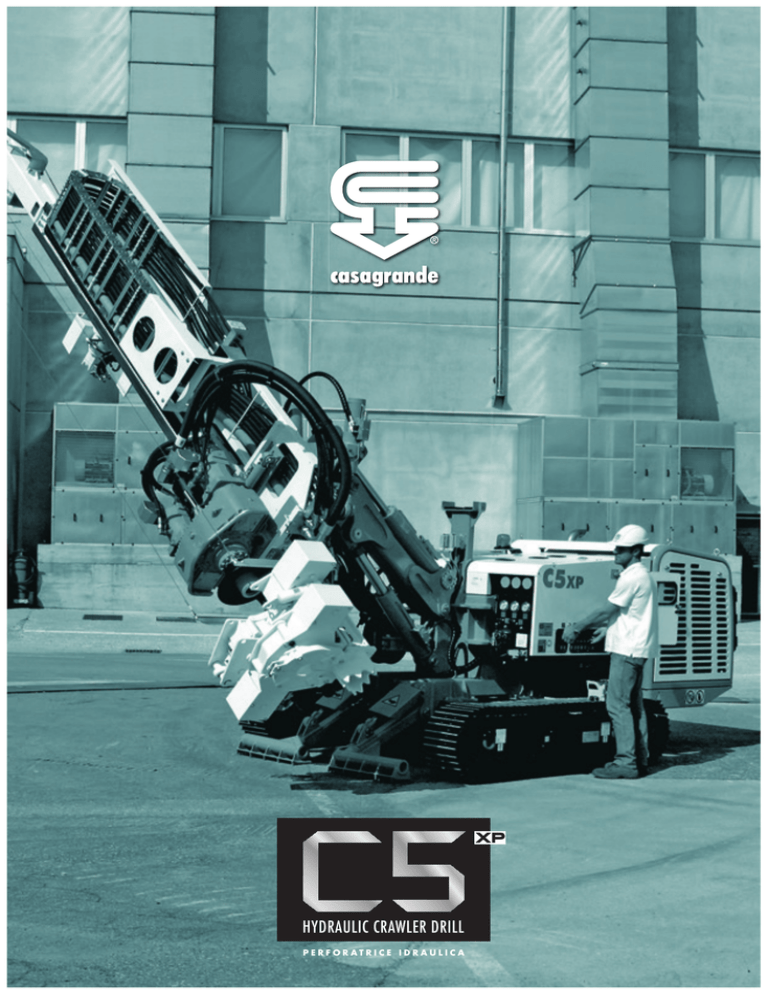

HYDRAULIC CRAWLER DRILL
P E R F O R AT R I C E I D R A U L I C A
HYDRAULIC CRAWLER DRILL
C5XP is the brand new multipurpose crawler drill
rig designed by Casagrande to perform micropiles, anchors drilling and jet grouting.
The crawler rig is equipped with modular mast,
articulation with “Front The Wall” joint. It is such
small and easy-to-use so that it can work in narrow spaces such as tunnels or inside buildings.
A PLC controls the power distribution in order to
increase the performance and to reduce the fuel
consumption.
The hydraulic system is “Full Load Sensing” with
electro-proportional control arrangement; a
smart software allows the set-up to be personalized according to the project requirements.
Thanks to the XP technology and to the powerful
engine Casagrande EP (patented) rotary heads
can be mounted on the machine as well as hydraulic drifter
The new C5xp is a compact crawler drill rig, easy
to truck and maneuver thanks to the ergonomic
remote control and the handy console on board.
C5XP è la nuova perforatrice idraulica multifunzione ideata da Casagrande per eseguire micropali, ancoraggi e jet grouting.
Le dimensioni ridotte, il mast modulare, l’articolazione con snodo “Front The Wall” rendono
la macchina adatta all’impiego in spazi limitati
come all’interno di gallerie o di edifici.
Un PLC gestisce il controllo della potenza con taratura dinamica dell’assorbimento di carburante
per ottimizzare le prestazioni in base all’utilizzo
e per ridurre i consumi di gasolio.
L’impianto idraulico è di tipo “Full Load Sensing”
con sistema di controllo elettro-proporzionale; il
set-up tramite software permette la semplice personalizzazione dei parametri di lavoro.
La flessibilità della tecnologia XP e l’elevata
potenza fornita dal motore permettono l’uso di
teste di perforazione EP brevettate e di martello
idraulico.
La C5xp è facile da manovrare grazie all’ergo–nomico radiocomando e alla pratica consolle di comando a bordo macchina.
2
TECHNICAL SPECIFICATIONS
DATI TECNICI
HYDRAULIC CRAWLER DRILL
UNDERCARRIAGE
CARATTERISTICHE CARRO
Overall width of undercarriage
Larghezza sottocarro
Track shoes width
Larghezza pattini
300 mm
Overall track length
Lunghezza cingoli
2380 mm
Travel speed
Velocità di traslazione
Max. gradeability
Pendenza max. superabile
20° / 37%
Ground pressure
Pressione specifica al suolo
69 kPa
1800 mm
2 km/h
ENGINE
MOTORE
Engine conforms to Exhaust Emission Standard
Motore conforme agli standard di emissione
DEUTZ TCD 3.6 L04
Rated power at 2000 rpm
Potenza a 2000 giri
Fuel tank capacity
Capacità serbatoio gasolio
Hydraulic oil tank capacity
Capacità serbatoio olio idraulico
MAST
MAST
EU Stage IIIA / IIIB - US EPA TIER III / IVi
85 kW
100 l
300 l
3000MR*
5000MR*
4000MR
Mast length
Lunghezza mast
3000 mm
5000 mm
4000 mm
Stroke of rotary head
Corsa testa di rotazione
1500 mm
3500 mm
2500 mm
Extraction force
Forza di estrazione
50 kN
50 kN
50 kN
Crowd force
Spinta sull’utensile
50 kN
50 kN
50 kN
Extraction / Crowd speed
Velocità di Estrazione / Spinta
9 / 37 m/min
9 / 37 m/min
9 / 37 m/min
CLAMPS
MORSE
M2Z | M2SZ
MM2 | MM2S
Diameter
Diametro
40 ÷ 254 mm
40 ÷ 159 mm
Clamping force
Forza di chiusura
ROTARY HEAD
TESTA DI ROTAZIONE
Max. torque
Coppia max.
Max. speed
Giri max.
DIMENSIONS AND WEIGHT
INGOMBRI E PESO
Length
Lunghezza
5400/6400 mm
Width
Larghezza
1800 mm
Height
Altezza
2675 mm
Weight of rig**
Peso attrezzatura**
* Optional
** Depending on mounted equipment
145 kN
145 kN
T14EP
T10 2V
12170 Nm
7200 Nm
57 ÷ 440 rpm
80 ÷ 160 rpm
~ 8,5 t
* Optional
** Dipende dall’allestimento montato
OPTIONALS
OPZIONI
Other rotary heads and hammer HB35A
Casagrande external hammer D21
Rotary head side movement
Service winch | Line pull 900 kg
Hydraulic chuck P114; Ø 60÷114 mm
Jet system
Extendable undercarriage 1600/2200 mm
Hydraulic console
Flushing pump type Gamma 60; 60 l/min | 50 bar
Foam pump C35; 30 l/min | 50 bar
Mud pump NG 530L; 170 l/min | 24 bar
Lubricator 8.5 l
Altre teste e martello HB35A
Martello esterno Casagrande D21
Spostamento laterale testa
Argano di servizio | Tiro 900 kg
Mandrino idraulico P114; Ø 60÷114 mm
Impianto jet
Sottocarro allargabile 1600/2200 mm
Pannello controllo idraulico
Pompa acqua tipo Gamma 60; 60 l/min | 50 bar
Pompa schiumogeni C35; 30 l/min | 50 bar
Pompa fanghi NG 530L; 170 l/min | 24 bar
Oliatore 8,5 l
5
DIMENSIONS
DIMENSIONI
Stroke / Corsa 1000
5400
Stroke / Corsa 3500
Stroke / Corsa 2500
3200
Stroke / Corsa 1500
6400
HYDRAULIC CRAWLER DRILL
1420÷1820
With special Kinematics
Allestimento con articolazione speciale
1860
1700
TRANSPORT DIMENSIONS
DIMENSIONI DI TRASPORTO
2675
6400 / 5400
320
20°
300
2380
1800
7
MAST MOVEMENTS
MOVIMENTAZIONI MAST
90
12°
°
1700
20°
900
500
2380
150
950
560
95
°
°
20°
95
1800
5°
5°
1900
1770
12°
275
120°
600 - 1600
20°
20°
45°
30°
8
9
JET GROUTING ARRANGEMENT
Depth / Prof. 12000
Stroke / Corsa 3300
14900
6000
2500
ALLESTIMENTO JET GROUTING
10
1420
1860
1700
