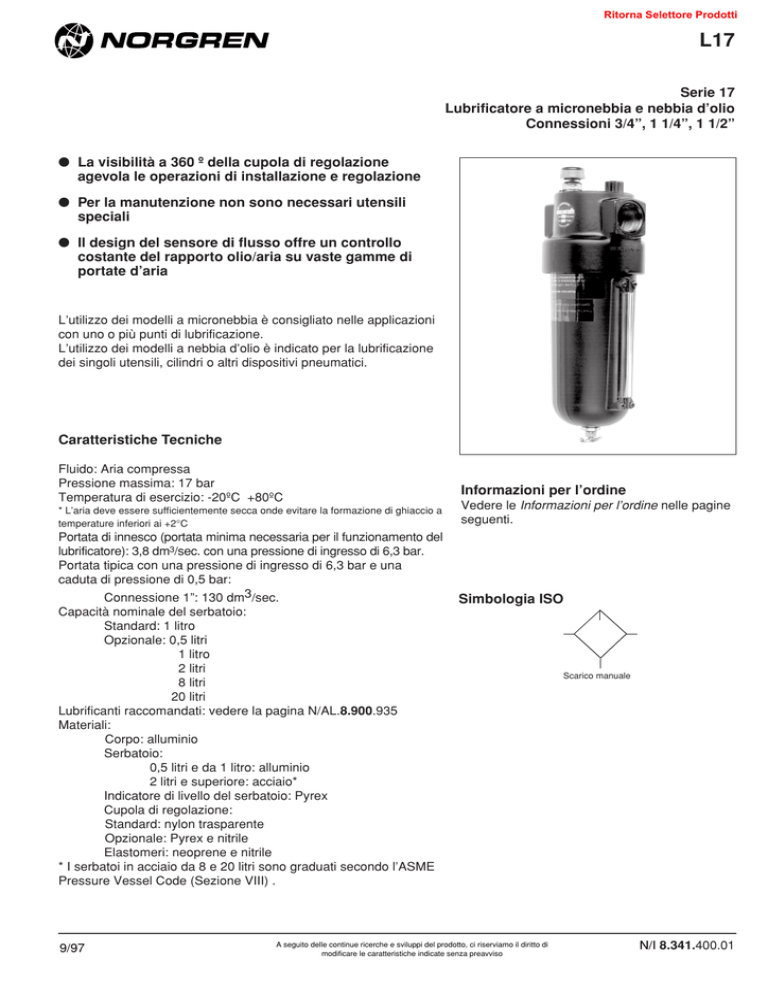

L17
Serie 17
Lubrificatore a micronebbia e nebbia d’olio
Connessioni 3/4”, 1 1/4”, 1 1/2”
● La visibilità a 360 º della cupola di regolazione
agevola le operazioni di installazione e regolazione
● Per la manutenzione non sono necessari utensili
speciali
● Il design del sensore di flusso offre un controllo
costante del rapporto olio/aria su vaste gamme di
portate d’aria
L’utilizzo dei modelli a micronebbia è consigliato nelle applicazioni
con uno o più punti di lubrificazione.
L’utilizzo dei modelli a nebbia d’olio è indicato per la lubrificazione
dei singoli utensili, cilindri o altri dispositivi pneumatici.
Caratteristiche Tecniche
Fluido: Aria compressa
Pressione massima: 17 bar
Temperatura di esercizio: -20ºC +80ºC
Informazioni per l’ordine
* L’aria deve essere sufficientemente secca onde evitare la formazione di ghiaccio a
temperature inferiori ai +2°C
Vedere le Informazioni per l’ordine nelle pagine
seguenti.
Portata di innesco (portata minima necessaria per il funzionamento del
lubrificatore): 3,8 dm3/sec. con una pressione di ingresso di 6,3 bar.
Portata tipica con una pressione di ingresso di 6,3 bar e una
caduta di pressione di 0,5 bar:
Connessione 1”: 130 dm3/sec.
Simbologia ISO
Capacità nominale del serbatoio:
Standard: 1 litro
Opzionale: 0,5 litri
1 litro
2 litri
8 litri
20 litri
Lubrificanti raccomandati: vedere la pagina N/AL.8.900.935
Materiali:
Corpo: alluminio
Serbatoio:
0,5 litri e da 1 litro: alluminio
2 litri e superiore: acciaio*
Indicatore di livello del serbatoio: Pyrex
Cupola di regolazione:
Standard: nylon trasparente
Opzionale: Pyrex e nitrile
Elastomeri: neoprene e nitrile
* I serbatoi in acciaio da 8 e 20 litri sono graduati secondo l’ASME
Pressure Vessel Code (Sezione VIII) .
9/97
A seguito delle continue ricerche e sviluppi del prodotto, ci riserviamo il diritto di
modificare le caratteristiche indicate senza preavviso
Scarico manuale
N/I 8.341.400.01
L17
CADUTA DI PRESSIONE
bar
psig
Caratteristiche tipiche di funzionamento
Pressione di ingresso: 2,5 (36)
4,0 (58) 6,3 (90) 8,0 (116) 10,0
(150)
12,5
(180)
5
0,3
4
3
0,2
2
0,1
CONNESSIONE: 1"
1
0
0
0
0
40
80
80
160
120
160
240
200
320
400
dm3/s
scfm
PORTATA
Informazioni per l’ordine. I modelli sotto riportati sono unidirezionali e sono dotati di una tazza in metallo da 1 litro
con scarico indicatore di livello e filettature ISO G ( filettature BSPP sulle unità con connessioni 1 1/2“).
Connessione
G3/4
G1
G1 1/4
G1 1/2
Modelli micronebbia*
L17-600-MPDG
L17-800-MPDG
L17-A00-MPDG
L17-B00-MPDC
Modelli nebbia d’olio*
L17-600-OPDG
L17-800-OPDG
L17-A00-OPDG
L17-B00-OPDC
Portata † dm3/sec
76
130
130
130
Peso (kg)
1.69
1.62
2.11
1.67
* I modelli riportati nella tabella d’ordine non devono essere posizionati a valle di valvole di controllo ad elevate frequenze di
azionamento. Ordinare il lubrificatore bidirezionale per nebbia d’olio (opzionale) per l’utilizzo nelle condizioni descritte.
† Portata tipica con pressione di ingresso di 6,3 bar e caduta di pressione di 0,5 bar.
Modelli alternativi
L 1 7 - ★ ★ ★- ★ ★ ★ ★
Connessione
3/4"
1"
1 1/4"
1 1/2"
Inserire
6
8
A
B
Opzione
Non applicabile
Inserire
00
Tipo lubrificatore
Micronebbia
Nebbia d’olio
Inserire
M
O
Portata
Bidirezionale (solo nebbia d’olio)
Unidirezionale
Inserire
E
P
Filettature
Inserire
PTF
A
ISO Rc conico
B
BSPP (solo con unità con connessioni 1 1/2" )
C
ISO G parallelo (non disponibile con le unità
G
con connessioni 1 1/2”)
Serbatoio
0,5 litri, in metallo, con indicatore di livello*
0,5 litri, in metallo, con scarico e indicatore di livello*
1 litro, in metallo con scarico e indicatore di livello
1 litro, in metallo con riempimento a distanza
e indicatore di livello
2 litri, in metallo con scarico e indicatore di livello
8 litri, in metallo con scarico e indicatore di livello
20 litri, in metallo con scarico e indicatore di livello
9†
7
D
4
H
J†
K†
* Disponibile solo con le connessioni 3/4“ e 1”.
† Opzioni normalmente gestite
N/I 8.341.400.02
A seguito delle continue ricerche e sviluppi del prodotto, ci riserviamo il diritto
di modificare le caratteristiche indicate senza preavviso
9/97
L17
Accessori
Filo di bloccaggio
Cupola in Pyrex e tappo di
riempimento in metallo
2117-01
5605-60
Tappi di riempimento opzionali
Nipplo di riempimento rapido :18-011-021
Tappo di riempimento
con foro tappatto
(PTF 1/8”) :
Fascia di
fissaggio
per serbatoi
da 8 e 20
litri
Staffe per
serbatoi da
1 e 2 litri
Dimensioni del serbatoio
0,5 litri
0,5 litri
1 e 2 litri
1 e 2 litri
8 litri
20 litri
Connessione
3/4
1
3/4 e 1
1 1/4 e 1 1/2
Tutte
Tutte
Kit di riempimento a distanza
Codice
6212-50
6212-50
6212-50
6212-51
18-001-056
18-001-039
18-027-980
(solo per tazza 0,5 litri)
5301-52
Sensore di livello elettrico
Tipo di sensore
Livello minimo
Livello minimo
Dimensioni serbatoio
0,5 litri
8 litri
Codice
603331001
603531001
Livello minimo
20 litri
603531002
Livello min/max
Livello min/max
8 litri
20 litri
18-023-656
18-023-658
Dimensioni (mm.)
114 (4.50)
Serbatoio da 1 litro
Tazza chiusa
61
(2.40)
A
A
B
61
(2.40)
Serbatoio da 1 litro
Scarico manuale
In figura lubrificatore
Tipico per la nebbia d'olio
260 (10.2) con scarico
56*
254 (10.0) senza scarico (2.22)
424 (16.7)*
260 (10.2) con scarico
56*
254 (10.0) senza scarico (2.22)
424 (16.7)*
56*
(2.22)
254 (10.0)
418 (16.5)*
61
(2.40)
L17 Nebbia d'olio
110 (4.32)
L17 Micro-Nebbia
114 (4.50)
110 (4.32)
L17 Micro-Nebbia
114 (4.50)
110 (4.32)
L17 Micro-Nebbia
C
Serbatoio da 1 litro
Rubinetto di scarico
Serbatoio da 2 litri
Serbatoio da 8 litri
Serbatoio da 20 litri
Serbatoio
2 litri
8 litri †
8 litri *
20 litri †
20 litri *
A
333 (13.1)
538 (21.2)
397 (15.6)
614 (24.2)
509 (20.0)
B∅
118 (4.63)
159 (6.25)
252 (9.92)
260 (10.3)
306 (12.1)
C
137 (5.38)
189 (7.44)
290 (11.4)
291 (11.4)
344 (13.5)
* Cupola standard: 56 mm - Cupola in Pyrex: 69 mm
† Origine USA
9/97
A seguito delle continue ricerche e sviluppi del prodotto, ci riserviamo il diritto di
modificare le caratteristiche indicate senza preavviso
N/I 8.341.400.03
L17
Staffe di fissaggio
Codice articolo staffe
Staffe 6212-50, 6212-51.
Utilizzare viti da 8 mm. per il montaggio della staffa a parete.
81 (3.19)
Codice
6212-50
6212-50
6212-51
18-001-056
18-001-039
Port C L
43
(1.69)
76 (3.00)
130 (5.13)
25
(1.00)
Modello
Serbatoio da 0,5 litri con connessioni 3/4” e 1”
Serbatoio da 1 e 2 litri con connessioni 3/4” e 1”
Serbatoio da 1 e 2 litri con connessioni 1 1/4” e 1 1/2”
Serbatoio da 8 litri
Serbatoio da 20 litri
9 (0.34) Dia.
76 *
(3.00)
Fascia di fissaggio 18-001-056, 18-001-039
Utilizzare viti da 12 mm. per il montaggio della staffa a parete.
225 (8.84) **
*
76 mm
127 mm
per 18-001-056
per 18-001-039
** 225 mm
330 mm
per 18-001-056
per 18-001-039
38
(1.50)
14 (0.56) Dia.
Particolari di ricambio
Descrizione
Kit di manutenzione
Kit di guarnizioni
Kit serbatoio con indicatore
di livello
Scarico di ricambio
Tipo
Micronebbia
Nebbia d’olio
Micronebbia e nebbia d’olio
0,5 litri
1 litro
2 litri
8 e 20 litri
Manuale
Rubinetto di scarico
I kit di manutenzione L17-100M, L17-100 comprendono la sfera, gli
O-ring, le guarnizioni, la cupola spia micronebbia o nebbia d’olio, il
tappo di riempimento e la molla.
Il kit delle guarnizioni comprende gli O-ring, le guarnizioni eil filtro.
I kit dei serbatoi con indicatore di livello comprendono gli O-ring, le
guarnizioni, il vetro dell’indicatore, la protezione.
N/I 8.341.400.04
Codice
L17-100M
L17-100
L17-GK
5872-99
2273-22
2273-04
2274-01
684-84
684-01
Importante
Questi prodotti sono adatti solo per l’impiego in impianti
industriali funzionanti con aria compressa. Non devono essere utilizzati nei
casi in cui le condizioni di pressione e di temperatura non rientrino nei valori
indicati nelle ‘Caratteristiche Tecniche’.
Prima di utilizzare questi prodotti con fluidi differenti da quelli
indicati, per applicazioni non industriali, sistemi medico-sanitari o altre
applicazioni non specificatamente indicate nella documentazione, consultare
la NORGREN.
In seguito all’utilizzo errato, all’invecchiamento o al mal
funzionamento, i componenti utilizzati in impianti pneumatici possono
danneggiarsi. I progettisti degli impianti devono prendere in considerazione
tutte le possibilità di rottura dei componenti utilizzati nell’impianto
pneumatico e prevedere dispositivi di sicurezza per evitare lesioni
all’operatore o danneggiamenti all’impianto.
Se le protezioni non sono adeguatamente sicure, il
progettista deve informare l’utilizzatore finale nel Manuale di
Istruzione.
Si consiglia agli utilizzatori finali ed ai progettisti, di prendere in
considerazione gli avvertimenti riportati nei fogli istruzioni forniti insieme ai
componenti.
