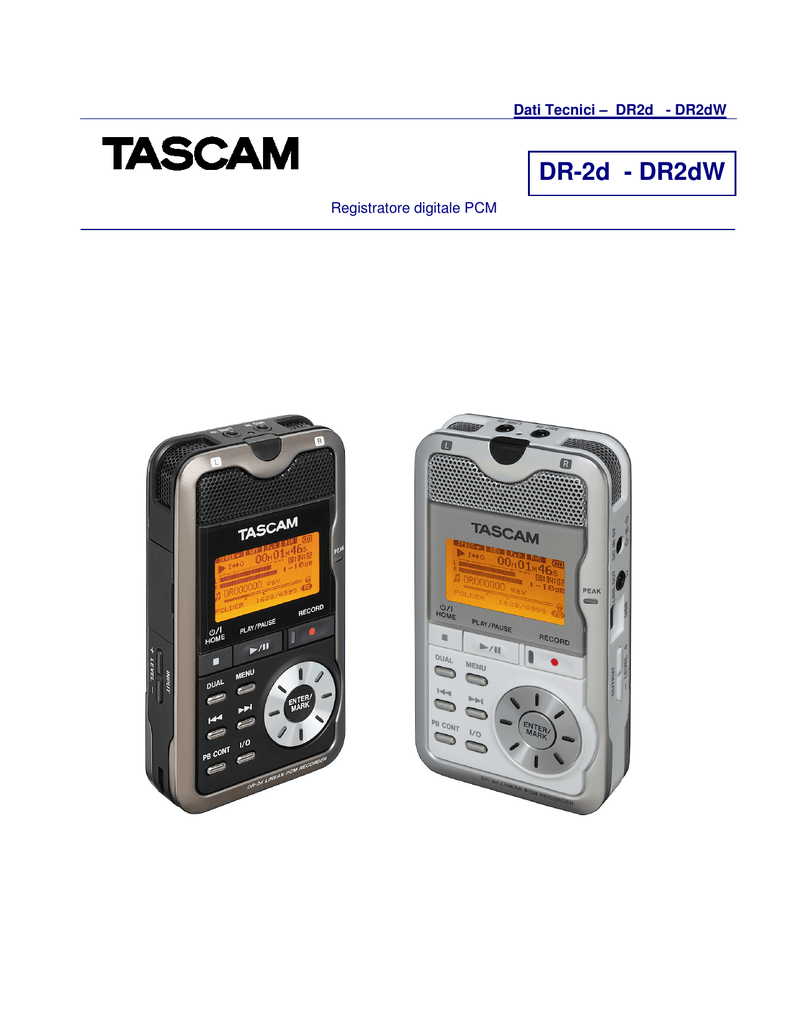

Dati Tecnici – DR2d - DR2dW
DR-2d - DR2dW
Registratore digitale PCM
Caratteristiche:
Il DR-2D è un compatto e portatile registratore in lineare PCM ideale per registrare in ottima qualità
su supporto SD. I microfoni a condensatore integrati consentono di registrare in formato wav
lineare fino a 96 kHz/24-bit oppure in formato MP3. Sono disponibili anche un ingresso
microfonico (alimentazione plug-in) ed un ingresso di linea per altre sorgenti audio.
Caratteristica di rilievo del DR-2d è la possibilità di creare due registrazioni nello stesso tempo. E’
possibile creare due differenti registrazioni con livelli di gain differenti oppure registrare in
contemporanea dall’ingresso mic e line.
Mixando i file successivamente su un PC è possibile ad esempio dare l’ambiente ad una
registrazione di linea ed è anche possibile mixare in tempo reale ed in un unico file i segnali
provenienti da mic e line.
Sono implementati i controlli di auto gain e limiter oltre ad un filtro low-cut per eliminare frequenze
non volute. Come nel modello DR-1 è presente la funzione overdub (sovraincisione) così come
diverse modalità di playback, pitch e key control, funzione di cancellazione (center canceller) e
metronomo.
Il DR-2d è alimentato da due batterie di tipo AA o via alimentatore opzionale (PS-P520). Una card
SD da 2GB è in dotazione.
•
Registratore portatile su supporti SD o SDHC (scheda da 2 GB inclusa)
•
Ideale per registrazioni musicali, podcasting, giornalisti ecc.
•
Registrazione/playback formati MP3 e WAV
•
Formati di registrazione:
o
WAV (lineare PCM, 16/24-bit, 44.1/48/96 kHz)
o
MP3 (compress0, 32–320 kbit/s)
•
Microfoni a condensatore stereo di elevata qualità ( rapposto S/N migliorato rispetto a DR-1)
•
Funzione esclusiva dual recording:
o
Crea simultaneamente due registrazioni separate con differenti impostazioni di livello dai
microfoni integrati o esterni (due files registrati)
o
Crea un mix tra la sorgente microfono e quella di linea (un file registrato)
o
Crea duefile separati da microfono e da ingresso di linea (due file registrati)
o
•
Filtro passa-alto on switch (40/80/120 Hz)
•
Controllo auto gain control e limiter
•
Effetto di riverbero su input o segnale in playback (6 presets)
•
Funzione sovraincisione per mixare altro audio in quello precedentemente registrato
•
Funzione auto recording (la registrazione inizia e si interrompe automaticamente sulla base del
superamento di una soglia impostabile)
•
Buffer di ore
•
Buffer di pre-registrazione ( 2 sec.) per avviare in automatico la registrazione
•
Delay di registrazione, per ritardare l’avvio ed omettere la ripresa di rumori pressione tasti o
posizionamento unità
•
Crea un nuovo file durante la registrazione
•
Funzioni marker e quick locate
•
Altoparlante intergrato
•
Ingresso microfonico stereo esterno (mini jack)
•
Ingresso di linea stereo (mini jack)
•
Uscita cuffie/linea (stereo mini jack)
•
Caratteristiche playback:
o
Loop, repeat esingle playback
o
Folder e playlist playback
o
ID3 tag display per MP3 files (fino a versione 2.4)
o
Funzione Vocal/instrument cancel con range e pan point selezionabili
o
Pitch control (50 % a 200 %)
o
Funzione VSA (controllo tempo senza modificare l’intonazione)
o
Key control (sposta la tonalità da 1–6 semitones)
o
Metronomo
•
Funzione separazione WAV file (per eliminare parti non volute)
•
Nome file via data o stabilito dall’utente (sei caratteri)
•
LCD retroilluminato 128 x 64 punti a matrice
•
Porta USB 2.0 per trasferimento files (cavo USB incluso)
•
Attacco per adattatore standard (¼ inch) per fissare l’unità su uno stand micofonico standard.
•
Alimentazione batterie di tipo AA Alkaline o NiMH (fino a 6 ore di operatività
•
Custodia softcase in dotazione
•
Controllo remoto wireless in dotazione
•
Accessori opzionali:
o
PS-P520 alimentatore AC
o
WS-DR2 schermo antivento
o
CS-DR2 custodia per DR-2d
Specifiche tecniche:
General
Recording medium
SD card (64 MB to 2 GB) or
SDHC card (4–32 GB)
Recording/playback formats
MP3
32–320 kbit/s
44.1/48 kHz sampling frequency
Variable bit rate (playback only)
ID3 tag support up to Version 2.4
PCM (WAV)
44.1/48/96 kHz sampling frequency
16/24-bit resolution
Number of audio channels
2 (stereo)
Audio performance
Frequency range (LINE IN > LINE OUT, nominal input
level)
44.1 kHz: 20 Hz to 20 kHz, +1/–3
dB
48 kHz: 20 Hz to 22 kHz, +1/–3 dB
96 kHz: 20 Hz to 42 kHz, +1/–3 dB
Distortion (LINE IN > LINE OUT)
<0.02 % (AES-17)
S/N ratio (LINE IN > LINE OUT)
>90 dB(A)
Audio inputs and outputs
Mic input
3.5-mm stereo jack (switchable plug-in power)
Input impedance
25 kOhm
Nominal input level
–32 dBV (GAIN LOW)
–48 dBV (GAIN MID)
–64 dBV (GAIN HIGH)
Maximum input level
–16 dBV (GAIN LOW)
–32 dBV (GAIN MID)
–48 dBV (GAIN HIGH)
Line input
3.5-mm stereo jack
Input impedance
22 kOhm
Nominal input level
–10 dBV
Minimum input level
–22 dBV
Maximum input level
+6 dBV
Headphones/Line output
3.5-mm stereo jack
Nominal output level
–14 dBV (at 10 kOhm)
Maximum output level
+2 dBV (at 10 kOhm)
Maximum headphones output 15 mW + 15 mW (at 32 Ohm)
Built-in loudspeaker
0.6 W (monaural)
Other inputs and outputs
USB port Mini B-type connector (USB 2.0 format)
Computer requirements
Supported operating systems
Windows XP, Windows Vista, Windows 7
Mac OS X 10.2 or later
Windows
Pentium 300 MHz or faster
128 MB or more memory
USB port (USB 2.0 recommended)
Macintosh
POWER PC, iMac, G3, G4, 266 MHz or faster
64 MB or more memory
USB port (USB 2.0 recommended)
Recomended USB host controller Intel chipset
Power supply and other specifications
Power supply
Two AA batteries (Alkaline or NiMH)
or AC adapter Tascam PS-P520 (optionally
available)
Battery operation time
Apprx. 6 hours (recording or playback, JEITA
standard)
Power consumption
0.9 W
Dimensions (W x H x D, excluding
protrusions)
65 mm x 118 mm x 24 mm
Weight
0.14 kg (excluding batteries)
Supporti garantiti compatibili ( aggiornato a Marzo 2010)
Manufacturer Model
Transcend
SDHC Card Class 6
Part No.
Capacity
TS4GSDHC6
4 GB
TS8GSDHC6
8 GB
TS16GSDHC6
16 GB
SDSDX3-004G-J31A 4 GB
Extreme III 30MB/s EDITION SDSDX3-008G-J31A 8 GB
SDSDX3-016G-J31A 16 GB
SanDisk Extreme III SDHC
SanDisk
SDSDX3-8192-J21
8 GB
SDSDH-002G-J61
2 GB
SDSDH-004G-J61
4 GB
SDSDH-008G-J61
8 GB
SDSDH-016G-J61
16 GB
SDSDB-2048-P36
2 GB
SDSDB-4096-P36
4 GB
SanDisk Ultra SD/SDHC
SDSDH-032G-J95
32 GB
SDHC Class6
RP-SDV32GL1K
32 GB
SanDisk Ultra II SD/SDHC
SanDisk Standard SD/SDHC
Panasonic
RC-DR 2 remote control ( in dotazione)
CS-DR2 custodia semirigida (opzionale)
WS-DR2 schermo antivento (opzionale)
