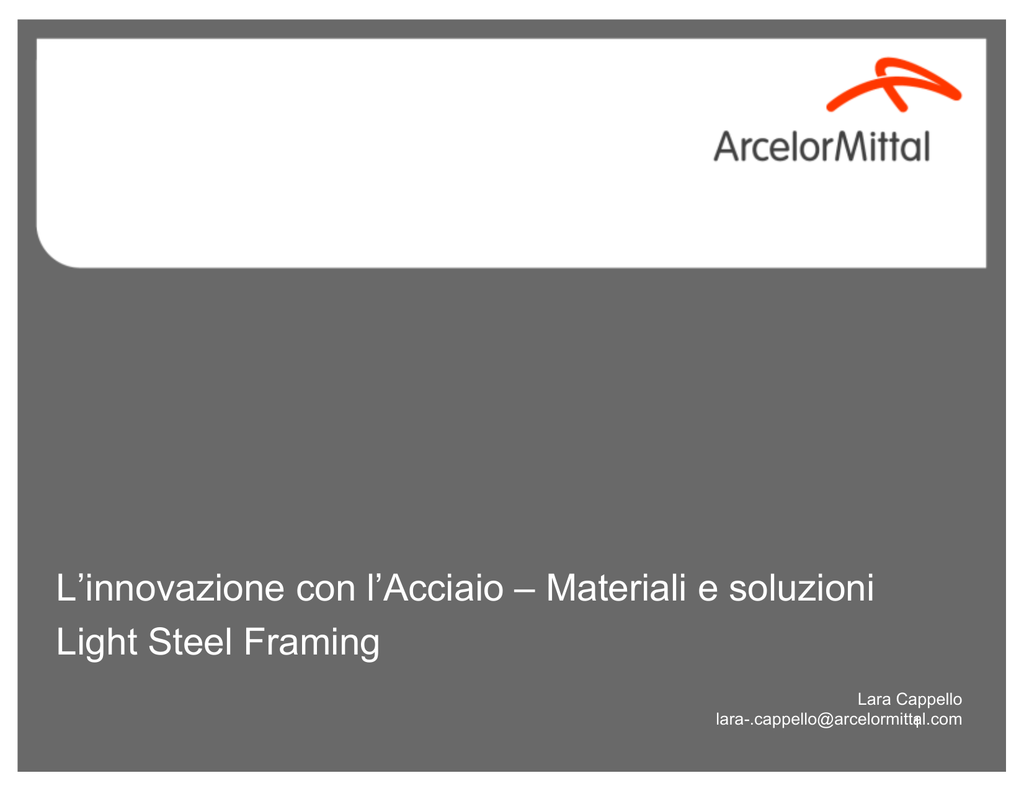

L’innovazione con l’Acciaio – Materiali e soluzioni
Light Steel Framing
Lara Cappello
[email protected]
1
2
Riciclare?... Con 6 auto vecchie
si può costruire una casa da 140 m2 (5t di acciao)
=>
3
Perché non costruire una casa in acciaio?
4
Trust the strength steel
The
The requirement
requirement results
results in
in aa stronger
stronger structure
structure ,,
that
’s more
that’s
more durable
durable
• Termite resistant
• Corrosion Resistant
• Supports higher snow loads
• Higher wind resistance
• Superior seismic performance
• Fire resistant
5
Elemento di partenza: nastri in acciaio zincato a caldo
Spessore tipico da 1 a 3 mm
6
7
8
Cold-Formed Steel C-Shape
9
Metodo Semplificato WISH
10
Fissaggio meccanico
Viti con Ø 3,5 - 6,3 mm, L 12 - 200 mm
punte autofilettanti autoperforanti
11
Pareti : aste verticali ogni 600 mm
12
13
14
15
Rivestimenti
Fibreboard
Particle Board
Plywood
Fibre Cement Board
Sure Board
Dry Wall
16
Pannelli di scaglie di legno orientate
OSB (Oriented Strand Board)
Tipo 3 o 4 secondo UNI EN 300:2006
OSB/3: pannelli portanti per uso in ambiente umido
OSB/4: pannelli portanti per carichi pesanti uso in ambiente umido
17
OSB per Taglio termico
18
Pannelli a base di gesso
UNI 10718
19
Isolamento interno alla struttura
20
21
22
23
24
25
26
27
28
Housing Stock, Romania
29
Tecnologia tradizionale
30
•Dimensioni: 12,83 m x 10, 21m, H= 7,02 m,
•4 appartamenti duplex su 2 livelli
•Resiste a sisma 8 scala Richter,
•Carichi di neve di 200 kg/m2,
•Performance di isolamento termico conformi alle
norme EU
Tempo di costruzione, con manodopera non
specializzata volontaria: 2,5 mesi.
31
32
33
34
35
Costo dei materiali
STRUTTURA IN ACCIAIO
13357,60
26%
COPERTURA
2305,50
4%
PORTE E FINESTRE
7618,54
15%
11384,00
22%
TRASPORTO
3100,00
6%
ISOLAMENTO
3001,21
6%
FINITURE INTERNE
3958,42
8%
IMPIANTI ELETTRICI
1876,51
4%
IMPIANTI TERMOSANITARI
5686,75
11%
TAMPONAMENTI
FONDAZIONI
ESCLUSE
MANODOPERA 1500 ore
ESCLUSE
TERRENO
ESCLUSO
TOTALE € (IVA ESCLUSA)
52288,53
100%
Costo di costruzione, tutto incluso: 320 €/m2
36
Maison PHENIX Houdan (F)
Concept house "La bonne maison" with Label EFFINERGIE
37
Geoxia Lorraine (F)
Construction cost: 900 €/m2 all included, except land
38
2009 Low Energy consumption demonstration for
social housing in France
in conformity with new thermal 2012 standards
(Kyoto)
Energy
Consuption:
150 kWh /m2/ year
39
Residential WiSH Designed
Copyright LSK Association
40
Turn Key Modular Concepts
Copyright Delfikey –COBIM
41
Norme, prescrizioni, associazioni di riferimento
•
Norme Tecniche per le Costruzioni, emanate con D.M. del 14 Gennaio 2008,
– paragrafo 4.2, che fornisce indicazioni generali per la progettazione di costruzioni in acciaio
– sezione 7.5, che tratta la loro progettazione in zona sismica.
•
Circolare n. 617 del Ministero delle Infrastrutture e dei Trasporti del Febbraio 2009, sezione C.4.2.12
per la progettazione di strutture in profili formati in acciaio a freddo.
•
Eurocodice 3 parte 1-1 (ENV 1993-1-1) e la parte 1-3 “General rules: Supplementary rules for cold-formed
thin gauge members and sheeting” (ENV 1993-1-3), presi anche a riferimento dalla nuova normativa
Italiana.
BS 5950-5 - Structural use of steelwork in building. Code of practice for design of cold formed thin gauge
sections
•
•
BS 5950-5 AMD 1. Structural use of steelwork in buildings. Part 5. Code of practice for design of cold
formed thin gauge sections.
•
“Prescriptive Method For Residential Cold-Formed”, curato dalla North America Steel Framing Alliance
(NASFA, www.steelframing.org), che fornisce tabelle per il dimensionamento degli elementi costruttivi e
numerosi soluzioni di dettaglio
•
“Workpack design for Steel House” (WiSH, www.easy-steel.com), sviluppato da ArcelorMittal Research
Liege e Bureau Greisch, che fornisce un manuale in cui sono riportate prescrizioni generali per la
progettazione e uno strumento on-line per la progettazione strutturale, nonchè una libreria di dettagli
costruttivi.
•
LSK, European Light Steel Construction Association, associazione non-profit internazionale che raccoglie
aziende e singoli professionisti che intendono promuovere l’utilizzo dei profili formati a freddo in tutti gli
aspetti del settore delle costruzioni.
42
43
