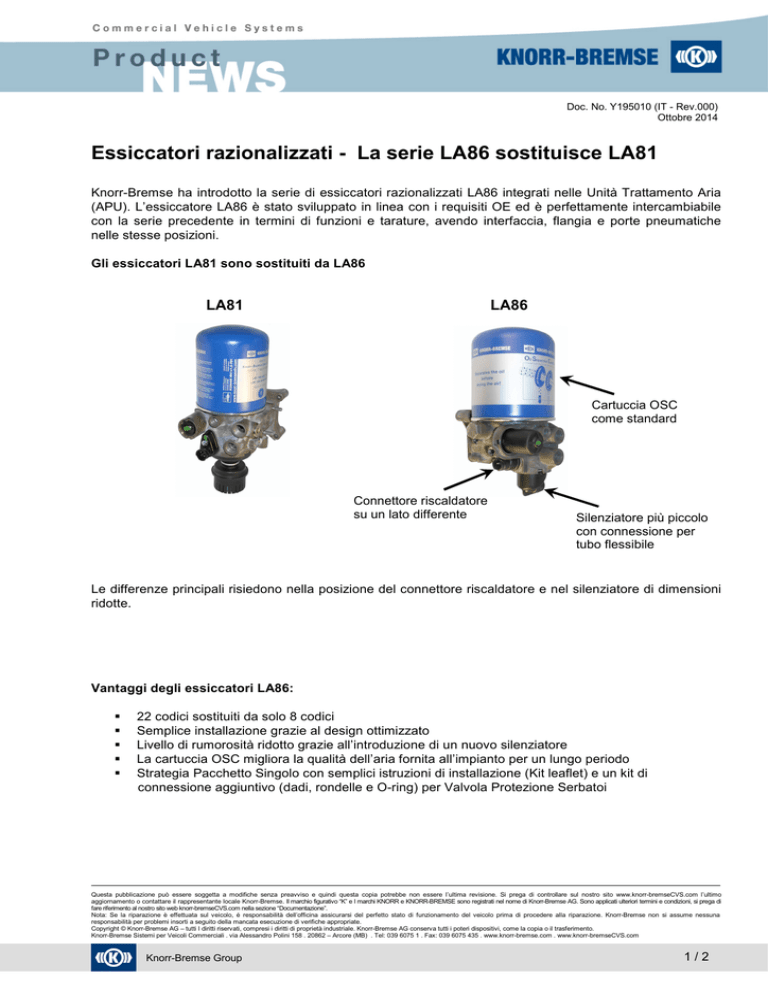

Essiccatori razionalizzati - La serie LA86 sostituisce LA81

Commercial Vehicle Systems
Doc. No. Y195010 (IT - Rev.000)
Ottobre 2014
Essiccatori razionalizzati - La serie LA86 sostituisce LA81
Knorr-Bremse ha introdotto la serie di essiccatori razionalizzati LA86 integrati nelle Unità Trattamento Aria
(APU). L’essiccatore LA86 è stato sviluppato in linea con i requisiti OE ed è perfettamente intercambiabile
con la serie precedente in termini di funzioni e tarature, avendo interfaccia, flangia e porte pneumatiche
nelle stesse posizioni.
Gli essiccatori LA81 sono sostituiti da LA86
LA81
LA86
Cartuccia OSC
come standard
Connettore riscaldatore
su un lato differente
Silenziatore più piccolo
con connessione per
tubo flessibile
Le differenze principali risiedono nella posizione del connettore riscaldatore e nel silenziatore di dimensioni
ridotte.
Vantaggi degli essiccatori LA86:
22 codici sostituiti da solo 8 codici
Semplice installazione grazie al design ottimizzato
Livello di rumorosità ridotto grazie all’introduzione di un nuovo silenziatore
La cartuccia OSC migliora la qualità dell’aria fornita all’impianto per un lungo periodo
Strategia Pacchetto Singolo con semplici istruzioni di installazione (Kit leaflet) e un kit di
connessione aggiuntivo (dadi, rondelle e O-ring) per Valvola Protezione Serbatoi
Questa pubblicazione può essere soggetta a modifiche senza preavviso e quindi questa copia potrebbe non essere l’ultima revisione. Si prega di controllare sul nostro sito www.knorr-bremseCVS.com l’ultimo
aggiornamento o contattare il rappresentante locale Knorr-Bremse. Il marchio figurativo “K” e I marchi KNORR e KNORR-BREMSE sono registrati nel nome di Knorr-Bremse AG. Sono applicati ulteriori termini e condizioni, si prega di
fare riferimento al nostro sito web knorr-bremseCVS.com nella sezione “Documentazione”.
Nota: Se la riparazione è effettuata sul veicolo, é responsabilità dell’officina assicurarsi del perfetto stato di funzionamento del veicolo prima di procedere alla riparazione. Knorr-Bremse non si assume nessuna
responsabilità per problemi insorti a seguito della mancata esecuzione di verifiche appropriate.
Copyright © Knorr-Bremse AG – tutti I diritti riservati, compresi i diritti di proprietà industriale. Knorr-Bremse AG conserva tutti i poteri dispositivi, come la copia o il trasferimento.
Knorr-Bremse Sistemi per Veicoli Commerciali . via Alessandro Polini 158 . 20862 – Arcore (MB) . Tel: 039 6075 1 . Fax: 039 6075 435 . www.knorr-bremse.com . www.knorr-bremseCVS.com
Knorr-Bremse Group
1/2
Commercial Vehicle Systems
Doc. No. Y195010 (IT - Rev.000)
Ottobre 2014
Tabella cross reference essiccatori serie LA81 e codici IAM LA86
Essiccatori
LA81
Codice
Essiccatore
Catalogo
Essiccatore
II37402
LA8100
II40554F
LA8124
K033952
LA8157
II37677
LA8102
II40555F
LA8125
II38610F
LA8108
II40556F
LA8126
II38613F
LA8111
II40557F
LA8127
II38615F
LA8113
II40558F
LA8128
II38617F
LA8115
II40559F
LA8129
II38304F
LA8106
II38305F
LA8107
K013769
LA8142
K013770
LA8143
K033356
LA8156
II38302F
LA8104
II38303F
LA8105
K013767
LA8140
K013768
LA8141
Sostituzione
LA86
Codice
Essiccatore
Catalogo
Essiccatore
K039120N50
LA8605
K040604N50
LA8606
K040605N50
LA8607
K040606N50
LA8608
K040607N50
LA8609
K040608N50
LA8610
K043684N50
LA8600
K044300N50
LA8617
