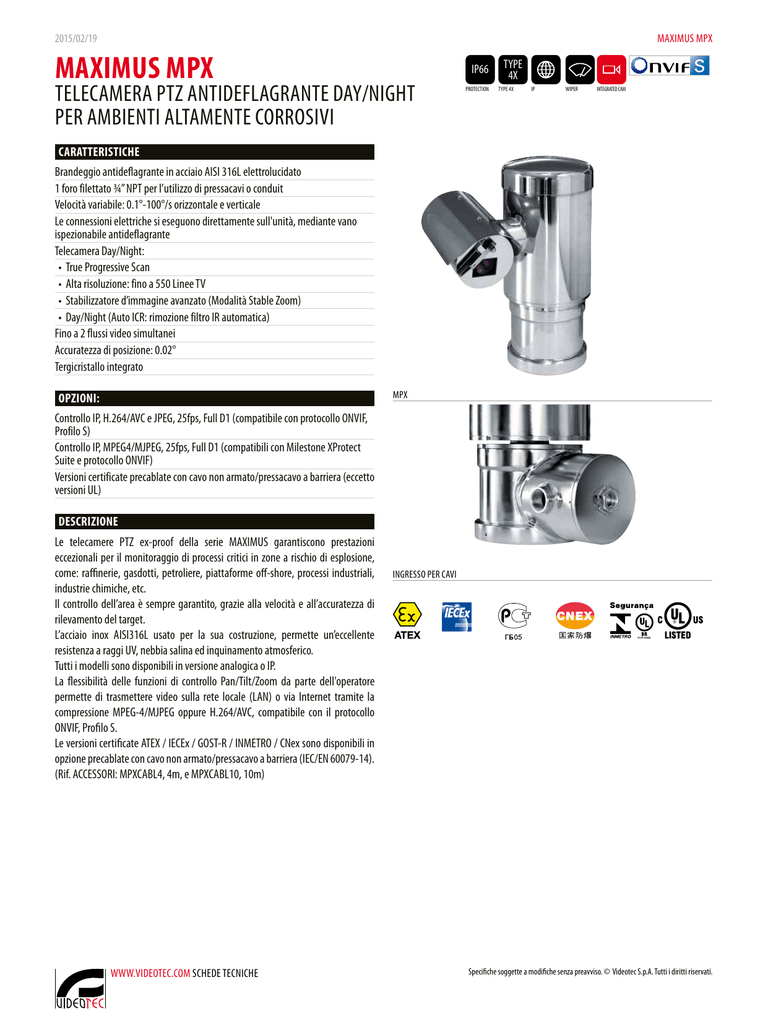

MAXIMUS MPX
MAXIMUS MPX
IP66
TELECAMERA PTZ ANTIDEFLAGRANTE DAY/NIGHT
PER AMBIENTI ALTAMENTE CORROSIVI
PROTECTION
TYPE
4X
TYPE 4X
IP
WIPER
INTEGRATED CAM
CARATTERISTICHE
Brandeggio antideflagrante in acciaio AISI 316L elettrolucidato
1 foro filettato ¾” NPT per l’utilizzo di pressacavi o conduit
Velocità variabile: 0.1°-100°/s orizzontale e verticale
Le connessioni elettriche si eseguono direttamente sull'unità, mediante vano
ispezionabile antideflagrante
Telecamera Day/Night:
• True Progressive Scan
• Alta risoluzione: fino a 550 Linee TV
• Stabilizzatore d’immagine avanzato (Modalità Stable Zoom)
• Day/Night (Auto ICR: rimozione filtro IR automatica)
Fino a 2 flussi video simultanei
Accuratezza di posizione: 0.02°
Tergicristallo integrato
MPX
OPZIONI:
Controllo IP, H.264/AVC e JPEG, 25fps, Full D1 (compatibile con protocollo ONVIF,
Profilo S)
Controllo IP, MPEG4/MJPEG, 25fps, Full D1 (compatibili con Milestone XProtect
Suite e protocollo ONVIF)
Versioni certificate precablate con cavo non armato/pressacavo a barriera (eccetto
versioni UL)
DESCRIZIONE
Le telecamere PTZ ex-proof della serie MAXIMUS garantiscono prestazioni
eccezionali per il monitoraggio di processi critici in zone a rischio di esplosione,
come: raffinerie, gasdotti, petroliere, piattaforme off-shore, processi industriali,
industrie chimiche, etc.
Il controllo dell’area è sempre garantito, grazie alla velocità e all’accuratezza di
rilevamento del target.
L’acciaio inox AISI316L usato per la sua costruzione, permette un’eccellente
resistenza a raggi UV, nebbia salina ed inquinamento atmosferico.
Tutti i modelli sono disponibili in versione analogica o IP.
La flessibilità delle funzioni di controllo Pan/Tilt/Zoom da parte dell'operatore
permette di trasmettere video sulla rete locale (LAN) o via Internet tramite la
compressione MPEG-4/MJPEG oppure H.264/AVC, compatibile con il protocollo
ONVIF, Profilo S.
Le versioni certificate ATEX / IECEx / GOST-R / INMETRO / CNex sono disponibili in
opzione precablate con cavo non armato/pressacavo a barriera (IEC/EN 60079-14).
(Rif. ACCESSORI: MPXCABL4, 4m, e MPXCABL10, 10m)
WWW.VIDEOTEC.COM SCHEDE TECNICHE
INGRESSO PER CAVI
Specifiche soggette a modifiche senza preavviso. © Videotec S.p.A. Tutti i diritti riservati.
MAXIMUS MPX
2015/02/19
DATI TECNICI
GENERALE
Costruzione in acciaio Inox AISI 316L
Superfici esterne passivate ed elettrolucidate
Configurazione e settaggio veloce
Sistema dinamico di controllo della posizione
MECCANICA
1 foro 3/4" NPT per pressacavi
Assenza di gioco meccanico
Rotazione orizzontale: 360° continua
Rotazione verticale: da -90° a +90°
Velocità orizzontale (variabile): da 0.1° fino a 100°/s
Velocità verticale (variabile): da 0.1° fino a 100°/s
Accuratezza del richiamo posizioni preset: 0.02°
Finestra in vetro temprato da 12mm
Tergicristallo integrato
Peso unitario: 27kg
ELETTRICO/VIDEO
Tensione di ingresso:
•230Vac, 50/60Hz, 120W max
•24Vac, 50/60Hz, 120W max
•120Vac, 50/60Hz, 120W max
1 uscita video 75 Ohm 1Vpp (PAL/NTSC)
Funzioni: Autopan, Preset, Patrol, Tour (massimo 3), Autoflip
Numero massimo di preset per protocollo
•VIDEOTEC MACRO: 250
•ERNITEC: 250
•PANASONIC: 250
•PELCO D: 99
•AMERICAN DYNAMICS: 95
Stringa di 16 caratteri per titolazione dell’area e dei preset
Scheda allarme I/O:
•5 ingressi allarme
•2 uscite relé (1A 30Vac/60Vdc max)
COMUNICAZIONI
Configurabile da OSD
2 interfacce seriali RS-485 half-duplex o RS-422 full-duplex
Aggiornamento firmware da console in remoto (solo protocolli VIDEOTEC MACRO e PELCO
D)
Fino a 999 unità indirizzabili via dip-switch
MPX, modalità di controllo IP:
•Connessione porta Ethernet LAN 10/100T
Connettore ottico: ST (standard)
VIDEOTEC PRODOTTI CCTV
PROTOCOLLI
AMERICAN DYNAMICS, ERNITEC, PANASONIC, PELCO D, VIDEOTEC MACRO*
AMERICAN DYNAMICS, ERNITEC, PANASONIC, PELCO sono marchi registrati.
Il prodotto può essere interfacciato con dispositivi non prodotti da VIDEOTEC. È possibile che
i loro protocolli siano cambiati o che questi siano stati modificati rispetto a quelli testati da
VIDEOTEC. VIDEOTEC suggerisce un test prima di qualsiasi installazione. VIDEOTEC non è
responsabile di qualsiasi ulteriore costo d’installazione nel caso di problemi di compatibilità.
MPX, Controllo IP MPEG4:
•Compressione MPEG-4/MJPEG
•Risoluzione immagine:
•Full D1 (720x576)
•VGA (640x480)
•CIF (352x288)
•Frame rate dell’immagine massimo 25fps a Full D1
•Web Server
MPX, Controllo IP H.264/AVC:
•Compressione H.264/AVC e JPEG
•2 flussi video indipendenti
•Risoluzione immagine: da Full D1 (720x576 per il PAL, 720x480 per NTSC) a 352x240
in 18 passi
•Web Server
•Compatibile con protocollo ONVIF, Profilo S
AMBIENTE
Interno/Esterno
Temperatura di esercizio: -40°C/+60°C
Immunità agli impulsi: fino a 2kV tra linea e linea, fino a 4kV tra linea e terra (Classe 4)
CERTIFICAZIONI
ATEX (EN 60079-0: 2012, EN 60079-1: 2007, EN 60079-31: 2009)
•b II 2 G Ex d IIC T6 Ta -40°C to +60°C Gb
•b II 2 D Ex tb IIIC T85°C Ta -40°C to +60°C Db
•IP66
IECEx (IEC 60079-0: 2011, IEC 60079-1: 2007, IEC 60079-31: 2008)
•Ex d IIC T6 Ta -40°C to +60°C Gb
•Ex tb IIIC T85°C Ta -40°C to +60°C Db
•IP66
GOST-R (escluse versioni MPX...Z00A con encoder H.264/AVC)
•1 Ex d IIC T6 Gb X
•Ex tb IIIC T85°C Db X
•IP66
CNEx (escluse versioni MPX...Z00A con encoder H.264/AVC)
•Ex d IIC T6 Gb Tamb-40~60°C
•DIP A21 TA T6 Tamb-40~60°C
INMETRO (escluse versioni MPX...Z00A con encoder H.264/AVC)
•Ex d IIC T6 Gb Ta -40°C a/to +60°C
•Ex tb IIIC T85°C Db Ta -40°C a/to +60°C
•IP66
cULus Listed, TYPE 4X (solo per versione in 24Vac ed escluse versioni MPX...Z00A con
encoder H.264/AVC
UL listed for USA (solo per versione in 24Vac ed escluse versioni MPX...Z00A con encoder
H.264/AVC):
•Class I, Zone 1, AEx d IIC T6
•Zone 21, AEx tb IIIC T85°C
UL listed for Canada (solo per versione in 24Vac ed escluse versioni MPX...Z00A con
encoder H.264/AVC):
•Class I, Zone 1, Ex d IIC T6 Gb
•Class II, Groups E, F and G
Specifiche soggette a modifiche senza preavviso. © Videotec S.p.A. Tutti i diritti riservati.
2015/02/19
MAXIMUS MPX
SUPPORTI E ADATTATORI
MPXWBA
Supporto da parete in acciaio Inox AISI 316L
MPXCW
Modulo adattatore angolare in acciao Inox AISI 316L
MPXCOL
Modulo adattatore da palo in acciaio Inox AISI 316L
MPXWBTA
Supporto per montaggio a parapetto o soffitto in acciaio Inox AISI
316L
ACCESSORI
WASEX2T4AT
OCTEX3/4C
OCTEXA3/4C
OCTEXB3/4C
OCTEXBA3/4C
OCTEX3/4
OCTEXA3/4
MPXCABL4
Tanica 10l con pompa manuale integrata, controllata da
elettrovalvola certificata ATEX, prevalenza fino a 20m max, IN 24Vac/
Vdc
Tanica 10l con pompa manuale integrata, controllata da
elettrovalvola certificata GOST-R, prevalenza fino a 20m max, IN
24Vac/Vdc
Tanica 10l con pompa manuale integrata controllata da
elettrovalvola certificata INMETRO, prevalenza fino a 20m max , IN
24Vac/Vdc
WASEX2T4GOR
WASEX2T4IN
MPXCABL10
Pressacavo con gommino EX 3/4" NPT cavo non armato IECEX-ATEXGOST
Pressacavo con gommino EX 3/4" NPT cavo armato IECEX-ATEX-GOST
Pressacavo barriera 3/4" NPT cavo non armato IECEX-ATEX-GOST
Pressacavo barriera 3/4" NPT cavo armato IECEX-ATEX-GOST
Pressacavo con gommino EX 3/4" NPT cavo non armato ATEX
Pressacavo con gommino EX 3/4" NPT cavo armato ATEX
Cablaggio per MPX/MPXT, 4m (cavo non armato, pressacavo a
barriera): 2 cavi ethernet, 3 conduttori alimentazione, 2 cavi video
coassiali, 15 conduttori per allarmi relais e telemetria
Cablaggio per MPX/MPXT, 10m (cavo non armato, pressacavo a
barriera): 2 cavi ethernet, 3 conduttori alimentazione, 2 cavi video
coassiali, 15 conduttori per allarmi relais e telemetria
IMBALLAGGIO
Codice
Peso
Dimensione (WxHxL)
MPX1QVW000A30.4kg 54x31x49cm
Imballaggio multiplo
-
MAXIMUS MPX - OPZIONI DI CONFIGURAZIONE
MPX
Voltaggio
Telecamera Day/Night
1230Vac
P Telecamera Day/Night 36x
zoom, PAL
Uscita Video
224Vac
Q Telecamera Day/Night 28x
zoom, PAL
X Controllo IP MPEG4
3120Vac
N Telecamera Day/Night 36x
zoom, NTSC
Z IP H.264/AVC, protocollo
ONVIF Profilo S 1
V Con scheda allarmi
W Con tergicristallo
0
O Controllo analogico
00A
M Telecamera Day/Night 28x
zoom, NTSC
1
Le versioni MPX...Z00A sono certificate ATEX e IECEx; GOST-R, CNEx, INMETRO e cULusListed in corso.
SCHEMA SELEZIONE PRESSACAVI DA 3/4" NPT
Zona, Gas
Tipo pressacavo
Certificazione
Temperatura
d’esercizio
Cavo
Codice pressacavo
Diametro cavo
esterno
Diametro cavo
sottoarmatura
IIC, Zona 1 o Zona 2
IIB o IIA, Zona 1
Barriera
IECEX/ATEX/GOST
Da -60°C a +80°C
Non armato
OCTEXB3/4C
Da 13mm a 20.2mm
–
Armato
OCTEXBA3/4C
Da 16.9mm a 26mm
–
IIB o IIA, Zona 2
Con gommino
IECEX/ATEX/GOST
Da -60°C a +100°C
Non armato
OCTEX3/4C
Da 13mm a 20.2mm
–
Armato
OCTEXA3/4C
Da 16.9mm a 26mm
Da 11.1mm a 19.7mm
Non armato
OCTEX3/4
Da 14mm a 17mm
–
Armato
OCTEXA3/4
Da 18mm a 23mm
Da 14mm a 17mm
ATEX
WWW.VIDEOTEC.COM SCHEDE TECNICHE
Da -20°C a +80°C
Specifiche soggette a modifiche senza preavviso. © Videotec S.p.A. Tutti i diritti riservati.
MAXIMUS MPX
2015/02/19
CARATTERISTICHE TELECAMERA DAY/NIGHT
Day/Night 36x
PAL
Zoom ottico
Day/Night 28x Alta sensibilità
NTSC
PAL
36x
NTSC
28x
Wide Dynamic Range (Fix/Auto)
p
–
True progressive SCAN
p
–
Stabilizzazione immagine digitale
p
p
Bilanciamento del bianco
Auto, ATW, Indoor, Outdoor (Fix/Auto),
Sodium Vapor Lamp (Fix/Auto)
Auto, ATW, Indoor, Outdoor (Fix/Auto),
Sodium Vapor Lamp (Fix/Auto)
Elevata risoluzione orizzontale
Fino a 550 Linee TV
Fino a 550 Linee TV
Day/Night (Auto ICR)
p
p
Sensore di Immagine
1/4" EXView HAD CCD
1/4" Super HAD CCD II
Numero di Pixel effettivi
~ 440 000 pixel
~ 380 000 pixel
~ 440 000 pixel
~ 380 000 pixel
Illuminazione Min. Colore (IR-Cut Filter = OFF)
1.4Lux / 1/50s
0.1 Lux / 1/3s
1.4Lux / 1/60s
0.1 Lux / 1/4s
0.25Lux / 1/50s
0.16 Lux / 1/3s
0.25Lux / 1/60s
0.16 Lux / 1/4s
Illuminazione Min. B/W
0.01 Lux / 1/3s
0.01 Lux / 1/4s
0.0015 Lux / 1/3s
0.0015 Lux / 1/4s
Aumento automatico del tempo di esposizione per migliorare la visione notturna
p
p
Rapporto S/N
Superiore a 50dB
Superiore a 50dB
Controllo AE
Automatico, Priorità di otturatore, Priorità di
diaframma, Priorità di luminosità e Manuale
Automatico, Priorità di otturatore, Priorità di
diaframma, Priorità di luminosità e Manuale
Compensazione di retroilluminazione
On/Off
On/Off
Mascheratura sferica (3D) della aree di Privacy con aggiornamento automatico
p
p
Mascheratura della Zona di Privacy
On/Off (24 posizioni)
On/Off (24 posizioni)
Numero massimo di blocchi di mascheratura visualizzabili
8
8
Risoluzione dei blocchi di mascheratura
160x120 HxV
160x120 HxV
Mascheratura
Fino a 15 tipi di mascheratura diversi:
14 colori oppure effetto mosaico
Fino a 15 tipi di mascheratura diversi:
14 colori oppure effetto mosaico
Sistema di focalizzazione
Auto (Sensibilità: Normale, Bassa), Trigger PTZ, Manuale
Auto (Sensibilità: Normale, Bassa), Trigger PTZ, Manuale
Controllo lenti “Intelligente”
Reset Lenti Automatico
Reset Lenti Automatico
Elevata capacità di Zoom e ampio campo visivo orizzontale
p
p
Zoom ottico
36x, f=3.4 (grandangolo) a 122.4mm (tele) / F1.6 a F4.5
28x, f=3.5 (grandangolo) a 98mm (tele) / F1.35 a F3.7
Zoom digitale
12x (432x con zoom ottico)
12x (336x con zoom ottico)
Angolo visivo (A)
57.8 gradi (grandangolo) a 1.7 gradi (tele)
55.8 gradi (grandangolo) a 2.1 gradi (tele)
Distanza minima dell’oggetto
320mm (grandangolo) a 1500mm (tele)
10mm (grandangolo) a 1500mm (tele)
Velocità Iris Elettronico
1/1 ÷ 1/10 000s
1/1 ÷ 1/10 000s
VIDEOTEC PRODOTTI CCTV
Specifiche soggette a modifiche senza preavviso. © Videotec S.p.A. Tutti i diritti riservati.
2015/02/19
MAXIMUS MPX
DISEGNI TECNICI
Quote in millimetri.
Ø 138
N°4 M10
232
398
336
MAXIMUS MPX
WWW.VIDEOTEC.COM SCHEDE TECNICHE
Specifiche soggette a modifiche senza preavviso. © Videotec S.p.A. Tutti i diritti riservati.
MAXIMUS MPX
2015/02/19
VIDEOTEC PRODOTTI CCTV
Specifiche soggette a modifiche senza preavviso. © Videotec S.p.A. Tutti i diritti riservati.
