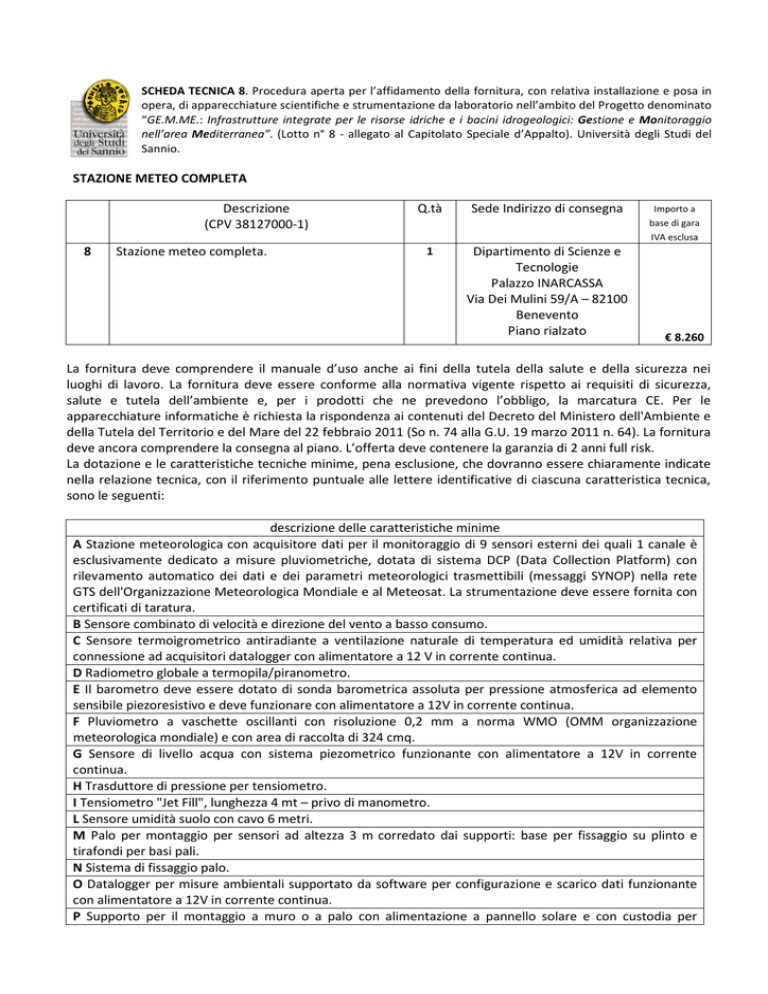

SCHEDA TECNICA 8. Procedura aperta per l’affidamento della fornitura, con relativa installazione e posa in
opera, di apparecchiature scientifiche e strumentazione da laboratorio nell’ambito del Progetto denominato
“GE.M.ME.: Infrastrutture integrate per le risorse idriche e i bacini idrogeologici: Gestione e Monitoraggio
nell’area Mediterranea”. (Lotto n° 8 - allegato al Capitolato Speciale d’Appalto). Università degli Studi del
Sannio.
STAZIONE METEO COMPLETA
Descrizione
(CPV 38127000-1)
8
Stazione meteo completa.
Q.tà
Sede Indirizzo di consegna
1
Dipartimento di Scienze e
Tecnologie
Palazzo INARCASSA
Via Dei Mulini 59/A – 82100
Benevento
Piano rialzato
Importo a
base di gara
IVA esclusa
€ 8.260
La fornitura deve comprendere il manuale d’uso anche ai fini della tutela della salute e della sicurezza nei
luoghi di lavoro. La fornitura deve essere conforme alla normativa vigente rispetto ai requisiti di sicurezza,
salute e tutela dell’ambiente e, per i prodotti che ne prevedono l’obbligo, la marcatura CE. Per le
apparecchiature informatiche è richiesta la rispondenza ai contenuti del Decreto del Ministero dell'Ambiente e
della Tutela del Territorio e del Mare del 22 febbraio 2011 (So n. 74 alla G.U. 19 marzo 2011 n. 64). La fornitura
deve ancora comprendere la consegna al piano. L’offerta deve contenere la garanzia di 2 anni full risk.
La dotazione e le caratteristiche tecniche minime, pena esclusione, che dovranno essere chiaramente indicate
nella relazione tecnica, con il riferimento puntuale alle lettere identificative di ciascuna caratteristica tecnica,
sono le seguenti:
descrizione delle caratteristiche minime
A Stazione meteorologica con acquisitore dati per il monitoraggio di 9 sensori esterni dei quali 1 canale è
esclusivamente dedicato a misure pluviometriche, dotata di sistema DCP (Data Collection Platform) con
rilevamento automatico dei dati e dei parametri meteorologici trasmettibili (messaggi SYNOP) nella rete
GTS dell'Organizzazione Meteorologica Mondiale e al Meteosat. La strumentazione deve essere fornita con
certificati di taratura.
B Sensore combinato di velocità e direzione del vento a basso consumo.
C Sensore termoigrometrico antiradiante a ventilazione naturale di temperatura ed umidità relativa per
connessione ad acquisitori datalogger con alimentatore a 12 V in corrente continua.
D Radiometro globale a termopila/piranometro.
E Il barometro deve essere dotato di sonda barometrica assoluta per pressione atmosferica ad elemento
sensibile piezoresistivo e deve funzionare con alimentatore a 12V in corrente continua.
F Pluviometro a vaschette oscillanti con risoluzione 0,2 mm a norma WMO (OMM organizzazione
meteorologica mondiale) e con area di raccolta di 324 cmq.
G Sensore di livello acqua con sistema piezometrico funzionante con alimentatore a 12V in corrente
continua.
H Trasduttore di pressione per tensiometro.
I Tensiometro "Jet Fill", lunghezza 4 mt – privo di manometro.
L Sensore umidità suolo con cavo 6 metri.
M Palo per montaggio per sensori ad altezza 3 m corredato dai supporti: base per fissaggio su plinto e
tirafondi per basi pali.
N Sistema di fissaggio palo.
O Datalogger per misure ambientali supportato da software per configurazione e scarico dati funzionante
con alimentatore a 12V in corrente continua.
P Supporto per il montaggio a muro o a palo con alimentazione a pannello solare e con custodia per
contenimento dell’acquisitore e degli accessori.
Q Custodia completa di regolatore per pannello solare.
R Attacco a palo diam. 50 mm per scatole fisse .
S Batteria supplementare 40Ah.
T Pannello solare da 50W con supporto a palo.
U Modem telefonico GSM/GPRS per acquisitori con antenna integrata, con alimentazione 12 V in corrente
continua, sim card dati e cavo connessione per modem.
V Software per la gestione avanzata dei dati compreso di collegamento da remoto e di generazione di
allarmi, con le seguenti dotazioni e caratteristiche:
- SW CommNET Comunicazione Automatica/Remota GPRS;
- scaricamento dati automatico ad orari programmati o su richiesta dell'operatore ad una o più
stazioni;
- memorizzazione dati in formati MS-SQL, ASCII, InfoGAP e InfoPanel;
- SW SQL GIDAS o equivalente per la gestione dati su database Microsoft SQL Server 2005;
- memorizzazione dei dati su un data base SQL;
- visualizzazione e gestione tramite il modulo;
- modulo di calcolo dell’evapotraspirazione (ETo) con equazione Penman-Monteith.
CRITERI0 PER L’ATTRIBUZIONE DEL PUNTEGGIO TECNICO (massimo 60 punti).
I criteri generali dovranno essere chiaramente indicati nella relazione tecnica, con il riferimento
puntuale alle seguenti lettere identificative del criterio e subcriterio:
8
Lettera
Criterio generale
Subcriterio
Punteggio
L’assenza di rispondenza a tutti i sub criteri per ciascuna lettera
identificativa corrisponde ad un punteggio pari a zero.
STAZIONE METEO COMPLETA
B
Il sensore combinato di
velocità e direzione del
vento può avere le
caratteristiche e le dotazioni
esplicitate nei sub criteri.
Step di punti 1 per ogni caratteristica richiesta (Bx)
B1 uscita diretta (0-460 Hz & 0-2 kOhm) per connessione ad acquisitori.
B2 campi: 0.60 m/sec./ 0° - 360°.
B3 completo di rotore a coppe e banderuola.
B4 cavo schermato L=10 mt. con connettore.
C
Il sensore termoigrometrico
antiradiante a ventilazione
naturale può avere le
caratteristiche e le dotazioni
esplicitate nei sub criteri.
Step di punti 2 per ogni caratteristica richiesta (Cx )
C1 uscita Pt100 per temperatura.
C2 uscita 0-1V per umidità relativa.
C3 cavo L.5 m incluso.
C4 fornito con certificati di taratura.
C5 schermo antiradiante per sensore in applicazioni meteorologiche ed in
4
12
esterno.
C6 collare per fissaggio sensore a palo diam. 50 mm.
D
Il radiometro globale a
termopila/piranometro può
avere le caratteristiche e le
dotazioni esplicitate nei sub
criteri.
Step di punti 1,666 per ogni dispositivo e caratteristica richiesta (Dx)
D1 sensore di radiazione globale a termopila in classe 2 (ISO9060).
D2 campo spettrale tra 305 e 2800 nm.
D3 sensibilità tipica: tra 10 e 16 μV/Wm2.
D4 cavo L= 5m.
D5 fornito con certificato di taratura secondo norma ISO 9847.
D6 supporto orizzontale per il montaggio del sensore di radiazione globale
10
a termopila in classe 2 (ISO9060) e predisposto per il fissaggio al collare
per fissaggio sensore a palo diam. 50 mm.
E
Il barometro può essere
offerto con ulteriori
caratteristiche così come
Step di punti 3 per ogni dispositivo e caratteristiche richieste (Ex)
E1campo di misura tra 800 e 1100hPa.
E2 uscita tra 0 e 1Vcc.
6
esplicitate nei sub criteri.
F
G
N
Il pluviometro a vaschette
oscillanti può essere offerto
con le caratteristiche
esplicitate nei sub criteri.
Il sensore di livello acqua con
sistema piezometrico può
avere le caratteristiche
esplicitate nei sub criteri.
Il sistema di fissaggio pali
diam. 50 mm con tiranti
deve avere le caratteristiche
esplicitate nei sub criteri.
O
Il datalogger per misure
ambientali può avere le
caratteristiche e le dotazioni
esplicitate nei sub criteri.
Q
L’unità può avere la
dotazione esplicitata nei sub
criteri.
R
Il supporto può avere le
caratteristiche esplicitate nei
sub criteri.
Step di punti 2 per ogni dispositivo e caratteristiche richieste (Fx)
8
F1 fornito con certificato di taratura.
F2 cavo schermato L=10 m con connettore.
F3 supporto a palo per pluviometro.
F4 barra inox per fissaggio sensori a lato palo.
Step di punti 2 per ogni caratteristica richiesta (Gx)
6
G1 campo di misura 0 - 10 m.
G2 uscita 4 - 20 mA.
G3 cavo ventilato L= 15 m.
Step di punti 1 per ogni caratteristica richiesta (Nx)
2
N1 set di tiranti e collare per palo di altezza max. 4 m.
N2 picchetto lunghezza 1 m (serie di 3 pz).
Step di punti 1 per ogni caratteristica richiesta (Ox)
O1 datalogger no.12 ingressi (no.8 analogici, no.2 impulsivi, no.2 on-off).
O2 no. 6 uscite di attuazione indipendenti.
O3 no.20 logiche di attuazione.
O4 convertitore A/D 16 bit.
O5 memoria 2 Mb.
O6 display 4x20 char.
O7 no. 2 interfaccia seriali RS232.
O8 protocolli di comunicazione GPRS, GSM e Modbus RTU.
O9 cavo seriale L.2 m.
O10 morsetti estraibili per connessione sensori.
Q1 con montaggio batteria 15 e 40 Ah.
R1 attacco a palo diam. 50 mm per scatole fisse 500x400mm.
10
1
1
