Elenco comandi per la programmazione tramite

Spektra s.r.l.
BUSTO ARSIZIO (VA) 21052
Tel. / Fax 0331/340514 Cell. 339/1282223
VER 1.2 DEL 20/2/2008

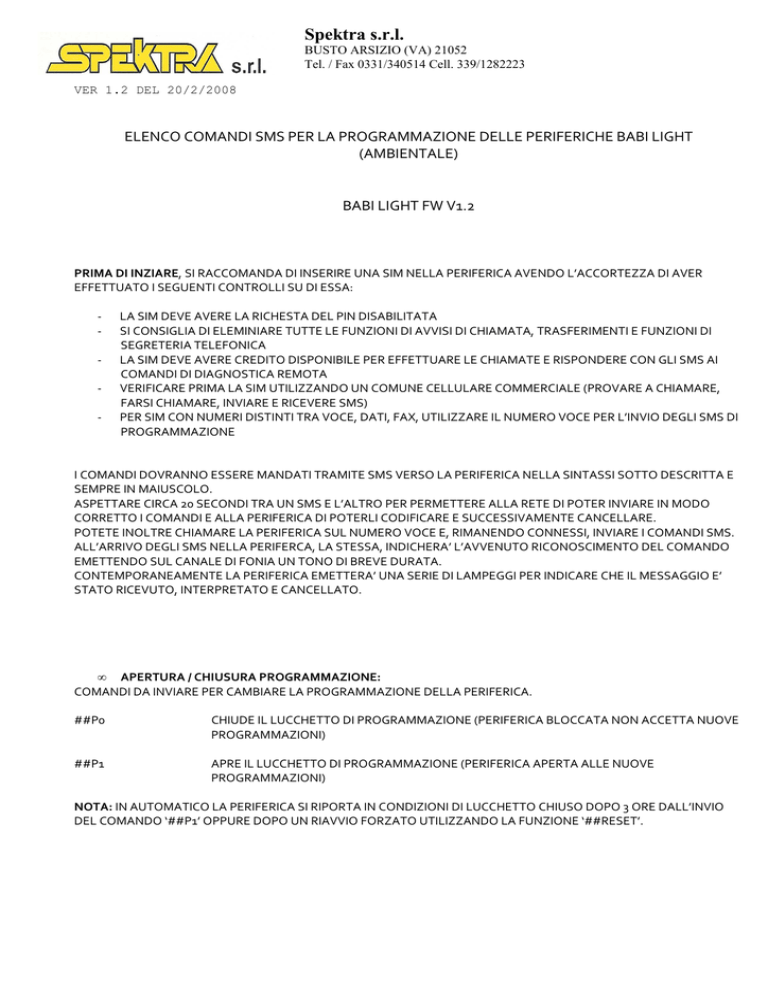

ELENCO COMANDI SMS PER LA PROGRAMMAZIONE DELLE PERIFERICHE BABI LIGHT
(AMBIENTALE)
BABI LIGHT FW V1.2
PRIMA DI INZIARE, SI RACCOMANDA DI INSERIRE UNA SIM NELLA PERIFERICA AVENDO L’ACCORTEZZA DI AVER
EFFETTUATO I SEGUENTI CONTROLLI SU DI ESSA:
-
LA SIM DEVE AVERE LA RICHESTA DEL PIN DISABILITATA
SI CONSIGLIA DI ELEMINIARE TUTTE LE FUNZIONI DI AVVISI DI CHIAMATA, TRASFERIMENTI E FUNZIONI DI
SEGRETERIA TELEFONICA
LA SIM DEVE AVERE CREDITO DISPONIBILE PER EFFETTUARE LE CHIAMATE E RISPONDERE CON GLI SMS AI
COMANDI DI DIAGNOSTICA REMOTA
VERIFICARE PRIMA LA SIM UTILIZZANDO UN COMUNE CELLULARE COMMERCIALE (PROVARE A CHIAMARE,
FARSI CHIAMARE, INVIARE E RICEVERE SMS)
PER SIM CON NUMERI DISTINTI TRA VOCE, DATI, FAX, UTILIZZARE IL NUMERO VOCE PER L’INVIO DEGLI SMS DI
PROGRAMMAZIONE
I COMANDI DOVRANNO ESSERE MANDATI TRAMITE SMS VERSO LA PERIFERICA NELLA SINTASSI SOTTO DESCRITTA E
SEMPRE IN MAIUSCOLO.
ASPETTARE CIRCA 20 SECONDI TRA UN SMS E L’ALTRO PER PERMETTERE ALLA RETE DI POTER INVIARE IN MODO
CORRETTO I COMANDI E ALLA PERIFERICA DI POTERLI CODIFICARE E SUCCESSIVAMENTE CANCELLARE.
POTETE INOLTRE CHIAMARE LA PERIFERICA SUL NUMERO VOCE E, RIMANENDO CONNESSI, INVIARE I COMANDI SMS.
ALL’ARRIVO DEGLI SMS NELLA PERIFERCA, LA STESSA, INDICHERA’ L’AVVENUTO RICONOSCIMENTO DEL COMANDO
EMETTENDO SUL CANALE DI FONIA UN TONO DI BREVE DURATA.
CONTEMPORANEAMENTE LA PERIFERICA EMETTERA’ UNA SERIE DI LAMPEGGI PER INDICARE CHE IL MESSAGGIO E’
STATO RICEVUTO, INTERPRETATO E CANCELLATO.
• APERTURA / CHIUSURA PROGRAMMAZIONE:
COMANDI DA INVIARE PER CAMBIARE LA PROGRAMMAZIONE DELLA PERIFERICA.
##P0
CHIUDE IL LUCCHETTO DI PROGRAMMAZIONE (PERIFERICA BLOCCATA NON ACCETTA NUOVE
PROGRAMMAZIONI)
##P1
APRE IL LUCCHETTO DI PROGRAMMAZIONE (PERIFERICA APERTA ALLE NUOVE
PROGRAMMAZIONI)
NOTA: IN AUTOMATICO LA PERIFERICA SI RIPORTA IN CONDIZIONI DI LUCCHETTO CHIUSO DOPO 3 ORE DALL’INVIO
DEL COMANDO ‘##P1’ OPPURE DOPO UN RIAVVIO FORZATO UTILIZZANDO LA FUNZIONE ‘##RESET’.
• IMPOSTAZIONE DEI NUMERI VOCE:
COMANDI CHE IMPOSTANO I NUMERI DI TELEFONO DESIDERATI A SECONDA DELLA FUNZIONE RICHIESTA (SI
CONSIGLIA DI METTERE +39… DAVANTI AL NUMERO SCELTO).
##NExxx*
IMPOSTAZIONE NUMERO ENTRANTE, LA PERIFERICA RISPONDERA’ SOLAMENTE ALLE
CHIAMATE DEL NUMERO INDICATO
xxx = NUMERO DI TEL ABILITATO ALL’ASCOLTO
##NVxxx*
IMPOSTAZIONE NUMERO PER RICHIAMATA VOCE, LA PERIFERICA CHIAMERA’ IL NUMERO
PROGRAMMATO AL VERIFICARSI DI UN EVENTO DI MOVIMENTO O AL SUPERAMENTO SOGLIA
DEL VOX PROGRAMMATA
xxx = NUMERO DI TEL CHE VERRA’ CHIAMATO
##NMxxx*
IMPOSTAZIONE NUMERO PER SMS PARTENZA VEICOLO
xxx = NUMERO DI TEL CHE VERRA’ AVVISATO TRAMITE SMS
##NSxxx*
IMPOSTAZIONE NUMERO PER SMS ARRESTO VEICOLO
xxx = NUMERO DI TEL CHE VERRA’ AVVISATO TRAMITE SMS
ES: ##NV+393471234567*
PROGRAMMA IL NUMERO PER LE CHIAMATE VOCE
Nota: PER DISABILITARE LA FUNZIONE CORRISPONDENTE AL NUMERO/I SOPRA DEFINITI, BISOGNA
PROGRAMMARE IL NUMERO STESSO INSERENDO 5 ZERO AL POSTO DEL NUMERO STESSO.
ES: ##NV00000* -> DISABILITA LE CHIAMATE VOCE.
Nota importante: RICORDARSI DI METTERE SEMPRE IL CARATTERE ASTERISCO ( * ) ALLA FINE DEL NUMERO DA
IMPOSTARE, ANCHE NEL CASO IN CUI SI METTANO I 5 ZERI PER CANCELLARE LA FUNZIONE
•
PROGRAMMAZIONE FUNZIONI GENERALI VALIDE PER L’INTERA PERIFERICA:
##FORMAT
CANCELLA TUTTE LE PROGRAMMAZIONI EFFETTUATE E RIPORTA LA PERIFERICA ALLE
IMPOSTAZIONI DI FABBRICA. (VIENE INOLTRE GENERATO UN RESET HARDWARE IMMEDIATO
DELL’INTERA PERIFERICA)
##RESET
VIENE FORZATO UN RIAVVIO IMMEDIATO DELL’INTERA PERIFERICA SENZA ALTERARNE LE
CONFIGURAZIONI IMPOSTATE
##Qx
ATTIVAZIONE FUNZIONE ANTIBONIFICA SECONDO LA TABELLA:
x=1 -> 15 MIN
x=2 -> 30 MIN
x=3 -> 60 MIN
x=4 -> 90 MIN
x=5 -> 2 ORE
x=6 -> 4 ORE
x=7 -> 8 ORE
x=8 -> 16 ORE
x=9 -> 20 ORE
ALL’ARRIVO DEL MESSAGGIO, LA PERIFERICA ENTRA IN FUNZIONE ANTIBONIFICA IMMEDIATAMENTE. TALE FUNZIONE
RIMANE ATTIVA PER IL TEMPO RICHIESTO ANCHE SE LA PERIFERICA STESSA VIENE SCOLLEGATA E RICOLLEGATA ALLA
FONTE DI ALIMENTAZIONE. ANCHE IL LED NORMALMENTE IN FUNZIONE ALL’ACCENSIONE VIENE TENUTO SPENTO,
ATTENZIONE QUINDI A NON CONSIDERARE ‘ROTTE’ O ‘BRUCIATE’ PERIFERICHE CHE IN REALTA’ SONO IN FASE DI
ANTIBONIFICA.
##Sx
SENSIBILITA' DEL SENSORE DI MOVIMENTO (0->9) (NON VALIDO SE CONFIGURAZIONE
‘MICRO’ E’ ATTIVA)
0=SENSIBILITA MASSIMA, BASTA UN PICCOLO MOVIMENTO PER GENERARE LA CHIAMATA
9=SENSIBILITA MINIMA, BISOGNA MUOVERE PER DIVERSO TEMPO LA PERIFERICA PER
GENERARE LA CHIAMATA
##TRxx
TIMEOUT SU RICHIAMATA IN CASO DI CADUTA LINEA (PRIMA CHE LA PERIFERICA RICHIAMI)
00->99 MINUTI
##L0
##L1
LED FORZATO SEMPRE SPENTO
LED FUNZIONAMENTO NORMALE (LAMPEGGI DIAGNOSTICI VARI)
##RAN
RICHIAMATA AUTOMATICA NESSUNA (DISABILITA LE RICHIAMATE SU MOVIMENTO SENZA
NECESSARIAMENTE ELIMINARE LA PROGRAMMAZIONI DEL NUMERO DA RICHIAMARE)
•
PROGRAMMAZIONE FUNZIONE PER LA SEZIONE VOCE:
##TVxx
TIMEOUT CHIAMATA VOCE DOPO STOP VEICOLO, 01->99 MINUTI (MANTIENE LA
CONNESSIONE VOCE ATTIVA PER IL TEMPO RICHIESTO ANCHE AL TERMINE DEL MOVIMENTO)
##TAVxx
TIMEOUT ABBATTIMENTO CHIAMATA VOCE, 01->99 SEC -00- FUNZIONE DISABILITATA
(QUANDO LA PERIFERICA CHIAMA IN AUTOMATICO IL NUMERO PROGRAMMATO, E’ POSSIBILE
TRAMITE QUESTA FUNZIONE TERMINARE LA CHIAMATA TESSA DOPO xx SECONDI. QUESTO
PERMETTE DI USARE LE CHIAMATE AUTOMATICHE COME SEGNALE DI ‘ALLARME’ ED
EVENTUALMENTE RICHIAMARE LA PERIFERICA PER INSTAURARE LA CONNESSIONE CON ESSA
SENZA ‘CARICARE’ I COSTI TELEFONICI SULLA PERIFERICA STESSA).
##Vx
VOLUME MICROFONO 1->3
VOLUME MIC. = 1 MINIMO
VOLUME MIC. = 2 DEFAULT
VOLUME MIC. = 3 MASSIMO
##VOXxx
SENSIBILITA' DEL SENSORE ‘VOX’ VALIDO SOLO SE LA CONFIGURAZIONE ‘MICRO’ E’ ATTIVATA
(01->99) – DEFAULT=10
01=SENSIBILITA MASSIMA, BASTA UN LIEVE RUMORE PER GENERARE LA CHIAMATA
99=SENSIBILITA MINIMA, E’ NECESSARIO UN FORTE RUMORE PER GENERARE LA CHIAMATA
(SI SCONSIGLIA DI SCENDERE SOTTO LA SOGLIA DI 10 PER EVITARE FALSI ALLARMI DOVUTI A
RUMORI O ELETTRICITA’ STATICA AMBIENTALE)
##EMxxx
ATTIVAZIONI PARAMETRI DSP PER LA RIDUZIONE DEL RUMORE:
xxx=004 ATTIVA LA RIDUZIONE DEL RUMORE
xxx=255 DISABILITA IL DSP
##MICROx
1=ATTIVA, 0=DISATTIVA, LA CONFIGURAZIONE MICRO AMBIENTALE (IL SENSORE DI
MOVIMENTO NON VIENE RILEVATO MENTRE SI ATTIVA LA FUNZIONE ‘VOX’). QUANDO VIENE
CAMBIATO QUESTO PARAMETRO, ASSICURARSI DI RIAVVIARE LA PERIFERICA CON
L’APPOSITO COMANDO (##RESET) OPPURE SPEGNENDO E RIACCENDENDO LA STESSA.
DEFAULT=0
##RV
FORZA UNA RICHIAMATA VOCE IMMEDIATA SUL NUMERO PREPROGRAMMATO
##RAV
ABILITA LA RICHIAMATA AUTOMATICA VOCE (SU MOVIMENTO)
QUESTA FUNZIONE VA’ ABILITATA ANCHE NEL CASO IN CUI SI VOGLIA UTILIZZARE LA
PERIFERICA IN MODALITA’ ‘MICRO’ AFFINCHE’ LA STESSA EFFETTUI LE CHIAMATE AL
SUPERAMENTO DELLA SOGLIA DEL ‘VOX’
##RAI
ABILITA LA RICHIAMATA AUTOMATICA VOCE INFINITY (ANCHE SENZA MOVIMENTO)
• DIAGNOSTICA DELLA PERIFERICA:
QUESTI COMANDI VENGONO INVIATI ALLA PERIFERICA PER RICHIEDERE INDIETRO GLI SMS CONTENENTI LE
IMPOSTAZIONE PROGRAMMATE NELLA PERIFERICA STESSA.
GLI SMS DI DIAGNOSTICA VENGONO INVIATI AL NUMERO DI CELLULARE CHE HA EFFETTUATO L’INTERROGAZIONE DEI
COMANDI STESSI.
QUESTI COMANDI SONO ESENTI DALLO SBLOCCO DEL LUCCHETTO.
##D1
RICHIEDE LA PAG. 1 CON I NUMERI PROGRAMMATI. RESTITUISCE:
- TIPO PERIFERICA, NOME, VERSIONE FW, - D1
- ##NMov
- ##NStop
- ##NVoce
- ##NEntr
##D2
RICHIEDE LA PAG. 2 CON PARAMETRI GENERALI DELLA PERIFERICA. RESTITUISCE:
- TIPO PERIFERICA, NOME, VERSIONE FW, - D2
- ##S
- ##Batt.letto (LETTURA ATTUALE DELLA BATTERIA)
- ##TR
- ##RAN (TIPO DI RIACHIAMATA IMPOSTATA)
- ##L
- IMEI (IMEI DELLA PERIFERICA – SE PROGRAMMATO)
##D4
RICHIEDE LA PAG. 4 CON PARAMETRI RELATIVI ALLA SEZIONE AMBIENTALE. RESTITUISCE:
- TIPO PERIFERICA, NOME, VERSIONE FW, - D4
- ##V
- ##TV
- ##TAV
- ##VOX
- ##EF
- CONN_V (STATO DELLA CHIAMATA VOCE 0=NON ATTIVA, 1=CHIAMATA VOCE IN CORSO)
##D6
RICHIEDE LA PAG. 6 CON DATI RELATIVI ALLA SEZIONE GSM1. RESTITUISCE:
- TIPO PERIFERICA, NOME, VERSIONE FW, - D6
- SIGN (SEGNALE RILEVATO DAL GSM)
- MAIN CELL (DATI RELATIVI ALLA CELLA GSM PRINCIPALE)
##D7
RICHIEDE LA PAG. 7 CON DATI RELATIVI ALLA SEZIONE GSM2. RESITUISCE:
- CELLE (ELENCO DEI DATI RELATIVI A TUTTE LE CELLE A CUI E’ AGGANCIATO IL GSM)
##DA
RICHIESTA DI TUTTI MESSAGGI DI DIAGNOSI SOPRA ELENCATI (ESCLUSO ‘D7’ CHE VA’
RICHIESTO SINGOLARMENTE).
•
NOTE SUL FUNZIONAMENTO:
SE LA PERIFERICA E’ CONFIGURATA IN MODALITA’ AMBIENTALE ‘MICRO’ LE CHIAMATE VOCE SARANNO SOLO
USCENTI, CIO’ VUO DIRE CHE NON SARA’ POSSIBILE CHIAMARE LA PERIFERICA MICRO PER POTERLA ASCOLTARE.
ALL’ACCENSIONE E’ POSSIBILE RILEVARE IL TIPO DI PERIFERICA OSSERVANDO IL NUMERO DEI LAMPEGGI ESEGUITI
NELLA FASE DI ACCENSIONE DELLA PERIFERICA STESSA:
- 10 LAMPEGGI PER L’AMBIENTALE MICRO
- 3 LAMPEGGI PER LA SOLA AMBIENTALE
