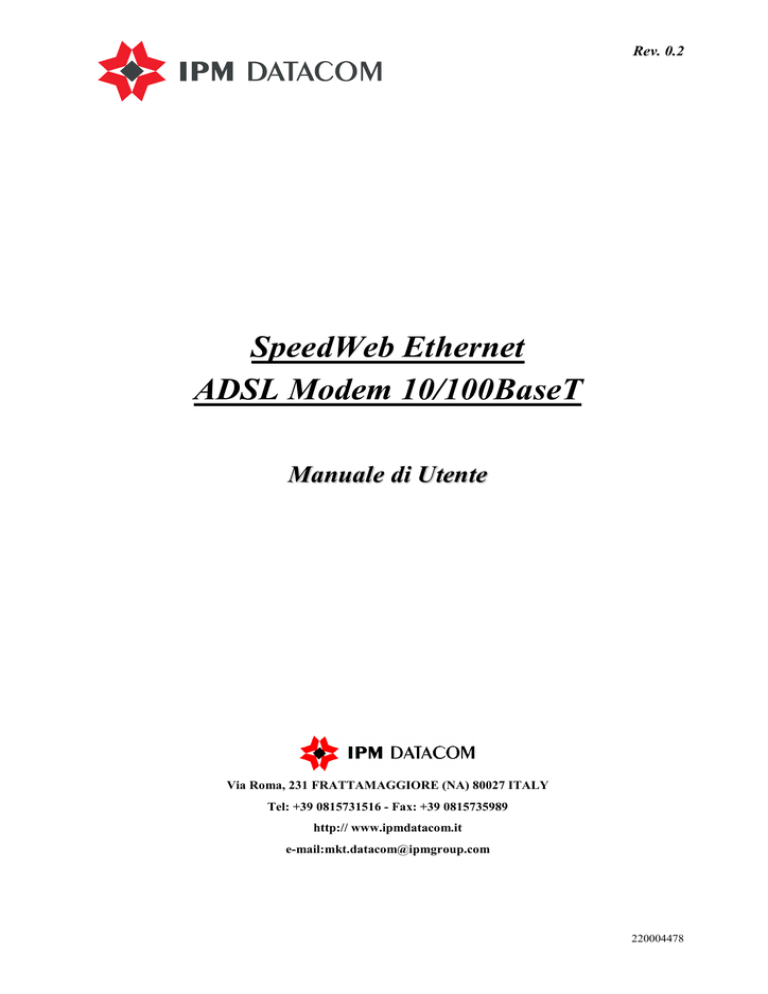

Manuale del modem - IPM DATACOM SPEED WEB ADSL ETHERNET

Rev. 0.2
SpeedWeb Ethernet
ADSL Modem 10/100BaseT
Manuale di Utente
Via Roma, 231 FRATTAMAGGIORE (NA) 80027 ITALY
Tel: +39 0815731516 - Fax: +39 0815735989
http:// www.ipmdatacom.it
e-mail:[email protected]
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
INDICE
1 - IntrODUzione ..................................................................................................................................................... 3
1.1.
Contenuto della Confezione ........................................................................................................................ 5
1.2.
Pannello frontale......................................................................................................................................... 5
1.3.
Pannello posteriore..................................................................................................................................... 6
1.4.
Pannello laterale destro .............................................................................................................................. 6
2 - Configurazione di fabbrica................................................................................................................................ 7
3 - installazione ........................................................................................................................................................ 8
3. 1- Connessione Hardware..................................................................................................................................... 8
3. 2- Verifica Installazione ...................................................................................................................................... 10
1
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
Questo documento non può essere riprodotto o utilizzato in qualsiasi forma senza autorizzazione scritta della
IPM DATACOM.
Saranno intraprese azioni legali contro eventuali trasgressori.
IPM DATACOM si riserva il diritto di cambiare il contenuto del documento senza alcun preavviso.
No part of this document may be reproduced or utilized in any form without written permission from
IPM DATACOM.
Legal action will be taken in the event of contravention.
IPM DATACOM reserves the right to make changes to the specifications without prior notification.
2
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
1-
INTRODUZIONE
I Modem ADSL della famiglia SpeedWeb della IPM Datacom, supportano la tecnologia multimode ADSL con codice di linea DMT (Discrete Multi-tone) che consente di ottenere sui
doppini in rame esistenti, un flusso dati fino a 8Mbps (100 volte più veloce dei tradizionali
modem analogici a 56Kbps) nella direzione dalla centrale all’utente e fino a 1Mbps nella
direzione opposta ( le velocità dipendono in effetti dalla distanza dell’utente dalla centrale e dai
valori impostati dal fornitore del servizio). Lo SpeedWeb Ethernet ADSL modem è dotato di
interfaccia d’utente Ethernet 10/100BaseT per connessione a PC o a LAN, ciò consente
connessioni ad Internet di tipo “FAST” ossia veloce sia per utente singolo che per più utenti
connessi in LAN.
Di seguito sono elencate le principali caratteristiche tecniche dello SpeedWeb Ethernet:
-
Tecnologia Multi-Mode ADSL-DMT in accordo agli standards ANSI T1.413 Issue 2,
ITU G.922.1 (G.DMT), ITU-T G.hs e garantendo l’interoperabilità con i DSLAM dei
maggiori produttori.
-
Protocollo di Trasferimento ATM (Asynchronous Transfer Mode) in accordo alle
raccomandazioni dell’ATM forum, ciò consente di raggiungere gli obiettivi QoS (Quality
of Service) sulla rete di trasmissione.
-
SNMP agent per il controllo e la gestione del bridge via protocollo SNMP standard.
-
BOOTP/TFTP per la gestione delle configurazioni in remoto
-
Software upgrade possibile in ogni momento grazie alla possibilità di effettuare download
nella memoria Flsh
-
IEEE 802.1d transparent bridging supportato con l’implementazione dell’algoritmo di
spanning tree.
-
MAC address filtering
3
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
-
RFC 1483 protocollo per soluzioni bridge-Lan
-
LEDs per indicare in modo rapido lo stato del Modem in ogni momento
4
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
1.1.
Contenuto della Confezione
-
SpeedWeb Ethernet
-
Un adattatore 230V/9Vdc
-
Un cavo telefonico RJ-11
-
Un cavo Ethernet 10Base-T (Cavo diritto PC-Bridge)
-
Un manuale utente
Tutte le confezioni sono state attentamente controllate prima della spedizione. In caso di
confezione incompleta o danneggiata contattare il rivenditore.
NOTA: Per collegarsi ad un HUB è necessario un cavo incrociato (non fornito nella
confezione)
1.2.
Pannello frontale
Lo SpeedWeb Ethernet ha cinque LED di stato per la diagnostica. La tabella seguente ne
illustra il loro significato:
NOME
COMPORTAMENTO
STATO
Power
Spento
Spento
(Alimentazione)
Acceso
Acceso
ADSL
Lampeggia lentamente
Collegamento ADSL in esecuzione
Acceso
Il collegamento ADSL è stato stabilito. Il modem è
pronto a trasferire dati
PC
Spento
Collegamento Ethernet assente
Acceso
Collegamento Ethernet presente
TX/RX
Lampeggiante
Trasmette/Riceve dati sulla linea ADSL
DIAG
Lampeggiante
Fase di Autotest (10-15 sec.)
Spento
Autotest eseguito con esito positivo
5
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
Pannello posteriore
Il pannello posteriore dello SpeedWeb Ethernet presenta i connettori per l'alimentazione, per
la console, per il collegamento Ethernet e ADSL come mostrato di seguito:
DC
Console
1.3.
10/100Base-T
ADSL
Pannello laterale destro
L'interruttore di alimentazione è posto sul lato destro dello SpeedWeb Ethernet come mostrato
di seguito:
6
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
2-
CONFIGURAZIONE DI FABBRICA
Lo SpeedWeb Ethernet ha una configurazione definita in fabbrica. La configurazione di
fabbrica è la seguente:
Parametro di Configurazione
Interfaccia ADSL
Valore
IP address
NONE
Network Mask
NONE
Numero ATM VPI/VCI
8/35
Data Encapsulation Protocol
RFC1483(bridge)
7
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
3-
INSTALLAZIONE
Questo capitolo contiene le istruzioni di base per installate e connettere lo SpeedWeb Ethernet
al computer /LAN ed ad Internet.
L’installazione nella sua descrizione parte dal presupposto che è stato sottoscritto un contratto
ADSL con un Internet Service Provider (ISP). Queste istruzioni forniscono una configurazione
di base presumibilmente compatibile con la tua configurazione di rete.
NOTA: Il driver PPPoE richiesto per l'installazione verrà fornito a cura del ISP con
cui si ha il contratto. Se non l'avete disponibile oppure non avete Windows XP (in cui il
protocollo PPPoE è già presente per default) potrete scaricare una copia freeware al
seguente indirizzo http://www.raspppoe.com/
3. 1- Connessione Hardware
Connettere lo SpeedWeb Ethernet alla linea ADSL, alla rete elettrica e al tuo computer o HUB.
WARNING: Prima di effettuare qualunque operazione, assicurarsi che il bridge il computer
e/o l’HUB/switch siano spenti
1. Connessione del cavo ADSL
-
Connettere il cavo telefonico alla porta “ADSL” sul pannello posteriore dello SpeedWeb
Ethernet.
2. Connessione del cavo Ethernet
8
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
-
Per la connessione dello SpeedWeb Ethernet al singolo computer, utilizzare il cavo
Ethernet diretto (incluso nella confezione) e connetterlo alla porta “10/100BaseT” sul
pannello posteriore dello SpeedWeb Ethernet.
-
Per la connessione dello SpeedWeb Ethernet ad una LAN usare un cavo Ethernet incrociato
oppure connettere la porta “10/100BaseT” del modem alla porta uplink dell’Hub
utilizzando il cavo diretto (incluso nella confezione).
3. Connessione del cavo di Alimentazione
-
Connettere l’adattatore al connettore DC sul pannello posteriore del modem e inserire la
spina nella presa elettrica.
4. Accensione dello SpeedWeb Ethernet e del computer o HUB
-
Posizionare il “Power switch” sul pannello posteriore del modem su “ON “
-
Far ripartire il computer o l’HUB/Switch.
9
220004478
Manuale Utente
Rev. 0.2
SpeedWeb Ethernet
3. 2- Verifica Installazione
Per verificare se l’installazione eseguita ha avuto esito positivo, accendere lo SpeedWeb
Ethernet, aspettare 30sec. e verificare che i LED siano accessi, come riportato nella tabella
seguente:
LED:
...dovrebbero essere:
POWER
Acceso per indicare che il modem è acceso. Se è
spento verificare il cavo di alimentazione.
DIAG
Lampeggiante per indicare che il modem è in fase di
boot .Dopo 10/15sec. dovrebbe rimanere spento
PC
Acceso per indicare che il Modem è in
comunicazione con il PC
ADSL
Acceso per indicare che il modem ha stabilito una
connessione con ISP
TX/RX
Lampeggiante
quando
il
modem
sta
trasmettendo/ricevendo dati da Internet. Potrebbe
essere spento, lampeggiante o acceso in base allo
stato dell’attività.
Se i led sono accesi come previsto nella tabella precedente è possibile testare il corretto
funzionamento della connessione ad Internet: Lanciare un Web browser e inserire la URL (es:
http://www.altavista.com). Il LED TX/RX potrebbe lampeggiare o rimanere acceso per
indicare che il modem è connesso al sito.
Se i LEDs non si accendono come previsto o la pagina WEB non viene visualizzata:
-
Verificate che i parametri di default siano compatibili con la configurazione di rete
-
Contattare l’Internet Service Provider per l’assistenza.
