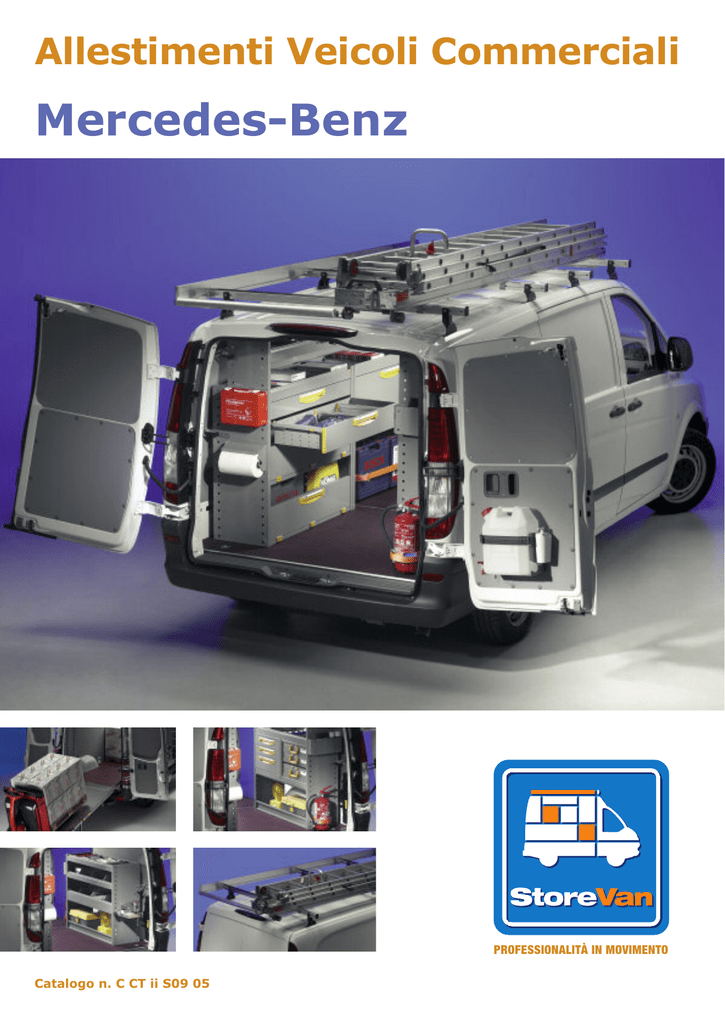

Allestimenti Veicoli Commerciali Mercedes-Benz PROFESSIONALITÀ IN MOVIMENTO Catalogo n. C CT ii S09 05 A1 Sicurezza - CONDIZIONI DI FORNITURA Pianali e pannellature forniti in più pezzi. Pianali, pannellature, portatutto e portascale vengono forniti smontati. I moduli vengono forniti preassemblati completi del materiale di ancoraggio al veicolo. Per l’installazione dei prodotti si consiglia di rivolgersi alla nostra rete di installatori autorizzati (vedi retro copertina). - I prodotti vengono forniti completi di imballo. - 3 anni di garanzia sui nostri prodotti. - Le portate si riferiscono a pesi uniformemente distribuiti (p.u.d.) PRODUZIONE CERTIFICATA Certificati da oltre un decennio in ISO 9001:2008. CRASH TEST STORE VAN S uperata brillantemente la prova di CRASH TEST eseguita secondo le ultime normative europee ECE-R17 con impatto a 50 Km/h. A2 Sicurezza SICUREZZA TESTATA E CERTIFICATA F AMI ha ottenuto la prestigiosa certificazione GS per l’arredo interno e le rampe di carico. F AMI vanta anche la rara certificazione GS per il portatutto-portascale. A3 Store Van UN MARCHIO DEL GRUPPO FAMI La costante attenzione all’orientamento del mercato, accompagnata dalla ricerca della personalizzazione, si è rivelata una strategia vincente anche nel caso dell’ultimo nato in casa Fami: il marchio Store Van. Store Van è un marchio che identifica gli allestimenti per i veicoli commerciali di tutte le marche. La cura estrema con cui sono stati progettati i moduli di allestimento e l’adattabilità alle più diverse personalizzazioni hanno dimostrato la qualità e la superiorità di Store Van in ogni suo particolare. Il successo ha portato Store Van ad essere un marchio tra i più accreditati e richiesti dai produttori di veicoli commerciali internazionali. PROFESSIONALITÀ IN MOVIMENTO Store Van per primo ha introdotto un metodo di installazione originale che non prevede fori nella carrozzeria per il fissaggio delle attrezzature, assicura funzionalità, qualità, robustezza e design tanto ai singoli professionisti quanto alle grandi flotte. SISTEMI DI QUALITÀ PER LA LOGISTICA La strategia di Fami si sviluppa attraverso la duttilità del prodotto e la capacità di rendere ogni progetto unico e personalizzato. Questo ha permesso di studiare sistemi di allestimento in grado di soddisfare tutte le richieste dei committenti, grazie a processi industriali evoluti. Fami è una tra le aziende leader del settore a trattare i prodotti di arredamento industriale, dando priorità non solo alla tecnologia ma anche alla sensibilità, al design e firmando ogni suo prodotto a conferma di una grande azienda in equilibrio perfetto tra tecnologia e cuore. Fami si caratterizza per l’elevata tecnologia e le soluzioni originali, come il magazzinaggio industriale, le postazioni di lavoro e i sistemi conduttivi per l’industria elettronica. Tutte soluzioni avanzate che consentono una grande capacità di applicazioni e di diversificazioni. Nate per rendere Fami leader nel suo settore, per competenza e competitività. A4 Indice MODELLO Vito 2010 furgone compact Vito 2010 furgone long tetto normale Vito 2010 furgone long tetto alto Vito 2010 furgone extra long Sprinter furgone 3,0 / 3,5 t compatto tetto normale CARATTERISTICHE VEICOLO 4,65 m3 L1 H1 passo 3200 mm altezza 1902 mm 5,19 m3 L1L H1 passo 3200 mm altezza 1902 mm 6,49 m3 L1L H2 passo 3200 mm altezza 2328 mm 5,68 m3 L2 H1 passo 3430 mm altezza 1902 mm 7,5 m3 L1 H1 passo 3250 mm altezza 2415 mm Sprinter furgone 3,0 / 3,5 t compatto tetto alto 8,5 m3 Sprinter furgone 9 m3 Sprinter furgone 10,5 m3 Sprinter furgone 3,5 / 4,6 / 5,0 t standard tetto super alto 11,5 m3 Sprinter furgone 3,5 / 4,6 / 5,0 t lungo tetto alto 14 m3 Sprinter furgone 3,5 / 4,6 / 5,0 t lungo tetto super alto 15,5 m3 Sprinter furgone 3,5 / 4,6 / 5,0 t extralungo tetto alto 15,5 m3 Sprinter furgone 3,5 / 4,6 / 5,0 t extralungo tetto super alto 17 m3 3,0 / 3,5 / 4,6 / 5,0 t standard tetto normale 3,0 / 3,5 / 4,6 / 5,0 t standard tetto alto L1 H2 passo 3250 mm altezza 2700 mm L2 H1 passo 3665 mm altezza 2415 mm L2 H2 passo 3665 mm altezza 2700 mm L2 H3 passo 3665 mm altezza 2930 - 3030 mm L3 H2 passo 4325 mm altezza 2700 - 2800 mm L3 H3 passo 4325 mm altezza 2930 - 3030 mm L3L H2 passo 4325 mm altezza 2700 - 2800 mm L3L H3 passo 4325 mm altezza 2935 - 3030 mm PAG. B5-B8 B9-B12 B13-B14 B15-B18 C5-C8 C9-C12 C13-C16 C17-C20 C21-C24 C25-C28 C29-C32 C33-C36 C37-C40 A5 Caratteristiche tecniche PANNELLATURE Pannellature in polipropilene alveolare spessore 4 mm con superficie antigraffio. Leggere e resistenti. A6 Caratteristiche tecniche PIANALI Pianale di carico presagomato in uno o più pezzi ad incastro, con inserti di estruso in alluminio. Realizzato in legno multistrato fenolico combinato di betulla e conifera, spessore 12 mm, resinato su entrambi i lati e con un trattamento antiusura e anti-sdrucciolo sulla superficie di calpestio. CASSETTI A pertura facile e intuitiva con l’uso di una sola mano e blocco meccanico di sicurezza del cassetto in apertura e chiusura tramite la maniglia. Ampia possibilità di suddivisione dei cassetti con accessoriin plastica o in metallo. Portata: 50 Kg PIANI ESTRAIBILI P iani estraibili per una o due valigette con possibilità di inserimento di valigette di diversa altezza e profondità. Portata: 50 Kg BANCHI MORSA B anco morsa estraibile completo di morsa in acciaio, base girevole, larghezza ganasce 100 mm. A7 Caratteristiche tecniche Portascale TALENTO con sistema di discesa frenata per scale fino a 60 Kg. Portascale ALADIN con sistema di discesa e salita servoassistita per scale fino a 60 Kg. A8 Caratteristiche tecniche RAMPE DI CARICO Rampe di carico servo assistite con struttura in tubolare di acciaio e piano in alluminio mandorlato antisci- volo. Ancoraggio al veicolo tramite colonna telescopica e sistema di appoggio dei piedini autoposizionanti. Portata da: 600 a 1500 Kg. 1 2 3 4 A9 Accessori VALIGETTE CON PROFONDITA’ 292 mm Art. VAL 001 Valigetta con contenitori Dim. 438x292x67 mm (LxPxH) Soluzione interna con: 2 contenitori verdi, 2 blu, 5 gialli, 10 rossi. Art. VAL 002 Valigetta con contenitori Dim. 438x292x67 mm (LxPxH) Soluzione interna con: 8 contenitori blu, 8 rossi. Art. VAL 003 Valigetta con contenitori Dim. 438x292x102 mm (LxPxH) Soluzione interna con: 2 contenitori blu, 2 verdi, 5 gialli, 10 rossi. Vassoio superiore 20 rossi e 10 gialli. Art. VAL 004 Valigetta con contenitori Dim. 438x292x102 mm (LxPxH) Soluzione interna con: 4 contenitori verdi, 4 blu. Vassoio superiore 20 rossi e 10 gialli. VALIGETTE CON PROFONDITA’ 343 mm Art. VAL 005 Valigetta con contenitori Dim. 438x343x67 mm (LxPxH) Soluzione interna con: 2 contenitori verdi, 3 blu, 6 gialli, 12 rossi. Art. VAL 006 Valigetta con contenitori Dim. 438x343x67 mm (LxPxH) Soluzione interna con: 8 contenitori verdi. Art. VAL 007 Valigetta con contenitori Dim. 438x343x102 mm (LxPxH) Soluzione interna con: 2 contenitori verdi, 3 blu, 6 gialli, 12 rossi. Vassoio superiore 24 rossi e 12 gialli. Art. VAL 008 Valigetta con contenitori Dim. 438x343x102 mm (LxPxH) Soluzione interna con: 12 contenitori blu. Vassoio superiore 24 rossi e 12 gialli. A10 Accessori ACCESSORI PER MODULI Art. ACS 001 Kit lavamani Art. ACS 002 Kit porta tanica con tanica in ferro capacità 20 litri Art. ACS 003 Supporti con cinghia per bombole ed estintori Art. ACS 004 Kit pronto soccorso Art. ACS 005 Porta rotoli di carta Ø 140 mm Art. ACS 006 Tasca porta documenti DIN A4 Art. ACS 007 Porta bombolette Art. ACS 008 Sella reggicavo in alluminio verniciato BARRE FERMA CARICO E CINGHIE Kit barra ferma carico disponibile in 3 dimensioni: Art. ACS 009 Barra ferma carico lunghezza 1000 mm Coppia cinghie in poliestere lunghezza 3260 mm Art. ACS 010 Barra ferma carico lunghezza 1500 mm Coppia cinghie in poliestere lunghezza 3260 mm Art. ACS 011 Barra ferma carico lunghezza 2000 mm Coppia cinghie in poliestere lunghezza 3260 mm A11 Accessori a richiesta GRU G ru girevole con freno di posizionamento e braccio pieghevole. Completa di motore a 12 V e gancio di sollevamento scorrevole su guide in alluminio e fine corsa elettrico, dotata di comando a distanza con cavo. Portata da: 150 a 190 Kg. ACCESSORIO A RICHIESTA NON DISPONIBILE PER TUTTE LE VERSIONI COMPRESSORI E PIANI ESTRAIBILI ORIZZONTALI P iani estraibili orizzontali in alluminio. Blocco meccanico del piano in apertura e chiusura. Possibilità di frenare il piano in qualsiasi posizione. Portata: 300 Kg. Estrazione: 60% Compressori verticali 220V - 380V. Capacità: 50 - 100 LT A12 Accessori a richiesta BANCHI BASCULANTI PER MORSE B anchi basculanti per morse con appoggio a terra. Possibilità di regolare il piano di lavoro in altezza. Lunghezza piani: 240 / 340 mm Profondità: 1150 mm PORTELLI BASCULANTI RIPIANI P ortelli basculanti con apertura assistita. Disponibili per moduli: Larghezza: 508 / 717 / 1016 / 1225 / 1524 mm Altezza utile: 350 / 400 mm R ipiani disponibili per moduli: Lunghezza: 508 / 717 / 1016 / 1225 / 1524 mm Profondità: 265 / 365 mm Altezza frontale: 35 mm Altezza posteriore: 100 mm disponibili con o senza contenitori in polipropilene B1 Strategicamente forti › VELOCITA’ DI MONTAGGIO › TOTALE MODULARITA’ › ELEMENTI FONOASSORBENTI DI SICUREZZA TRA I VARI COMPONENTI IN METALLO › FORME ERGONOMETRICHE › REGOLAZIONE IN ALTEZZA DEI VARI ELEMENTI CON PASSO 25 mm Vito L1L H1 - 5,19 m3 Veicolo attrezzato con: 1 art. POS 105 portascale (fornito senza scala) 1 art. PIL 115 pianale in legno 1 art. PAN 108 pannellature in polipropilene 1 art. PAR 104 pannellature in polipropilene 1 art. MDL 008 modulo 1 art. MDL 012 modulo 1 art. MDL 013 modulo 1 art. MDL 038 modulo 1 art. SFM 250 barra di fissaggio 1 art. ACS 004 kit pronto soccorso 1 art. ACS 007 porta bombolette 1 art. ACS 005 porta rotoli con carta 1 art. ACS 003 supporto con cinghia per bombole ed estintori (fornito senza estintore) VITO B2 B3 B4 B5 VITO 2010 FURGONE 4,65 m3 L1 H1 passo 3200 mm compact F PIANALI E PANNELLATURE con porta laterale destra e porte posteriori a battente, pareti lamierate A A A A + B Peso: 8,65 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C A Pannellatura in polipropilene Art. PAR 104 Peso: 1,25 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente Caratteristiche tecniche vedi pag. A5 D Peso: 28,90 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. B C C F A A C A D A Pannellatura in polipropilene Peso: 1,10 Kg Pannellatura in polipropilene per: - parte superiore del portellone lamierato D Pianale Peso: 28,90 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A B Caratteristiche tecniche vedi pag. A5 Art. PIL 117 A A D Pannellatura in polipropilene Art. PAR 105 Pannello retrocabina Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. con porta laterale destra e portellone posteriore, pareti lamierate Peso: 8,80 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore del portellone A Art. PIR 102 PIANALI E PANNELLATURE A + B A A B F Pianale Art. PIL 117 Art. PAN 107 A D Pannellatura in polipropilene Art. PAN 106 D C F Pannello retrocabina Art. PIR 102 Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. B6 VITO 2010 FURGONE 4,65 m3 L1 H1 passo 3200 mm PORTATUTTO compact solo per VITO COMPACT con porte posteriori a battente Art. POT 104 Dimensioni: 2750x1600 mm (LxP) Peso: 29,30 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 2750 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Portata: 127 Kg (p.u.d.) PORTASCALE solo per VITO COMPACT con porte posteriori a battente La slitta portascale può essere montata a destra o a sinistra Art. POS 104 Dimensioni: 2750x1580 mm (LxP) Peso: 52,10 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 2750 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie TALENTO lunghezza 2650 mm 1 barra di collegamento in alluminio Viterie di fissaggio fornite in acciaio inox. Portata: 98 Kg (p.u.d.) Caratteristiche tecniche vedi pag. A7 SOLUZIONI PRECOMPOSTE 1733 717 MDL S01 Art. MDL S01 Dimensioni: 1733x365x1200 mm (LxPxH). Peso: 43,25 Kg Modulo completo di: 3 vasche con gomma e 15 divisori spostabili 1 barra di fissaggio lunghezza 2500 mm MDL 007 Art. MDL 007 Dimensioni: 717x365x900 mm (LxPxH). Peso: 42,7 Kg Modulo completo di: 3 vasche con gomma e 6 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ B7 VITO 2010 FURGONE 4,65 m3 L1 H1 passo 3200 mm compact MODULI 717 MM Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 Adatto al montaggio nelle zone: Art. MDL 005 2 5 Dimensioni: 717x365x900 mm (LxPxH) Peso: 32,9 Kg Modulo completo di: 1 vasca con gomma e 2 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 006 2 5 Dimensioni: 717x365x900 mm (LxPxH) Peso: 22,7 Kg Modulo completo di: 3 vasche con gomma e 6 divisori spostabili *misura indicativa 2 3 5 717 mm 1733 mm Adatto al montaggio nelle zone: Art. MDL 007 800 mm* 3 1733 5 Dimensioni: 717x365x900 mm (LxPxH) Peso: 42,7 Kg Modulo completo di: 3 vasche con gomma e 6 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ Adatto al montaggio nelle zone: Art. MDL 011 Dimensioni: 717x365x900 mm (LxPxH) Peso: 20 Kg Modulo completo di: 1 vasca con gomma e 2 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette 2 5 37 MDL 0 8 717 L MD 1 01 0 L0 MD 7 71 16 10 SFM 250 2 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 007 B8 VITO 2010 FURGONE 4,65 m3 L1 H1 passo 3200 mm compact MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 008 3 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 009 MODULO AGGIUNTIVO 1733 MM 3 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili Adatto al montaggio nelle zone: Art. MDL 037 2 + 3 Dimensioni: 1733x265x300 mm (LxPxH) Peso: 10,80 Kg Modulo completo di: 1 vasca con gomma e 5 divisori spostabili x1 Adatto al montaggio nelle zone: Art. MDL 010 3 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori x2 x1 Art. SFM 250 Barra di fissaggio: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra di fissaggio per moduli superiori completa di staffe e viterie. La barra è obbligatoria per poter fissare il modulo aggiuntivo MDL 037 al veicolo. B9 VITO 2010 FURGONE long tetto normale 5,19 m3 L1L H1 passo 3200 mm F PIANALI E PANNELLATURE con porta laterale destra e porte posteriori a battente, pareti lamierate A A A + B Peso: 9,60 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente Pannellatura in polipropilene Art. PAR 104 Peso: 1,25 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente B C C Peso: 33,90 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A C A D A D Pannellatura in polipropilene Pannellatura in polipropilene Peso: 1,10 Kg Pannellatura in polipropilene per: - parte superiore del portellone lamierato D Pianale Peso: 33,90 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A A A B Caratteristiche tecniche vedi pag. A5 Art. PIL 115 Pannello retrocabina F A Art. PAR 105 A Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. con porta laterale destra e portellone posteriore, pareti lamierate Peso: 9,75 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore del portellone A Art. PIR 102 PIANALI E PANNELLATURE A + B A B F Pianale Art. PIL 115 Art. PAN 109 A D Caratteristiche tecniche vedi pag. A5 D D A Pannellatura in polipropilene Art. PAN 108 C A C F Pannello retrocabina Art. PIR 102 Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. B10 VITO 2010 FURGONE long tetto normale 5,19 m3 L1L H1 passo 3200 mm PORTATUTTO solo per VITO LONG con porte posteriori a battente Art. POT 105 Dimensioni: 3000x1600 mm (LxP) Peso: 28,50 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 3000 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Portata: 122 Kg (p.u.d.) PORTASCALE solo per VITO LONG con porte posteriori a battente La slitta portascale può essere montata a destra o a sinistra Art. POS 105 Dimensioni: 3240x1580 mm (LxP) Peso: 55 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 3000 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie TALENTO lunghezza 3240 mm Viterie di fissaggio fornite in acciaio inox. Portata: 95 Kg (p.u.d.) Caratteristiche tecniche vedi pag. A7 SOLUZIONI PRECOMPOSTE 2032 101 6 MDL S02 Art. MDL S02 Dimensioni: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg Modulo completo di: 3 vasche con gomma e 15 divisori spostabili 1 barra di fissaggio lunghezza 3000 mm MDL 010 Art. MDL 010 Dimensioni: 1016x365x900 mm (LxPxH). Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori B11 VITO 2010 FURGONE long tetto normale 5,19 m3 L1L H1 passo 3200 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 008 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 009 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili Adatto al montaggio nelle zone: Art. MDL 010 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 Adatto al montaggio nelle zone: Art. MDL 012 2 Adatto al montaggio nelle zone: Art. MDL 013 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 49,7 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ 2 3 5 1016 mm 2032 mm Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,2 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette *misura indicativa 5 800 mm* 3 2032 2 5 38 MDL 0 MDL 010 101 6 MDL 012 16 10 16 10 SFM 250 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 013 B12 VITO 2010 FURGONE long tetto normale 5,19 m3 L1L H1 passo 3200 mm MODULO AGGIUNTIVO 2032 MM x1 Adatto al montaggio nelle zone: Art. MDL 038 2 + 3 Dimensioni: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Modulo completo di: 1 vasca con gomma e 5 divisori spostabili x2 x1 Art. SFM 250 Barra di fissaggio: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra di fissaggio per moduli superiori completa di staffe e viterie. La barra è obbligatoria per poter fissare il modulo aggiuntivo MDL 038 al veicolo. B13 VITO 2010 FURGONE long tetto alto 6,49 m3 L1L H2 passo 3200 mm F PIANALI E PANNELLATURE con porta laterale destra e porte posteriori a battente, pareti lamierate A A A + B Peso: 9,65 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente Pannellatura in polipropilene Art. PAR 106 Peso: 2,05 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente Caratteristiche tecniche vedi pag. A5 D D A Pannellatura in polipropilene Art. PAN 110 C A D Peso: 33,90 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A B B C C F Pianale Art. PIL 115 A A Pannello retrocabina Art. PIR 102 Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. SOLUZIONI PRECOMPOSTE 101 6 MDL S02 Art. MDL S02 Dimensioni: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg Modulo completo di: 3 vasche con gomma e 15 divisori spostabili 1 barra di fissaggio lunghezza 3000 mm MDL 010 Art. MDL 010 Dimensioni: 1016x365x900 mm (LxPxH). Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori B14 VITO 2010 FURGONE long tetto alto 6,49 m3 L1L H2 passo 3200 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 008 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile MODULO AGGIUNTIVO 2032 MM Adatto al montaggio nelle zone: Art. MDL 009 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili Adatto al montaggio nelle zone: Art. MDL 038 2 + 3 Dimensioni: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Modulo completo di: 1 vasca con gomma e 5 divisori spostabili x1 Art. MDL 010 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 012 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,2 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette Adatto al montaggio nelle zone: Art. MDL 013 3 2032 2 5 Caratteristiche tecniche vedi pag. A5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 49,7 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ 2 x2 Art. SFM 250 Barra di fissaggio: 2500x30x35 mm (LxPxH) Peso: 2,2 Kg Barra di fissaggio per moduli superiori completa di staffe e viterie. La barra è obbligatoria per poter fissare il modulo aggiuntivo MDL 038 al veicolo. Accessori vedi pag. A9 2 *misura indicativa 010 2032 mm 6 16 16 10 250 3 101 MDL 012 10 SFM 5 5 38 MDL 0 MDL 1016 mm Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 013 800 mm* Adatto al montaggio nelle zone: x1 B15 VITO 2010 FURGONE 5,68 m3 L2 H1 passo 3430 mm extra long F PIANALI E PANNELLATURE con porta laterale destra e porte posteriori a battente, pareti lamierate A D A A A D A A + B Pannellatura in polipropilene Art. PAN 111 Peso: 10,40 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C D A Pannellatura in polipropilene Art. PAR 104 Peso: 1,25 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente Caratteristiche tecniche vedi pag. A5 D B B C C F Pianale Art. PIL 116 Peso: 37,46 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A Pannello retrocabina Art. PIR 102 Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. F PIANALI E PANNELLATURE con porta laterale destra e portellone posteriore, pareti lamierate A D A A A D A A + B A A Pannellatura in polipropilene Art. PAN 112 Peso: 10,55 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore del portellone C D A Pannellatura in polipropilene Art. PAR 105 Peso: 1,10 Kg Pannellatura in polipropilene per: - parte superiore del portellone lamierato B Caratteristiche tecniche vedi pag. A5 D Pianale Art. PIL 116 Peso: 37,46 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. C F Pannello retrocabina Art. PIR 102 Peso: 3,85 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. B16 VITO 2010 FURGONE 5,68 m3 L2 H1 passo 3430 mm PORTATUTTO extra long solo per VITO EXTRA LONG con porte posteriori a battente Art. POT 106 Dimensioni: 3400x1600 mm (LxP) Peso: 29,70 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 3400 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Portata: 121 Kg (p.u.d.) PORTASCALE solo per VITO EXTRA LONG con porte posteriori a battente La slitta portascale può essere montata a destra o a sinistra Art. POS 106 Dimensioni: 3400x1580 mm (LxP) Peso: 56,90 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 3400 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie TALENTO lunghezza 3240 mm Viterie di fissaggio fornite in acciaio inox. Portata: 93 Kg (p.u.d.) Caratteristiche tecniche vedi pag. A7 SOLUZIONI PRECOMPOSTE 2032 101 6 MDL S02 Art. MDL S02 Dimensioni: 2032x365x1200 mm (LxPxH). Peso: 46,35 Kg Modulo completo di: 3 vasche con gomma e 15 divisori spostabili 1 barra di fissaggio lunghezza 3000 mm MDL 010 Art. MDL 010 Dimensioni: 1016x365x900 mm (LxPxH). Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori B17 VITO 2010 FURGONE 5,68 m3 L2 H1 passo 3430 mm extra long MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 008 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 41,7 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 009 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,4 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili Adatto al montaggio nelle zone: Art. MDL 010 2 3 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 60,1 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 3 cassetti 3 porta valigette estraibili completi di valigette e contenitori Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 Adatto al montaggio nelle zone: Art. MDL 012 2 Adatto al montaggio nelle zone: 5 Dimensioni: 1016x365x900 mm (LxPxH) Peso: 49,7 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ 2 3 5 1016 mm 2032 mm Dimensioni: 1016x365x900 mm (LxPxH) Peso: 25,2 Kg Modulo completo di: 1 vasca con gomma e 3 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette Art. MDL 013 *misura indicativa 800 mm* 3 2032 2 5 38 MDL 0 MDL 010 101 6 MDL 012 16 10 16 10 SFM 300 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 013 B18 VITO 2010 FURGONE 5,68 m3 L2 H1 passo 3430 mm extra long MODULO AGGIUNTIVO 2032 MM x1 Adatto al montaggio nelle zone: Art. MDL 038 2 + 3 Dimensioni: 2032x265x300 mm (LxPxH) Peso: 11,20 Kg Modulo completo di: 1 vasca con gomma e 5 divisori spostabili x2 x1 Art. SFM 300 Barra di fissaggio: 3000x30x35 mm (LxPxH) Peso: 2,6 Kg Barra di fissaggio per moduli superiori completa di staffe e viterie. La barra è obbligatoria per poter fissare il modulo aggiuntivo MDL 038 al veicolo. C1 Strategicamente forti › VELOCITA’ DI MONTAGGIO › TOTALE MODULARITA’ › ELEMENTI FONOASSORBENTI DI SICUREZZA TRA I VARI COMPONENTI IN METALLO › FORME ERGONOMETRICHE › REGOLAZIONE IN ALTEZZA DEI VARI ELEMENTI CON PASSO 25 mm Sprinter L2 H2 - 10,5 m3 Veicolo attrezzato con: 1 art. POS 109 portascale (fornito senza scala) 1 art. PIL 108 pianale in legno 1 art. PAN 115 pannellature in polipropilene 1 art. PAR 108 pannellature in polipropilene 1 art. MDL 125 modulo 1 art. MDL 123 modulo 1 art. MDL 120 modulo 1 art. SFM 350 barra di fissaggio 1 art. SFM 200 barra di fissaggio 1 art. ACS 001 kit lavamani 1 art. ACS 004 kit pronto soccorso 1 art. ACS 005 porta rotoli con carta Ø 140 mm 1 art. ACS 007 porta bombolette 2 art. ACS 003 supporto con cinghia per bombole ed estintori (fornito senza estintore) SPRINTER C2 C3 C4 C5 SPRINTER FURGONE compatto tetto normale 7,5 m3 L1 H1 passo 3250 mm PIANALI E PANNELLATURE F Sprinter 3,0/3,5 t con porta laterale destra e porte posteriori a battente, pareti lamierate A A A + B Caratteristiche tecniche vedi pag. A5 Peso: 13,61 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C Pannellatura in polipropilene Art. PAR 107 Peso: 1,63 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D B B C C F Pianale Art. PIL 107 Peso: 33,26 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A D Pannellatura in polipropilene Art. PAN 113 A D Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. Art. POT 107 PORTATUTTO Dimensioni: 2750x1700 mm (LxP) Peso: 29,60 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 2750 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Portata: 174 Kg (p.u.d.) PORTASCALE La slitta portascale può essere montata a destra o a sinistra. Caratteristiche tecniche vedi pag. A7 Art. POS 107 Dimensioni: 2750x1680 mm (LxP) Peso: 57 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 2750 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie ALADIN lunghezza 2650 mm Viterie di fissaggio fornite in acciaio inox. Portata: 143 Kg (p.u.d.) C6 SPRINTER FURGONE compatto tetto normale 7,5 m3 L1 H1 passo 3250 mm RAMPA DI CARICO Art. RAM 101 Dimensioni: 1150x2500 mm (LxP) Peso: 114,65 Kg 925 mm* Rampa di carico girevole. 2 Portata: 1000 Kg (p.u.d.) 5 3 RAM 101 In presenza della rampa di carico i moduli serie MDL destinati nelle zone 3 e 5 non possono essere installati. Se si vogliono installare i moduli nelle zone 3 e 5 è indispensabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 2032 1016 MDL 030 Art. MDL 030 Dimensioni: 2032x365x1200 mm (LxPxH). Peso: 45,15 Kg Modulo completo di: 3 vasche con gomma e 15 divisori spostabili MDL 014 Art. MDL 014 Dimensioni: 1016x365x1200 mm (LxPxH). Peso: 49,4 Kg Modulo completo di: 2 vasche con gomma e 6 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile C7 SPRINTER FURGONE compatto tetto normale 7,5 m3 L1 H1 passo 3250 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 014 2 3 5 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Modulo completo di: 2 vasche con gomma e 6 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 015 2 3 5 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 016 2 3 5 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 *misura indicativa Adatto al montaggio nelle zone: max 2241 mm 3 max 1225 mm 2 5 925 mm* 3 1225 max Art. MDL 017 2 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Modulo completo di: 2 vasche con gomma e 6 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette Adatto al montaggio nelle zone: Art. MDL 018 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 57,5 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ 2 5 1016 max MDL 017 MDL 020 5 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 018 1225 C8 SPRINTER FURGONE compatto tetto normale 7,5 m3 L1 H1 passo 3250 mm MODULI 1225 MM Adatto al montaggio nelle zone: Art. MDL 020 3 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 57,35 Kg Modulo completo di: 2 vasche con gomma e 8 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 021 3 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 55,35 Kg Modulo completo di: 3 vasche con gomma e 12 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 022 3 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 39,40 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili C9 SPRINTER FURGONE compatto tetto alto 8,5 m3 L1 H2 passo 3250 mm PIANALI E PANNELLATURE F Sprinter 3,0/3,5 t con porta laterale destra e porte posteriori a battente, pareti lamierate D A A A + B Caratteristiche tecniche vedi pag. A5 Peso: 16,11 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C D Pannellatura in polipropilene Art. PAN 119 Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D Peso: 33,26 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A A B B C C C C F Pianale Art. PIL 107 A Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. Art. POT 113 PORTATUTTO Dimensioni: 2750x1700 mm (LxP) Peso: 29,65 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 2750 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Portata: 120 Kg (p.u.d.) PORTASCALE La slitta portascale può essere montata a destra o a sinistra. Caratteristiche tecniche vedi pag. A7 Art. POS 113 Dimensioni: 2750x1680 mm (LxP) Peso: 59,30 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 2750 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie ALADIN lunghezza 2650 mm Viterie di fissaggio fornite in acciaio inox. Portata: 90 Kg (p.u.d.) C10 SPRINTER FURGONE compatto tetto alto 8,5 m3 L1 H2 passo 3250 mm RAMPA DI CARICO Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg Rampa di carico girevole. 925 mm* 2 Portata: 1500 Kg (p.u.d.) 5 3 RAM 102 In presenza della rampa di carico i moduli serie MDL destinati nelle zone 3 e 5 non possono essere installati. Se si vogliono installare i moduli nelle zone 3 e 5 è indispensabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 2032 1016 MDL S14 MDL S20 Art. MDL S20 Dimensioni: 2032x365x1700 mm (LxPxH). Peso: 60,15 Kg Modulo completo di: 4 vasche con gomma e 20 divisori spostabili 1 barra di fissaggio lunghezza 3000 mm Art. MDL S14 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 63,35 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 1 barra di fissaggio lunghezza 1500 mm C11 SPRINTER FURGONE compatto tetto alto 8,5 m3 L1 H2 passo 3250 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 114 2 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 115 2 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 116 2 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili Caratteristiche tecniche vedi pag. A5 Adatto al montaggio nelle zone: 2 3 max 1225 mm max 2241 mm Accessori vedi pag. A9 5 925 mm* 3 5 max 122 Art. MDL 117 2 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette Adatto al montaggio nelle zone: Art. MDL 118 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ 2 5 1016 max 12 25 MDL 117 MDL 120 5 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 118 C12 SPRINTER FURGONE compatto tetto alto 8,5 m3 L1 H2 passo 3250 mm MODULI 1225 MM x1 Adatto al montaggio nelle zone: Art. MDL 120 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 121 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Modulo completo di: 5 vasche con gomma e 20 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori. x2 x2 Art. SFM 150 Barra di fissaggio: 1500x30x35 mm (LxPxH) Peso: 1,55 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. x1 x2 Adatto al montaggio nelle zone: Art. MDL 122 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili x2 Art. SFM 250 Barra di fissaggio: 2500x30x35 mm (LxPxH) Peso: 2,20 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. C13 SPRINTER FURGONE standard tetto normale 9 m3 L2 H1 passo 3665 mm PIANALI E PANNELLATURE F Sprinter 3,0/3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate A Caratteristiche tecniche vedi pag. A5 D A A + B Pannellatura in polipropilene Art. PAN 114 Peso: 16,71 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C Pannellatura in polipropilene Art. PAR 107 Peso: 1,63 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D F Pianale Art. PIL 108 Peso: 41,92 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A A D A B B C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. PIANALI E PANNELLATURE F Sprinter 5,0 t con porta laterale destra e porte posteriori a battente, pareti lamierate A A D A Caratteristiche tecniche vedi pag. A5 A A + B Pannellatura in polipropilene Art. PAN 114 Peso: 16,71 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C Pannellatura in polipropilene Art. PAR 107 Peso: 1,63 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D Pianale Art. PIL 109 Peso: 38,98 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A D F B B C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. C14 SPRINTER FURGONE standard tetto normale 9 m3 L2 H1 passo 3665 mm Art. POT 108 PORTATUTTO Dimensioni: 3400x1700 mm (LxP) Peso: 30,6 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 3400 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Caratteristiche tecniche vedi pag. A7 PORTASCALE La slitta portascale può essere montata a destra o a sinistra Portata: 170 Kg (p.u.d.) Art. POS 108 Dimensioni: 3400x1680 mm (LxP) Peso: 61,90 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 3400 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie ALADIN lunghezza 3240 mm Viterie di fissaggio fornite in acciaio inox. Portata: 138 Kg (p.u.d.) RAMPA DI CARICO 5 Art. RAM 101 Dimensioni: 1150x2500 mm (LxP) Peso: 114,65 Kg 2 Rampa di carico girevole. Portata: 1000 Kg (p.u.d.) RAM 101 925 mm* 3 La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico i moduli serie MDL destinati nelle zone 3 e 5 non devono superare i 1225 mm di lunghezza. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 1733 6 101 101 6 MDL S03 Art. MDL S03 Dimensioni: 2749x365x1200 mm (LxPxH). Peso: 75,25 Kg Set di 2 moduli completi di: 7 vasche con gomma e 27 divisori spostabili MDL 015 Art. MDL 015 Dimensioni: 1016x365x1200 mm (LxPxH). Peso: 48,3 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori C15 SPRINTER FURGONE standard tetto normale 9 m3 L2 H1 passo 3665 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 014 2 3 5 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 49,4 Kg Modulo completo di: 2 vasche con gomma e 6 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile 2 3 5 Adatto al montaggio nelle zone: Art. MDL 015 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 48,3 Kg Modulo completo di: 3 vasche con gomma e 9 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 2 3 5 max 1524 mm max 2749 mm *misura indicativa Adatto al montaggio nelle zone: Art. MDL 016 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 33,2 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 925 mm* 3 max 2 1524 max 2 3 5 Art. MDL 017 Dimensioni: 1016x365x1200 mm (LxPxH) Peso: 33 Kg Modulo completo di: 2 vasche con gomma e 6 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette 5 122 max MDL 020 MDL 025 MDL 024 Esempio di composizione lato sinistro 2 Adatto al montaggio nelle zone: Esempio di composizione lato destro 5 152 4 C16 SPRINTER FURGONE standard tetto normale 9 m3 L2 H1 passo 3665 mm MODULI 1225 MM Adatto al montaggio nelle zone: Art. MDL 020 2 3 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 57,35 Kg Modulo completo di: 2 vasche con gomma e 8 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 022 2 3 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 39,40 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili MODULI 1524 MM Adatto al montaggio nelle zone: Art. MDL 021 2 3 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 55,35 Kg Modulo completo di: 3 vasche con gomma e 12 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 023 Adatto al montaggio nelle zone: Art. MDL 025 3 5 Dimensioni: 1524x365x1200 mm (LxPxH) Peso: 47,45 Kg Modulo completo di: 4 vasche con gomma e 20 divisori spostabili 2 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 39,05 Kg Modulo completo di: 2 vasche con gomma e 8 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette Adatto al montaggio nelle zone: Art. MDL 024 5 Dimensioni: 1225x365x1200 mm (LxPxH) Peso: 66,45 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 C17 SPRINTER FURGONE standard tetto alto 10,5 m3 L2 H2 passo 3665 mm PIANALI E PANNELLATURE F Sprinter 3,0/3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A + B A A D A A D Pannellatura in polipropilene Art. PAN 115 Peso: 19,98 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D Peso: 41,92 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A B B C C C C F Pianale Art. PIL 108 A A A A Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. PIANALI E PANNELLATURE F Sprinter 5,0 t con porta laterale destra e porte posteriori a battente, pareti lamierate A A D A A D A A A Caratteristiche tecniche vedi pag. A5 A + B Pannellatura in polipropilene Art. PAN 115 Peso: 19,98 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D Pianale Art. PIL 109 Peso: 38,98 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A B B C C C C F Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. A C18 SPRINTER FURGONE standard tetto alto 10,5 m3 L2 H2 passo 3665 mm Art. POT 109 PORTATUTTO Dimensioni: 3400x1700 mm (LxP) Peso: 30,6 Kg Portatutto completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 3400 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. PORTASCALE La slitta portascale può essere montata a destra o a sinistra. Caratteristiche tecniche vedi pag. A7 Portata: 120 Kg (p.u.d.) Art. POS 109 Dimensioni: 3400x1680 mm (LxP) Peso: 61,90 Kg Portascale completo di: 4 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 3400 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie ALADIN lunghezza 3240 mm Viterie di fissaggio fornite in acciaio inox. Portata: 88 Kg (p.u.d.) RAMPA DI CARICO 5 Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg 2 Rampa di carico girevole. Portata: 1500 Kg (p.u.d.) RAM 102 925 mm* 3 La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico i moduli serie MDL destinati nelle zone 3 e 5 non devono superare i 1225 mm di lunghezza. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 1733 1016 1016 MDL S04 Art. MDL S04 Dimensioni: 2749x365x1700 mm (LxPxH) Peso: 103,68 Kg Set di 2 moduli completi di: 10 vasche con gomma e 38 divisori spostabili 1 barra di fissaggio lunghezza 3500 mm MDL S05 Art. MDL S05 Dimensioni: 1016x365x1700 mm (LxPxH). Peso: 63,68 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 1 barra di fissaggio lunghezza 2000 mm C19 SPRINTER FURGONE standard tetto alto 10,5 m3 L2 H2 passo 3665 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 114 2 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile 2 3 5 Adatto al montaggio nelle zone: Art. MDL 115 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 2 3 max 1524 mm max 2749 mm *misura indicativa 5 Adatto al montaggio nelle zone: Art. MDL 116 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 925 mm* 3 524 max 1 2 max 2 3 5 2 Adatto al montaggio nelle zone: Art. MDL 117 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette 5 1225 max 1 524 MDL 120 MDL 125 SFM 350 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 124 0 0 M2 SF C20 SPRINTER FURGONE standard tetto alto 10,5 m3 L2 H2 passo 3665 mm MODULI 1225 MM Adatto al montaggio nelle zone: Art. MDL 120 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile MODULI 1524 MM Adatto al montaggio nelle zone: Art. MDL 121 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Modulo completo di: 5 vasche con gomma e 20 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori. Adatto al montaggio nelle zone: Art. MDL 125 3 5 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili x1 x2 x1 Art. SFM 350 Adatto al montaggio nelle zone: Art. MDL 122 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili Adatto al montaggio nelle zone: Art. MDL 123 2 Barra di fissaggio: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette x1 x2 x1 Art. SFM 200 Adatto al montaggio nelle zone: Art. MDL 124 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ Barra di fissaggio: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 C21 SPRINTER FURGONE standard tetto super alto 11,5 m3 L2 H3 passo 3665 mm PIANALI E PANNELLATURE F Sprinter 3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A + B A A D A A D Pannellatura in polipropilene Art. PAN 115 Peso: 19,98 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D Peso: 41,92 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. B C C C C Caratteristiche tecniche vedi pag. A5 A A D A A D Pannellatura in polipropilene Art. PAN 115 Peso: 19,98 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente Pannellatura in polipropilene Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente Pannello retrocabina F con porta laterale destra e porte posteriori a battente, pareti lamierate C A Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. Sprinter 5,0 t Art. PAR 108 A Art. PIR 103 PIANALI E PANNELLATURE A + B A B F Pianale Art. PIL 108 A A D Pianale Art. PIL 109 Peso: 38,98 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. A B B C C C C F A A Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. A A C22 SPRINTER FURGONE standard tetto super alto 11,5 m3 L2 H3 passo 3665 mm RAMPA DI CARICO 5 Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg 2 Rampa di carico girevole. Portata: 1500 Kg (p.u.d.) RAM 102 925 mm* 3 La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico i moduli serie MDL destinati nelle zone 3 e 5 non devono superare i 1225 mm di lunghezza. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 1733 1016 1016 MDL S05 MDL S04 Art. MDL S04 Dimensioni: 2749x365x1700 mm (LxPxH) Peso: 103,68 Kg Set di 2 moduli completi di: 10 vasche con gomma e 38 divisori spostabili 1 barra di fissaggio lunghezza 3500 mm Art. MDL S05 Dimensioni: 1016x365x1700 mm (LxPxH). Peso: 63,68 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 1 barra di fissaggio lunghezza 2000 mm C23 SPRINTER FURGONE standard tetto super alto 11,5 m3 L2 H3 passo 3665 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 114 2 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile 2 3 5 Adatto al montaggio nelle zone: Art. MDL 115 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 2 3 5 925 mm* 3 524 max 1 max 1524 mm max 2749 mm *misura indicativa 2 max Adatto al montaggio nelle zone: Art. MDL 116 2 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 2 Adatto al montaggio nelle zone: Art. MDL 117 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette 5 1225 max 1 524 MDL 120 MDL 125 SFM 350 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 124 0 0 M2 SF C24 SPRINTER FURGONE standard tetto super alto 11,5 m3 L2 H3 passo 3665 mm MODULI 1225 MM Adatto al montaggio nelle zone: Art. MDL 120 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile MODULI 1524 MM Adatto al montaggio nelle zone: Art. MDL 121 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Modulo completo di: 5 vasche con gomma e 20 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 125 3 5 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili x1 x2 x1 Art. SFM 350 Adatto al montaggio nelle zone: Art. MDL 122 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili Adatto al montaggio nelle zone: Art. MDL 123 2 Barra di fissaggio: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette x1 x2 x1 Art. SFM 200 Adatto al montaggio nelle zone: Art. MDL 124 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 82,05 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ Barra di fissaggio: 2000x30x35 mm (LxPxH) Peso: 1,88 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 C25 SPRINTER FURGONE lungo tetto alto 14 m3 L3 H2 passo 4325 mm F PIANALI E PANNELLATURE Sprinter 3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A + B A D A A D A Art. PAN 116 C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D F Pianale Art. PIL 110 Peso: 57,12 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. B B C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. F Sprinter 5,0 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A C Pannellatura in polipropilene Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D D A A D A Pianale Art. PIL 111 A A Art. PAN 116 Art. PAR 108 A D Pannellatura in polipropilene Peso: 28,02 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A C C PIANALI E PANNELLATURE A + B A A Pannellatura in polipropilene Peso: 28,02 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A D Peso: 54,26 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. F B B C C C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. A C26 SPRINTER FURGONE lungo tetto alto 14 m3 L3 H2 passo 4325 mm Art. POT 110 PORTATUTTO Dimensioni: 4350x1700 mm (LxP) Peso: 42,90 Kg Portatutto completo di: 6 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 4350 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Caratteristiche tecniche vedi pag. A7 PORTASCALE La slitta portascale può essere montata a destra o a sinistra. Portata: 108 Kg (p.u.d.) Art. POS 110 Dimensioni: 4350x1680 mm (LxP) Peso: 68 Kg Portascale completo di: 5 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 4350 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie ALADIN lunghezza 3240 mm Viterie di fissaggio fornite in acciaio inox. Portata: 82 Kg (p.u.d.) RAMPA DI CARICO 5 5a Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg 2a Rampa di carico girevole. Portata: 1500 Kg (p.u.d.) 2 RAM 102 925 mm* 3 La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico l’articolo MDL 126 non può essere installato nella zona 5. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 2032 1733 717 MDL S06 Art. MDL S06 Dimensioni: 3765x365x1700 mm (LxPxH) Peso: 115,38 Kg Set di 2 moduli completi di: 8 vasche con gomma e 40 divisori spostabili 1 barra di fissaggio lunghezza 4500 mm 1225 MDL S07 Art. MDL S07 Dimensioni: 1942x365x1700 mm (LxPxH). Peso: 113,65 Kg Set di 2 moduli completi di: 8 vasche con gomma e 24 divisori spostabili, 2 ripiani con portelli ribaltabili, 1 traversa con cinghie blocca valigette, 2 cassetti, 1 portello ribaltabile, 1 barra di fissaggio lunghezza 3000 mm C27 SPRINTER FURGONE lungo tetto alto 14 m3 L3 H2 passo 4325 mm MODULI 717 MM Adatto al montaggio nelle zone: Art. MDL 119 MODULI 1016 MM 5a Adatto al montaggio nelle zone: Dimensioni: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Modulo completo di: 4 vasche con gomma e 8 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette *misura indicativa Art. MDL 114 2 2a 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 115 2 2a 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 2 a 5 a 3 max 2241 mm max 3765 mm 2 5 Adatto al montaggio nelle zone: Art. MDL 116 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 925 mm* 3 max 2 1524 2 2a 3 5 Adatto al montaggio nelle zone: Art. MDL 117 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette 2a 1225 max 5a 1016 717 MDL 115 SFM 450 Esempio di composizione lato sinistro max 5 152 4 MDL 119 MDL 120 MDL 125 2 2a Esempio di composizione lato destro MDL 126 0 0 M3 SF C28 SPRINTER FURGONE lungo tetto alto 14 m3 L3 H2 passo 4325 mm MODULI 1225 MM Adatto al montaggio nelle zone: Art. MDL 120 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 122 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili MODULI 1524 MM Adatto al montaggio nelle zone: Art. MDL 121 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Modulo completo di: 5 vasche con gomma e 20 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 123 2 x2 Art. SFM 450 Barra di fissaggio: 4500x30x35 mm (LxPxH) Peso: 3,78 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Art. MDL 125 3 5 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili Adatto al montaggio nelle zone: Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette x1 x2 Adatto al montaggio nelle zone: Art. MDL 126 5 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 104,80 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ x1 x2 x1 Art. SFM 300 Barra di fissaggio: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 C29 SPRINTER FURGONE lungo tetto super alto 15,5 m3 L3 H3 passo 4325 mm F PIANALI E PANNELLATURE Sprinter 3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A + B A D A A D A Art. PAN 116 C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D F Pianale Art. PIL 110 Peso: 57,12 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. B B C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. F Sprinter 5,0 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A D A A D A Pannellatura in polipropilene Pannellatura in polipropilene Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D Pianale Art. PIL 111 A A Peso: 28,02 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente C A D Art. PAN 116 Art. PAR 108 A C C PIANALI E PANNELLATURE A + B A A Pannellatura in polipropilene Peso: 28,02 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A D Peso: 54,26 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. F B B C C C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. A C30 SPRINTER FURGONE lungo tetto super alto 15,5 m3 L3 H3 passo 4325 mm RAMPA DI CARICO 5 5a Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg 2a Rampa di carico girevole. Portata: 1500 Kg (p.u.d.) 2 RAM 102 925 mm* 3 La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico l’articolo MDL 126 non può essere installato nella zona 5. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 2032 1733 717 MDL S06 Art. MDL S06 Dimensioni: 3765x365x1700 mm (LxPxH) Peso: 115,38 Kg Set di 2 moduli completi di: 8 vasche con gomma e 40 divisori spostabili 1 barra di fissaggio lunghezza 4500 mm 1225 MDL S07 Art. MDL S07 Dimensioni: 1942x365x1700 mm (LxPxH). Peso: 113,65 Kg Set di 2 moduli completi di: 8 vasche con gomma e 24 divisori spostabili, 2 ripiani con portelli ribaltabili, 1 traversa con cinghie blocca valigette, 2 cassetti, 1 portello ribaltabile, 1 barra di fissaggio lunghezza 3000 mm C31 SPRINTER FURGONE lungo tetto super alto 15,5 m3 L3 H3 passo 4325 mm MODULI 717 MM Adatto al montaggio nelle zone: Art. MDL 119 MODULI 1016 MM 5a Adatto al montaggio nelle zone: Dimensioni: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Modulo completo di: 4 vasche con gomma e 8 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette Art. MDL 114 2 2a 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 115 2 2a 3 5 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori *misura indicativa 2 a 5 a 3 max 2241 mm max 3765 mm 2 5 Adatto al montaggio nelle zone: Art. MDL 116 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 925 mm* 3 max 2 1524 2 2a 3 5 Adatto al montaggio nelle zone: Art. MDL 117 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette 2a 1225 max 5a 1016 717 MDL 115 SFM 450 Esempio di composizione lato sinistro max 5 152 4 MDL 119 MDL 120 MDL 125 2 2a Esempio di composizione lato destro MDL 126 0 0 M3 SF C32 SPRINTER FURGONE lungo tetto super alto 15,5 m3 L3 H3 passo 4325 mm MODULI 1225 MM Adatto al montaggio nelle zone: Art. MDL 120 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 72,95 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Adatto al montaggio nelle zone: Art. MDL 122 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 55,00 Kg Modulo completo di: 6 vasche con gomma e 24 divisori spostabili MODULI 1524 MM Adatto al montaggio nelle zone: Art. MDL 121 2 3 5 Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 70,95 Kg Modulo completo di: 5 vasche con gomma e 20 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori Adatto al montaggio nelle zone: Art. MDL 123 2 x2 Art. SFM 450 Barra di fissaggio: 4500x30x35 mm (LxPxH) Peso: 3,78 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Art. MDL 125 3 5 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili Adatto al montaggio nelle zone: Dimensioni: 1225x365x1700 mm (LxPxH) Peso: 54,65 Kg Modulo completo di: 4 vasche con gomma e 16 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette x1 x2 Adatto al montaggio nelle zone: Art. MDL 126 5 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 104,80 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ x1 x2 x1 Art. SFM 300 Barra di fissaggio: 3000x30x35 mm (LxPxH) Peso: 2,60 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 C33 SPRINTER FURGONE extralungo tetto alto 15,5 m3 L3L H2 passo 4325 mm F PIANALI E PANNELLATURE Sprinter 3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A + B A D A A D A Pannellatura in polipropilene C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D F Pianale Art. PIL 112 Peso: 62,92 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. B B C C C C Pannello retrocabina Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. F Sprinter 5,0 t Caratteristiche tecniche vedi pag. A5 A + B A C Pannellatura in polipropilene Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D D A A D A Pianale Art. PIL 113 A A Pannellatura in polipropilene Art. PAR 108 A D Art. PAN 117 Peso: 30,89 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A Art. PIR 103 PIANALI E PANNELLATURE con porta laterale destra e porte posteriori a battente, pareti lamierate A A Art. PAN 117 Peso: 30,89 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A D Peso: 60,14 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. F B B C C C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. A C34 SPRINTER FURGONE extralungo tetto alto 15,5 m3 L3L H2 passo 4325 mm Art. POT 111 PORTATUTTO Dimensioni: 4700x1700 mm (LxP) Peso: 44 Kg Portatutto completo di: 6 barre in alluminio complete di attacchi e profilo in gomma 2 sponde laterali in alluminio lunghezza 4700 mm 1 rullo di caricamento in alluminio Viterie di fissaggio fornite in acciaio inox. Caratteristiche tecniche vedi pag. A7 PORTASCALE La slitta portascale può essere montata a destra o a sinistra. Portata: 107 Kg (p.u.d.) Art. POS 111 Dimensioni: 4700x1680 mm (LxP) Peso: 72,70 Kg Portascale completo di: 6 barre in alluminio complete di attacchi e profilo in gomma 1 sponda laterale in alluminio lunghezza 4700 mm 1 rullo di caricamento in alluminio 1 slitta portascale in alluminio e acciaio inox serie ALADIN lunghezza 3240 mm Viterie di fissaggio fornite in acciaio inox. Portata: 77 Kg (p.u.d.) RAMPA DI CARICO 5a Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg 2a Rampa di carico girevole. Portata: 1500 Kg (p.u.d.) 2 5 925 mm* 3 5b RAM 102 3a La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico i moduli MDL presenti nella zona 5b non devono superare i 717 mm di lunghezza. I moduli serie MDL destinati nella zona 3a non possono essere installati. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 2032 2032 717 Dimensioni: 4064x365x1700 mm (LxPxH) Peso: 119,39 Kg Set di 2 moduli completi di: 8 vasche con gomma e 40 divisori spostabili 1 barra di fissaggio lunghezza 5000 mm 1016 MDL S09 MDL S08 Art. MDL S08 1016 Art. MDL S09 Dimensioni: 2749x365x1700 mm (LxPxH). Peso: 165,73 Kg Set di 3 moduli completi di: 13 vasche con gomma e 35 divisori spostabili, 2 ripiani con portelli ribaltabili, 1 traversa con cinghie blocca valigette, 2 cassetti, 1 portello ribaltabile, 1 porta valigette estraibile completo di 2 valigette e contenitori, 1 barra di fissaggio lunghezza 3500 mm C35 SPRINTER FURGONE extralungo tetto alto 15,5 m3 L3L H2 passo 4325 mm MODULI 717 MM Adatto al montaggio nelle zone: Art. MDL 119 3a 5a 5b Dimensioni: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Modulo completo di: 4 vasche con gomma e 8 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette *misura indicativa 2 a 5a max 2749 mm max 4273 mm 2 5 3 5b 3a 925 mm* 3a 717 3 524 max 1 2 2a 5a 1016 1016 717 5 1016 5b max 10 16 MDL 114 MDL 114 MDL 119 MDL 125 MDL 119 SFM 500 MDL 115 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 118 0 5 M3 SF C36 SPRINTER FURGONE extralungo tetto alto 15,5 m3 L3L H2 passo 4325 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 114 MODULI 1524 MM 2 2a 3 5 Adatto al montaggio nelle zone: 2 2a 3 5 Adatto al montaggio nelle zone: 5b Art. MDL 115 5b Art. MDL 125 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 3 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili x1 x2 x3 Art. SFM 500 Adatto al montaggio nelle zone: Art. MDL 116 2 2a 3 5 Adatto al montaggio nelle zone: 2 2a 5b 5b Art. MDL 117 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili Barra di fissaggio: 5000x30x35 mm (LxPxH) Peso: 4,29 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette x1 x2 x1 Art. SFM 350 Adatto al montaggio nelle zone: Art. MDL 118 5b Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ Barra di fissaggio: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 C37 SPRINTER FURGONE extralungo tetto super alto 17 m3 L3L H3 passo 4325 mm F PIANALI E PANNELLATURE Sprinter 3,5/4,6 t con porta laterale destra e porte posteriori a battente, pareti lamierate Caratteristiche tecniche vedi pag. A5 A + B A D A A D A Pannellatura in polipropilene C Pannellatura in polipropilene Art. PAR 108 Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D F Pianale Art. PIL 112 Peso: 62,92 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. B B C C C C Pannello retrocabina Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. F Sprinter 5,0 t Caratteristiche tecniche vedi pag. A5 A + B A C Pannellatura in polipropilene Peso: 1,98 Kg Pannellatura in polipropilene per: - parte superiore delle porte posteriori a battente D D A A D A Pianale Art. PIL 113 A A Pannellatura in polipropilene Art. PAR 108 A D Art. PAN 117 Peso: 30,89 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A Art. PIR 103 PIANALI E PANNELLATURE con porta laterale destra e porte posteriori a battente, pareti lamierate A A Art. PAN 117 Peso: 30,89 Kg Pannellatura in polipropilene per: - parete laterale sinistra - parete laterale destra e porta scorrevole - parte inferiore delle porte posteriori a battente A D Peso: 60,14 Kg Pianale in legno spessore 12 mm con rivestimento fenolico e predisposizione per gli ancoraggi originali del veicolo. F B B C C C C Pannello retrocabina Art. PIR 103 Peso: 8,95 Kg Pannello retrocabina in legno spessore 12 mm con rivestimento fenolico. A C38 SPRINTER FURGONE extralungo tetto super alto 17 m3 L3L H3 passo 4325 mm RAMPA DI CARICO 5a Art. RAM 102 Dimensioni: 1150x3000 mm (LxP) Peso: 141,65 Kg 2a Rampa di carico girevole. Portata: 1500 Kg (p.u.d.) 2 5 925 mm* 3 5b RAM 102 3a La rampa di carico girevole può essere installata anche in presenza dei moduli. In presenza della rampa di carico i moduli MDL presenti nella zona 5b non devono superare i 717 mm di lunghezza. I moduli serie MDL destinati nella zona 3a non possono essere installati. E’ consigliabile richiedere la fattibilità del progetto al distributore STORE VAN più vicino. Caratteristiche tecniche vedi pag. A8 SOLUZIONI PRECOMPOSTE 2032 2032 717 MDL S08 Art. MDL S08 Dimensioni: 4064x365x1700 mm (LxPxH) Peso: 119,39 Kg Set di 2 moduli completi di: 8 vasche con gomma e 40 divisori spostabili 1 barra di fissaggio lunghezza 5000 mm 1016 1016 MDL S09 Art. MDL S09 Dimensioni: 2749x365x1700 mm (LxPxH). Peso: 165,73 Kg Set di 3 moduli completi di: 13 vasche con gomma e 35 divisori spostabili, 2 ripiani con portelli ribaltabili, 1 traversa con cinghie blocca valigette, 2 cassetti, 1 portello ribaltabile, 1 porta valigette estraibile completo di 2 valigette e contenitori, 1 barra di fissaggio lunghezza 3500 mm C39 SPRINTER FURGONE extralungo tetto super alto 17 m3 L3L H3 passo 4325 mm MODULI 717 MM Adatto al montaggio nelle zone: Art. MDL 119 3a 5a 5b Dimensioni: 717x365x1700 mm (LxPxH) Peso: 38,10 Kg Modulo completo di: 4 vasche con gomma e 8 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette *misura indicativa 2 a 5a max 2749 mm max 4273 mm 2 5 3 5b 3a 925 mm* 3a 717 3 524 max 1 2 2a 5a 1016 1016 717 5 1016 5b max 10 16 MDL 114 MDL 114 MDL 119 MDL 125 MDL 119 SFM 500 MDL 115 Esempio di composizione lato sinistro Esempio di composizione lato destro MDL 118 0 5 M3 SF C40 SPRINTER FURGONE extralungo tetto super alto 17 m3 L3L H3 passo 4325 mm MODULI 1016 MM Adatto al montaggio nelle zone: Art. MDL 114 MODULI 1524 MM 2 2a 3 5 Adatto al montaggio nelle zone: 2 2a 3 5 Adatto al montaggio nelle zone: 5b Art. MDL 115 5b Art. MDL 125 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 62,90 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 2 cassetti 1 ripiano con portello ribaltabile 1 portello ribaltabile Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 61,80 Kg Modulo completo di: 5 vasche con gomma e 15 divisori spostabili 1 cassetto 1 porta valigette estraibile completo di 2 valigette e contenitori 3 Dimensioni: 1524x365x1700 mm (LxPxH) Peso: 65,35 Kg Modulo completo di: 6 vasche con gomma e 30 divisori spostabili x1 x2 x3 Art. SFM 500 Adatto al montaggio nelle zone: Art. MDL 116 2 2a 3 5 Adatto al montaggio nelle zone: 2 2a 5b 5b Art. MDL 117 Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,70 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili Barra di fissaggio: 5000x30x35 mm (LxPxH) Peso: 4,29 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 46,50 Kg Modulo completo di: 4 vasche con gomma e 12 divisori spostabili 1 ripiano con portello ribaltabile 1 traversa con cinghie blocca valigette x1 x2 x1 Art. SFM 350 Adatto al montaggio nelle zone: Art. MDL 118 5b Dimensioni: 1016x365x1700 mm (LxPxH) Peso: 71,00 Kg Modulo completo di: 6 vasche con gomma e 18 divisori spostabili 1 banco morsa estraibile completo di morsa con ganasce lunghezza 100 mm e ferma tubi da 1/2” fino a 1½“ Barra di fissaggio: 3500x30x35 mm (LxPxH) Peso: 2,93 Kg Barra di fissaggio per moduli completa di staffe e viterie. La barra è obbligatoria per poter fissare i moduli al veicolo. Caratteristiche tecniche vedi pag. A5 Accessori vedi pag. A9 FAMI S.r.l. Via Stazione Rossano 13 36027 Rosà, Vicenza ITALY Tel. +39 0424 585455 Fax +39 0424 585482 www.storevan.com [email protected] Coordinate geografiche: Uffici N 45.702833 E 11.785122 Carico e scarico merci N 45.704579 E 11.787343 IL VOSTRO PARTNER STORE VAN ®
