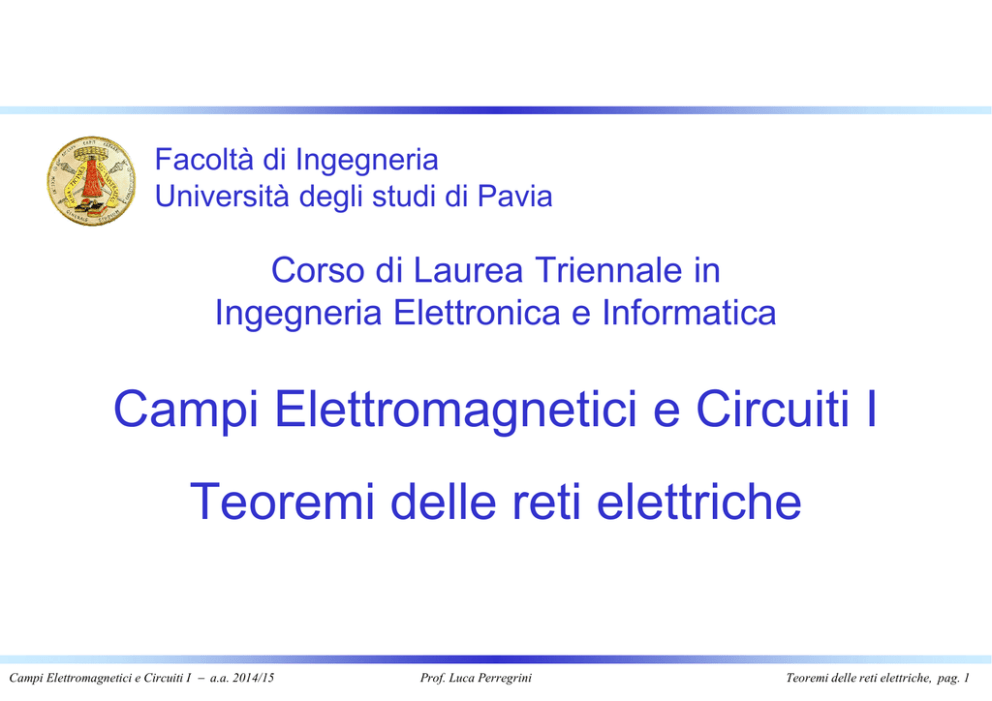

Teoremi delle reti elettriche
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 1
Sommario
•
•
•
•
•
•
Linearità
Principio di sovrapposizione degli effetti
Teorema di Thevenin
Teorema di Norton
Massimo trasferimento di potenza
Trasformazione di generatori
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 2
Linearità
Elemento lineare: presenta una relazione
matematica lineare fra causa ed effetto.
Esempio:
relazione lineare
relazione non lineare
i = v/R
i = i0·e–av
linearità = omogeneità + additività
Se l’ingresso viene moltiplicando
per un fattore costante, l’uscita
risulta moltiplicata per lo stesso
fattore:
La risposta alla somma di un certo
numero d’ingressi è pari alla somma
delle risposte a ciascuno degli
ingressi applicato separatamente:
v = f(i)  f(k·i) = k·f(i) = k·v
v1 = f(i1) , v2 = f(i2)
 f(i1+i2) = f(i1) + f(i2) = v1 + v2
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 3
Circuito lineare
Un circuito lineare è costituito soltanto da
elementi lineari, da generatori dipendenti
lineari e da generatori indipendenti
Un circuito lineare è un circuito in cui l’uscita è
in relazione lineare con l’ingresso
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 4
Potenza e linearità
2
v
p  R i 
R
2
La potenza è funzione non lineare della corrente
o della tensione.
I teoremi che seguono non si potranno applicare
alla potenza!
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 5
Principio di sovrapposizione degli effetti
In un circuito lineare, la tensione su un
elemento o la corrente che lo attraversa è pari
alla somma delle tensioni o delle correnti
dell’elemento quando ciascuno dei generatori
indipendenti funziona da solo (tutti gli altri
generatori indipendenti sono spenti)
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 6
Principio di sovrapposizione degli effetti
Spegnimento dei generatori
generatore di tensione
generatore di corrente
a
acceso
v
spento
+
–
i
b
b
a
a
vab = 0
b
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
a
Prof. Luca Perregrini
i=0
b
Teoremi delle reti elettriche, pag. 7
Principio di sovrapposizione degli effetti
ia
Esempio:
i
R1
R2 is
R1
+ v
– s
R2 is
ib
ia  
R2
is
R1  R2
R1
+ v
– s
R2
vs
ib 
R1  R2
vs
vs  R2is
R2
i  ia  ib  
is 

R1  R2
R1  R2 R1  R2
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 8
Principio di sovrapposizione degli effetti
ia
Esempio:
i
R1
R2 is
R1
+ v
– s
R2 is
ib
ia  
R2
is
R1  R2
R1
+ v
– s
R2
vs
ib 
R1  R2
E la potenza?
pa  R1  ia2
pb  R1  ib2
R1  (ia  ib ) 2  R1  ia2  R1  ib2  2 R1  ia  ib  pa  pb
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 9
Teorema di Thevenin
I
circuito lineare
con due
terminali
a
+
V
–
carico
b
RTh
VTh
+
–
I
a
+
V
–
carico
b
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 10
Teorema di Thevenin
Calcolo di VTh
I=0 a
circuito lineare
con due
terminali
+
voc
–
b
VTh coincide con la tensione a vuoto (circuito
aperto ai terminali ab) del circuito: VTh= voc
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 11
Teorema di Thevenin
Calcolo di RTh
Caso 1: il circuito non include generatori dipendenti
a
circuito con i
generatori
indipendenti
spenti
Rin
b
RTh coincide con la resistenza Rin vista ai terminali
ab dopo aver spento tutti i generatori: RTh= Rin
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 12
Teorema di Thevenin
Calcolo di RTh
Caso 2: il circuito include generatori dipendenti
i
a 0
circuito con i
generatori
indipendenti
spenti
Generatore di prova
+
–
b
circuito con i
generatori
indipendenti
spenti
v0
v0
RTh 
i0
a
+
v0
i0
–
b
RTh coincide con il rapporto tensione/corrente ai
terminali ab (corrente entrante nel circuito)
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 13
Teorema di Norton
I
circuito lineare
con due
terminali
a
+
V
–
carico
b
IN
I
a
RN
+
V
–
carico
b
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 14
Teorema di Norton
isc
a
circuito lineare
con due
terminali
+
v=0
–
b
IN coincide con la corrente di corto circuito del
circuito: IN= isc
RN coincide con la resistenza RTh del
generatore di Thevenin
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 15
Relazione fra Thevenin e Norton
RTh
VTh
I
a
RTh  RN
+
V
–
+
–
VTh  RN  I N
b
I
IN
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
RN
a
RN  RTh
+
V
–
VTh
IN 
RTh
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 16
Massimo trasferimento di potenza
VTh
RTh
+
–
p
a i
pmax
RL
b
 VTh 

p  RL  i  RL  
 RTh  RL 
2
2
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
0
?
RL
Teoremi delle reti elettriche, pag. 17
Massimo trasferimento di potenza
VTh
RTh
+
–
p
a i
pmax
RL
b
 VTh 

p  RL  i  RL  
 RTh  RL 
2
2
0
?
RL
 2 RTh  RL   VTh2
p 
1
2 RL


 VTh 
0
2
3
3
RL  RTh  RL  RTh  RL  
RTh  RL 
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 18
Massimo trasferimento di potenza
VTh
RTh
+
–
p
a i
pmax
RL
b
 VTh 

p  RL  i  RL  
 RTh  RL 
2
2
0
RTh
RL
Il massimo trasferimento di potenza si ha quando
RL = RTh e la potenza massima fornita al carico è
pmax
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
VTh2

4RTh
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 19
Massimo trasferimento di potenza
VTh
+
–
RTh
a i
RL = RTh
b
Se RL = RTh si dice che il
carico è adattato al generatore
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 20
Trasformazione di generatori
i
i
vs
+
–
R
a
a
+
vab
+
vab
–
is
–
b
b
vs
is 
R
v s  R  is
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
R
Prof. Luca Perregrini
Teoremi delle reti elettriche, pag. 21
Trasformazione di generatori
i
i
vs
+
–
R
a
a
+
vab
+
vab
–
is
–
b
b
vs
is 
R
v s  R  is
Campi Elettromagnetici e Circuiti I  a.a. 2014/15
R
Prof. Luca Perregrini
