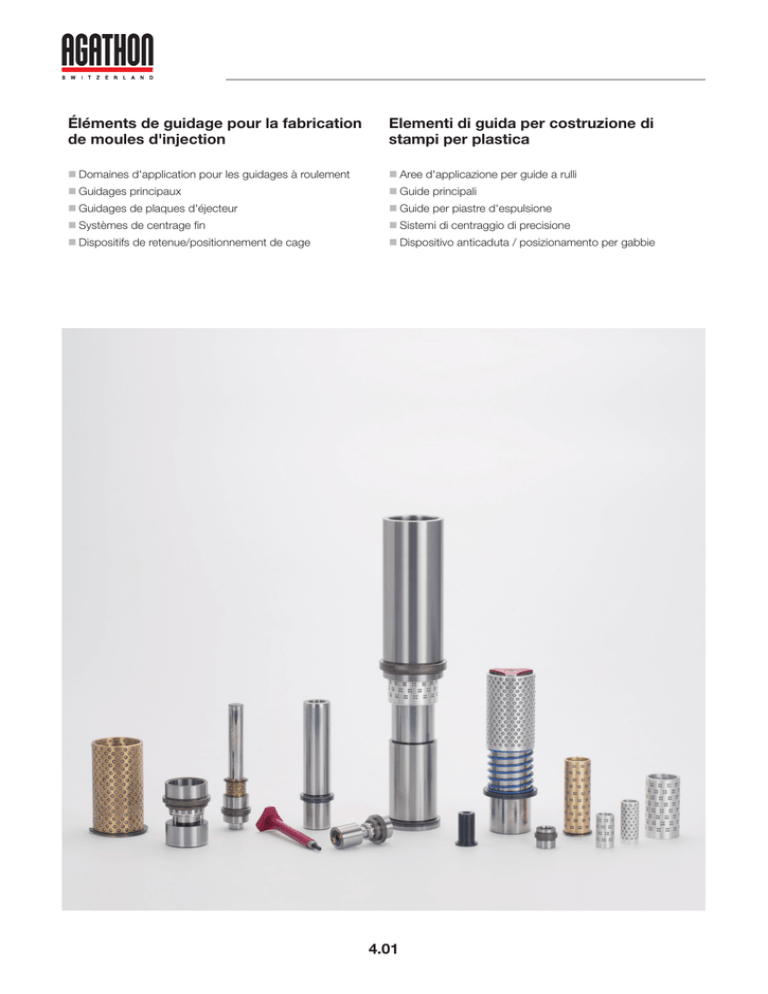

Chapitre 4 Éléments de guidage pour la fabrication de moules d'injection
Capitolo 4 Elementi di guida per costruzione di stampi per plastica
Éléments de guidage pour la fabrication
de moules d'injection
Elementi di guida per costruzione di
stampi per plastica
Domaines d'application pour les guidages à roulement
Aree d'applicazione per guide a rulli
Guidages principaux
Guide principali
Guidages de plaques d'éjecteur
Guide per piastre d'espulsione
Systèmes de centrage fin
Sistemi di centraggio di precisione
Dispositifs de retenue/positionnement de cage
Dispositivo anticaduta / posizionamento per gabbie
4.01
Éléments de guidage pour la fabrication de moules d'injection
Elementi di guida per costruzione di stampi per plastica
Répertoire illustré, en groupes
Elenco per immagini, raggruppato
Unités de guidage
Unità di guida
Unité de guidage à rouleaux pour outils à étages
Unità di guida a rulli per stampi a 2 piani
55249 / 4.26
55249 / 4.27
Unité de guidage à billes pour plaque d'éjecteur
55350 / 4.28
55350 / 4.29
Dispositif de centrage
7990 / 4.45
7660 / 4.40-7663 / 4.41 7611 / 4.37-7631 / 4.38
Unità di guida per piastre d'espulsione
6500/1 / 4.30/4.31
Sistemi di centraggio
8020 / 4.48
Éléments pour guidage à roulement
Componenti di guida a rotolamento
Colonnes de guidage
Colonne di guida
6501 / 4.31
6644 / 4.36
6509 / 4.32
6571 / 4.34
6644 / 4.36
6579 / 4.35
Cages
7611 / 4.37
Sous réserve de modifications
Salvo modifiche
8003 / 4.47
654X / 4.33
Gabbie
7631 / 4.38
7660 / 4.40
4.02
7663 / 4.41
V1
Douilles pour guidage à roulement
780X / 4.42
7820 / 4.43
Dispositifs de retenue de cage, mobile et fixe
6644 / 4.36
Salvo modifiche
7840 / 4.44
Dispositivo anticaduta, mobile e fisso
8003 / 4.47
Accessoires
8001 / 4.46
Bussole di guida a rotolamento
Accessori
8020 / 4.48
4.03
V1
Salvo modifiche
4.04
V1
Table des matières (ordre chronologique croissant selon les normes)
Page
Concepts d'outillage innovants avec des guidages à roulement
4.07
1.0.
Solution classique (généralement avec éléments de guidage lisses)
4.08
2.0.
Concepts d'outillage innovant avec guidage à roulement Agathon
pour les moules d'injection de haute performance
4.10
2.1.
Concepts d'outillage
4.10
2.1.1.
Un plan de séparation par unité de guidage
4.11
2.1.2.
Plusieurs plans de séparation
4.12
2.1.3.
Outils à étages
4.13
2.1.4.
Précision grâce au centreur fin cylindrique
4.14
2.2.
Installation, conception des éléments de guidage
4.18
2.2.1.
Installation des éléments de guidage
4.18
2.2.2.
Conception, Caractéristiques
4.19
2.2.3.
Limiteur de course / Positionnement de la cage lors du désengagement
4.21
3.0.
Vue d'ensemble des tolérances utilisées par AGATHON
4.24
Domaines d'application pour les guidages à roulement
4.25
552X
Douille de guidage avec collerette, Guidage principal
4.26
552X
Colonne de guidage avec collerette, Guidage principal
4.27
553X
Cage à billes en laiton avec circlip, Guidage de plaques d'éjecteur
4.28
553X
Douille de guidage avec collerette, Guidage de plaques d'éjecteur
4.29
6500 6501
Colonne de guidage lisse
4.30
6501
4.31
6509
Colonne de guidage lisse avec alésage pour dispositif anti-chute de cage
4.32
6541 6542
Colonne de guidage lisse avec taraudage
4.33
6571 6578
Colonne de guidage avec collerette
4.34
6579
Colonne de guidage avec collerette et alésage pour dispositif anti-chute de cage 6644
4.35
6644
Dispositif anti-chute de cage mobile (CRS) - Norme Agathon
4.36
7611
Cage à billes en aluminium avec aide de montage
4.37
7631
Cage à billes en laiton avec circlip
4.38
7660
Cage à rouleaux en aluminium avec aide de montage
4.40
7663
Cage à rouleaux en laiton avec circlip
4.41
7801 7804
Douille de guidage lisse avec rainures pour colle pour guid. roulant
4.42
7820
Douille de guidage lisse pour guid. roulant, paroi épaisse
4.43
7840
Douille de guidage avec collerette pour guid. roulant, paroi mince
4.44
7990
Centreur fin cylindrique
4.45
8001
Bride
4.46
8003
Dispositif anti-chute de cage fixe
4.47
8020
Jeu d'outils d'extraction
4.48
Salvo modifiche
4.05
V1
Indice (in ordine cronologico ascendente delle Norme)
Pagina
Concetti innovativi di stampo con elementi a rotolamento
4.07
1.0.
Soluzione classica (normalmente con elementi di guida lisci)
4.08
2.0.
Concetto di stampo innovativo con guide a rulli Agathon
per stampi ad iniezione ad elevate prestazioni
4.10
2.1.
Concetto di stampo
4.10
2.1.1.
Livello di separazione singolo per unità di guida
4.11
2.1.2.
Livelli di separazione multipli
4.12
2.1.3.
Stampo a 2 piani
4.13
2.1.4.
Precisione col sistema di centraggio fine tondo senza gioco
4.14
2.2.
Installazione, progettazione degli elementi di guida
4.18
2.2.1.
Installazione degli elementi di guida
4.18
2.2.2.
Progettazione, caratteristiche
4.19
2.2.3.
Limitatore della corsa / posizionamento della gabbia quando è inutilizzata
4.21
3.0.
Panoramica delle tolleranze utilizzate da AGATHON
4.24
Aree d'applicazione per guide di scorrimento
4.25
Elementi guida per costruzione di stampi per plastica
552X
Bussola di guida con collare, Guida principale
4.26
552X
Colonna di guida con collare, Guida principale
4.27
553X
Gabbia a sfere in ottone con anello di sicurezza, Guida per piastre d'espulsione
4.28
553X
Bussola di guida con collare, Guida per piastre d'espulsione
4.29
6500 6501
Colonna di guida liscia
4.30
6501
4.31
6509
Colonna di guida liscia con foro per porta-gabbia
4.32
6541 6542
Colonna di guida liscia con foro filettato
4.33
6571 6578
Colonna di guida con collare
4.34
6579
Colonna di guida con collare e foro per porta-gabbia Norma 6644
4.35
6644
Dispositivo anticaduta mobile (CRS) - Norma Agathon
4.36
7611
Gabbia a sfere in alluminio con aiuto per il montaggio
4.37
7631
Gabbia a sfere in ottone con anello di sicurezza
4.38
7660
Gabbia a rulli in alluminio con dispositivo anticaduta
4.40
7663
Gabbia a rulli in ottone con anello di sicurezza
4.41
7801 7804
Bussola di guida liscia con scanalature per la colla per guida a rotolamento
4.42
7820
Bussola di guida liscia per guida a rotolamento, con parete spessa
4.43
7840
Bussola di guida con collare per guida a rotolamento, parete sottile
4.44
7990
Sistema di centraggio cilindrico fine
4.45
8001
Bride
4.46
8003
Sostegno fisso per la gabbia
4.47
8020
Kit d'estrazione
4.48
Salvo modifiche
4.06
V1
Concepts de guidages pour la fabrication de moules d'injection
Concetti di guide per la costruzione di stampi per plastica
Concepts d'outillage innovants avec des
guidages à roulement
Concetti innovativi di stampo con elementi a rotolamento
Concetti di stampo
Design des éléments de guidage
Progettazione degli elementi di guida
Salvo modifiche
4.07
V1
Systèmes de guidage et de centrage,
concepts d'outillage
Sistemi di guida e di centraggio, concetti
di stampo
1.0. Solution classique (généralement
avec éléments de guidage lisses)
1.0. Soluzione classica (normalmente
con elementi di guida lisci)
Outil à 3 plaques
Stampo a 3 piastre
1) Guidage lisse pour plusieurs plans de séparation (Guidage principal)
1) Guida di scorrimento liscio per livelli di separazione multipli
3) Guidage lisse
3) Guida di scorrimento liscio
5) Centrage prismatique
5) Centraggio piatto
laterale
6) Centrage conique
6) Centraggio conico
4) Guidage à billes
4) Guida a sfere
Outil à 2 plaques
Stampo a 2 piastre
Salvo modifiche
2) Guidage lisse pour un plan de séparation
2) Guida di scorrimento liscio per livello di separazione singolo
4.08
V1
Solution
Avantages
Désavantages
Soluzione
Vantaggi
Svantaggi
1) Guidage
lisse pour plusieurs plans
de séparation
Peu onéreux
Programme
standardisé
Idéal pour des
besoins faibles à
modérés
Abrasion
Longévité limitée
Pas lisse (stick-slip)
Doit être lubrifié
régulièrement
Jeu de glisse, pas
de haute précision
1) Guida di
scorrimento
liscio per livelli
di separazione
multipli
economico
programma
standardizzato
ideale per
esigenze da
minime a medie
abrasione
limitata durata utile
di non facile
esecuzione
(stick-slip)
dev'essere
lubrificata regolarmente
gioco di scorrimento, non c'è
un'elevata
precisione
2) Guidage
lisse pour un
plan de séparation
2) Guida di
scorrimento
liscio per livello
di separazione
singolo
3) Guidage
lisse pour
l'éjecteur
Idéal pour des
besoins faibles
Peu onéreux
4) Guidage
à billes pour
l'éjecteur
Durable
Peu d'entretien
Fonctionnement
en douceur et
uniforme – pas de
blocage de
l'éjecteur
Longueur de
course est limitée
par la longueur de
la douille/cage
(espace)
4) Guida a
durevole
sfere per pia- bassa manutenstra d'estrazione
zione
scorrimento
leggero, costante
operatività l'estrazione non si
blocca
corsa limitata per
via della lunghezza
della bussola /
gabbia (spazio)
5) Centrage
prismatique
Moitiés de moule
sont centrées lors
de la fermeture/
ouverture
(pré-centrage)
Abrasion
Longévité limitée
4 unités doivent
être utilisées
Doit être lubrifié
régulièrement
Jeu de glisse, pas
de haute précision
5) Centraggio
piatto laterale
metà dello
stampo, quando
si chiude/apre,
viene centrato
l'uno con l'altro
(pre-centraggio)
abrasione
limitata durata utile
devono essere
utilizzate 4 unità
dev'essere
lubrificata regolarmente
gioco di scorrimento, non c'è
un'elevata
precisione
6) Centrage
conique
Peu onéreux
Pour des besoins
faibles
Système de
verrouillage
Pas de pré-centrage
Difficile à coordonner
6) Centraggio
conico
economico
per basse
esigenze
sistema di
bloccaggio /
chiusura
nessun pre-centraggio
difficoltà di
coordinazione
Salvo modifiche
3) Guida di
scorrimento
liscio per piastra d'estrazione
4.09
ideale per basse
esigenze
economico
V1
2.0. Concepts d'outillage innovant avec
guidage à roulement Agathon pour
les moules d'injection de haute
performance
2.0. Concetto di stampo innovativo
con guide a rulli Agathon per
stampi ad iniezione ad elevate
prestazioni
Des systèmes de guidage à rouleaux sans jeu permettent
Meilleure précision
Temps de cycle courts
Durée de vie élevée
Pas de centreur fin supplémentaire -> réduction des coûts
et donc augmentation de l'efficacité
I sistemi di guide a rulli senza gioco offrono
Avantages par rapport aux guidages lisses
Exempt de jeu
Pas de coincement / blocage du guidage
Fonctionnement en douceur, pas d'effet de stick-slip
Usure minimale / longévité élevée
Possibilité d'utilisation sans lubrifiant
Selon le matériau de la cage pas/peu d'abrasion
Vantaggi comparati con le guide lisce
senza gioco
nessun incollaggio / bloccaggio della guida
scorrimento dolce, no effetto stick-slip
minima usura / lunga durata
possibile utilizzo senza lubrificante
a seconda del materiale della gabbia, usura da minima a
nulla
Voir aussi le chapitre 2.0 "Principes de base des éléments de
guidage".
2.1.
Avec des guidages à rouleaux de haute précision et
précontraints, les deux approches suivantes peuvent
être considérées:
Utilisation du guidage roulant Agathon en tant que
guidage principal (voir les points 2.1.1. et 2.1.3.);
Parce que les plaques du moule sont précisément
alignées l'une à l'autre, l'utilisation d'un centreur fin
supplémentaire n'est pas nécessaire!
Utilisation de guidages roulants dans les plaques du
moule (voir le point 2.1.4.);
- Centreurs fins cylindriques d'Agathon au lieu des
centreurs prismatiques classiques. Ils garantissent
l'alignement précis des deux moitiés du moule pendant
l'opération de fermeture/ouverture.
Selon la taille du moule, le guidage principal est nécessaire, dans ce cas un guidage coulissant classique, pour
l'alignement grossier (pré-centrage) des deux moitiés/
plaques du moule.
- Guidages roulants pour le guidage des plaques
d'éjecteur, qui empêchent l'inclinaison des plaques,
permettant ainsi un mouvement fin et précis.
Salvo modifiche
la miglior accuratezza
brevi tempi di ciclo
durata utile lunga
nessuna unità di centraggio fine aggiuntiva -> riduzione
dei costi e perciò aumento dell'efficienza
Vedi anche capitolo 2.0 "Principi base degli elementi di
guida".
2.1.
Concetto di stampo
Con guide a rotolamento con precarica e ad alta precisione, i due seguenti approcci possono essere seguiti:
utilizzo di guide a scorrimento Agathon come guida
principale (vedi Sezioni da 2.1.1 a 2.1.3);
Poiché gli stampi sono così precisamente allineati l'uno
con l'altro, l'utilizzo di un ulteriore centraggio fine non è
necessario!
utilizzo di guide di scorrimento negli stampi piani
(vedi Sezione 2.1.4);
- Centraggi fini tondi Agathon invece dei classici
centraggi laterali. Ciò garantisce il preciso allineamento
delle due metà dello stampo durante le operazioni di
apertura/chiusura.
A seconda della dimensione dello stampo, la guida
principale è richiesta (in questo caso una classica guida
liscia) per l'allineamento grossolano delle due metà/dei
due piani dello stampo.
- La guida a rotolamento per guidare le piastre di
espulsione, previene il ribaltamento delle piastre,
permettendo quindi un movimento fine ed accurato.
4.10
V1
2.1.1.
Un plan de séparation par unité de guidage
Avec guidage d'éjecteur séparé
2.1.1.
Con guida ed estrazione separate
Guidage principal
Guida principale
Guidage d'éjecteur
Guida d'estrazione
Guidage principal:
Sans unité de retenue de cage axiale – pour des outils qui
ne sortent pas de la précontrainte pendant le processus.
Une surface de butée axiale doit être présente sur les deux
côtés ou une cage munie d'un circlip doit être utilisée.
Avec unité de retenue de cage axiale – pour des outils qui
sortent de la précontrainte lors du démoulage.
Remarque:
Avec une force de maintien suffisante, il n'y a pratiquement
aucune force latérale. La capacité de charge radiale du guidage roulant est suffisante et donc, des centreurs prismatiques supplémentaires ne sont pas nécessaires.
Salvo modifiche
Livello di separazione singolo per unità di
guida
Guida principale:
Senza dispositivo anticaduta assiale - per stampi che non
escono dalla precarica durante il processo. Una superficie assiale di stop dev'essere presente su entrambi i lati o
dev'essere utilizzata una gabbia fornita di anello di sicurezza.
Con un dispositivo anticaduta assiale - per stampi che si
muovono fuori dalla precarica per motivi di sformatura.
Osservazione:
Con una forza di chiusura sufficiente, quasi nessuna forza
laterale aumenta. La capacità del carico radiale delle guide
di scorrimento è perciò sufficiente, così che i centraggi laterali addizionali non sono necessari.
4.11
V1
2.1.2.
Plusieurs plans de séparation
2.1.2.
Livelli di separazione multipli
Plusieurs plans de séparation effectués par le guidage
principal
Livelli di separazione multipli eseguiti con la guida principale
Avantages:
Fonctionnement en douceur, pas d'effet de stick-slip –
donc manipulation de l'outil plus simple
Pas d'inclinaison des plaques, donc pas de blocage de
l'éjecteur
Design compact
Idéal pour la production en série
Vantaggi:
Scorrimento dolce, no effetto stick-slip – quindi, maneggevolezza dello stampo più semplice
Nessun ribaltamento delle piastre, quindi nessun bloccaggio dell'eiettore
Design compatto
Ideale per produzioni di massa
Restrictions:
Si l'espace disponible ne permet pas des longueurs
appropriées des éléments roulants/douilles, des douilles
lisses ou des douilles de re-circulation à billes doivent
éventuellement être utilisées pour des courses surdimensionnées.
Restrizioni:
Se lo spazio disponibile non permette un'appropriata
lunghezza degli elementi di rotolamento / bussole, le
bussole di scorrimento o quelle a ricircolo di sfere devono
essere utilizzate eventualmente per corse di grandi dimensioni.
Remarques:
La longueur maximale et minimale du ressort doivent être
analysées sur toute la distance de parcourt des différents
plans de séparation. Pour la conception du ressort par
Agathon, les informations conformément à la page 4.23
sont requises.
Dans l'exemple illustré, les douilles ont été retravaillées à
partir des normes 7801 et 7820. Rainure de circlip
(extérieur d3) pour la fixation de la douille, respectivement,
(intérieur d2) afin d'éviter préventivement un déplacement
axial de la cage.
Osservazioni:
La massima e minima lunghezza degli elementi elastici
dev'essere analizzata per l'intera distanza di percorso dei
diversi livelli di separazione. Per il design degli elementi
elastici Agathon, sono richieste le specifiche di pagina
4.23.
Le bussole nell'esempio sono state rilavorate dalle Norme
7801 e 7820. Le scanalature dell'anello di sicurezza
(diametro esterno d3) per fissare la bussola, rispettivamente (diametro interno d2) per evitare preventivamente
uno spostamento assiale della gabbia.
Salvo modifiche
4.12
V1
2.1.3.
Outils à étages
2.1.3.
Outil avec deux plans de séparation principaux et un guidage d'éjecteur séparé.
Stampo a 2 piani
Stampo con due livelli di separazione principali e guida di
estrazione separata.
Partie centrale / Parte centrale
Guidages principaux
Guida principale
Guidage d'éjecteur
Guida d'estrazione
Selon le poids et la dimension du
guidage, une partie centrale de
support n'est pas nécessaire
A seconda del peso e della dimensione della guida, una parte centrale di supporto non è necessaria.
Avantage:
Lors de l'utilisation des éléments roulants de la norme 7663,
et en fonction de la déflexion de la colonne, le support
central peut être omis. La déflexion de la colonne, avec un
outil ouvert, dépend du poids de la partie centrale et de la
course d'ouverture.
Vantaggio:
Quando si utilizzano elementi a rulli delle Norme 7663, e a
seconda della deviazione della colonna, il supporto centrale
può essere omesso. La deviazione della colonna, con uno
stampo aperto, dipende dal peso della parte centrale e dallo
spostamento dell'apertura.
Restrictions:
Distances maximales de course d'environ 3 fois le diamètre
de la colonne sont réalisables.
Restrizioni:
Sono possibili distanze di corsa massime di 3 volte circa il
diametro della colonna.
Salvo modifiche
4.13
V1
2.1.4.
Précision grâce au centreur fin cylindrique
2.1.4.
Precisione col sistema di centraggio fine tondo
senza gioco
Le plus petit centreur fin cylindrique est équipé de deux rangées de rouleaux, les autres avec trois rangées.
Il più piccolo sistema tondo di centraggio fine è equipaggiato
con 2 file di rulli profilati, gli altri con 3 file.
Combinaison avec outil de conception classique
Combinazione con progettazione classica dello stampo
Centraggio fine tondo
Outil ouvert
Stampo aperto
Guidage lisse
Guida liscia
Outil fermé
Stampo chiuso
Guidage principal
Guida principale
Excellente liberté de conception
Eccellente libertà di progettazione
Guidage d'éjecteur
Guida d'estrazione
Surface de montage pour le centreur fin cylindrique
Superficie di montaggio per il centraggio fine tondo
Arrangements possibles:
Au moins deux guidages principaux (guidage lisse ou
roulant), avec au moins deux centreurs fins. Selon la priorité
(par ex. décharge des pièces moulées), les centreurs fins
peuvent être installés en dessous de la ligne de chute ou
aussi en diagonale.
Possibili disposizioni:
Minimo 2 guide principali (guida liscia o a rotolamento) con
minimo 2 unità di centraggio fine. Le unità di centraggio
fine possono essere installate, a seconda della priorità (per
es. scarico delle parti stampate), sotto la linea di caduta o
anche diagonalmente.
Application:
Le centreur fin cylindrique avec rouleaux précontraints (brevet en instance) pour les applications exigeantes de moulage
par injection. Convient pour les temps de cycle courts, la
production en série et/ou lorsque le centrage des deux parties du moule doit être très précis. Le pré-centrage permet
de fermer les glissières en douceur (fermeture synchrone);
les pièces moulées sont éjectées du moule sans dommage.
Parfaitement adapté aux exigences de production en salles
blanches et aux applications multi-cavité de haute précision.
En fonction de la place disponible deux (ou plus) centreurs
fins peuvent être utilisés.
Le concept unique du centreur fin cylindrique donne au
constructeur toute liberté quant à la disposition et le nombre
de centreurs fins cylindriques qu’il veut utiliser.
Applicazione:
Il sistema di centraggio fine tondo con unità a rulli precaricati
(in attesa di brevetto) è ideale per applicazioni di stampaggio
ad iniezione esigenti. Adatto a tempi di ciclo brevi, produzione di massa e/o per fornire un allineamento dello stampo
molto preciso. Il pre-centraggio consente di chiudere delicatamente gli scorrimenti (chiusi in sincrono), le parti stampate
ad iniezione sono rimosse dallo stampo senza alcun danno.
Perfettamente adatto per produzioni in ambienti con camera
bianca e applicazioni in stampi multi-cavità di alta precisione.
A seconda delle applicazioni e dello spazio disponibile,
possono essere utilizzate due o più unità.
L'impiego di unità di centraggio fine tondo permette una
progettazione con la libertà di scegliere disposizione e
numero di unità da utilizzare.
Salvo modifiche
4.14
V1
Avantages du centreur fin cylindrique (Norme 7990)
Vantaggi del sistema di centraggio fine tondo (Norma 7990)
Faible coût du centreur, faible coût d’usinage de l’alésage
de logement.
Pas ou peu d’entretien, utilisation avec une quantité
minimale de lubrifiant.
Grâce à un positionnement axial précis, lors d’une
séquence rapide, près de deux rangées de rouleaux sont
engagées simultanément dans la précontrainte ce qui
garantit une grande charge initiale et une longue durée de
vie. La charge initiale de 2 rangées de rouleaux est
environ équivalente à la charge de 16 rangées de billes.
Lors de la fermeture, les centreurs prismatiques classiques
subissent une pression de contact initiale élevée, pression
qui décroît lorsque le chevauchement des deux surfaces de
contact augmente. Cela entraîne une usure rapide et élevée.
Au début du centrage (lignes de contact), la pression de surface "p" dépasse la valeur permise (pzul) de plusieurs fois.
La durée de vie de l’unité peut être prolongée en tournant
l’unité de centrage de 120° (toutes les fois).
Pouvant être utilisé sans lubrifiant, en raison de l’abrasion
extrêmement faible, il est recommandé dans les salles
blanches.
Résistant à la chaleur jusqu'à env. 150°C.
Costo totale basso, bassi costi di esecuzione del foro di
alloggiamento cilindrico.
Manutenzione minima, possono essere utilizzati senza
lubrificazione, a seconda dell'applicazione.
Il sistema di centraggio fine tondo fornisce posizionamento assiale molto preciso all'inizio del centraggio, perché 2
file di rulli vengono utilizzati simultaneamente nella
precarica - ciò garantisce un'alta capacità di carico iniziale
ed un lungo ciclo di vita. La capacità di carico iniziale con
2 file di rulli utilizzati è equivalente a 16 file di sfere.
Il centraggio laterale convenzionale crea una pressione di
superficie molto alta all'inizio (fino ad una sovrapposizione
sufficiente), ciò causa una rapida usura delle due superfici
di centraggio. Specialmente all'inizio del centraggio (linea
di contatto), la pressione di superficie "p" supera il valore
ammissibile (pzul) di svariate volte.
La durata utile dell'unità può essere estesa ruotando
l'unità di centraggio di 120° per volta.
Può essere utilizzato senza lubrificanti per applicazioni in
camera bianca, grazie alle sue caratteristiche di usura
estremamente basse.
Resistenza al calore fino a circa 150°C.
Comparaison de la capacité de charge maximale
Centreur fin prismatique
p=
p = 10 N/mm2 contre Centreur fin cylindrique AGATHON
d1
Capacité de charge max.
F = C avec 3 rangées
de rouleaux d’appui
FG
[N/mm 2 ]
A
Près de deux rangées de
rouleaux sont engagées
dans la précontrainte
Force
F
K
p = 6 N/mm2
Capacité de charge max. (force de réaction) F = C avec 2
rangées de rouleaux d’appui
Centreur fin prismatique revêtu:
capacité de charge max. F, avec une
pression de surface de p = 10 N/mm2
s
Force de poids, FG,
de la moitié de l’outil
(force d’action)
Pression de surface
p < 10 N/mm2
Pression de surface
p = 10 N/mm2
Pression de surface
p > 10 N/mm2
Centreur fin prismatique non revêtu:
capacité de charge max. F,
avec une pression de surface
de p = 6 N/mm2
Pression de surface
p = 6 N/mm2
Début du centrage
Outil fermé
Fermeture de l’unité de centrage s
Comparazione della capacità di carico
Centratore prismatico convenzionale
p=
p = 10 N/mm2
vs Centraggio cilindrico fine AGATHON
d1
Capacità di carico massimo
F = C con 3 file di rulli
precaricati
FG
[N/mm 2 ]
A
Quasi 2 file di rulli entrano
contemporaneamente
nella precarica
Forza
F
K
p = 6 N/mm
2
Capacità di carico massimo
(forza di reazione) F = C
con 2 file di rulli precaricati
Centratore prismatico convenzionale rivestito:
capacità di carico max. F con una
pressione di superfice di p = 10 N/mm2
s
Carico (Peso), FG ,
della metà dello stampo
(forza d’azione)
Pressione di superfice
p < 10 N/mm2
p = 10 N/mm2
p > 10 N/mm2
Fase iniziale del centraggio
Salvo modifiche
p = 6 N/mm2
Corsa di chiusura del centraggio s
4.15
Centratore prismatico convenzionale non rivestito: capacità di
carico max. F con una pressione
di superfice di p = 6 N/mm2
Stampo chiuso
V1
Comparaison des coûts avec les centreurs prismatiques conventionnels
Comparazione dei costi con centraggi laterali convenzionali
Coûts pour la première installation
Costi per prima dotazione
Nombre de centreurs prismatiques comparé au nombre de
centreurs fins cylindriques
Numero di centraggi laterali comparati al centraggio fine
cilindrico
Prix d’achat du centreur et coûts d’usinage des logements
Prezzo di acquisto del centraggio e costi di lavorazione per
le sedi di alloggiamento
41) à 4
41) à 2
41) à 6
41) fino a 4
41) fino a 2
41) fino a 6
58%
118%
plus petite taille
dimensione più
piccola
93%
env. même taille
circa la stessa
dimensione
plus grande taille
dimensione più
grande
Précision de montage, usinage des alésages
Accuratezza del posizionamento, lavorazione dei fori
di montaggio
Précision de la position: Alésages de positionnement
pour colonnes et douilles, déviation maximale de 0,005mm.
L’appariement des éléments coulissants doit être effectué
en position d’outil fermé, afin qu’aucune force radiale n’ait
d’influence sur le centrage.
Accuratezza del posizionamento: i fori di montaggio
della colonna e della bussola devono avere una deviazione
massima della posizione di 0.005mm. L'accoppiamento degli
elementi di scorrimento dev'essere di conseguenza eseguito
a stampo chiuso, così non ci sono forze radiali che influenzano il centraggio.
Perpendicularité: Écart maximum de 0,005mm pour
100mm, de l’axe de la douille et de l’axe de la colonne par
rapport au plan de joint du moule.
Perpendicolarità: gli assi di colonna e bussola devono
essere compresi entro una massima deviazione di posizione
di 0.005mm per 100mm, sulla linea di divisione dello stampo.
Profondeur d’installation: La planéité des surfaces
d’appui axial des trous pour le centrage ne doit pas varier
de plus de 0,05mm.
Profondità d'installazione: la planarità di tutte le superfici d'appoggio assiale dei fori per l'unità di centraggio non
dovrebbe variare di più di 0.05mm.
Caractéristiques
Caratteristiche
Décalage:
Le centreur fin cylindrique AGATHON (Norme 7990) peut
corriger un décalage allant jusqu’à 0,15mm. Cependant, il
est recommandé de pré-aligner les deux parties du moule
<0,05mm, au moyen des colonnes et douilles de guidage.
Disallineamento:
Il sistema di centraggio fine cilindrico AGATHON (Norma
7990) può correggere un disallineamento all'interno dello
stampo fino a 0.15mm. E' comunque consigliato di preallineare le metà dello stampo entro <0.05mm, utilizzando le
guide (colonne di scorrimento principal).
Différences de température:
Les outils dont les deux cotés ont la même température ne
montrent que de faibles différences de dilatation relative. Il
est important de réguler de façon homogène les deux cotés
de l’outil, afin d’éviter une surcharge du centreur fin. Un
moule bien régulé est une application idéale pour le centreur
fin cylindrique.
Differenza di temperatura:
Gli stampi che hanno entrambe le metà alla stessa temperatura mostrano una differenza di dilatazione superficiale
molto piccola ed evitano un sovraccarico del sistema di
centraggio fine. La potenziale differenza di dilatazione
nelle due metà temperate in modo omogeneo è bassa ed
è un'applicazione ideale per il sistema di centraggio fine
cilindrico.
Démontage
Rimozione
Pour le démontage: Jeu d’outils d’extraction, voir Norme
8020.
Per la rimozione: kit d'estrazione, vedi Norma 8020.
Salvo modifiche
4.16
V1
Exemple de sélection - Dimensionnement du centreur
fin cylindrique
Esempio di scelta - dimensionamento del centraggio
cilindrico fine
C = charge dynamique de chaque centreur fin cylindrique
= capacité initiale [N], voir fiche de données Agathon
Cn = C1 + C2 + C3 + ... + CX somme de la capacité de
charge de tous les centreurs fins utilisés [N]
FG = Force du poids d'un demi-moule = m * g [N]
C = valore del carico dinamico delle unità di centraggio
fine individuali = capacità di carico iniziale [N], vedi scheda
Agathon
Cn = C1 + C2 + C3 + ... + CX valore della somma del carico
di tutte le unità di centraggio fine utilizzate [N]
FG = peso della forza di metà dello stampo = m * g [N]
C0 = charge statique de chaque centreur fin cylindrique,
en état Outil fermé [N], voir fiche de données Agathon
C0n = C01 + C02 + C03 + ...+ C0X somme de la capacité de
charge de tous les centreurs fins utilisés [N]
Fq = C0n = Force latérale en glissant les deux moitiés
d'outils, causée par la force de maintien trop petite [N]
C0 = valore del carico statico delle unità di centraggio fine
individuali, in stato di chiusura dello stampo [N], vedi
scheda Agathon
C0n = C01 + C02 + C03 + ... + C0X valore della somma del
carico di tutte le unità di centraggio fine utilizzate [N]
Fq = C0n = forza laterale dello scorrimento delle metà dello
stampo, influenzata da forze di ritenuta troppo piccole [N]
FG ≤ Cn
ou /o
Cn ≥ FG
Outil en mouvement de fermeture
(dynamique)
Stampo nel movimento di chiusura
(dinamico)
Outil fermé
(statique)
Stampo chiuso
(statico)
Fq ≤ 0.9 * C0n
Exemple de calcul
Esempio di calcolo
Force du poids d'un demi-moule:
FG = m * g = 840kg * 9.81m/s2 = 8240N
Forza del peso di metà dello stampo:
FG = m * g = 840kg * 9.81m/s2 = 8240N
Dimensionnement 1:
Dimensionamento 1:
Nombre de centreurs fins =
FG
C
=
8240N
2150N
= 3.83 = 4x A-7990.025.054
Numero di centraggi fini
=
FG
C
=
8240N
2150N
= 3.83 = 4x A-7990.025.054
Cn = 4 * C = 4 * 2150N = 8600N > lorsque 4 centreurs sont
utilisés A-7990.025.054
Cn = 4 * C = 4 * 2150N = 8600N > con l'utilizzo di 4 unità di
centraggio A-7990.025.054
Dimensionnement 2:
Dimensionamento 2:
Nombre de centreurs fins =
FG
C
=
8240N
2750N
= 2.99 = 3x A-7990.032.057
Cn = 3 * C = 3 * 2750N = 8250N > lorsque 3 centreurs sont
utilisés A-7990.032.057
Salvo modifiche
Numero di centraggi fini
=
FG
C
=
8240N
2750N
= 2.99 = 3x A-7990.032.057
Cn = 3 * C = 3 * 2750N = 8250N > con l'utilizzo di 3 unità di
centraggio A-7990.032.057
4.17
V1
2.2.
Installation, conception des éléments de
guidage
2.2.
Installazione, progettazione degli elementi di
guida
2.2.1.
2.2.1.
Variantes d'installation pour le guidage principal: colonne,
douille de guidage / cage et dispositif de support de cage
Opzioni d'installazione per la guida principale: colonna, bussola di guida/gabbia e dispositivo anticaduta per gabbia
Douille de guidage/Cage
Avec/sans disp. anti-chute de cage/sys. posit.
Bussola di guida/Gabbia
Con/senza sistema di posizionamento/dispositivo anticaduta
Le guidage reste précontraint
sur toute la longueur de la
course
Aucun support de cage n'est
nécessaire
6571
Douilles avec circlip(s) extérieur(s) par
réusinage
Colonne cylindrique
Colonna cilindrica
La guida rimane precaricata per
l'intera lunghezza della corsa
Dispositivo anticaduta non
necessario
552X
553X
Sans dispositif anti-chute de cage,
50% de la longueur de la cage
doivent rester dans la précontrainte
Senza dispositivo anticaduta, il 50%
della lunghezza della gabbia dovrebbe rimanere nella precarica
654x
Bussole con anello di sicurezza esterno tramite rilavorazione
vissée
avvitata
7663
7660
7611
7631
Le guidage sort de la précontrainte
La guida esce dalla precarica
654x
8003
Disp. de retenue
de cage fixe
Sistema anticaduta della
gabbia fisso
Disp. de retenue
de cage mobile
emmanchée
pressata
6501
7801
7663
7660
7611
7631
6509
6579
6644
Sistema anticaduta della
gabbia mobile
Disposition du ressort de
pression, respectivement de
l'ensemble du système de guidage, voir page 4.21
Colonne à changement rapide
Colonna a cambio rapido
7801/7820
Disposizione della molla di pressione, rispett. dell'intero sistema
di guida, vedi pagina 4.21
7820
653
690
Salvo modifiche
Sans dispositif anti-chute de cage, 50% de la longueur de la cage doivent rester dans
la précontrainte
Senza sistema anticaduta la gabbia deve rimanere in precarica per almeno il 50% della
lunghezza
4.18
V1
2.2.2.
Conception, Caractéristiques
2.2.2.
Progettazione, caratteristiche
Informations requises pour la conception du guidage
Dimensions des plaques / Poids
Event. support des plaques
Structure de la forme (agencement des plaques)
Plans de séparation, avec les courses correspondantes et
l'ordre
Température dans les zones des plaques et du guidage
Ce qui est produit? Besoins?
Nombre de coups prévu / Longévité
Temps de cycle de la forme (course/mn)
Type de guidage désiré (collerette, circlip, CRS, etc.)
Informazioni richieste per la progettazione della guida
Misure delle piastre / pesi
Eventuale piastra di supporto
Costruzione della forma (disposizione delle piastre)
Livelli di separazione, con corse e ordine corrispondenti
Temperature nelle piastre e nell'area di guida
Cosa viene prodotto? Requisiti?
Numero di cicli pianificato / durata utile
Tempo di ciclo della forma (cicli/min.)
Tipo di guida desiderato (collare, anello di sicurezza, CRS,
ecc.)
Répartition des charges
Distribuzione del carico
Charge momentanée
Exemple: Outil à étages
Carico momentaneo
Esempio: stampo a 2 piani
FG = Force du poids en N
FG = forza peso in N
C = Charge en N par cage à billes
FG
C = capacità di carico in N per gabbia
a sfere
C ≥ 2 * FG
Charge radiale
Exemple: Plaque précontrainte sur
toute la longueur
Carico radiale
Esempio: piastra precaricata su tutto lo
spessore
C ≥ 4 * FG
Charge superposée = charge radiale
et charge momentanée
Carico sovrapposto = carichi radiali e
momentanei
Les dimensions de la colonne et la
déflexion en résultant est une autre
exigence concernant la dimension du
roulement.
Le dimensioni della colonna e la risultante curvatura sono ulteriori requisiti
per quanto riguarda le dimensioni dello
scorrimento.
Salvo modifiche
4.19
V1
Arrêt préventif pour la migration de la cage
Arresto preventivo della scivolamento della gabbia
max. 1/2 épaisseur de plaque
FG
max. 1/2 spessore della piastra
1
Outil ouvert
Stampo aperto
Outil fermé
Stampo chiuso
2
2
Outil ouvert
Outil fermé
Stampo aperto
Stampo chiuso
2
Outil ouvert
Stampo aperto
Outil fermé
Stampo chiuso
3
Types d'arrêts:
1) Avec circlip, la douille est réusinée
2) Avec surface de plaque ou collerette sur la colonne
3) Avec circlip
Tipi di stop:
1) Con anello di sicurezza, la bussola è rilavorata
2) Con superficie della piastra o collare sulla colonna
3) Con anello di Fsicurezza
Précontrainte ½
Precarico ½
Cage ½ course
Gabbia ½ corsa
Douille - 1 course
Bussola - 1 corsa
Salvo modifiche
4.20
V1
2.2.3.
Limiteur de course / Positionnement de la cage
lors du désengagement
2.2.3.
Limitatore della corsa / posizionamento della
gabbia quando è inutilizzata
Conception du guidage avec ressort de pression:
Progettazione della guida con molla a compressione:
Entrée dans la précontrainte
Ingresso nella precarica
C
l2
l1
Détail X
Dettaglio X
lxb
l
ln
lxs
> 0.75 d1
Outil fermé
Stampo chiuso
Course
Corsa
1/2 course dans la précontrainte
1/2 corsa in precarica
8002
Version avec dispositif de retenue de
cage fixe
Versione con sistema fisso di anticaduta della gabbia
S = 6 - 10mm
6644
Version avec dispositif de retenue de
cage mobile
Versione con sistema di anticaduta
della gabbia mobile
A observer:
Choisir une cage avec une capacité de charge suffisamment élevée, voir le point 2.2.2. resp. Normes 7660, 7663,
7661 et 7631.
Dans un moule fermé tous les éléments roulants doivent
rester dans la précontrainte, c'est à dire la cage ne peut
que légèrement chevaucher la douille.
La force du ressort doit être conçu de sorte que le ressort
en position avant (l1) génère assez de puissance pour que
la cage entre dans la précontrainte, et qu'en position
arrière (ln) la force ne soit pas trop élevée, sinon la cage est
pressée par la précontrainte.
Da osservare:
Scegliere una gabbia con sufficiente valore di carico, vedi
sezione 2.2.2, ovvero Norme 7660, 7663, 7661 e 7631
A stampo chiuso, tutti gli elementi di rotolamento dovrebbero rimanere nella precarica, il che significa che la gabbia
potrebbe sovrapporsi solo leggermente alla bussola.
La forza elastica dovrebbe essere progettata così che nella
posizione frontale (I) la molla generi una forza sufficiente
per far entrare la gabbia nella precarica, ed in posizione
posteriore (In) la forza non è troppo elevata, altrimenti la
gabbia verrebbe pressata dalla precarica.
Procédure:
Dans le processus d'itération, le guidage sera conçu à
l'aide de longueurs devant être déterminées, voir la
description suivante sur les variables d'optimisation des
longueurs.
Pour cela, les deux positions "Entrée dans la précontrainte" et "Outil fermé" doivent être analysées. Il faut
s'assurer que la cage se déplace de la moitié de la course.
Procedura:
Nel metodo per tentativi, la guida verrà progettata in
termini di lunghezza da determinare, vedi la seguente
descrizione delle variabili di ottimizzazione della lunghezza.
Per questo, le due posizioni "ingresso nella precarica" e
"stampo chiuso" devono essere analizzate. E' importante
che la gabbia si muova per metà della corsa.
Salvo modifiche
4.21
V1
Metodo per tentativi - variabili di ottimizzazione:
La posizione della gabbia è determinata dal valore (C). Per
le Norme 6640/6644, è aumentabile di 10mm. Per la
Norma 8003, la lunghezza C può essere tagliata individualmente alla lunghezza migliore possibile in base al progetto.
La bussola può essere installata a filo sulla superficie di
chiusura, ma può anche essere installata non a filo a causa
dei passi di ottimizzazione. In casi eccezionali (per es.
piastre sottili), la bussola può essere montata sporgente;
comunque, uno scarico appropriato dev'essere fornito
nella contropiastra.
La profondità di montaggio della colonna influenza il
movimento di chiusura, questa profondità determina inoltre
la posizione assiale della gabbia in stato di chiusura. E'
importante assicurarsi che la distanza di sicurezza S non
sia stata superata.
Processus d'itération - Variables d'optimisation:
La valeur (C) détermine la position de la cage. Pour la
norme 6640/6644, elle est disponible en incréments de
10mm. Pour la norme 8003, la longueur C peut être
adaptée/coupée individuellement à la longueur optimale
basée sur le concept.
La douille peut être alignée au ras de la surface de
fermeture, mais également être installé en recul en raison
des mesures d'optimisation. Dans des cas exceptionnels
(par ex. plaque mince), la douille peut être installée en
saillie, cependant, la contre-plaque doit être munie d'une
exemption appropriée.
La profondeur d'installation de la colonne influence la
course de fermeture, et donc la position axiale de la cage
en position de fermeture (Outil fermé). Il est important de
s'assurer que la distance de sécurité S ne soit pas
dépassée.
Les longueurs d'entrée en position "Entrée dans la précontrainte" doivent être prises en compte, voir Détail X, de sorte
que les distances de déplacement puissent être optimisées
avec une précision suffisante, respectivement, puissent être
étudiées:
lxs = longueur d'entrée sur la colonne, voir lx sur les
normes disponibles: 6501, 653x, 654x, 6571
lxb = longueur d'entrée sur la douille, voir lx sur les normes
disponibles: 7801, 7840, 785x, 7820.
La position axiale exacte de la rangée de billes (voir Détail
X) au niveau de la géométrie d'entrée peut être négligée.
Remarque
Les ressorts de pression sont disponibles sur demande,
voir le formulaire à la page 4.23
Salvo modifiche
Le lunghezze d'ingresso per lo stato dello stampo "Entrata
nella precarica" devono essere tenute in considerazione, vedi
dettaglio X, così che le distanze di corsa possono essere
ottimizzate con sufficiente accuratezza ed essere studiate:
lxs = lunghezza d'ingresso della colonna, vedi forma lx
delle Norme disponibili: 6501, 653x, 654x, 6571
lxb =lunghezza d'entrata della bussola, vedi forma lx delle
Norme disponibili: 7801, 7840, 785x, 7820.
L'esatta posizione assiale della fila di sfere (vedi dettaglio X)
nella geometria d'ingresso può essere trascurata.
Osservazioni
Molle a compressione sono disponibili su richiesta, vedi
forma a pag. 4.23
4.22
V1
Ressort de pression selon les spécifications du client
Molla a compressione basata su indicazioni del cliente
Ressort
Molla
Outil ouvert
Stampo aperto
d1
l1
Outil fermé
Stampo chiuso
d2
ln
Remarque:
Conception de la force du ressort par Agathon.
 Demande / Richiesta
Osservazioni:
Progettazione della forza della molla secondo Agathon.
 N° de commande / Ordine n°. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Matière de la cage / Materiale della gabbia
 Aluminium / Alluminio
Diamètre de la colonne en mm (guidage interne) /
Diametro della colonna in mm (guida interna)
d1
Diamètre intérieur de la douille en mm (guidage
externe)/
Diametro interno delle bussole in mm (guida esterna)
d2
Longueur du ressort précontraint en mm /
Lunghezza della molla precaricata in mm
l1
Longueur du ressort compressé en mm /
Lunghezza della molla caricata in mm
ln
 Laiton / Ottone
 autre / altro
Longévité / Durata di vita utile
Température ambiante max. en °C /
Max. temperatura ambiente in °C
Société / Azienda
................................................
Adresse / Indirizzo
................................................
Téléph. / Telefono
.................................................................
Télécopie / Fax
.................................................................
Lieu, Date /
.................................................................
...................................................................................
Luogo, data
.................................................................
Responsable / Responsabile
Timbre, Signature / Timbro, firma
...................................................................................
...................................................................................
Salvo modifiche
..................................................................................................
4.23
V1
3.0. Vue d'ensemble des tolérances
utilisées par AGATHON
3.0. Panoramica delle tolleranze utilizzate da AGATHON
Tolérances pour arbres/colonnes
Extrait des tolérances ISO (ISO288-1988)
Tolleranze per alberi
Sommario delle tolleranze ISO (ISO288-1988)
Diamètre
Diametro
f8
h3
h4
js4
k5
m5
n5
Dimension en mm
Dimensioni in mm
µm
µm
µm
µm
µm
µm
µm
≤3
-6
-20
0
-2
0
-3
+1.5
-1.5
+4
0
+6
+2
+8
+4
>3-6
-10
-28
0
-2.5
0
-4
+2
-2
+6
+1
+9
+4
+13
+8
> 6 - 10
-13
-35
0
-2.5
0
-4
+2
-2
+7
+1
+12
+6
+16
+10
> 10 - 18
-16
-43
0
-3
0
-5
+2.5
-2.5
+9
+1
+15
+7
+20
+12
> 18 - 30
-20
-53
0
-4
0
-6
+3
-3
+11
+2
+17
+8
+24
+15
> 30 - 50
-25
-64
0
-4
0
-7
+3.5
-3.5
+13
+2
+20
+9
+28
+17
> 50 - 80
-30
-76
0
-5
0
-8
+4
-4
+15
+2
+24
+11
+33
+20
> 80 - 120
-36
-90
0
-6
0
-10
+5
-5
+18
+3
+28
+13
+38
+23
Tolérances pour alésages
Extrait des tolérances ISO (ISO288-1988)
Diamètre
Diametro
Tolleranze per fori
Sommario delle tolleranze ISO (ISO288-1988)
F8
G7
H5
H6
JS4
K5
M5
N5
Dimension en mm
Dimensioni in mm
µm
µm
µm
µm
µm
µm
µm
µm
≤3
+20
+6
+12
+2
+4
0
+6
0
+1.5
-1.5
0
-4
-2
-6
-4
-8
>3-6
+28
+10
+16
+4
+5
0
+8
0
+2
-2
0
-5
-3
-8
-7
-12
> 6 - 10
+35
+13
+20
+5
+6
0
+9
0
+2
-2
+1
-5
-4
-10
-8
-14
> 10 - 18
+43
+16
+24
+6
+8
0
+11
0
+2.5
-2.5
+2
-6
-4
-12
-9
-17
> 18 - 30
+53
+20
+28
+7
+9
0
+13
0
+3
-3
+1
-8
-5
-14
-12
-21
> 30 - 50
+64
+25
+34
+9
+11
0
+16
0
+3.5
-3.5
+2
-9
-5
-16
-13
-24
> 50 - 80
+76
+30
+40
+10
+13
0
+19
0
+4
-4
+3
-10
-6
-19
-15
-28
> 80 - 120
+90
+36
+47
+12
+15
0
+22
0
+5
-5
+2
-13
-8
-23
-18
-33
Salvo modifiche
4.24
V1
Domaines d'application pour les guidages Aree d'applicazione per guide di scorrià roulement
mento
Médecine
Medicina
Laboratoire
Laboratori
Cosmétique
Cosmetica
Emballage
Imballaggio
Technologie de filtration
Tecnica dei filtri
Automobile
Automotive
Électronique
Elettronica
Salvo modifiche
4.25
V1
Elementi guida per costruzione di stampi per plastica
552X
Guidage principal
Guida principale
Fabrication de moules/Costruzione di stampi
Données techniques:
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
Tolérance de diamètre
d3= ISO h4
Chanfrein f8 comme aide de
centrage à l'assemblage
Dati tecnici:
Materiale: 1.3505 (100Cr6)
Durezza: 62+2HRC
Tolleranza del diametro
d3= ISO h4
Fase f8 come aiuto per il
centraggio
Conseil d'installation:
Montage dans un alésage
ISO H5
Montaggio:
Montaggio entro foro
alesato ISO H5
Divers:
Cage à rouleaux appropriée,
d1= 50, Normes 7660 et
7663
d1= 52, Norme 7660
Cage à billes appropriée,
d1= 50, Norme 7611
Retirer l'aide de montage
Varie:
Gabbia a rulli abbinata,
d1= 50, Norme 7660 e
7663
d1= 52, Norma 7660
Gabbia a sfere abbinata,
d1= 50, Norma 7611
Rimuovere l'aiuto assemblaggio
Ra 0.4
Douille de guidage avec
collerette
552X
Douille de guidage avec collerette, Guidage principal
Bussola di guida con collare, Guida principale
552X
Bussola di guida con
collare
l5
lx= 2
lx= 2
d5
d3 h4
d3 h4
Ra 0.4
d3 f8
d2
d1
55249
Ra 0.4
Ra 0.4
l4
Exemple de commande:
Douille de guidage avec collerette
d1= 50, l3= 200
55.249.167
l3
Esempio d'ordine:
Bussola di guida con collare
d1= 50, l3= 200
55.249.167
No. Art.
d1
d2
d3
d5
l3
l4
l5
55.249.167
50
58
70
78
200
179
11
55.249.168
52
60
70
78
200
179
11
Gras = dimensions préférées / Grassetto = misure preferenziali
Italique = sur demande / Corsivo = su richiesta
Salvo modifiche
4.26
V1
552X
Guidage principal
Guida principale
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
trempé par induction,
profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
Dati tecnici:
Durezza: 62+2HRC
temprata ad induzione,
profondità 1.5+1mm
d1= ISO h3
finemente rettificata
ISO H6
Montaggio:
alesato ISO H6
Divers:
Dispositif anti-chute de
cage pour extension dans
une application horizontale,
Norme 6644/8003
Longueurs spéciales sur
demande
Varie:
Sistema di ritenuta della
gabbia per estendere la
gabbia della bussola in
applicazioni orizzontali,
Norma 6644/8003
Lunghezze speciali su
richiesta
Ra 0.8
Colonne de guidage avec
collerette
552X
Colonne de guidage avec collerette, Guidage principal
Colonna di guida con collare, Guida principale
552X
Colonna di guida con
collare
10
Ra 0.4
l2
d3
-0.03
d2 -0.05
Ra ≤0.1
d2 h3
lx= 5
d1 h3
55249
l3
l1
collerette
d1= 50, l1= 348
55.249.410
Esempio d'ordine:
d1= 50, l1= 348
55.249.410
No. Art.
d1
d2
d3
l1
l2
l3
55.249.410
50
56
64
348
238
110
55.249.420
52
56
64
348
238
110
Salvo modifiche
4.27
V1
553X
Guidage de plaques d'éjecteur
Guida per piastre d'espulsione
Cage à billes en laiton avec
circlip
553X
Cage à billes en laiton avec circlip, Guidage de plaques d'éjecteur
Gabbia a sfere in ottone con anello di sicurezza, Guida per piastre d'espulsione
553X
Gabbia a sfere in ottone
con anello di sicurezza
Matière de la cage: 2.0401
(CuZn39Pb3)
Matière des billes: 1.3505
(100Cr6)
Billes selon ISO3290,
classe G10
Dati tecnici:
Materiale della gabbia:
2.0401 (CuZn39Pb3)
Materiale delle sfere: 1.3505
(100Cr6)
Sfere secondo ISO3290,
grado G10
Conseils d'installation:
Déplacer la cage, sans
dispositif de retenue de
cage, max. 50% hors de la
précontrainte. Adapter la
charge en conséquence
Déplacement de la cage =
50% de la course
Montaggio:
Muovere la gabbia, senza il
sostegno della gabbia, al di
fuori della precarica al
massimo al 50%. Il carico
deve essere adattato di
conseguenza
Movimento della gabbia =
50% della corsa
Divers:
Dimensions spéciales sur
demande
Cages spéciales avec billes
en matière inoxydable
disponibles sur demande
Varie:
Dimensioni speciali su
richiesta
Gabbie speciali in materiale
inossidabile fornibile su
richiesta
d1
l2
d2
55350
l1
Esempio d'ordine:
d1= 18, l1= 45
55.350.030
Cage à billes en laiton
d1= 18, l1= 45
55.350.030
No. Art.
d1
d2
l1
l2
55.350.010
12
16
40
3
55.350.030
18
24
45
2.5
55.350.050
18
24
71
3
Salvo modifiche
4.28
V1
553X
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
d3= ISO h4
Dati tecnici:
Durezza: 62+2HRC
d3= ISO h4
centraggio
ISO H5
Montaggio:
alesato ISO H5
Ra 0.4
Ra 0.4
collerette
553X
Douille de guidage avec collerette, Guidage de plaques d'éjecteur
Bussola di guida con collare, Guida per piastre d'espulsione
553X
Bussola di guida con
collare
6 ±0.05
lx= 1.5
lx= 1.5
Ra 0.4
d1
d2
d3 k6
d3 f8
d5
Ra 0.4
l2
d3 h4
55350
l3
l1
d1= 18, l1= 34
55.350.100
Esempio d'ordine:
Bussola di guida con collare
d1= 18, l1= 34
55.350.100
No. Art.
d1
d2
d3
d5
l1
l2
l3
55.350.090
12
16
22
26
24
18
6
55.350.100
18
24
30
35
34
23
11
Salvo modifiche
4.29
V1
6500 6501
6500 6501
6500 6501
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
≤ ø12 trempé à cœur
> ø12 trempé par induction, profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
Dati tecnici:
Durezza: 62+2HRC
≤ ø12 a tutta tempra
> ø12 temprata ad
induzione, profondità
1.5+1mm
d1= ISO h3
centraggio
ISO N5
Montaggio:
Pressare entro foro alesato
ISO N5
d1 = ø12
l1
Ra ≤0.05
d1 h3
6500/1
~0.4x45°
~0.4x45°
lx
d1 = ø18
d1 f8
d1 h3
Ra ≤0.05
l1
Colonne de guidage
d1= 18, l1= 125
6500.018.125
Esempio d'ordine:
Colonna di guida
d1= 18, l1= 125
6500.018.125
lx = 5mm
No. Art.
d1
l1
6501.012.060
12
60
6501.012.080
80
6501.012.100
100
6501.012.120
120
6501.012.140
140
6501.012.160
160
6501.012.180
180
6500.018.125
18
125*
6500.018.160
160*
6500.018.200
200*
Salvo modifiche
* = Longueurs spéciales sur demande
* = Lunghezze speciali su richiesta
4.30
V1
6501
Colonnes de guidage
Colonne di guida
6501
6501
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
Dati tecnici:
Durezza: 62+2HRC
profondità 1.5+1mm
d1= ISO h3
centraggio
ISO N5
Montaggio:
Pressare entro foro alesato
ISO N5
6501
lx
d1 f8
d1 h3
Ra ≤0.05
l1
Colonne de guidage
d1= 32, l1= 200
6501.032.200
Esempio d'ordine:
Colonna di guida
d1= 32, l1= 200
6501.032.200
lx = 5mm
No. Art.
d1
l1
No. Art.
d1
l1
6501.020.112
20
112
6501.032.125
32
125
6501.020.125
125
6501.032.140
140
6501.020.140
140
6501.032.160
160
6501.020.160
160
6501.032.180
180
6501.020.180
180
6501.032.200
200
6501.020.200
200
6501.032.224
224
6501.020.224
224
6501.032.250
250
6501.032.280
280
6501.032.315
315
6501.025.125
6501.025.140
25
125
140
6501.025.160
160
6501.040.160
6501.025.180
180
6501.040.180
180
6501.025.200
200
6501.040.200
200
6501.025.224
224
6501.040.224
224
6501.025.250
250
6501.040.250
250
6501.025.280
280
6501.040.280
280
6501.040.315
315
6501.040.400
400
40
160
Salvo modifiche
4.31
V1
6509
Colonnes de guidage
Colonne di guida
avec alésage pour dispositif anti-chute de cage
6509
Colonne de guidage lisse avec alésage pour dispositif anti-chute de cage
6509
Colonna di guida liscia con foro per porta-gabbia
Colonna di guida liscia con
foro per porta-gabbia
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
Dati tecnici:
Durezza: 62+2HRC
profondità 1.5+1mm
d1= ISO h3
centraggio
ISO N5
Montaggio:
alesato ISO N5
Divers:
cage, voir Norme 6644
Varie:
Porta-gabbia, vedi Norma
6644
lx
d1 h3
Ra ≤0.05
d1 f8
6509
l1
Colonne de guidage avec alésage pour dispositif anti-chute
de cage
d1= 32, l1= 200
6509.032.200
Esempio d'ordine:
Colonna di guida con foro per
porta-gabbia
d1= 32, l1= 200
6509.032.200
No. Art.
d1
l1
6509.032.140
32
140
6509.032.160
160
6509.032.180
180
6509.032.200
200
6509.032.224
224
6509.032.250
250
6509.032.280
280
6509.032.315
315
6509.040.160
40
lx = 5mm
No. Art.
d1
l1
160
6509.040.180
180
6509.040.200
200
6509.040.224
224
6509.040.250
250
6509.040.280
280
6509.040.315
315
6509.040.400
400
Salvo modifiche
4.32
V1
6541 6542
Colonnes de guidage
Colonne di guida
avec taraudage
6541 6542
Colonne de guidage lisse avec taraudage
Colonna di guida liscia con foro filettato
6541 6542
Colonna di guida liscia con
foro filettato
Matière: 1.3505 (100Cr6),
1.7131 (16MnCr5)
Dureté: 62+2HRC
profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
Dati tecnici:
Materiale: 1.3505 (100Cr6),
1.7131 (16MnCr5)
Durezza: 62+2HRC
profondità 1.5+1mm
d1= ISO h3
centraggio
ISO M5
Montaggio:
alesato ISO M5
Divers:
Dispositif de retenue de
cage fixe, voir Norme 8003
Varie:
Porta-gabbia fisso, vedi
Norma 8003
No. Art.
d1
d7
20
M8x20
d1 h3
d1 h3
lx = 5mm
No. Art.
d1
d7
6542.032.125
32
M8x20
6542.020.125
125
6542.032.140
140
6542.020.140
140
6542.032.160
160
6542.020.160
160
6542.032.180
180
6542.020.180
180
6542.032.200
200
654_.020.200
200
6542.032.224
224
6542.020.224
224
6542.032.250
250
654_.032.280
280
654_.032.315
315
25
M8x25
125
lx
Ra ≤0.05
112
6542.025.125
l1
l1
6542
Esempio d'ordine:
Colonna di guida
d1= 32, l1= 160
foro filettato sul lato di inserimento
6541.032.160
foro filettato su entrambi i lati
6542.032.160
6542.020.112
Ra ≤0.05
d1 f8
Colonne de guidage
d1= 32, l1= 160
taraudage côté insertion
6541.032.160
taraudage des deux côtés
6542.032.160
lx
6541
d7 Taraudage / Filetto
654X
l1
6542.025.140
140
6540.025.150
150
6542.040.160
6542.025.160
160
654_.040.180
180
654_.025.180
180
6542.040.200
200
6542.025.200
200
6542.040.224
224
6542.025.224
224
6542.040.250
250
654_.025.250
250
6542.040.280
280
6542.025.280
280
6542.040.315
315
654_.040.400
400
40
M8x20
No. Art.
d1
d7
l1
125
160
Salvo modifiche
4.33
V1
6571 6578
Colonnes de guidage
Colonne di guida
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
d2= ISO js4
Dati tecnici:
Durezza: 62+2HRC
profondità 1.5+1mm
d1= ISO h3
d2= ISO js4
centraggio
ISO K5
Montaggio:
alesato ISO K5
Contenu de livraison incl.:
3 brides
No. Art. 8001.000.001
3 vis
No. Art. 070.00.580
Condizioni di fornitura incl.:
3 bride
Art. No. 8001.000.001
3 viti
Art. No. 070.00.580
Ra 0.4
collerette
6571 6578
6571 6578
Colonna di guida con
collare
lx
Ra ≤0.1
Ra 0.4
d1 h3
d5
d2 js4
M8x20
M6
l1
l2
M8x20
l4
Divers:
Varie:
Rondelles de montage sur
Rondelle di fissaggio su
demande
richiesta
Norme 6578 dispositif de
Norma 6578 per portaretenue de cage fixe, Norme
gabbia, Norma 8003 su
8003 sur demande
richiesta
collerette
d1= 32, l1= 180
6571.032.180
6
d4
d2 f8
6571
6578
Esempio d'ordine:
d1= 32, l1= 180
6571.032.180
8003
lx = 5mm
No. Art.
d1
d2
d4
d5
l1
l2
l4
No. Art.
d1
d2
d4
d5
l1
l2
l4
6571.020.100
20
20
42
25
100
23
123
6571.032.112
32
32
56
40
112
37
149
6571.020.125
125
148
6571.032.125
125
162
6571.020.160
160
183
6571.032.140
140
177
6571.020.180
180
203
6571.032.160
160
197
6571.032.180
180
217
130
6571.032.200
200
237
6571.025.112
6571.025.100
112
142
6571.032.224
224
261
6571.025.125
125
155
6571.032.250
250
287
6571.025.140
140
170
6571.032.280
280
317
6571.025.160
160
190
6571.025.180
180
210
6571.040.125
6571.025.200
200
230
6571.040.140
140
177
6571.025.224
224
254
6571.040.160
160
197
6571.040.180
180
217
6571.040.200
200
237
6571.040.224
224
261
6571.040.250
250
287
6571.040.280
280
317
25
25
48
32
100
30
40
40
66
50
125
37
162
Salvo modifiche
4.34
V1
6579
Colonnes de guidage
Colonne di guida
Dati tecnici:
Durezza: 62+2HRC
profondità 1.5+1mm
d1= ISO h3
d2= ISO js4
centraggio
ISO K5
Montaggio:
alesato ISO K5
3 brides
No. Art. 8001.000.001
3 vis
No. Art. 070.00.580
3 bride
Art. No. 8001.000.001
3 viti
Art. No. 070.00.580
Divers:
cage, voir Norme 6644
Varie:
Porta-gabbia, vedi Norma
6644
collerette
d1= 32, l1= 180
6579.032.180
Esempio d'ordine:
d1= 32, l1= 180
6579.032.180
d2
d4
d5
l1
l2
l4
32
32
56
40
125
37
162
6579.032.140
140
177
6579.032.160
160
197
6579.032.180
180
217
6579.032.200
200
237
6579.032.224
224
261
6579.032.250
250
287
6579.032.280
280
317
66
50
125
37
Ra 0.4
l2
M8x20
l1
l4
M6
lx = 5mm
d1
40
Ra ≤0.1
d4
d2 f8
lx
No. Art.
40
d2 js4
6
6579.032.125
6579.040.125
Ra 0.4
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
profondeur 1.5+1mm
d1= ISO h3
rectifié superfin
d2= ISO js4
d5
collerette et alésage pour
dispositif anti-chute de
cage Norme 6644
6579
Colonne de guidage avec collerette et alésage pour dispositif anti-chute de cage 6644
6579
Colonna di guida con collare e foro per porta-gabbia Norma 6644
Colonna di guida con collare e foro per porta-gabbia
Norma 6644
d1 h3
6579
No. Art.
d1
d2
d4
d5
l1
l2
l4
162
6579.040.140
140
177
6579.040.160
160
197
6579.040.180
180
217
6579.040.200
200
237
6579.040.224
224
261
6579.040.250
250
287
6579.040.280
280
317
Salvo modifiche
4.35
V1
6644
Dispositifs de retenue de cage
Dispositivi anticaduta gabbia
cage mobile (breveté)
6644
Dispositif anti-chute de cage mobile (CRS) - Norme Agathon
6644
Dispositivo anticaduta mobile (CRS) - Norma Agathon
Dispositivo anticaduta
mobile (brevettato)
En alliage léger
Dati tecnici:
In lega leggera
Pour les applications où la
cage sort complètement de
la douille lors de l'ouverture
et où un système de
retenue fixe n'aurait pas
assez de place
La bague de retenue doit
être retirée dans les cages
en aluminium
Le ressort doit être dimensionné en fonction de
l'application
Pour une température
ambiante de max. 180°C.
Pour une température
ambiante de max. 80°C,
utiliser la Norme 6640
Montaggio:
Per applicazioni in cui la
gabbia esce completamente dalla bussola, e dove
manca lo spazio per un
sostegno fisso
Per gabbie in alluminio,
rimuovere l'anello antiscivolamento della gabbia
La dimensione della molla
deve essere adattata in
base all'applicazione
Per una temperatura
ambiente massima di
180°C. Per una temperatura
ambientale massima di
80°C, utilizzare la Norma
6640
Divers:
Pour montage dans des
colonnes de Normes 6509
et 6579
Note: pour la conception,
voir le point 2.2.3.
Varie:
Per montaggio su colonne
delle Norme 6509 e 6579
Disp. anti-chute de cage pour
colonne de guidage ø32mm
d1= 32, C= 30
6644.032.030
Esempio d'ordine:
Dispositivo anticaduta per
colonna di guida ø32mm
d1= 32, C= 30
6644.032.030
No. Art.
Bague de retenue
Anello di ritegno
SW 4mm
3
d1
6644
C
min. 25
d2
l
Nota: per la progettazione,
vedere la sezione 2.2.3.
d1
d2
C
l (longueur de la cage/lunghezza della gabbia)
6644.xxx.015
32/40/50/63
d1+4
15
minimum 40
6644.xxx.030
32/40/50/63
30
minimum 55
6644.xxx.040
32/40/50/63
40
minimum 65
6644.xxx.050
32/40/50/63
50
minimum 75
6644.xxx.060
32/40/50/63
60
minimum 85
6644.xxx.070
32/40/50/63
70
minimum 95
Salvo modifiche
4.36
V1
7611
Cages à billes
Gabbie a sfere
Dati tecnici:
3.1645 (AlCuMgPb)
(100Cr6)
grado G10
K = Numero di sfere
C = Carico in N per gabbia
a sfere (valore standard)
Divers:
Cages à billes en matière
spéciale ou dimensions
spéciales sur demande
Dimensions possibles:
d1 jusqu'à 500mm
l2 jusqu'à 775mm (dépend
de d1)
Cages spéciales avec billes
en matière inoxydable
disponibles sur demande
Retirer, éventuellement,
l'aide de montage
Varie:
Gabbie a sfere in materiale
speciale o dimensioni
speciali su richiesta
Dimensioni possibili:
d1 fino a 500mm
l2 fino a 775mm (a seconda
del d1)
Gabbie con sfere in
materiale inossidabile
disponibili su richiesta
Eventualmente, è possibile
rimuovere l'anello antiscivolamento
Cage à billes en aluminium
d1= 32, l2= 65
7611.032.065
Esempio d'ordine:
Gabbia a sfere in alluminio
d1= 32, l2= 65
7611.032.065
d1
(AlCuMgPb)
(100Cr6)
classe G10
K = Nombre de billes
C = Charge en N par cage à
billes (valeur indicative)
d2
Cage à billes en aluminium
avec aide de montage
(sertissage breveté)
7611
Cage à billes en aluminium avec aide de montage
7611
Gabbia a sfere in alluminio con aiuto per il montaggio
Gabbia a sfere in alluminio
con aiuto per il montaggio
(cianfrinatura brevettata)
7611
l2
No. Art.
d1
d2
l2
K
C
No. Art.
d1
d2
l2
K
C
7611.020.030
20
26
30
96
1271
7611.032.045
32
40
45
144
3762
35
112
1482
7611.032.052
52
162
4232
7611.020.035
7611.020.043
43
144
1906
7611.032.065
65
216
5643
7611.020.050
50
176
2330
7611.032.074
74
252
6583
7611.020.057
57
208
2753
7611.032.080
80
270
7054
7611.020.065
65
240
3177
7611.032.090
90
306
7994
7611.020.072
72
272
3600
7611.032.100
100
342
8935
7611.020.082
82
304
4024
7611.032.110
110
378
9875
7611.032.121
121
414
10816
35
126
1868
7611.025.043
43
162
2402
7611.040.060
60
220
6328
7611.025.052
52
198
2936
7611.040.065
65
240
6903
7611.025.060
60
252
3736
7611.040.075
75
280
8054
7611.025.035
25
31
40
48
7611.025.067
67
270
4003
7611.040.085
85
320
9205
7611.025.077
77
324
4804
7611.040.100
100
380
10930
7611.025.084
84
360
5338
7611.040.115
115
440
12656
7611.025.100
100
432
6405
7611.040.125
125
480
13807
7611.025.108
108
468
6939
7611.040.134
134
520
14957
Salvo modifiche
4.37
V1
7631
Cages à billes
Gabbie a sfere
Cage à billes en laiton avec
circlip
(sertissage breveté)
7631
Cage à billes en laiton avec circlip
Gabbia a sfere in ottone con anello di sicurezza
7631
con anello di sicurezza
(cianfrinatura brevettata)
(CuZn39Pb3)
(100Cr6)
classe G10
K = Nombre de billes
billes (valeur indicative)
Dati tecnici:
2.0401 (CuZn39Pb3)
(100Cr6)
grado G10
K = Numero di sfere
a sfere (valore standard)
Divers:
Dimensions spéciales sur
demande
Dimensions possibles:
d1 jusqu'à 500mm
l2 jusqu'à 775mm (dépend
de d1)
Cages avec billes en
matière inoxydable disponibles sur demande
Varie:
Dimensioni speciali su
richiesta
Dimensioni possibili:
d1 fino a 500mm
l2 fino a 775mm (a seconda
del d1)
Gabbie con sfere in
materiale inossidabile
fornibile su richiesta
d1
l3
d2
7631
l2
Cage à billes en laiton
d1= 25, l2= 60
7631.025.060
Esempio d'ordine:
d1= 25, l2= 60
7631.025.060
No. Art.
d1
d2
l2
l3
K
No. Art.
d1
d2
l2
l3
K
7631.020.050
20
26
50
3
176
2330
C
7631.040.060
40
48
60
4
220
6328
C
7631.020.072
72
272
3600
7631.040.065
65
240
6903
7631.020.082
82
304
4024
7631.040.075
75
280
8054
7631.040.080
80
300
8629
7631.025.052
25
31
52
3.5
198
2936
7631.040.085
85
320
9205
7631.025.060
60
252
3736
7631.040.100
100
380
10930
7631.025.067
67
270
4003
7631.040.115
115
440
12656
7631.025.077
77
324
4804
7631.040.125
125
480
13807
7631.040.134
134
520
14957
7631.025.084
84
360
5338
7631.025.100
100
432
6405
162
4232
7631.032.052
32
40
52
4
7631.032.065
65
216
5643
7631.032.074
74
252
6583
7631.032.080
80
270
7054
7631.032.090
90
306
7994
7631.032.100
100
342
8935
7631.032.121
121
414
10816
Salvo modifiche
4.38
V1
Cages à rouleaux
Gabbie a rulli
Différents rouleaux
Differenti tipi di rulli
Norme 7660
Rouleau Agathon
Norma 7660
Rulli Agathon
Norme 7663
Rouleau profilé
Norma 7663
Rulli profilati
Critères de sélection:
Charge
Vitesse de course
Accélération
Limite de la course
Criteri di selezione
Carico
Velocità della corsa
Accelerazione
Limite della corsa
Salvo modifiche
4.39
V1
7660
Cages à rouleaux
Gabbie a rulli
7660
Cage à rouleaux en aluminium avec aide de montage
Gabbia a rulli in alluminio con dispositivo anticaduta
7660
Cage à rouleaux en alumiGabbia a rulli in alluminio
nium avec aide de montage con dispositivo anticaduta
7660
Exécution:
Poche de retenue et
sertissage (brevet) pour un
jeu des rouleaux contrôlé et
moins de friction
Esecuzione:
Tasca di ritenzione brevettata e metodo di cianfrinatura
per un gioco dei rulli
controllato ed un minor
attrito.
Divers:
Retirer, éventuellement,
l'aide de montage
Cages à rouleaux en
dimensions spéciales sur
demande
Cage avec rouleaux profilés
pour charges très élevées,
voir Norme 7663
Varie:
Possibilità eventuale di
rimuove l'anello anticaduta
Gabbie a rulli in dimensioni
speciali su richiesta
Gabbie a rulli con rulli
profilati per carichi estremamente elevati, vedi Norma
7663
l4
l3
d1
Dati tecnici:
3.1645 (AlCuMgPb)
Materiale dei rulli: 1.3505
(100Cr6)
R = Numero di rulli
a rulli (valore standard)
l3 non munita di rulli
d2
(AlCuMgPb)
Matière des rouleaux:
1.3505 (100Cr6)
R = Nombre de rouleaux
rouleaux (valeur indicative)
l3 pas équipé de rouleaux
l2
Rouleau Agathon /
Rullo Agathon
Cage à rouleaux en aluminium
d1= 20, l2= 73
7660.020.073
Esempio d'ordine:
Gabbia a rulli in alluminio
d1= 20, l2= 73
7660.020.073
No. Art.
d1
d2
l2
l3
l4
R
C
No. Art.
d1
d2
l2
l3
l4
R
C
7660.020.049
20
26
49
-
-
40
4200
7660.040.059
40
48
59
-
-
72
9400
7660.020.057
57
-
-
48
5000
7660.040.075
75
-
-
96 12600
7660.020.064
64
-
-
56
5900
7660.040.085
85
13
37
96 12600
7660.020.073
73
-
-
64
6700
7660.040.100
100
13
45
120 15700
7660.040.115
115
11
53
144 18900
140
20
61
224 30700
180
60
61
224 30700
140
20
61
224 30700
7660.025.049
49
-
-
40
4500
7660.025.057
57
-
-
48
5500
7660.050.140
7660.025.073
73
-
-
64
7300
7660.050.180
7660.025.081
81
-
-
72
8200
7660.025.095
95
11
45
80
9100
57
-
-
72
8900
7660.032.065
65
-
-
84 10400
7660.032.075
75
-
-
96 11900
7660.032.080
80
8
37
96 11900
7660.032.085
85
13
37
96 11900
7660.032.100
100
13
45
120 14900
7660.032.057
25
32
31
40
7660.052.140
50
52
58
60
Salvo modifiche
4.40
V1
7663
Cages à rouleaux
Gabbie a rulli
(CuZn39Pb3)
Matière des rouleaux:
1.3505 (100Cr6)
R = Nombre de rouleaux
rouleaux (valeur indicative)
Entièrement équipée de
rouleaux
Dati tecnici:
2.0401 (CuZn39Pb3)
Materiale dei rulli: 1.3505
(100Cr6)
R = Numero di rulli
a rulli (valore standard)
Interamente fornita di rulli
Exécution:
Poche de retenue et
sertissage (brevet) pour un
jeu des rouleaux contrôlé et
moins de friction
Esecuzione:
Tasca di ritenzione e
sistema di cianfrinatura
brevettati per un gioco dei
rulli controllato ed un
minimo attrito.
Conseil d'utilisation:
Course limitée
(jusqu'à env. 40m/mn)
Consigli d'applicazione:
Velocità della corsa limitata
(fino a circa 40m/min)
Divers:
Cages à rouleaux en
dimensions spéciales sur
demande
Varie:
Gabbie a rulli con dimensioni speciali su richiesta
l2
d2
Cage à rouleaux en laiton
avec circlip
7663
Cage à rouleaux en laiton avec circlip
7663
Gabbia a rulli in ottone con anello di sicurezza
Gabbia a rulli in ottone con
anello di sicurezza
d1
7663
l3
Rouleau profilé /
Rulli profilati
Esempio d'ordine:
Gabbia a rulli in ottone
d1= 25, l2= 95
7663.025.095
Cage à rouleaux en laiton
d1= 25, l2= 95
7663.025.095
No. Art.
d1
d2
l2
l3
7663.025.095
25
31
95
3.5
100
R
22500
C
7663.032.075
32
40
75
4
84
24150
7663.032.085
85
96
27600
7663.032.105
105
120
34500
128
37600
7663.040.100
40
48
100
4
7663.040.115
115
160
47000
7663.040.165
165
240
70500
234
68900
324
95400
7663.050.140
50
7663.050.185
58
140
185
4
No. Art.
d1
d2
l2
l3
R
C
Salvo modifiche
4.41
V1
7801 7804
Douille de guidage lisse
avec rainures pour colle
Douille de guidage lisse avec rainures pour colle pour guid. roulant
7801 7804
Bussola di guida liscia con scanalature per la colla per guida a rotolamento
7801 7804
Bussola di guida liscia con
scanalature per la colla
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
d3= ISO js4
Dati tecnici:
Durezza: 62+2HRC
d3= ISO js4
centraggio
Pousser dans un alésage
ISO H5/JS4 (H6), (ajustement de transition) et
sécuriser avec circlip(s)
Ne pas emmancher la
douille de guidage, sinon le
diamètre intérieur rétrécit et
un réusinage est nécessaire
Montaggio:
Incollare nel foro di alloggiamento ISO H5/JS4 (H6),
(accoppiamento incerto) ed
assicurare con anello/i di
sicurezza
Consigliamo di non
pressare la bussola di
guida, in quanto ciò
restringerebbe il diametro
interno e renderebbe
necessaria un'ulteriore
lavorazione
Divers:
Version à emmancher sur
demande
Version avec circlip extérieur
sur demande (voir page
4.18)
Varie:
Esecuzione da pressare su
richiesta
Con anello di sicurezza su
richiesta (vedi pag. 4.18)
Douille de guidage
d1= 20, l1= 77
7801.020.077
Esempio d'ordine:
Bussola di guida
d1= 20, l1= 77
7801.020.077
d3 js4
d1
d2
l6
d3 f8
780X
lx
lx
l1
lx = 2mm
No. Art.
d1
d2
d3
l1
l6
No. Art.
d1
d2
d3
l1
l6
7801.020.030
20
26
32
30
4
7801.032.047
32
40
48
47
7
37
5
7801.032.060
60
7
7801.020.037
7801.020.047
47
7
7801.032.077
77
7
7804.020.054
*54
7
7804.032.087
*87
7
7801.020.060
60
7
7801.032.095
95
7
7804.020.069
*69
7
7801.020.077
77
7
60
7
7801.040.077
77
7
7801.025.037
25
7801.025.047
31
40
7801.040.060
48
58
37
5
7804.040.087
*87
7
47
7
7801.040.095
95
7
7801.040.120
120
7
7801.025.060
60
7
7804.025.069
*69
7
7801.025.077
77
7
7801.025.095
*95
7
Salvo modifiche
40
* = Grandeur resp. longueur en-dehors de ISO/DIN
* = Dimensione, ovvero lunghezza non ISO/DIN
4.42
V1
7820
Dati tecnici:
Durezza: 62+2HRC
d3= ISO n5
centraggio
Pousser dans l'alésage
(ajustement de glissement)
et sécuriser avec circlip(s)
Ne pas emmancher la
douille de guidage, sinon le
diamètre intérieur rétrécit et
un réusinage est nécessaire
Montaggio:
Incollare nel foro di alloggiamento (accoppiamento
scorrevole) ed assicurare
con anello/i di sicurezza
Consigliamo di non
pressare la bussola di
guida, in quanto ciò
restringerebbe il diametro
interno e renderebbe
necessaria un'ulteriore
lavorazione
Divers:
Version à emmancher sur
demande
Version avec circlip extérieur
sur demande (voir page
4.18)
Varie:
Esecuzione da pressare su
richiesta
Con anello di sicurezza su
richiesta (vedi pag. 4.18)
Douille de guidage
d1= 40, l1= 79
7820.040.079
Esempio d'ordine:
Bussola di guida
d1= 40, l1= 79
7820.040.079
No. Art.
d1
d2
d3
l1
25
31
48
79
7820.032.079
32
40
56
79
7820.032.094
94
7820.032.109
109
40
48
65
d1
lx
lx
l1
lx = 2mm
7820.025.079
7820.040.079
d3 n5
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
d3= ISO n5
d2
Douille de guidage lisse,
paroi épaisse
Douille de guidage lisse pour guid. roulant, paroi épaisse
7820
Bussola di guida liscia per guida a rotolamento, con parete spessa
7820
Bussola di guida liscia, con
parete spessa
7820
No. Art.
d1
d2
d3
l1
79
7820.040.094
94
7820.040.109
109
7820.040.129
129
Salvo modifiche
4.43
V1
7840
Matière: 1.3505 (100Cr6)
Dureté: 62+2HRC
d3= ISO js4
Dati tecnici:
Durezza: 62+2HRC
d3= ISO js4
centraggio
ISO H5 (H6)
Montaggio:
alesato ISO H5 (H6)
3 brides
No. Art. 8001.000.001
3 vis
No. Art. 070.00.580
3 bride
Art. No. 8001.000.001
3 viti
Art. No. 070.00.580
Divers:
Conception spéciale, avec
collerette et d3 rectifiés des
deux côtés pour le montage
entre les plaques, sur
demande
Varie:
Particolare design, con
colletto e d3 levigato da
entrambe le parti per il
montaggio tra le piastre, su
richiesta
Ra 0.4
collerette, paroi mince
7840
Douille de guidage avec collerette pour guid. roulant, paroi mince
7840
Bussola di guida con collare per guida a rotolamento, parete sottile
Bussola con collare, parete
sottile
d4
lx
d1
d2
d5
d3 js4
Ra 0.4
d3 f8
7840
lx
l2
M6
6
l1
d1= 20, l1= 42
7840.020.042
Esempio d'ordine:
Bussola con collare
d1= 20, l1= 42
7840.020.042
No. Art.
d1
d2
d3
d4
d5
l1
l2
7840.020.042
20
26
33
55
39
42
30
50
38
50
38
60
48
63
48
76
61
63
48
76
61
7840.020.050
7840.025.050
25
31
38
60
44
7840.025.060
7840.032.063
32
40
48
70
54
7840.032.076
7840.040.063
40
48
56
78
7840.040.076
62
Salvo modifiche
4.44
V1
7990
Système de centrage cylindrique fin
d4
Esempio d'ordine:
d1= 15, l1= 49.5
7990.015.049
l5
a1
d1= 15, l1= 49.5
7990.015.049
l1
d3
d5
Varie:
Per la rimozione, vedi kit
d'estrazione - Norma 8020
Ra 0.4
Ra ≤0.1
M6
Divers:
Pour le démontage voir le
jeu d'extraction Norme
8020
Ra 0.4
d1 h3
Dati tecnici:
Materiale degli elementi
guida:
d1 > 25mm: 1.3505
(100Cr6), temprato
62-64HRC,
d1 ≤ 25mm: 1.7131
(16MnCr5), temprato
61-63HRC
d1= ISO h3
d3= ISO js4
Montaggio:
alesato ISO H5 (H6)
2 bride
Art. No. 8001.000.001
2 viti
Art. No. 070.00.580
d7
Matière des éléments de
guidage:
d1 > 25mm: 1.3505
(100Cr6), trempé
62-64HRC,
d1 ≤ 25mm: 1.7131
(16MnCr5), trempé
61-63HRC
d1= ISO h3
rectifié superfin
d3= ISO js4
ISO H5 (H6)
2 brides
No. Art. 8001.000.001
2 vis
No. Art. 070.00.580
d3 js4
(brevet en instance)
Ra 0.4
7990
7990
Sistema di centraggio
cilindrico fine (in attesa di
brevetto)
7990
22
6
27 *
l3
l4
l2
CO = Charge statique (N) / capacità di carico statico (N)
C = Charge dynamique (N) / capacità di carico dinamico (N)
No. Art.
d1
d3
d4
d5
d7
a1
l1
7990.015.049
15
28
52
36
6.8
69
49.5
l2
l3
l4
l5
C
CO
22.5
12
51.5
~ 14
1400
4700
7990.025.054
25
40
64
48
8.5
81
54
27
12
55.5
~ 18
2150
10800
7990.032.057
32
48
70
54
8.5
87
57
30
12
59.5
~ 20
2750
13800
Salvo modifiche
4.45
V1
8001
Accessoires
Accessori
Bride
8001
8001
Bride
Matière: 1.0718
(9SMnPb28)
Traitement Tenifer
Usinée excentrique
Dati tecnici:
Materiale: 1.0718
(9SMnPb28)
Trattamento Tenifer
Tornite eccentricamente
Contenu de livraison:
Sans vis (No. Art.
070.00.580, M6x16), doit
être commandée séparément si nécessaire
Condizioni di fornitura:
Senza vite (Art. No.
070.00.580, M6x16), se
necessaria, deve essere
ordinata separatamente
8001
Bride
Bride
11
11
1.5
6.6
ø16
ø10.5
ø19
6
-0.05
6 -0.15
Bride
8001.000.001
Esempio d'ordine:
Bride
8001.000.001
No. Art.
pour Norme / per Norma
8001.000.001
6571, 6579, 6901, 6902, 6904, 7161, 7162,
7164, 7851-7856
Salvo modifiche
4.46
V1
8003
Dispositifs de retenue de cage
Dispositivi anticaduta gabbia
cage fixe
8003
Dispositif anti-chute de cage fixe
8003
Sostegno fisso per la
gabbia
Matière: 1.0718
(9SMnPb28)
Dati tecnici:
Materiale: 1.0718
(9SMnPb28)
Utilisation avec colonnes de
guidage Normes 6541 et
6542
Le dispositif de retenue de
cage peut être utilisé pour
toutes les cages à billes et à
rouleaux. La valeur C doit
être d'env. la moitié de la
longueur de la cage utilisée
(ajuster la longueur si
nécessaire)
Le dispositif de retenue de
cage, avec ressort de
pression, positionne la cage
et permet un désengagement complet hors de la
douille de guidage (précontrainte)
Montaggio:
Applicazione con colonne
Norme 6541 e 6542
Il sostegno per la gabbia
può essere utilizzato per
gabbie a sfere e rulli. Il
valore C del sostegno
dovrebbe essere ca. la metà
della lunghezza della gabbia
scelta (accorciare se
necessario)
Il sostegno fisso, insieme
alla molla di pressione,
posiziona la gabbia e
consente l'uscita completa
dalla bussola di guida
l
d1
d3
d4
d5
C
d2
8003
k
Dispositif anti-chute de cage
fixe
d1= 32
8003.032.054
Esempio d'ordine:
d1= 32
8003.032.054
No. Art.
d1
d2
d3
d4
d5
l
C
k
8003.020.037
20
25.5
19
8.4
15
40
37
9
8003.025.045
25
30.5
24
8.4
15
48
45
9
8003.032.054
32
39.0
31
8.4
15
58
54
9
8003.040.064
40
47.0
39
8.4
15
68
64
9
8003.050.064
50
57.0
49
8.4
15
68
64
9
Salvo modifiche
4.47
V1
8020
Accessoires
Accessori
8020
8020
Kit d'estrazione
Kit d'estrazione
Contenu de la mallette:
3 extracteurs
2 adaptateurs
1 marteau
Contenuto della valigetta:
3 pinze
2 adattatori
1 martello
Conseil d'utilisation:
Pour un démontage facile
des colonnes et douilles de
centrage, Norme 7990
Consigli d'applicazione:
Per rimuovere facilmente le
colonne e le bussole di
centraggio, Norme 7990
8020
Douille de centrage
Bussola di centraggio
Extracteur
Pinza
Adaptateur
Adattatore
Marteau
Martello
230
Colonne de centrage
Colonna di centraggio
8020.000.000
Esempio d'ordine:
Kit d'estrazione
8020.000.000
No. Art.
Description du jeu d'outils / Descrizione del kit
8020.000.000
Mallette avec 3 extracteurs, 2 adaptateurs et 1 marteau / Valigetta con 3 pinze, 2 adattatori e 1 martello
Salvo modifiche
4.48
V1

4.01 Éléments de guidage pour la fabrication de moules d`injection

Transcript

Documenti analoghi

porta accessori per artisti artist accessory stand porta

Easy Chair design Jerszy Seymour • image p-240

WYTT W ater Cooled / Turbocor

Armadi per computer / Closet for PC / Armoire pour ordinateur

Éléments de guidage pour la fabrication de moules d

120×160 Merveilles 16

Scarica allegato PDF

def disegni - Planetaria Hotels

Raviolatrice RA 160

Messersì M-28 K / M

Area: gioia e rivoluzione Pink Floyd Il punk: costretti a sanguinare
