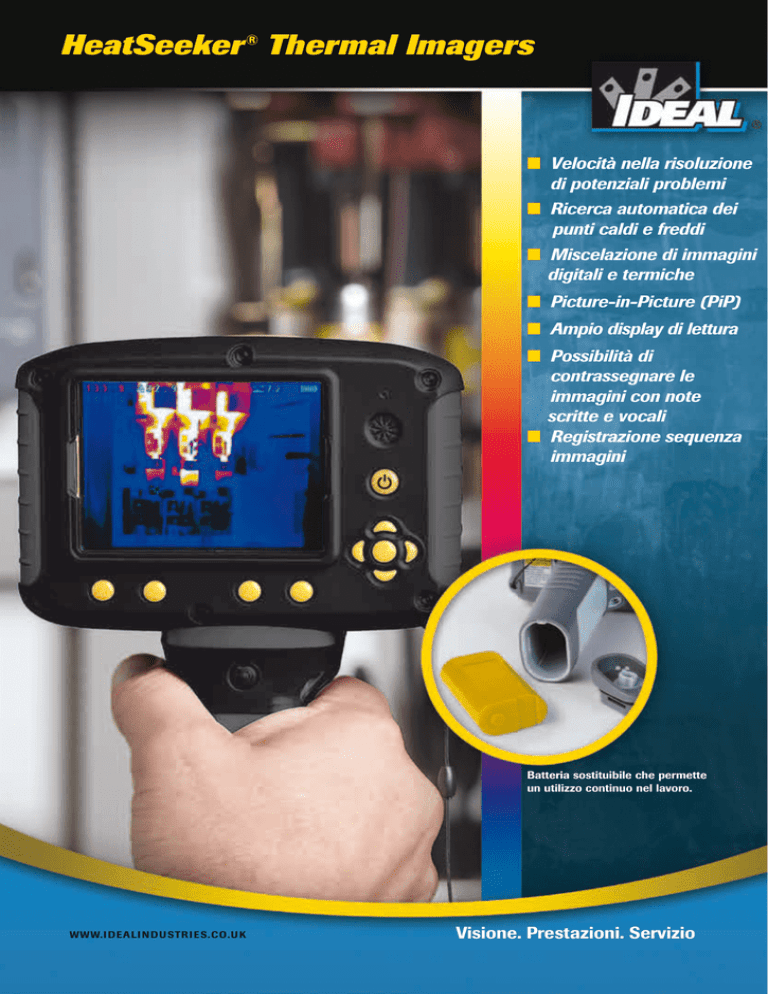

HeatSeeker® Thermal Imagers

HeatSeeker® Thermal Imagers
n Velocità nella risoluzione
di potenziali problemi
n Ricerca automatica dei
punti caldi e freddi
n Miscelazione di immagini
digitali e termiche
n Picture-in-Picture (PiP)
n Ampio display di lettura
n Possibilità di
contrassegnare le
immagini con note
scritte e vocali
n Registrazione sequenza
immagini
Batteria sostituibile che permette
un utilizzo continuo nel lavoro.
www.i deali n du str i e s.co.U K
Visione. Prestazioni. Servizio
Termocamera IDEAL HeatSeeker
Laser Classe II
per la centratura
Risoluzione di guasti e identificazione di potenziali
problemi prima che si verifichino con
HeatSeeker™ Thermal Imager di IDEAL. Quello che
rende Heatseeker così utile è il doppio
cursore che istantaneamente individua le temperature
più calde e più fredde sul display in
tempo reale e l’abilità della fotocamera di fusione
una immagine termica sopra ad una digitale per
poter prendere facilmente delle decisioni sul campo.
La facilità di utilizzo e di funzionamento rendono
la termocamera Thermal Imager Heatseeker uno
strumento conveniente per gli interventi elettrici, la
manutenzione industriale, l’ispezione degli edifici ed il
centro di valutazione dei dati.
61-846EU
Luce LED per
lavorare in
ambienti con
poca luce
Obiettivo
digitale per
immagine
visiva
®
61-844
Caratteristiche
n Miscelazione di immagini
termiche e digitali
n
Picture-in-Picture (PiP)
Impugnatura
rimuovibile
Visualizzazione delle
n
temperature più calde e più
fredde istanteneamente sullo
schermo
HeatSeeker® Thermal Imaging Camera Specifiche
Feature
Intervallo di
temperatura
Precisione
Temperatura
Possibilità di contrassegnare
n
le immagini con note
scritte e vocali
Registrazione in sequenza di
n
immagini fino a ogni ora o
impostando un allarme
Possono essere eseguite
n
sull’intera immagine misure
complete radiometriche e di
temperatura
Classificazione IP54 per
n
resistere a polvere e acqua
Resistente ad una caduta di 2
n
metri (6 piedi)
Laser di classe 2
Emissività regolabile per
n
massima precisione
Precisione di ± 2°C or ±2%
n
Multilingue: sono inclusi 9
n
linguaggi
n
Illuminatore LED integrato
Allarme per temperature alte
Treppiede da montare
Borsa per trasporto compresa
n
ThermalVision PC software
n
compreso
Generazione automatica di
n
relazioni scritte
n
e basse
Batteria
n
n
n
Batteria
rimovibile
Porta laterale per collegare
velocemente cuffie, cavi USB,
cavo per ricarica e scheda
micro SD rimuovibile
2-anni di garanzia
n
HeatSeeker® (61-844EU)
-10°C o 350°C
HeatSeeker® 160 (61-846EU)
-10°C o 250ºC
±2°C o ±2%
Tabella di Emissività
0.2 o 1.0 (regolabile)
Cursori
2 cursori mobili
Salvataggio
immagini- scheda
micro SD da 2GB
2000 immagini
Campo visivo
20° x 20°
10° x 15°
Sensibilità Termica
< 0.3°C a 30°C
< 0.08°C a 30°C
Disposizione sul
piano focale
2,209 pixels (47 x 47)
19,200 pixels (160 x 120)
Display
3.5” LCD
Luce Visibile
Termocamera
Risoluzione
1.0 Megapixels
2.0 Megapixels
Intervallo spettrale
8µm a 12µm
8µm a 14µm
Controllo immagine
8 tavolozze colori (color ferro, arcobaleno, stile isoterme,
metallo caldo, alto contrasto, arcobaleno 16, nero caldo e
bianco caldo)
Messa a fuoco
Manuale
Alimentazione
interna ricaricabile agli ioni
di Litio Batteria 6 ore
4 cursori mobili (con impostazioni di emissività indipendente)
Sostituibile sul campo
Batteria 5 ore
100% Termica |
Motore a pompa |
100% VISIBILE 100% Termica
|
Pannelli Fusibili
| 100% VISIBILE
Regolazione di miscelazione immagini per facile utilizzo
HeatSeeker cattura entrambe le immagini, infrarosso e foto digitale. L’immagine termica può
essere sovrapposta a quella digitale a varie intensità percentuali per chiarezza.
Regolazione
Temperature calde, fredde e intervalli (∆)
luminosità schermo LCD
Batteria di
lunga durata
Annotazioni
vocali tramite
il microfono
Speaker
Tasti semplici
da usare per
navigazione e
impostazioni
Porta USB di ricarica e
Micro SD Card
Muovere i cursori per
visualizzare in tempo reale
le temperature in ogni
punto dello schermo
I cursori individuano
continuamente le temperature
più calde e più fredde
HeatSeeker™ provvede ad analisi in tempo reale ed è ideale per:
Sicurezza elettrica
Identifica i circuiti in sovraccarico,
le connessioni deteriorate e la
mancanza di interruttori nei
pannelli elettrici
n Identifica fusibili saltati, sovraccarichi,
squilibri di fase e problemi armonici
n Identifica i punti surriscaldati nelle
connessioni di alta resistenza
n
Data Center mappatura termica
n Sistemi di raffredamento e
Strumenti di generazione di
calore elettrici
n Deviatore elettrico
Efficienza Energetica
Identifica riscaldamento inefficiente
e ponti termici
n Identifica insufficienze progettuali di
isolamento in travi, pareti, pavimenti
n Identifica le aree con problemi
aiutando a ridurre dispersioni o
accumuli di calore, e le tracce di
carbone
n
Motori e controlli del motore
n Dotazione HVAC
n Gruppi di continuità (UPS)
n
Manutenzione degli edifici:
Rilevale fonti di umidità nei tetti e
nelle aree dietro ai muri
n Controlla la distribuzione dell’aria
per blocchi nei tubi, danni da lavoro
e insufficienza di isolamento
n Controlla la distribuzione dei fluidi per
valvole bloccate e tubi scoppiati
n
Trasferimento automatico
n
interruttori (ATS)
n Unità di distribuzione
dell’alimentazione (PDU)
Manutenzione preventiva:
Identifica efficienza o
inefficienza delle attrezzature
n Le applicazioni comprendono
motori, pompe, caldaie,
radiatori, riscaldatori,
raffreddatori e trasformatori
n
Batterie
Dispositivi elettrici che
n
n
alimentano i server
Accessori
­ hermalVision™ PC Software Included
T
Programma facile da utilizzare che permette di
portare le immagini sul PC per l’analisi
Caratteristiche
Visualizzazione,
n
modifice e analisi delle
immagini
n Capacità di generare
report automatici
n Nel CD è presente
anche il manuale utente
Accessori
Include
61-844
61-846EU
61-846
—
61-846BAT
Cavo USB
61-844USB
61-844USB
Impugnatura
61-844HAN
Borsa per trasporto
61-844CC
61-844CC
Alimentazione
61-844PS
61-846PS
Software ThermalVision™
61-844SW
61-846SW
Batteria rimovibile
—
Facoltativo
61-844
61-846
Luce debole
61-844LS
61-844LS
Caricatore da auto
61-844CAR
61-846CAR
—
Caricatore da tavolo
Valigetta di trasporto rigida
61-846HC
61-846DT
61-846HC
Per ulteriori e più dettagliate informazioni, visitate il nostro sito:
www.idealheatseeker.com
Rev. 01/11
Printed in U.S.A.
