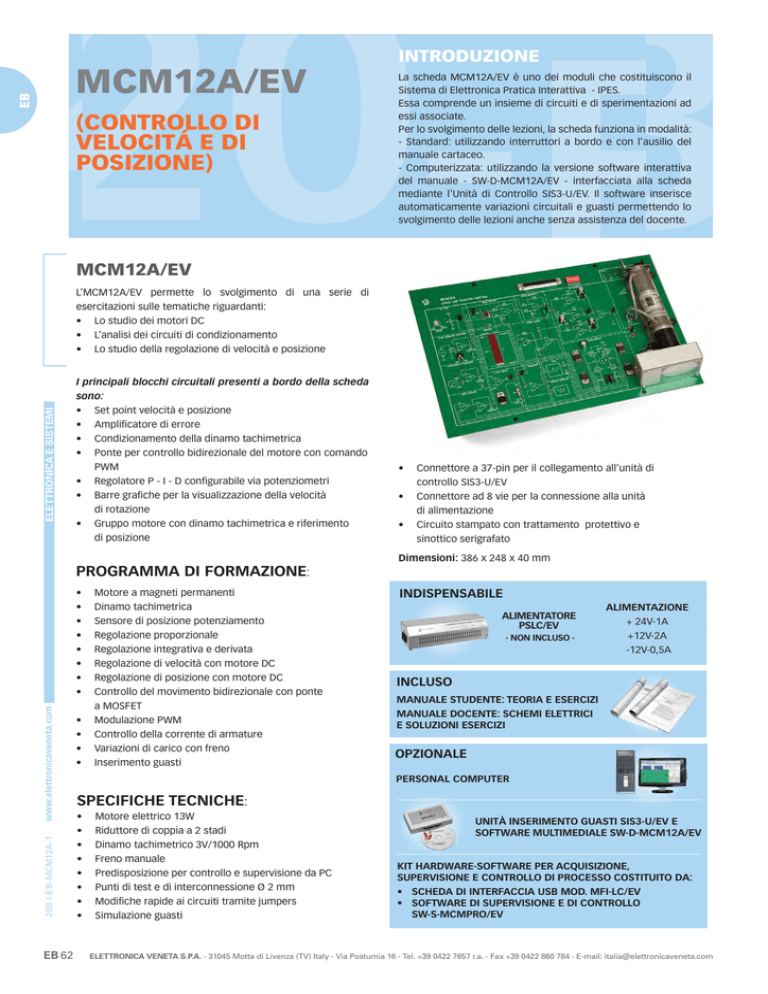

MCM12A/EV - Elettronica Veneta

INTRODUZIONE
MCM12A/EV
(CONTROLLO DI
VELOCITÁ E DI
POSIZIONE)
La scheda MCM12A/EV è uno dei moduli che costituiscono il
Sistema di Elettronica Pratica Interattiva - IPES.
Essa comprende un insieme di circuiti e di sperimentazioni ad
essi associate.
Per lo svolgimento delle lezioni, la scheda funziona in modalità:
- Standard: utilizzando interruttori a bordo e con l’ausilio del
manuale cartaceo.
- Computerizzata: utilizzando la versione software interattiva
del manuale - SW-D-MCM12A/EV - interfacciata alla scheda
mediante l’Unità di Controllo SIS3-U/EV. Il software inserisce
automaticamente variazioni circuitali e guasti permettendo lo
svolgimento delle lezioni anche senza assistenza del docente.
MCM12A/EV
ELETTRONICA E SISTEMI
L’MCM12A/EV permette lo svolgimento di una serie di
esercitazioni sulle tematiche riguardanti:
• Lo studio dei motori DC
• L’analisi dei circuiti di condizionamento
• Lo studio della regolazione di velocità e posizione
I principali blocchi circuitali presenti a bordo della scheda
sono:
• Set point velocità e posizione
• Amplificatore di errore
• Condizionamento della dinamo tachimetrica
• Ponte per controllo bidirezionale del motore con comando
PWM
• Regolatore P - I - D configurabile via potenziometri
• Barre grafiche per la visualizzazione della velocità
di rotazione
• Gruppo motore con dinamo tachimetrica e riferimento
di posizione
•
•
•
Connettore a 37-pin per il collegamento all’unità di
controllo SIS3-U/EV
Connettore ad 8 vie per la connessione alla unità
di alimentazione
Circuito stampato con trattamento protettivo e
sinottico serigrafato
Dimensioni: 386 x 248 x 40 mm
PROGRAMMA DI FORMAZIONE:
•
•
•
•
•
•
•
•
•
•
•
•
Motore a magneti permanenti
Dinamo tachimetrica
Sensore di posizione potenziamento
Regolazione proporzionale
Regolazione integrativa e derivata
Regolazione di velocità con motore DC
Regolazione di posizione con motore DC
Controllo del movimento bidirezionale con ponte
a MOSFET
Modulazione PWM
Controllo della corrente di armature
Variazioni di carico con freno
Inserimento guasti
INDISPENSABILE
ALIMENTATORE
PSLC/EV
- NON INCLUSO -
ALIMENTAZIONE
+ 24V-1A
+12V-2A
-12V-0,5A
INCLUSO
MANUALE STUDENTE: TEORIA E ESERCIZI
MANUALE DOCENTE: SCHEMI ELETTRICI
E SOLUZIONI ESERCIZI
OPZIONALE
PERSONAL COMPUTER
20B-I-EB -MCM12A-1
SPECIFICHE TECNICHE:
EB 62
•
•
•
•
•
•
•
•
Motore elettrico 13W
Riduttore di coppia a 2 stadi
Dinamo tachimetrico 3V/1000 Rpm
Freno manuale
Predisposizione per controllo e supervisione da PC
Punti di test e di interconnessione Ø 2 mm
Modifiche rapide ai circuiti tramite jumpers
Simulazione guasti
UNITÀ INSERIMENTO GUASTI SIS3-U/EV E
SOFTWARE MULTIMEDIALE SW-D-MCM12A/EV
KIT HARDWARE-SOFTWARE PER ACQUISIZIONE,
SUPERVISIONE E CONTROLLO DI PROCESSO COSTITUITO DA:
• SCHEDA DI INTERFACCIA USB MOD. MFI-LC/EV
• SOFTWARE DI SUPERVISIONE E DI CONTROLLO
SW-S-MCMPRO/EV
