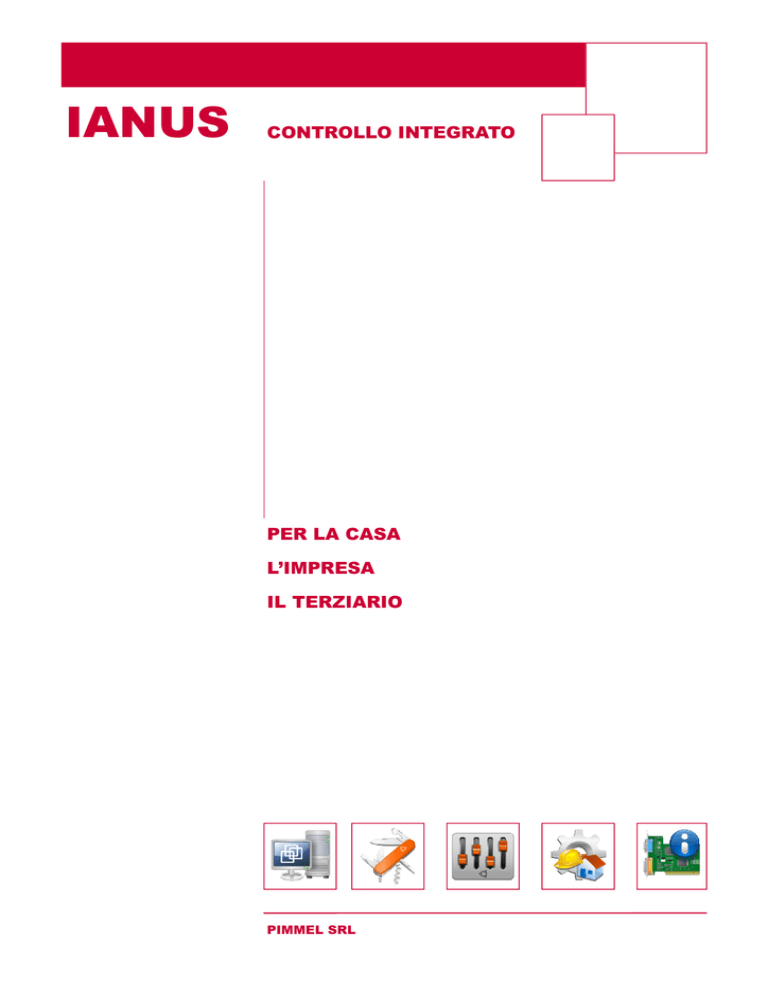

IANUS
CONTROLLO INTEGRATO
PER LA CASA
L’IMPRESA
IL TERZIARIO
PIMMEL SRL
2
SOMMARIO
IL SISTEMA
pag. 4
LE FUNZIONI
pag. 8
IL CONTROLLO INTEGRATO
pag. 10
LE APPLICAZIONI
pag. 12
I COMPONENTI
pag. 16
3
IL SISTEMA
Soluzioni per la casa e l’ufficio
Un moderno impianto elettrico permette di semplificare l’installazione, la manutenzione
e l’utilizzo della tecnologia, permette di ridurre i costi di gestione, di risparmiare energia, di migliorare la sicurezza e la qualità della vita. L’esperienza acquisita dalla nostra
azienda in ambito industriale ha reso possibile la creazione di un prodotto destinato al
settore dell’home automation affidabile e sicuro, espandibile e personalizzabile, all’altezza delle richieste più esigenti.
L’edificio intelligente consente il controllo integrato e coordinato degli impianti di climatizzazione, illuminazione, distribuzione di acqua, gas ed energia (pannelli solari e fotovoltaici), di sicurezza (antintrusione, videocontrollo, rilevazione gas, black-out). Integra
i sistemi di videocitofonia, di distribuzione dei segnali audio e video, ha la possibilità di
essere controllato a distanza (tramite sms, o collegamento web).
Il sistema domotico IANUS, sviluppato all’interno dei nostri laboratori, ha il suo punto di
forza nell’utilizzo di pannelli touch-screen che, attraverso un’interfaccia grafica di facile
utilizzo, permettono di gestire in modo centralizzato le diverse funzionalità, anche con
la creazione di scenari personalizzati.
Il ricorso ad una tecnologia hardware ampiamente diffusa sul mercato, garantisce la
massima affidabilità e robustezza del sistema proposto, unitamente ad una facile reperibilità dei singoli componenti.
4
IL SISTEMA
Soluzioni per l’impresa
I nostri impianti di termoregolazione, di distribuzione, di gestione automatica, si basano
su sistemi a bus di campo standard per il controllo dei dispositivi remoti: tutte le utenze
collegate, quali attuatori, sensori, trasduttori, motori, fanno capo a pannelli operatore
touch-screen.
I pannelli touch-screen (grazie all’interfaccia Ethernet e alle interfacce Profibus, CANopen, Modbus) consentono di centralizzare le informazioni e i dati di controllo e rappresentano una soluzione di automazione moderna e compatta, in grado di sostituire in
modo semplice ed economico le configurazioni hardware-PLC tradizionali.
L’estrema modularità dei nostri sistemi di automazione permette di ridurre i tempi e i
costi di cablaggio (oltre a ridurre gli ingombri dei dispositivi elettrici installati), consente
di fornire soluzioni specifiche per ogni cliente, rappresenta un sistema aperto ed espandibile, facilita la sostituzione e la manutenzione dei moduli elettronici impiegati.
I nostri software di supervisione, realizzati per ambiente Windows, permettono la supervisione completa dell’impianto, il controllo degli stati di funzionamento, la gestione
degli allarmi, l’archiviazione dei dati di processo. Consentono l’integrazione con il sistema informatico e gestionale del cliente ed il trasferimento di ogni informazione.
5
IL SISTEMA
Visualizzazione
Touch Panel
− Schermo Touch ad infrarossi o resistivo:
3.5 “ 5” 10” 12”
− Display a colori
− Pannello frontale in vetro di sicurezza
− Risoluzione fino a 1024 x 768 pixels
− Interfaccia Ethernet, RS232
− Porta CANopen o Profibus a bordo
− Porta USB
Comunicazione
− Interfacciamento con rete Ethernet TCP/IP
− Protocollo FTP e UDP
− Protocollo CANopen con velocità di trasfe
rimento dati fino a 1MBit/s
− Protocollo Profibus
− Protocollo Modbus
Acquisizione e controllo
− Moduli di ingresso e uscita digitali e analogici compatti
− Interfacciamento con utenze in campo ed
avviatori
− Sistema aperto e flessibile: utilizzo dei soli
moduli necessari e possibilità di espansione
su richiesta
− Riduzione di tempi e costi di cablaggio
− Riduzione dimensioni di ingombro dei quadri elettrici di zona
− Facile sostituibilità dei moduli elettronici
Moduli I/O remoti
6
Soluzioni Wireless in Radiofrequenza
Il controllo integrato IANUS comprende un sistema di comando senza fili in Radiofrequenza che apre le porte ad un nuovo concetto di installazione elettrica e a nuove possibilità di approccio alla moderna Home Automation.
È possibile utilizzare i comandi radio in qualsiasi impianto elettrico tradizionale per realizzare nuove funzioni o modificare quelle esistenti. L’installazione dei dispositivi senza
fili evita costose e non sempre possibili opere murarie, ad esempio in locali di pregio o
in contesti di valore storico-culturale. Il sistema in radiofrequenza consente inoltre una
notevole riduzione dei tempi di installazione ed è di facile configurazione e programmazione.
Termostati senza fili
Per la gestione del riscaldamento
e condizionamento
Comandi senza fili
Comando luci, tapparelle elettriche,
utenze elettriche.
Prese e attuatori senza fili
Prese comandate Schuko,
comandi con dimmer.
Wireless
Sensori e rilevatori senza fili
Rilevatori di movimento, sensori pioggia
e vento, sensori di fumo, allagamento,
qualità dell’aria
Comfort e semplicità
Abbiamo sempre più bisogno
di comodità, tecnologia e di
sicurezza, al fine di rendere la
nostra quotidianità più semplice e confortevole.
Nasce allora la necessità di un
ambiente sicuro e accogliente
dove ritrovare il giusto equilibrio, nel quale la tecnologia
diventa una grande complice.
7
LE FUNZIONI
Comfort
Il modo migliore per vivere al meglio la propria casa o l’ambiente di lavoro è quello di creare degli
spazi che si adattino facilmente alle varie situazioni e al proprio stato d’animo.
Il sistema permette di gestire in assoluta autonomia tutti gli scenari e le funzioni desiderate.
E’ possibile memorizzare situazioni impiantistiche che coinvolgono tutti gli elementi presenti (luci,
tapparelle, valvole, antifurto, ecc.) e richiamarli con la semplice pressione di un pulsante. Ogni
attività può essere temporizzata o pianificata: non sarà più necessario preoccuparsi delle attività
quotidiane e ripetitive come quelle di chiudere la valvola del gas, aprire le tapparelle al mattino e
richiuderle alla sera, attivare l’antifurto...
Illuminazione
Attivazione e controllo dei circuiti di
illuminazione. Regolazione dell’intensità
luminosa.
Tapparelle
Apertura o chiusura delle tapparelle;
gestione automatica in funzione delle
condizioni climatiche.
Riscaldamento-Raffrescamento
Regolazione e programmazione della
temperatura dei singoli ambienti.
Elettrodomestici
Accensione e spegnimento con
temporizzazione e programmazione.
Scenari
Personalizzazione e gestione dei parametri definibili dall’utente.
Programma Jolly e Vacanze.
Impianto Audio
Controllo e programmazione dell’impianto di diffusione sonora.
Risparmio
Grazie al controllo integrato delle utenze, il sistema permette di gestire efficacemente le diverse
fonti energetiche e di ottimizzarne l’uso.
Il sistema controlla in tempo reale l’assorbimento generale dell’abitazione registrando per tutti i
giorni della settimana l’andamento dei consumi. In caso di sovraccarico è in grado di disattivare
temporaneamente gli elettrodomestici considerati meno prioritari evitando spiacevoli blackout.
Grazie all’efficace controllo della temperatura, visualizza gli andamenti in tutte le stanze permettendo in questo modo di evitare inutili sprechi. Il sistema di supervisione controlla lo stato di tutta
l’illuminazione domestica evitando di dimenticarsi luci accese.
Controllo dei carichi
Gestione degli assorbimenti con distacco
o differimento delle utenze
Fotovoltaico
Integrazione con l’impianto fotovoltaico, interfacciamento con l’inverter e
archiviazione dei dati.
Solare Termico
Regolazione e programmazione della
temperatura, controllo delle pompe di
circolazione e degli accumuli.
Contabilizzazione consumi
Monitoraggio dei contatori energetici
(acqua, elettricità, riscaldamento…),
Archiviazione periodica e trend.
8
LE FUNZIONI
Controllo
Il sistema permette di avere sempre il pieno controllo della propria abitazione o dell’impianto,
anche quando si è fuori casa o fuori sede, in modo estremamente semplice e intuitivo.
Attraverso semplici interfacce è possibile in ogni momento verificare o impostare i parametri di
funzionamento e regolazione. Anche fuori sede, un semplice messaggio SMS permette operazioni
di impostazione o interrogazione. La connessione alla rete Internet consente inoltre di controllare
o modificare da una postazione remota il funzionamento del sistema.
Videocitofonia/telefonia
Integrazione con l’impianto videocitofonico e telefonico.
Irrigazione
Gestione completa e automatica delle
funzioni di irrigazione del giardino.
Web Browser
Accesso internet e funzione di controllo
remoto attraverso il web browser
SMS
Notifica e invio di segnali di allarme;
telecontrollo e regolazione a distanza
dell’impianto.
Termoregolazione
Gestione completa pompe di circolazione
primaria e secondaria, di valvole modulanti e ventilconvettori
Ethernet
I dispositivi installati sono dotati di
porte Ethernet e consentono la massima flessibilità e connettività
Produzione
Regolazione e rilevazione stati dei gruppi
di produzione quali chiller, caldaie, polmoni di accumulo
Impianto Geotermico
Integrazione con sensori e pompe di
calore.
Sicurezza
Il sistema domotico aumenta notevolmente la sicurezza dell’impianto integrando i dispositivi di
antifurto, telesoccorso, antincendio, controllo delle fughe di gas e di protezione contro i black-out
elettrici.
Il sistema chiude automaticamente tutti i giorni ad una data ora la valvola del gas cucina, controlla costantemente lo stato dei sensori fumo, acqua e gas e all’occorrenza chiude le rispettive valvole prevenendo situazioni critiche, comunica immediatamente via SMS situazioni potenzialmente
pericolose
Videosorveglianza
Integrazione e visualizzazione diretta
dell’impianto.
Segnali di allarme
Gestione completa e automatica degli
allarmi con invio messaggi sms.
Gestione degli accessi
Utilizzo di lettori e integrazione con l’impianto antifurto.
Antifurto
Notifica e invio di segnali di allarme;
telecontrollo e regolazione a distanza
dell’impianto.
9
IL CONTROLLO INTEGRATO
Abitazione
Controllo
remoto
Visualizzazione
locale
Moduli di
I/O
Utenze
impianto
Illuminazione
TOUCH-PANEL
Termostati
e sonde °T
Tapparelle
PC
Videocitofono
SWITCH
Videocamere
Impianto
audio
Impianto
geotermico
Impianto
fotovoltaico
Caldaia
WEB
Pompe di
circolazione
Impianto
radiante
SMS
Impianto di
irrigazione
PALMARE
10
IL CONTROLLO INTEGRATO
Azienda
Controllo
remoto
Visualizzazione
locale
Moduli di
I/O
Utenze
impianto
Illuminazione
TOUCH-PANEL
°C
Sonde di
temperatura
Controllo dei
carichi
Centrale
Termica
Pompe di
circolazione
Impianto
radiante
SERVER
Impianto
solare termico
SWITCH
Chiller
Tratt. Aria
Deumidificaz.
WEB
Controllo
accessi
PC LOCALI
Antifurto
DESKTOP
REMOTO
Allarmi
11
LE APPLICAZIONI
Abitazione 60 mq
Configurazione standard
Esempio di configurazione base per la gestione centralizzata di una abitazione unifamiliare.
Sono previsti il controllo dell’impianto di riscaldamento, la
gestione dell’illuminazione e delle tapparelle, l’integrazione
dell’impianto videocitofonico.
TOUCH-PANEL
3.5”
EC4E
EASY618
Configurazione
− 30 ingressi digitali
− 18 uscite digitali
Gateway
6DI 4DO
Espansione
12DI 6DO
− 1 ingresso 0-10V
− 1 sensore vento
− 1 sensore luce 0-10V
− 4 ingressi per sonda °T
EASY411
EC4E
Funzioni integrate
Gateway
6DI 4DO
Espansione
6AI 2AO 2DO
EASY411
EC4E
Gateway
6DI 4DO
12
Espansione
6AI 2AO 2DO
Controllo
carichi
Gestione
scenari
Web
browser
LE APPLICAZIONI
Abitazione 250 mq/Azienda
Configurazione standard
Esempio di configurazione base per la gestione
centralizzata di una abitazione o di una azienda.
Sono previsti il controllo dell’impianto di riscaldamento, la gestione dell’illuminazione e delle tapparelle, l’integrazione dell’impianto videocitofonico.
TOUCH-PANEL
3.5”
EC4E
EASY618
Gateway
6DI 4DO
Espansione
12DI 6DO
Configurazione
EASY411
EC4E
− 66 ingressi digitali
− 30 uscite digitali
Gateway
6DI 4DO
Espansione
6AI 2AO 2DO
EC4E
EASY411
− 1 ingresso 0-10V
− 1 sensore vento
− 1 sensore luce 0-10V
− 4 accensioni dimmerate
− 4 ingressi per sonda °T
Espansione
6AI 2AO 2DO
Gateway
6DI 4DO
EC4E
Funzioni integrate
EASY618
Gateway
6DI 4DO
Espansione
12DI 6DO
EC4E
EASY618
Gateway
6DI 4DO
Espansione
12DI 6DO
13
Controllo
carichi
Gestione
scenari
Web
browser
Monitor
consumi
14
I COMPONENTI
I COMPONENTI
XV100 — Touch Panel PLC — 3.5”
Conveniente, compatto, intelligente
Sistema di comando e controllo
Dati Tecnici
Display: TFT-LCD (colori) 3.5”
Risoluzione pixel: QVGA, 320x240
Colori: 65536
Comando touch: resistivo
Interfaccia a bordo: Ethernet 10/100
CAN, Profi bus, RS232, RS485 (a scelta)
Tensione: 24 VDC SELV
Protezione IP: IP65
Dimensioni (LxHxP): 136x100x30mm
Slot SD Memory Card: 1 x 1Gb
Sistema operativo: WinCE 5.0
Vetro di sicurezza laminato antiriflesso
eDOMO70— Touch Panel PLC — 8.4”
Sistema di comando e controllo
Per una comunicazione professionale
Dati Tecnici
Display: LCD TFT da 8,4"
Risoluzione pixel: SVGA, 800x600
Colori: 256K colori
Comando touch: infrarosso, 5 fili
Interfaccia a bordo: 2 x USB 2.0
Ethernet 10/100/1000
Tensione: 24 VDC SELV
Protezione IP: IP65
Dimensioni (LxHxP): 220x263x76mm
Slot SD Memory Card: 1 x CompactFlash
Sistema operativo: WinCE/Linux
Multimedia: 2x1W speaker, 1 microfono
integrato, Automatic Light Sensor
eDOMO70— Touch Panel PLC — 12.1”
Sistema di comando e controllo
Per una comunicazione professionale
Dati Tecnici
Display: LCD TFT da 12,1"
Risoluzione pixel: XGA, 1024x768
Colori: 256K colori
Comando touch: infrarosso, 5 fili
Interfaccia a bordo: 2 x USB 2.0
Ethernet 10/100/1000
16
Tensione: 24 VDC SELV
Protezione IP: IP65
Dimensioni (LxHxP): 220x263x76mm
Slot SD Memory Card: 1 x CompactFlash
Sistema operativo: WinCE/Linux
Multimedia: 2x1W speaker, 1 microfono
integrato, Automatic Light Sensor
I COMPONENTI
Controllore compatto Easy Control
EC4P-222-MrAD1
Unità base 24VDC 12DI (4AI) 6DO a rele’ con display e tastiera
Con interfaccia di comunicazione a bordo
Dati Tecnici
Ingressi: 12
4 utilizzabili come analogici
Uscite: 6 rele’ (10A)
1 analogica
Tensione: 24 VDC
Display e keypad: si
Montaggio: su guida DIN
Protezione IP: IP20
Dimensioni (LxHxP): 107.5×90×72mm
Interfacce: Modbus, CANopen
Porta a bordo: Ethernet 10/100
Utilizzabile in abbinamento a gateway EC4E
Gateway di comunicazione
EC4E-221-6D4R1
Gateway 24VDC 6DI 4DO a rele’
Dati Tecnici
Ingressi: 6
Uscite: 4 rele’ (10A)
Tensione: 24 VDC
Montaggio: su guida DIN
Protezione IP: IP20
Dimensioni (LxHxP): 71.5×90×58mm
Interfacce: CANopen
Utilizzabile in abbinamento a
touch-panel XV, unità base EC4P
Modulo di espansione digitale e analogico
EASY406-DC-ME
Espansione 24VDC 2AI (2DI) 1DI, 1AO, 2DO transistor
Dati Tecnici
Ingressi: 2AI (2DI)
(0-10V o 0-20mA o PT100)
1DI
Uscite: 2 transistor (1A)
1AO (0-10V)
Tensione: 24 VDC
Montaggio: su guida DIN
Protezione IP: IP20
Dimensioni (LxHxP): 71.5×90×58mm
Utilizzabile in abbinamento a
unità base EC4P, gateway EC4E
Modulo di espansione digitale e analogico
EASY411-DC-ME
Espansione 24VDC 6AI (2DI) 1DI, 2AO, 2DO transistor
Dati Tecnici
Ingressi: 6AI (oppure 2DI + 4AI)
(2x0-10V + 2x0-20mA + 2xPT100)
1DI
Uscite: 2 transistor (1A)
2AO (0-10V)
Tensione: 24 VDC
17
Montaggio: su guida DIN
Protezione IP: IP20
Dimensioni (LxHxP): 71.5×90×58mm
Utilizzabile in abbinamento a
unità base EC4P, gateway EC4E
I COMPONENTI
Modulo di espansione digitale
EASY618-DC-RE
Espansione 24VDC 12DI 6DO a rele’
Dati Tecnici
Ingressi: 12DI
Uscite: 4DO rele’ (10A)
Tensione: 24 VDC
Montaggio: su guida DIN
Protezione IP: IP20
Dimensioni (LxHxP): 107.5×90×58mm
Utilizzabile in abbinamento a
unità base EC4P, gateway EC4E
Alimentatore per Easy Control
EASY500-POW
EASY600-POW
Alimentatore switching 100-240VAC / 24VDC
Dati Tecnici
EASY500-POW
EASY600-POW
Tensione IN: 100-240VAC 50/60Hz
Tensione OUT: 24VDC (+/- 3%)
Corrente OUT: 2.5 A
Tensione IN: 100-240VAC 50/60Hz
Tensione OUT: 24VDC (+/- 3%)
Corrente OUT: 4.2 A
Cavo trasmissione dati
Connessione bus di campo
Dati Tecnici
Cavo CANopen
Cavo Modbus
18
I COMPONENTI
Gateway
XNE-GWBR
Gateway modulare per l’interconnessione delle stazioni del bus di campo
Con autodiagnosi, espandibile fino a 74 moduli XION
Dati Tecnici
CANopen
Baud rates: 20 KBit/s— 1000 KBit/s
DeviceNet
Baud rates 125/250/500 KBit/s
PROFIBUS DP
Baud rates: 9.6 KBit/s—12 MBit/s
Con bus refresh integrato
Moduli I/O digitali
XION
Ingressi e uscite digitali modulari compatti, per ridurre spazi e costi
Dati Tecnici
Schede ingressi 24VDC (P)
- 2DI
- 4DI
- 8DI
- 16DI
Schede uscita
- 2DO rele’ (2A) 1SC
- 8DO transistor (0.5A) 24VDC
- 16DO transistor (0.5A) 24VDC
Larghezza moduli: 12.5mm
Moduli analogici
XION
Ingressi e uscite analogiche in corrente e tensione e di misura della T°
Dati Tecnici
Ingressi in corrente (0/4-20mA)
- 1AI, 2AI
Ingressi in tensione (-10/0..+10V)
- 1AI, 2AI
Ingressi in corrente e tensione (progr.)
- 4AI
Uscite in corrente (0/4-20mA)
- 1AO, 2AO
Uscite in tensione (-10/0..+10V)
- 1AO, 2AO
Misure di temperatura (PT100– PT1000)
- 2AI
Larghezza moduli: 12.5mm
Moduli tecnologici
XION
Moduli di conteggio veloce e interfaccia seriale
Dati Tecnici
Modulo acquisizione conteggio veloce
- 1 canale
Modulo di trasmissione seriale
- RS232
Ingressi in tensione (-10/0..+10V)
- RS485/422
Larghezza moduli: 12.5mm
19
I COMPONENTI
Pulsanti extrapiatti
Senza fili, singoli o doppi, disponibili in 8 colorazioni.
Non necessitano di scatole da incasso né di cavi di collegamento
Dati Tecnici
Pulsante extrapiatto
1 canale a tasto singolo
a batteria
Pulsante extrapiatto
2 canali a tasto doppio
a batteria
Termostato ambiente
Rilevatore di temperatura e/o umidità.
Non richiedono collegamenti elettrici.
Dati Tecnici
Termostato 0-40°C
a batteria
Termostato 0-40°C
con sensore umidità
a batteria
Sensori e rilevatori
Dispositivi di rilevazione e di controllo.
Dati Tecnici
Rilevatore di movimento
110° a batteria
200°/360° alimentazione 230 V
Sensore di luminosità
da interno (IP20) 0-10VDC alim. 24VDC
da esterno (IP54) 0-10VDC alim. 24VDC
Sensore qualità dell’aria
0-10VDC alimentazione 24VDC
Rilevatore di fumo
a batteria
Sensore di allagamento
a batteria
Sensore pioggia e vento
Permette il comando automatico di tende da sole o tapparelle.
Dotato di riscaldatore antigelo.
Dati Tecnici
Pioggia riscaldato
alimentazione 230V
Pioggia/Vento riscaldato
alimentazione 230V
20
I COMPONENTI
Attuatore per presa di corrente
Prese di tipo Schuko interrotte o dimmerate.
Dati Tecnici
Presa Interrotta
8A 230VAC
Presa Dimmerata
250VA 230VAC
Attuatore per comando illuminazione e tapparelle
Unipolari e bipolari, permettono di comandare
utenze elettriche a 230V.
Dati Tecnici
Interruttore unipolare
8A 230VAC
Interruttore Dimmer
125VA-250VA-500VA 230VAC
Interruttore bipolare
6A 230VAC
Comando tapparelle
6A 230VAC
Ingressi e uscite analogiche
Per l’acquisizione di segnali analogici
e il comando di utenze in regolazione.
Dati Tecnici
Ingressi analogici
2 canali 0-10VDC
Uscite analogiche
0-10VDC 20mA per carico 8A 230V
1-10VDC 20mA per carico 8A 230V
Interfacce di comunicazione
Per la connessione dei dispositivi in radiofrequenza
con l’unità di gestione dell’impianto
Dati Tecnici
Interfaccia di comunicazione
porta USB
RadioScanner RS232
a batteria / 12VDC
21
APPUNTI
22
APPUNTI
23
PIMMEL srl
Via Fossa Vecchia, 8
31018 GAIARINE (TV)
Tel.: 0434-767970
Fax: 0434-768086
e-mail: [email protected]
