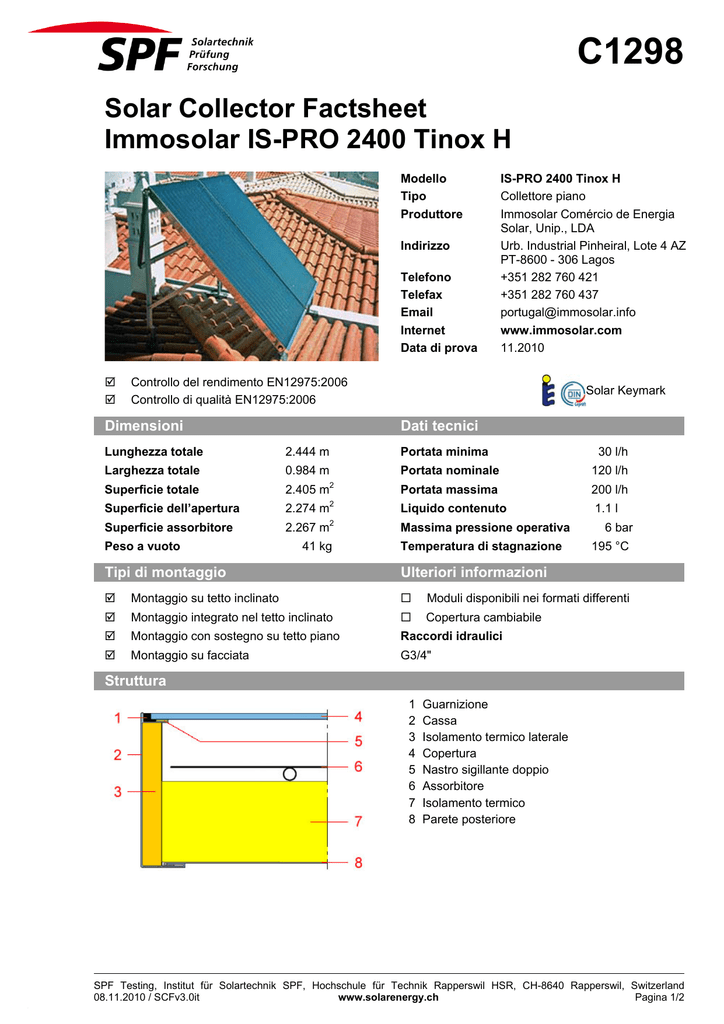

Solar Collector Factsheet Immosolar IS-PRO 2400 Tinox H

C1298
Solar Collector Factsheet
Immosolar IS-PRO 2400 Tinox H
Modello
Tipo
Produttore
Indirizzo
Telefono
Telefax
Email
Internet
Data di prova
;
;
IS-PRO 2400 Tinox H
Collettore piano
Immosolar Comércio de Energia
Solar, Unip., LDA
Urb. Industrial Pinheiral, Lote 4 AZ
PT-8600 - 306 Lagos
+351 282 760 421
+351 282 760 437
[email protected]
www.immosolar.com
11.2010
Controllo del rendimento EN12975:2006
Controllo di qualità EN12975:2006
Dimensioni
Solar Keymark
Dati tecnici
Lunghezza totale
2.444 m
Portata minima
Larghezza totale
0.984 m
Superficie totale
Superficie dell’apertura
Superficie assorbitore
Peso a vuoto
30 l/h
Portata nominale
120 l/h
2
Portata massima
200 l/h
2
Liquido contenuto
1.1 l
2
Massima pressione operativa
2.405 m
2.274 m
2.267 m
41 kg
Tipi di montaggio
Temperatura di stagnazione
6 bar
195 °C
Ulteriori informazioni
;
Montaggio su tetto inclinato
…
Moduli disponibili nei formati differenti
;
Montaggio integrato nel tetto inclinato
…
Copertura cambiabile
;
Montaggio con sostegno su tetto piano
Raccordi idraulici
;
Montaggio su facciata
G3/4"
Struttura
1
2
3
4
5
6
7
8
Guarnizione
Cassa
Isolamento termico laterale
Copertura
Nastro sigillante doppio
Assorbitore
Isolamento termico
Parete posteriore
SPF Testing, Institut für Solartechnik SPF, Hochschule für Technik Rapperswil HSR, CH-8640 Rapperswil, Switzerland
08.11.2010 / SCFv3.0it
www.solarenergy.ch
Pagina 1/2
~
C1298
Peak Power per collettore Wpeak
Efficienza relativa η
Radiazione solare G=1000 W/m2
[kW] 2.0
1.8
1.6
0.8
1.4
1.2
1.0
0.8
0.6
0.4
0.2
0.0
0.6
0.4
0.2
0.0
0
20
40
60
1841 W
Capacità termica *
5.8 kJ/K
Portata di prova
160 l/h
Fluido termovettore:
0
Tm-T100
amb
80
Peak Power Wpeak
*)
Radiazione solare G=800W/m2
1.0
0.02
0.04
Referenza
0.08
*
T0.1
m
Totale
Apertura Assorbitore
η0
0.765
0.810
0.812
a1 [WK-1m-2]
4.02
4.25
4.26
0.0046
0.0049
0.0049
-2
-2
a2 [WK m ]
acqua-glicole 33.3%
0.06
Capacità termica specifica C del collettore senza fluido, determinato adeguato a 6.1.6.2 del EN12975-2:2006
Fattori angolari IAM
Perdite di carico del collettore Δp
1.2
[Pa] 4500
4000
1.0
3500
0.8
3000
2500
0.6
2000
0.4
1500
1000
IAML=IAMT
0.2
500
0.0
0
0
10
20
30
40
50
60
70
80
90
θ
0
50
100
150
200
K1, IAM trasversale per 50°
0.94
Perdite di carico per portata nominale
K2, IAM longitudinale per 50°
0.94
Δp = 1726 Pa
[l/h]
250
(T=20°C)
SPF Simulazione dei sistemi con Polysun
Breve descrizione del sistema
Clima: Svizzera centrale, orientamento del collettore: sud,
acqua fredda 10°C, acqua calda 50°
Acqua calda sanitaria: Fss* = 60%
Bollitore 450 l, Inclinazione dei collettori 45°,
Fabbisogno quotidiano di energia 10 kWh (4-6 persone)
Fabbisogno energetico del sistema riferimento 4200 kWh/anno
Preriscaldamento ACS: Fss* = 25%
2 bollitori: 1500 l & 2500 l, Inclinazione dei collettori 30°, Acqua calda
sanitaria 10’000 l/giorno (200 persone)
Perdite di calore quotidiane (ricircolo & bollitore) 60 kWh,
Fabbisogno energetico del sistema di riferimento191'700 kWh/anno
Superficie richiesta**
Numero di collettori
Rendimento
solare**
4.96 m2
2.2 collettori
513 kWh/m2
63.7 m2
28.0 collettori
755 kWh/m2
15.8 m2
6.9 collettori
342 kWh/m2
Riscaldamento ambiente: Fss* = 25%
Serbatoio combinato 1200 l, Inclinazione dei collettori 45°, Fabbisogno
2
quotidiano di energia 10 kWh (4-6 persone), Edificio 200 m , costruzione
intermedia forte, ben isolata, Fabbisogno potenza di riscaldamento 5.8 kW
(temperatura esterna -8°C), Fabbisogno energetico di riscaldamento 12140
kWh/anno, Fabbisogno energetico del sistema di riferimento 16340 kWh/anno
*) Fractional solar savings: Frazione dell’energia finale che si risparmia grazie all’impianto solare rispetto ad un sistema di riferimento.
**) Il fabbisogno in superficie e il rendimento solare sono definiti in rapporto alla superficie di apertura.
SPF Testing, Institut für Solartechnik SPF, Hochschule für Technik Rapperswil HSR, CH-8640 Rapperswil, Switzerland
08.11.2010 / SCFv3.0it
www.solarenergy.ch
Pagina 2/2
