Dotazione standard
•
•
•
•
•
•
•
PRINCIPALI CENTRI DISTRIBUZIONE E ASSISTENZA NEL MONDO
Visualizzatore digitale per registro posteriore
Riscontro posteriore motorizzato da 750 mm con ribaltamento automatico
Meccanica registro posteriore con viti a ricircolo di sfere
Luce filo taglio
Premilamiera oleodinamici
Squadra inizio taglio + 2 prolunghe tavola Protezioni antinfortunistiche
Accessori opzionali
•
•
•
•
•
Posizionatore CN per registro posteriore
Riscontro posteriore motorizzato da 1000 mm con ribaltamento automatico
Sostegno posteriore pneumatico per lamiere sottili
Goniometro per tagli inclinati da 0-180°
Squadra inizio taglio e prolunghe tavola di lunghezze maggiori
SERIE ES
Lunghezza di taglio
Capacità di taglio
N° colpi al minuto Angolo di taglio (fisso)
Interspazio lame
3006
(A)
acciaio dolce (res. 450 N/mm2)
acciaio inox (res. 700 N/mm2)
Altezza tavola
Larghezza tavola
Lunghezza tavola
Numero di premilamiera
Pressione dei premilamiera
Corsa registro posteriore
Potenza motore registro posteriore
Velocità del registro posteriore Potenza motore principale
Capacità serbatoio olio
Numero di prolunghe tavola Lunghezza
Larghezza Altezza
Peso approssimativo
(C)
(B)
(R)
(L)
(W)
(H)
mm.
mm.
mm.
1/min.
gradi
min. mm.
max. mm.
mm.
mm.
mm.
n°
ton.
mm.
kw.
mm./sec.
kw.
lt.
n°
mm.
mm.
mm.
kg.
3100
6
4
14
1°30’
0.05
0.75
880
500
3200
14
8.5
750
0.55
120
11
170
2
3750
2350
1650
5550
I dati contenuti in questo catalogo sono indicativi. In considerazione del nostro continuo aggiornamento e
miglioramento tecnologico si devono considerare suscettibili di variazioni senza alcun preavviso.
U.S.A.
California
France
Leers
Canada
Montreal
Czech Republic
Prague
Greece
Athens
Australia
Melbourne
Hungary
Budapesti
Syria
Damascus
Jordan
Amman
Malaysia
Qualalumpur
Tunisie
Sfax
Argentina
Buenos Aires
Sweden
Helsingborg
Egypt
Cairo
Brazil
Sao Paolo
New Zeland
Auckland
Croatia
Rjeka
Belgium
Gullegen
Poland
Warşzawa
UAE
Sharjah
Germany
Withen
Unterschlissheim
Singapore
Singapore
Italy
Signoressa di Trevignano
Austria
Wiener Neidorf
Finland
Helsinki
U.K.
Milton Keynes
Holland
Quedenkuk A/D Ussel
Norway
Oslo
Ireland
Dublin
Israel
Moshao Zafaria
Spain
Cantander
N. Ireland
Belfast
Switzerland
Bouchs

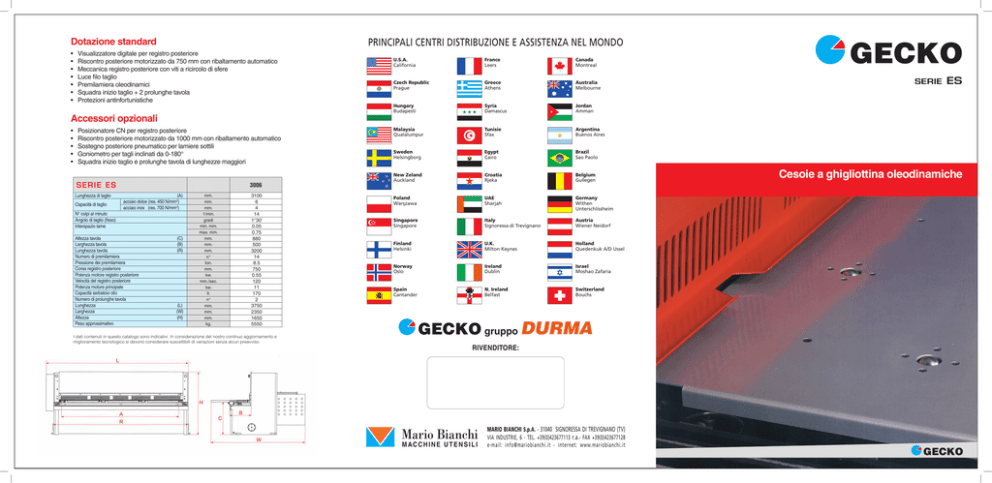

GECKO
SERIE
ES
Cesoie a ghigliottina oleodinamiche
GECKO gruppo DURMA
RIVENDITORE:
Mario Bianchi
M AC C H I N E U T E N S I L I
MARIO BIANCHI S.p.A. - 31040 SIGNORESSA DI TREVIGNANO (TV)
VIA INDUSTRIE, 6 - TEL. +39(0)423677113 r.a.- FAX +39(0)423677128
e-mail: [email protected] - internet: www.mariobianchi.it
GECKO
serie ES
Premilamiera e tavola di
appoggio materiale con sfere di
scorrimento
Cesoie a ghigliottina
oleodinamiche
I premilamiera di cui è dotata questa serie di
macchine consentono un sicuro e fermo bloccaggio
del materiale da tagliare su tutta la lunghezza. La
distribuzione dei premilamiera sulla lunghezza
di taglio presenta una loro concentrazione alle
estremità di taglio. Questo garantisce non solo
operazioni sicure ma incrementa anche la qualità
di taglio di strisce di materiale. Ogni premilamiera
è a regolazione automatica di pressione autonoma
in modo da serrare fortemente materiali duri o di
alto spessore e dolcemente materiali sottili o a
bassa resistenza onde evitarne la graffiatura o
marcatura.
Le cesoie oleodinamiche della serie
ES sono state progettate utilizzando
le migliori tecnologie nel campo
produttivo e dei componenti.
La struttura della macchina ed
il supporto superiore portalama
sono estremamente rigidi al fine di
eliminare o minimizzare le flessioni
assicurando così una ottima qualità
di taglio.
Il portalama superiore è di tipo
scatolato e di struttura molto
robusta.
Interspazio lame a regolazione
rapida e precisa
Registro posteriore con ribaltamento
automatico per tagli oltre 750 mm
Unità oleodinamica compatta ed a
bassa manutenzione collocata sotto
la tavola di appoggio materiale.
Deformazione della lamiera tagliata
(svergolamento)
molto
bassa
anche su spezzoni stretti grazie al
basso angolo di taglio ed alla lama
superiore a doppio filo di taglio.
Interspazio lame a regolazione
ultra rapida
Due punti di regolazione dell’interspazio lame
sono opportunamente collocati frontalmente alle
estremità di taglio sulla tavola. L’operatore potrà
regolare facilmente e rapidamente l’interspazio
in funzione del tipo e lo spessore del materiale
da tagliare. Lo spessore di taglio selezionato è
facilmente leggibile sul nonio di cui i regolatori
dell’interspazio sono dotati.
Sostegno posteriore pneumatico
per lamiere sottili (optional)
Posizionatore CN per registro posteriore
(optional)
Il posizionatore mod. ENC 100 consente di utilizzare la
macchina in modalità automatica “multi-step” (50 programmi)
o semiautomatica “touch and go”. Questo accessorio prevede
inoltre: alta velocità di avvicinamento con movimenti ad inverter,
retrazione del riscontro posteriore, contacolpi.
Nel caso si renda necessario cesoiare della
lamiera di sottile spessore con profondità elevata,
si incorrerà nel problema di supportare la stessa
in quanto tenderà a flettere non appoggiando
perciò contro il riscontro posteriore. Ciò con ovvi
problemi di precisione o addirittura di esecuzione
di lavorazione. Per risolvere tale inconveniente
è possibile dotare le cesoie della serie ES del
sostegno posteriore pneumatico. Tale dispositivo
consentirà di sostenere la lamiera fino a che
questa verrà appoggiata al riscontro posteriore.
Non appena il ciclo di taglio verrà avviato ed i
premilamiera bloccheranno il materiale da tagliare,
il comando pneumatico del sostegno richiuderà i
bracci consentendo alla lamiera di scivolare fuori
dalla zona di taglio. Con questo accessorio si
aumenterà il livello di sicurezza e la produttività
della macchina.
Goniometro per tagli inclinati da 0° a 180° (Optional)
