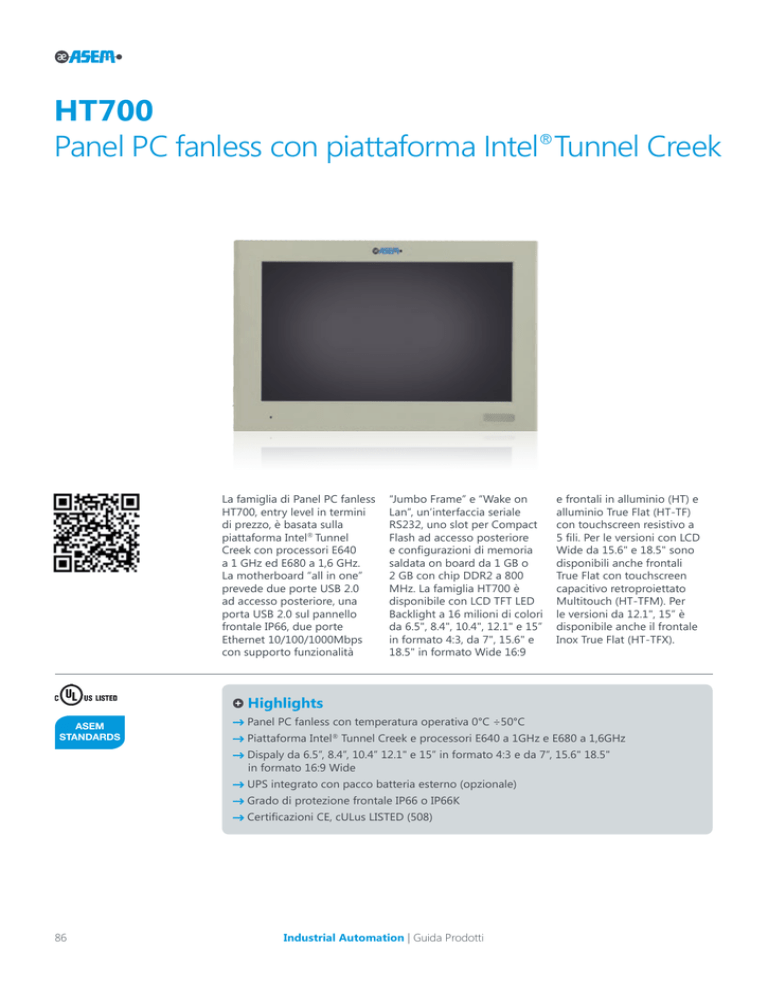

HT700 Panel PC fanless con piattaforma Intel®Tunnel Creek

HT700
Panel PC fanless con piattaforma Intel®Tunnel Creek
La famiglia di Panel PC fanless
HT700, entry level in termini
di prezzo, è basata sulla
piattaforma Intel® Tunnel
Creek con processori E640
a 1 GHz ed E680 a 1,6 GHz.
La motherboard “all in one”
prevede due porte USB 2.0
ad accesso posteriore, una
porta USB 2.0 sul pannello
frontale IP66, due porte
Ethernet 10/100/1000Mbps
con supporto funzionalità
“Jumbo Frame” e “Wake on
Lan”, un’interfaccia seriale
RS232, uno slot per Compact
Flash ad accesso posteriore
e configurazioni di memoria
saldata on board da 1 GB o
2 GB con chip DDR2 a 800
MHz. La famiglia HT700 è
disponibile con LCD TFT LED
Backlight a 16 milioni di colori
da 6.5", 8.4", 10.4", 12.1" e 15”
in formato 4:3, da 7", 15.6" e
18.5" in formato Wide 16:9
e frontali in alluminio (HT) e
alluminio True Flat (HT-TF)
con touchscreen resistivo a
5 fili. Per le versioni con LCD
Wide da 15.6" e 18.5" sono
disponibili anche frontali
True Flat con touchscreen
capacitivo retroproiettato
Multitouch (HT-TFM). Per
le versioni da 12.1", 15” è
disponibile anche il frontale
Inox True Flat (HT-TFX).
Highlights
Panel PC fanless con temperatura operativa 0°C ÷50°C
ASEM
STANDARDS
Piattaforma Intel® Tunnel Creek e processori E640 a 1GHz e E680 a 1,6GHz
Dispaly da 6.5”, 8.4”, 10.4” 12.1" e 15” in formato 4:3 e da 7”, 15.6" 18.5"
in formato 16:9 Wide
UPS integrato con pacco batteria esterno (opzionale)
Grado di protezione frontale IP66 o IP66K
Certificazioni CE, cULus LISTED (508)
86
Industrial Automation | Guida Prodotti
Panel PC
Gallery
Technical data
HT700
LED backlight TFT LCD
TOUCHSCREEN
FRONT PANEL
PROTECTION GRADE
PROCESSOR
HT700-TF
6.5" - 640x480
7" - 800x480
8.4" - 800x600
10.4" - 800x600
12.1" - 800x600
12.1" - 1024x768
15.0" - 1024x768
15.6" - 1366x768
18.5“ - 1366x768
Resistive 5 wires
Resistive 5 wires
GFG (optional)
Aluminum
True Flat Aluminum
HT700-TFX
HT700-TFM
12.1" - 800x600
12.1" - 1024x768
15.0" - 1024x768
15.6" - 1366x768
18.5“ - 1366x768
Resistive 5 wires
P-CAP Multitouch,
4 fingers
True Flat Stainless Steel
IP66 - frontal
True Flat Aluminum
IP66K - frontal
Intel® Atom™ E640 1,00 GHz, 1 core / 2 threads, 512KB L2 cache, soldered
Intel Atom™ E680 1,60 GHz soldered, 1 core / 2 threads, 512KB L2 cache, soldered
®
CHIPSET
VIDEO CONTROLLER
SYSTEM MEMORY - RAM
MASS STORAGE
LAN
USB
SERIAL
ADD-ON INTERFACES
(optional, max 1)
EXPANSION SLOTS
POWER SUPPLY UNIT
O.S. CERTIFIED
OPERATING
TEMPERATURE
APPROVALS
Intel® EG20T
Integrated in Intel Atom™ microprocessor, 320MHz (E640) or 400MHz (E680), LVDS 8bit/color digital interface
®
1 GB or 2 GB with DDR2 chips soldered
1 bootable CompactFlash on board with external access
1 x SSD or 1 x HDD 2,5" SATA II (ONLY for systems with 8.4" or greater LCD)
1 x SSD Half-Slim SATA II (ONLY for systems with 6.5" and 7" LCD)
2 x LAN 10/100/1000Mbps (RJ45, 1 x Intel® 82574L, 1 x integrated in Intel® EG20T + PHY Realtek® RTL8211E )
2 x USB 2.0 (Type-A, rear)
2 x USB 2.0 (Type-A, rear)
1 x USB 2.0 (Type-A, front)
1 x RS232 (DB9M)
1 x RS232/422/485 (DB15M)+ 1 x USB 2.0 (Type-A)
1 x RS232/422/485 (DB15M) optoisolated + 1 x USB 2.0 (Type-A)
2 x RS232 (DB9M)
2 x USB 2.0 (Type-A)
2 x MiniPCI dedicated to ASEM fieldbuses, I/O and NVRAM boards
24VDC isolated with or without UPS (optional) with external battery pack
Microsoft Windows 7 Pro/Ultimate 32bit, Windows XP Pro 32bit,
Microsoft Windows 7 Pro/
Microsoft Windows Embedded Standard 7E/7P 32 bit,
Ultimate 32bit, Microsoft
Windows Embedded Standard 2009 (XPe SP3) 32bit,
Windows Embedded
Microsoft Windows Embedded Compact 7 Pro
Standard 7P 32 bit
0°- 50°C
0°- 45°C with HDD 24x7
5°- 45°C with standard HDD
CE, cULus LISTED (508)
