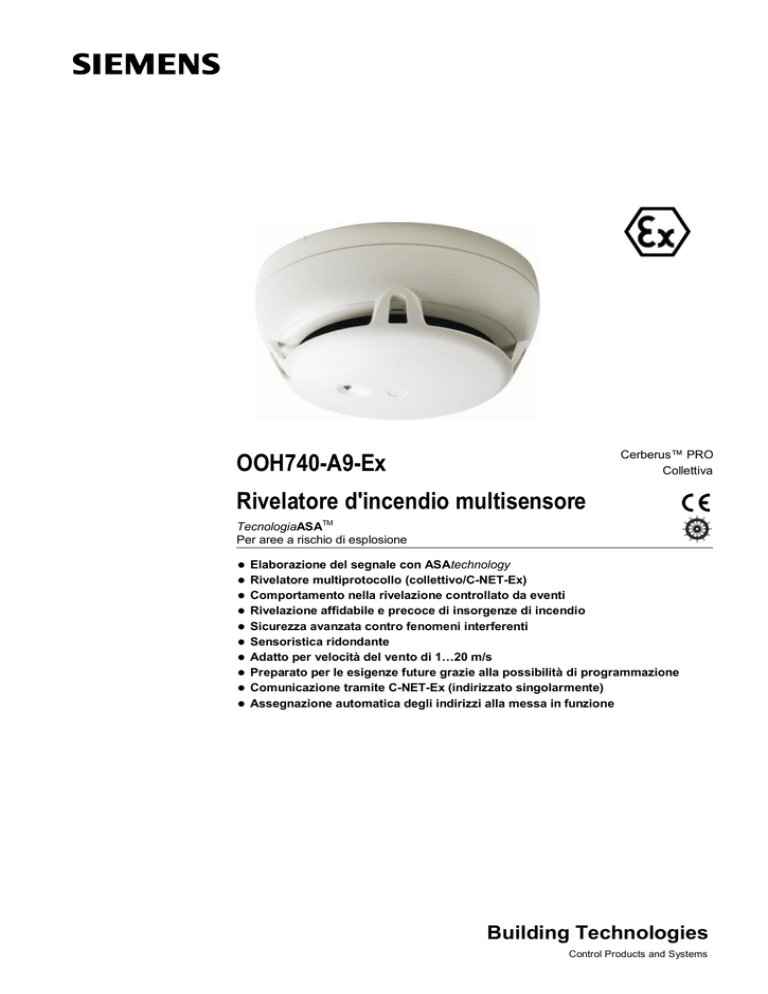

OOH740-A9-Ex Rivelatore d`incendio multisensore

OOH740-A9-Ex
Cerberus™ PRO
Collettiva
Rivelatore d'incendio multisensore
TecnologiaASATM
Per aree a rischio di esplosione
l
l
l
l
l
l
l
l
l
l
Elaborazione del segnale con ASAtechnology
Rivelatore multiprotocollo (collettivo/C-NET-Ex)
Comportamento nella rivelazione controllato da eventi
Rivelazione affidabile e precoce di insorgenze di incendio
Sicurezza avanzata contro fenomeni interferenti
Sensoristica ridondante
Adatto per velocità del vento di 1…20 m/s
Preparato per le esigenze future grazie alla possibilità di programmazione
Comunicazione tramite C-NET-Ex (indirizzato singolarmente)
Assegnazione automatica degli indirizzi alla messa in funzione
Building Technologies
Control Products and Systems
Caratteristiche
l
Ecologico
– Lavorazione ecologica
– Materiali riciclabili
– I componenti elettronici e le parti in plastica sono facilmente separabili
l
Caratteristiche
– Resistente agli influssi ambientali e di disturbo come polvere, fibre, insetti, umidità,
temperature estreme, interferenze elettromagnetiche, vapori corrosivi, vibrazioni,
aerosol artificiali e fenomeni di incendio atipici
– Insensibile ai colpi, protezione antisabotaggio
– Elaborazione del segnale con ASAtechnology ('Advanced Signal Analysis', analisi
del segnale avanzata)
– Comportamento nella rivelazione dipendente dal processo e dal tempo
– Elevata immunità ai disturbi generati dall'elettronica di potenza
– Elettronica protetta, elementi costruttivi qualitativamente pregiati
– Monitoraggio sofisticato dei sensori e dell'elettronica
– Sensoristica ridondante di elevata qualità
– Indicatore di allarme installato (AI), visibile a 360 gradi
Rivelatore d'incendio neurale OOH740-A9-Ex, ASA
l
–
–
–
–
–
–
l
–
–
–
Funzione
Funziona secondo il principio di rifrazione con due sensori, rifrazione ottica in avanti
e indietro
Camera di analisi optoelettronica che tiene lontano la luce di disturbo ma rivela in
modo ottimale le particelle di fumo chiare e scure
Due sensori termici supplementari aumentano l'immunità ai fenomeni ingannevoli
del rivelatore d'incendio
Impostabile nel software come rivelatore di fumo multisensore, rivelatore di fumo o
come rivelatore termico
Comportamento nella rilevazione selezionabile mediante i set di parametri ASA
specifici per l'applicazione
Multiprotocollo: Collettivo / GMT (Cerberus / Siemens), SynoLINE300 e C-Net-Ex
Impiego
Per la segnalazione tempestiva di incendi con fiamma di sostanze solide e liquide
nonché di fuochi covanti
Per la rivelazione incendio affidabile e precoce in ambienti in cui sono presenti interferenze ingannevoli
Indirizzato oppure utilizzabile in modo collettivo
Efficienza in loco
– Sostituzione dei rivelatori con estrattore FDUD291 senza nuova parametrizzazione
– Sostituzione dei rivelatori con estrattore FDUD291 senza scala fino a 8 m di altezza
2
Building Technologies
Fire Safety
Installazione
l
Montaggio semplice
– Base con piedini per linee di alimentazione a parete e ad incasso
– Base piana per montaggio a livello del soffitto, solo per linee di alimentazione ad
incasso
– Fessure di montaggio particolarmente lunghe consentono il riutilizzo di fori
preesistenti da altri sistemi.
– Un ampia apertura nella base del rivelatore consente un facile passaggio del cavo
– Il rivelatore può essere facilmente avvitato nella base manualmente oppure con
l'estrattore rivelatori
– Il rivelatore d'incendio OOH740-A9-Ex è realizzato secondo il tipo di protezione
'Sicurezza intrinseca' Ex i. Le norme di riferimento sono la IEC 60079-0 e la
IEC 60079-11.
Installazione in aree a rischio di esplosione
Per l'esecuzione di installazioni in zone soggette a rischio di esplosione si devono
sempre osservare le norme nazionali.
Funzionamento indirizzato (C-NET / C-NET-Ex)
Per l'isolamento galvanico delle aree a rischio di esplosione da quelle non soggette a
rischio è presente la barriera di sicurezza FDCL221-Ex.
Area non a rischio di esplosione
Area a rischio
di esplosione
C-NET
C-NET-Ex
C-NET
1 Adattatore di linea (Ex) FDCL221-Ex
2 Pulsante manuale FDM223-Ex
3 Rivelatore d'incendio multisensore OOH740-A9-Ex
4 Indicatore di allarme FDAI92-Ex
5 Indicatore di allarme FDAI93-Ex
3
Building Technologies
Fire Safety
Installazione in aree Ex collettiva
Per l'isolamento galvanico delle aree a rischio di esplosione da quelle non soggette a
rischio è presente il modulo in/out digitali DC1192/FDCIO223 con barriera di sicurezza
collegata in serie SB3.
Area non a rischio di esplosione
Area a rischio
di esplosione
1 Modulo in/out digitali DC1192
2 Transponder FDCIO223
3 Modulo zone FDCI723
4 Terra equipotenziale
5 Indicatore di allarme FDAI92-Ex / FDAI93-Ex
6 Fine linea EOL22(Ex) nell'ultimo rivelatore
7 Rivelatore termico DT1101A/02A-Ex
8 Rivelatore d'incendio multisensore OOH740-A9-Ex
9 Rivelatore di fumo DO1101A-Ex
10 Barriera di sicurezza SB3
Dimensioni rivelatori con base
con base FDB221, FDB201 o FDB202 per entrata cavo nel
montaggio a parete fino a Ø6 mm
con base FDB222 per montaggio a livello del
soffitto, solo per entrata cavo nel montaggio ad
incasso
4
Building Technologies
Fire Safety
Specifiche tecniche
Dimensioni (Ø x H)
100 x 45,7 mm
Temperatura di esercizio
-25…+70 °C
Temperatura di stoccaggio
-30…+75 °C
Umidità dell'aria
≤95 % rel.
(condensa temporanea consentita)
Protocollo di comunicazione
C-NET-Ex o Ex collettiva
Colore
∽RAL 9010, bianco puro
–
Categoria di protezione secondo
EN 60529
IP43
IP44 con kit di guarnizione FDBZ295
Compatibilità di sistema collettiva
FC10, XC10, FC330A, FC700A
Compatibilità di sistema C-NET
FS720
Dati caratteristici
Ui
≤
Ii
≤
Pi
≤
Li
Ci
<
200…280 µA
Corrente di esercizio (riposo)
Indicatore esterno di allarme (AI)
Classificazione EX
Schema IECEx
94/9/CE (direttiva ATEX)
Omologazioni Ex
- Certificato di esame CE del tipo
- IECEx
Omologazioni EN 54
- VdS
DNV GL (Marine)
28 V
100 mA
700 mW
trascurabile
0,2 nF
Uo
≤
14,2 V
Io
≤
480 mA
Po
≤
195 mW
Lo
<
100 µH
Co
<
38 nF
Solo per il collegamento di indicatori esterni di
allarme passivi con induttanze e capacità di
grandezza trascurabile.
Ex ia IIC T4 Ga, Ta = -35 °C…+70 °C
II 1 G Ex ia IIC T4 Ga, Ta = -35 °C…+70 °C
BVS 12 ATEX E 087 X
BVS 12.0076 X
G214047
45 246 - 16 HH
5
Building Technologies
Fire Safety
Dati per l'ordinazione
Tipo
OOH740-A9-Ex
FDBZ295
Opzioni
Codice
S54329-F8-A1
S54319-F10-A1
Denominazione
Rivelatore d'incendio multisensore
Kit di guarnizione
Peso
0,106 kg
0,062 kg
Per ulteriori informazioni si rimanda ai seguenti documenti:
– Panoramica delle apparecchiature, n. documento A6V10225323
– Per la compatibilità di sistema, vedere le liste di compatibilità, n. documento
A6V10229261
– Segnale allarme incendio in zone a rischio d'esplosione n. documento 001204
– Progettazione, montaggio/installazione, messa in funzione, manutenzione degli impianti rivelazione incendio FS20 e FS720 in zone a rischio di esplosione, n. documento A6V10324618
– Istruzioni per il montaggio Barriera di sicurezza SB3, documento n. 1227
– Adattatore di linea (Ex) FDCL221-Ex, n. documento A6V10349349
– Manuale tecnico OOH740-A9-Ex, n. documento A6V10367521
