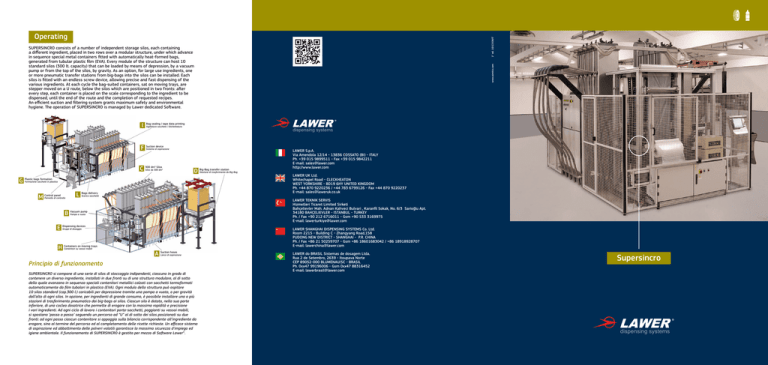

Supersincro

1° ed. 10/13 EN/IT
Operating
I
Bag sealing / tape data printing
F
Suction device
C
G
Sigillatura sacchetti / Etichettatura
Sistema di aspirazione
300 dm3 Silos
Silos da 300 dm3
D Big-Bag transfer station
Plastic bags formation
Formazione sacchetti in plastica
M Control panel
Pannello di controllo
B
E
L
www.aimitis.com
SUPERSINCRO consists of a number of independent storage silos, each containing
a different ingredient, placed in two rows over a modular structure, under which advance
in sequence special metal containers fitted with automatically heat-formed bags,
generated from tubular plastic film (EVA). Every module of the structure can host 10
standard silos (300 lt. capacity) that can be loaded by means of depression, by a vacuum
pump or from the top of the silos, by gravity. As an option, for large use ingredients, one
or more pneumatic transfer stations from big-bags into the silos can be installed. Each
silos is fitted with an endless screw device, allowing precise and fast dispensing of the
various ingredients. At each cycle the bag-suited containers, sat on moving trays, are
stepper moved on a U route, below the silos which are positioned in two fronts: after
every step, each container is placed on the scale corresponding to the ingredient to be
dispensed, until the end of the route and the completion of requested recipes.
An efficient suction and filtering system grants maximum safety and environmental
hygiene. The operation of SUPERSINCRO is managed by Lawer dedicated Software.
Bags delivery
Stazione di trasferimento da Big-Bag
LAWER S.p.A.
Via Amendola 12/14 - 13836 Cossato (BI) - ITALY
Ph. +39 015 9899511 - Fax +39 015 9842211
E-mail: [email protected]
http://www.lawer.com
LAWER UK Ltd.
Whitechapel Road - Cleckheaton
West Yorkshire - BD19 6HY United Kingdom
Ph. +44 870 9220236 / +44 783 6799126 - Fax +44 870 9220237
E-mail: [email protected]
Scarico sacchetti
LAWER TEKNIK SERVIS
Hizmetleri Ticaret Limited Sirketi
Bahçelievler Mah. Adnan Kahveci Bulvari , Karanfil Sokak, No. 6/3 Sarioğlu Apt.
34180 BAHÇELIEVLER - ISTANBUL - TURKEY
Ph. / Fax +90 212 6716011 - Gsm +90 533 3169975
E-mail: [email protected]
Vacuum pump
Pompa a vuoto
Dispensing devices
LAWER SHANGHAI DISPENSING SYSTEMS Co. Ltd.
Room 2215 - Building C - Zhangyang Road,158
PUDONG NEW DISTRICT - SHANGHAI - P.R. CHINA
Ph. / Fax +86 21 50259707 - Gsm +86 18601683042 / +86 18918928707
E-mail: [email protected]
Gruppi di dosaggio
H Containers on moving trays
Contenitori su vassoi mobili
A
Suction hoses
Lance di aspirazione
Principio di funzionamento
SUPERSINCRO si compone di una serie di silos di stoccaggio indipendenti, ciascuno in grado di
contenere un diverso ingrediente, installati in due fronti su di una struttura modulare, al di sotto
della quale avanzano in sequenza speciali contenitori metallici calzati con sacchetti termoformati
automaticamente da film tubolari in plastica (EVA). Ogni modulo della struttura può ospitare
10 silos standard (cap.300 l.) caricabili per depressione tramite una pompa a vuoto, o per gravità
dall’alto di ogni silos. In opzione, per ingredienti di grande consumo, è possibile installare una o più
stazioni di trasferimento pneumatico dai big-bags ai silos. Ciascun silo è dotato, nella sua parte
inferiore, di una coclea dosatrice che permette di erogare con la massima rapidità e precisione
i vari ingredienti. Ad ogni ciclo di lavoro i contenitori porta-sacchetti, poggianti su vassoi mobili,
si spostano ‘passo a passo’ seguendo un percorso ad “U” al di sotto dei silos posizionati su due
fronti: ad ogni passo ciascun contenitore si appoggia sulla bilancia corrispondente all’ingrediente da
erogare, sino al termine del percorso ed al completamento delle ricette richieste. Un efficace sistema
di aspirazione ed abbattimento delle polveri volatili garantisce la massima sicurezza d’impiego ed
igiene ambientale. Il funzionamento di SUPERSINCRO è gestito per mezzo di Software Lawer©.
LAWER do BRASIL Sistemas de dosagem Ltda.
Rua 2 de Setembro, 2639 - Itoupava Norte
CEP 89052-000 BLUMENAU/SC - BRASIL
Ph. 0xx47 99196006 - Gsm 0xx47 88316452
E-mail: [email protected]
Supersincro
Automatic ingredients weighing system
Bags formation and release
SUPERSINCRO is a fully robotized weighing system for ingredients, granting
consistent quality on the masterbatches and compound preparation and
strict control of rubber and plastic production. The system is modular
depending of the number on ingredients used and can be expanded
and integrated with LAWER optional systems for assisted pre-weighed
ingredients, for robotized management of boxes and pallets, etc.
•Generation of bags from tubular plastic film (EVA).
• Printing of data tags.
• Bags are pneumatically pushed onto metal containers.
• Tray-to-tray sequential stepper positioning of containers
under each dispensing silos.
• Bags extraction, vacuum sealing and automatic
discharging.
Impianto per la pesatura automatica di ingredienti
Formatura e scarico sacchetti
SUPERSINCRO è l’impianto di pesatura robotizzato in grado di garantire massima
precisione, igiene e sicurezza nelle operazioni di dosaggio degli ingredienti necessari
alla preparazione di compounds plastici e mescole di gomma .Il sistema è modulare
in funzione del numero di coloranti utilizzati e può essere ampliato ed integrato a
sistemi opzionali LAWER, per la pesatura assistita di ingredienti pre-dosati, per la
movimentazione robotizzata di cassette e pallets, ecc.
• Loading of ingredients into storage silos by vacuum pump or gravity.
• Pneumatic transfer from big-bags to storage silos for large usage ingredients.
• Automatic silo filter cleaning system.
• Bar code cross-check system for the exact loading of each ingredient into the silos.
Sistemi di carico
•
•
•
•
Caricamento pneumatico (con pompa a vuoto) o per gravità (da soppalco).
Trasferimento pneumatico da big-bag a silos per ingredienti di grande consumo.
Sistema di pulizia automatica dei filtri.
Sistema di verifica Bar code per il carico di ogni singolo ingrediente nel silos.
Storage silos
• Standard stainless steel AISI 304 storage silos ,300 ltr. capacity.
•Mechanic and dry-air anti-clotting devices.
• Suspended big-bag holding structures with automatic transfer device.
• Larger silos available on demand.
Silos
10
20
30
40
50
60
+10 silos
A
4800
6300
7750
9250
10700
12200
+1500
Obbiettivi
Full automation of ingredients powder weighing
Automatizza totalmente le operazioni di pesatura degli ingredienti in polvere
Maximum productivity (> 60 recipes/hour in thermo-sealed bags)
Massima produttività (>60 ricette/ora in sacchi termosaldati)
Operators safeguard from the risk of ingredients manipulation
Salvaguardia gli operatori dai rischi di manipolazione degli ingredienti
Avoids weighing errors and ingredients waste
Elimina gli errori di pesatura e gli sprechi di ingredienti
Fast & accurate dispensing without contamination and pollution
Dosaggio rapido e preciso senza dispersioni ed inquinamenti
Provides a clean working environment
Assicura l’igiene nell’ambiente di lavoro
Modular design for space saving, to suit all Customer requirements
Modularità ed ingombri ridotti per soddisfare le esigenze dei Clienti
Easy integration with Lawer optional management systems
Integrabile a sistemi opzionali Lawer di gestione e movimentazione
Ensures dispensing repeatability and traceability over time
Assicura la ripetibilità e la tracciabilità dei dosaggi nel tempo
Ease of maintenance , reliability and long-life guarantee
Manutenzione semplice, durata ed affidabilità nel tempo
Easy interfacing with external systems
Agevole interfacciamento a sistemi informatici esterni
Safety
Sicurezza
Formazione sacchetto da tubolare di film plastico(EVA).
Stampigliatura dati identificativi.
Calzamento pneumatico dei sacchetti in contenitori metallici.
Posizionamento sequenziale passo-passo dei contenitori sotto
i silos di dosaggio.
• Estrazione sacchetti a fine dosaggio, eliminazione aria,
sigillatura e scarico automatico.
Filling systems
Supersincro Dimensions/Dimensioni
Goals
•
•
•
•
Quality
Qualità
Productivity
Produttività
Environment
Ecologia
Economy
Risparmio
Silos di stoccaggio
•
•
•
•
Silos standard in Acciaio inox AISI 304, capacità lt. 300.
Dispositivi anti-impaccamento meccanici e per immissione aria deumidificata all’interno dei silos.
Strutture porta Big-Bag sospesi con dispositivi di trasferimento automatico ai silos.
Silos di maggiori dimensioni disponibili in opzione.
Ingredients dispensing
•High accuracy dispensing endless screw,
stainless steel AISI 304.
• Simultaneous dispensing, each controlled
by single motor.
• Self-calibrating electronic scales.
• Dispensing suction with dust exhaust filter
system.
Erogazione ingredienti
• Dosatori a coclea in acciaio inox AISI 304 per dosaggi
ad alta precisione.
• Erogazione simultanea controllata degli ingredienti,
con motorizzazioni singole.
• Bilance elettroniche con sistema di auto calibrazione.
• Sistema di aspirazione, abbattimento e filtrazione
delle polveri in fase di erogazione.
Automatic ingredients weighing system
Bags formation and release
SUPERSINCRO is a fully robotized weighing system for ingredients, granting
consistent quality on the masterbatches and compound preparation and
strict control of rubber and plastic production. The system is modular
depending of the number on ingredients used and can be expanded
and integrated with LAWER optional systems for assisted pre-weighed
ingredients, for robotized management of boxes and pallets, etc.
•Generation of bags from tubular plastic film (EVA).
• Printing of data tags.
• Bags are pneumatically pushed onto metal containers.
• Tray-to-tray sequential stepper positioning of containers
under each dispensing silos.
• Bags extraction, vacuum sealing and automatic
discharging.
Impianto per la pesatura automatica di ingredienti
Formatura e scarico sacchetti
SUPERSINCRO è l’impianto di pesatura robotizzato in grado di garantire massima
precisione, igiene e sicurezza nelle operazioni di dosaggio degli ingredienti necessari
alla preparazione di compounds plastici e mescole di gomma .Il sistema è modulare
in funzione del numero di coloranti utilizzati e può essere ampliato ed integrato a
sistemi opzionali LAWER, per la pesatura assistita di ingredienti pre-dosati, per la
movimentazione robotizzata di cassette e pallets, ecc.
• Loading of ingredients into storage silos by vacuum pump or gravity.
• Pneumatic transfer from big-bags to storage silos for large usage ingredients.
• Automatic silo filter cleaning system.
• Bar code cross-check system for the exact loading of each ingredient into the silos.
Sistemi di carico
•
•
•
•
Caricamento pneumatico (con pompa a vuoto) o per gravità (da soppalco).
Trasferimento pneumatico da big-bag a silos per ingredienti di grande consumo.
Sistema di pulizia automatica dei filtri.
Sistema di verifica Bar code per il carico di ogni singolo ingrediente nel silos.
Storage silos
• Standard stainless steel AISI 304 storage silos ,300 ltr. capacity.
•Mechanic and dry-air anti-clotting devices.
• Suspended big-bag holding structures with automatic transfer device.
• Larger silos available on demand.
Silos
10
20
30
40
50
60
+10 silos
A
4800
6300
7750
9250
10700
12200
+1500
Obbiettivi
Full automation of ingredients powder weighing
Automatizza totalmente le operazioni di pesatura degli ingredienti in polvere
Maximum productivity (> 60 recipes/hour in thermo-sealed bags)
Massima produttività (>60 ricette/ora in sacchi termosaldati)
Operators safeguard from the risk of ingredients manipulation
Salvaguardia gli operatori dai rischi di manipolazione degli ingredienti
Avoids weighing errors and ingredients waste
Elimina gli errori di pesatura e gli sprechi di ingredienti
Fast & accurate dispensing without contamination and pollution
Dosaggio rapido e preciso senza dispersioni ed inquinamenti
Provides a clean working environment
Assicura l’igiene nell’ambiente di lavoro
Modular design for space saving, to suit all Customer requirements
Modularità ed ingombri ridotti per soddisfare le esigenze dei Clienti
Easy integration with Lawer optional management systems
Integrabile a sistemi opzionali Lawer di gestione e movimentazione
Ensures dispensing repeatability and traceability over time
Assicura la ripetibilità e la tracciabilità dei dosaggi nel tempo
Ease of maintenance , reliability and long-life guarantee
Manutenzione semplice, durata ed affidabilità nel tempo
Easy interfacing with external systems
Agevole interfacciamento a sistemi informatici esterni
Safety
Sicurezza
Formazione sacchetto da tubolare di film plastico(EVA).
Stampigliatura dati identificativi.
Calzamento pneumatico dei sacchetti in contenitori metallici.
Posizionamento sequenziale passo-passo dei contenitori sotto
i silos di dosaggio.
• Estrazione sacchetti a fine dosaggio, eliminazione aria,
sigillatura e scarico automatico.
Filling systems
Supersincro Dimensions/Dimensioni
Goals
•
•
•
•
Quality
Qualità
Productivity
Produttività
Environment
Ecologia
Economy
Risparmio
Silos di stoccaggio
•
•
•
•
Silos standard in Acciaio inox AISI 304, capacità lt. 300.
Dispositivi anti-impaccamento meccanici e per immissione aria deumidificata all’interno dei silos.
Strutture porta Big-Bag sospesi con dispositivi di trasferimento automatico ai silos.
Silos di maggiori dimensioni disponibili in opzione.
Ingredients dispensing
•High accuracy dispensing endless screw,
stainless steel AISI 304.
• Simultaneous dispensing, each controlled
by single motor.
• Self-calibrating electronic scales.
• Dispensing suction with dust exhaust filter
system.
Erogazione ingredienti
• Dosatori a coclea in acciaio inox AISI 304 per dosaggi
ad alta precisione.
• Erogazione simultanea controllata degli ingredienti,
con motorizzazioni singole.
• Bilance elettroniche con sistema di auto calibrazione.
• Sistema di aspirazione, abbattimento e filtrazione
delle polveri in fase di erogazione.
Automatic ingredients weighing system
Bags formation and release
SUPERSINCRO is a fully robotized weighing system for ingredients, granting
consistent quality on the masterbatches and compound preparation and
strict control of rubber and plastic production. The system is modular
depending of the number on ingredients used and can be expanded
and integrated with LAWER optional systems for assisted pre-weighed
ingredients, for robotized management of boxes and pallets, etc.
•Generation of bags from tubular plastic film (EVA).
• Printing of data tags.
• Bags are pneumatically pushed onto metal containers.
• Tray-to-tray sequential stepper positioning of containers
under each dispensing silos.
• Bags extraction, vacuum sealing and automatic
discharging.
Impianto per la pesatura automatica di ingredienti
Formatura e scarico sacchetti
SUPERSINCRO è l’impianto di pesatura robotizzato in grado di garantire massima
precisione, igiene e sicurezza nelle operazioni di dosaggio degli ingredienti necessari
alla preparazione di compounds plastici e mescole di gomma .Il sistema è modulare
in funzione del numero di coloranti utilizzati e può essere ampliato ed integrato a
sistemi opzionali LAWER, per la pesatura assistita di ingredienti pre-dosati, per la
movimentazione robotizzata di cassette e pallets, ecc.
• Loading of ingredients into storage silos by vacuum pump or gravity.
• Pneumatic transfer from big-bags to storage silos for large usage ingredients.
• Automatic silo filter cleaning system.
• Bar code cross-check system for the exact loading of each ingredient into the silos.
Sistemi di carico
•
•
•
•
Caricamento pneumatico (con pompa a vuoto) o per gravità (da soppalco).
Trasferimento pneumatico da big-bag a silos per ingredienti di grande consumo.
Sistema di pulizia automatica dei filtri.
Sistema di verifica Bar code per il carico di ogni singolo ingrediente nel silos.
Storage silos
• Standard stainless steel AISI 304 storage silos ,300 ltr. capacity.
•Mechanic and dry-air anti-clotting devices.
• Suspended big-bag holding structures with automatic transfer device.
• Larger silos available on demand.
Silos
10
20
30
40
50
60
+10 silos
A
4800
6300
7750
9250
10700
12200
+1500
Obbiettivi
Full automation of ingredients powder weighing
Automatizza totalmente le operazioni di pesatura degli ingredienti in polvere
Maximum productivity (> 60 recipes/hour in thermo-sealed bags)
Massima produttività (>60 ricette/ora in sacchi termosaldati)
Operators safeguard from the risk of ingredients manipulation
Salvaguardia gli operatori dai rischi di manipolazione degli ingredienti
Avoids weighing errors and ingredients waste
Elimina gli errori di pesatura e gli sprechi di ingredienti
Fast & accurate dispensing without contamination and pollution
Dosaggio rapido e preciso senza dispersioni ed inquinamenti
Provides a clean working environment
Assicura l’igiene nell’ambiente di lavoro
Modular design for space saving, to suit all Customer requirements
Modularità ed ingombri ridotti per soddisfare le esigenze dei Clienti
Easy integration with Lawer optional management systems
Integrabile a sistemi opzionali Lawer di gestione e movimentazione
Ensures dispensing repeatability and traceability over time
Assicura la ripetibilità e la tracciabilità dei dosaggi nel tempo
Ease of maintenance , reliability and long-life guarantee
Manutenzione semplice, durata ed affidabilità nel tempo
Easy interfacing with external systems
Agevole interfacciamento a sistemi informatici esterni
Safety
Sicurezza
Formazione sacchetto da tubolare di film plastico(EVA).
Stampigliatura dati identificativi.
Calzamento pneumatico dei sacchetti in contenitori metallici.
Posizionamento sequenziale passo-passo dei contenitori sotto
i silos di dosaggio.
• Estrazione sacchetti a fine dosaggio, eliminazione aria,
sigillatura e scarico automatico.
Filling systems
Supersincro Dimensions/Dimensioni
Goals
•
•
•
•
Quality
Qualità
Productivity
Produttività
Environment
Ecologia
Economy
Risparmio
Silos di stoccaggio
•
•
•
•
Silos standard in Acciaio inox AISI 304, capacità lt. 300.
Dispositivi anti-impaccamento meccanici e per immissione aria deumidificata all’interno dei silos.
Strutture porta Big-Bag sospesi con dispositivi di trasferimento automatico ai silos.
Silos di maggiori dimensioni disponibili in opzione.
Ingredients dispensing
•High accuracy dispensing endless screw,
stainless steel AISI 304.
• Simultaneous dispensing, each controlled
by single motor.
• Self-calibrating electronic scales.
• Dispensing suction with dust exhaust filter
system.
Erogazione ingredienti
• Dosatori a coclea in acciaio inox AISI 304 per dosaggi
ad alta precisione.
• Erogazione simultanea controllata degli ingredienti,
con motorizzazioni singole.
• Bilance elettroniche con sistema di auto calibrazione.
• Sistema di aspirazione, abbattimento e filtrazione
delle polveri in fase di erogazione.
1° ed. 10/13 EN/IT
Operating
I
Bag sealing / tape data printing
F
Suction device
C
G
Sigillatura sacchetti / Etichettatura
Sistema di aspirazione
300 dm3 Silos
Silos da 300 dm3
D Big-Bag transfer station
Plastic bags formation
Formazione sacchetti in plastica
M Control panel
Pannello di controllo
B
E
L
www.aimitis.com
SUPERSINCRO consists of a number of independent storage silos, each containing
a different ingredient, placed in two rows over a modular structure, under which advance
in sequence special metal containers fitted with automatically heat-formed bags,
generated from tubular plastic film (EVA). Every module of the structure can host 10
standard silos (300 lt. capacity) that can be loaded by means of depression, by a vacuum
pump or from the top of the silos, by gravity. As an option, for large use ingredients, one
or more pneumatic transfer stations from big-bags into the silos can be installed. Each
silos is fitted with an endless screw device, allowing precise and fast dispensing of the
various ingredients. At each cycle the bag-suited containers, sat on moving trays, are
stepper moved on a U route, below the silos which are positioned in two fronts: after
every step, each container is placed on the scale corresponding to the ingredient to be
dispensed, until the end of the route and the completion of requested recipes.
An efficient suction and filtering system grants maximum safety and environmental
hygiene. The operation of SUPERSINCRO is managed by Lawer dedicated Software.
Bags delivery
Stazione di trasferimento da Big-Bag
LAWER S.p.A.
Via Amendola 12/14 - 13836 Cossato (BI) - ITALY
Ph. +39 015 9899511 - Fax +39 015 9842211
E-mail: [email protected]
http://www.lawer.com
LAWER UK Ltd.
Whitechapel Road - Cleckheaton
West Yorkshire - BD19 6HY United Kingdom
Ph. +44 870 9220236 / +44 783 6799126 - Fax +44 870 9220237
E-mail: [email protected]
Scarico sacchetti
LAWER TEKNIK SERVIS
Hizmetleri Ticaret Limited Sirketi
Bahçelievler Mah. Adnan Kahveci Bulvari , Karanfil Sokak, No. 6/3 Sarioğlu Apt.
34180 BAHÇELIEVLER - ISTANBUL - TURKEY
Ph. / Fax +90 212 6716011 - Gsm +90 533 3169975
E-mail: [email protected]
Vacuum pump
Pompa a vuoto
Dispensing devices
LAWER SHANGHAI DISPENSING SYSTEMS Co. Ltd.
Room 2215 - Building C - Zhangyang Road,158
PUDONG NEW DISTRICT - SHANGHAI - P.R. CHINA
Ph. / Fax +86 21 50259707 - Gsm +86 18601683042 / +86 18918928707
E-mail: [email protected]
Gruppi di dosaggio
H Containers on moving trays
Contenitori su vassoi mobili
A
Suction hoses
Lance di aspirazione
Principio di funzionamento
SUPERSINCRO si compone di una serie di silos di stoccaggio indipendenti, ciascuno in grado di
contenere un diverso ingrediente, installati in due fronti su di una struttura modulare, al di sotto
della quale avanzano in sequenza speciali contenitori metallici calzati con sacchetti termoformati
automaticamente da film tubolari in plastica (EVA). Ogni modulo della struttura può ospitare
10 silos standard (cap.300 l.) caricabili per depressione tramite una pompa a vuoto, o per gravità
dall’alto di ogni silos. In opzione, per ingredienti di grande consumo, è possibile installare una o più
stazioni di trasferimento pneumatico dai big-bags ai silos. Ciascun silo è dotato, nella sua parte
inferiore, di una coclea dosatrice che permette di erogare con la massima rapidità e precisione
i vari ingredienti. Ad ogni ciclo di lavoro i contenitori porta-sacchetti, poggianti su vassoi mobili,
si spostano ‘passo a passo’ seguendo un percorso ad “U” al di sotto dei silos posizionati su due
fronti: ad ogni passo ciascun contenitore si appoggia sulla bilancia corrispondente all’ingrediente da
erogare, sino al termine del percorso ed al completamento delle ricette richieste. Un efficace sistema
di aspirazione ed abbattimento delle polveri volatili garantisce la massima sicurezza d’impiego ed
igiene ambientale. Il funzionamento di SUPERSINCRO è gestito per mezzo di Software Lawer©.
LAWER do BRASIL Sistemas de dosagem Ltda.
Rua 2 de Setembro, 2639 - Itoupava Norte
CEP 89052-000 BLUMENAU/SC - BRASIL
Ph. 0xx47 99196006 - Gsm 0xx47 88316452
E-mail: [email protected]
Supersincro
1° ed. 10/13 EN/IT
Operating
I
Bag sealing / tape data printing
F
Suction device
C
G
Sigillatura sacchetti / Etichettatura
Sistema di aspirazione
300 dm3 Silos
Silos da 300 dm3
D Big-Bag transfer station
Plastic bags formation
Formazione sacchetti in plastica
M Control panel
Pannello di controllo
B
E
L
www.aimitis.com
SUPERSINCRO consists of a number of independent storage silos, each containing
a different ingredient, placed in two rows over a modular structure, under which advance
in sequence special metal containers fitted with automatically heat-formed bags,
generated from tubular plastic film (EVA). Every module of the structure can host 10
standard silos (300 lt. capacity) that can be loaded by means of depression, by a vacuum
pump or from the top of the silos, by gravity. As an option, for large use ingredients, one
or more pneumatic transfer stations from big-bags into the silos can be installed. Each
silos is fitted with an endless screw device, allowing precise and fast dispensing of the
various ingredients. At each cycle the bag-suited containers, sat on moving trays, are
stepper moved on a U route, below the silos which are positioned in two fronts: after
every step, each container is placed on the scale corresponding to the ingredient to be
dispensed, until the end of the route and the completion of requested recipes.
An efficient suction and filtering system grants maximum safety and environmental
hygiene. The operation of SUPERSINCRO is managed by Lawer dedicated Software.
Bags delivery
Stazione di trasferimento da Big-Bag
LAWER S.p.A.
Via Amendola 12/14 - 13836 Cossato (BI) - ITALY
Ph. +39 015 9899511 - Fax +39 015 9842211
E-mail: [email protected]
http://www.lawer.com
LAWER UK Ltd.
Whitechapel Road - Cleckheaton
West Yorkshire - BD19 6HY United Kingdom
Ph. +44 870 9220236 / +44 783 6799126 - Fax +44 870 9220237
E-mail: [email protected]
Scarico sacchetti
LAWER TEKNIK SERVIS
Hizmetleri Ticaret Limited Sirketi
Bahçelievler Mah. Adnan Kahveci Bulvari , Karanfil Sokak, No. 6/3 Sarioğlu Apt.
34180 BAHÇELIEVLER - ISTANBUL - TURKEY
Ph. / Fax +90 212 6716011 - Gsm +90 533 3169975
E-mail: [email protected]
Vacuum pump
Pompa a vuoto
Dispensing devices
LAWER SHANGHAI DISPENSING SYSTEMS Co. Ltd.
Room 2215 - Building C - Zhangyang Road,158
PUDONG NEW DISTRICT - SHANGHAI - P.R. CHINA
Ph. / Fax +86 21 50259707 - Gsm +86 18601683042 / +86 18918928707
E-mail: [email protected]
Gruppi di dosaggio
H Containers on moving trays
Contenitori su vassoi mobili
A
Suction hoses
Lance di aspirazione
Principio di funzionamento
SUPERSINCRO si compone di una serie di silos di stoccaggio indipendenti, ciascuno in grado di
contenere un diverso ingrediente, installati in due fronti su di una struttura modulare, al di sotto
della quale avanzano in sequenza speciali contenitori metallici calzati con sacchetti termoformati
automaticamente da film tubolari in plastica (EVA). Ogni modulo della struttura può ospitare
10 silos standard (cap.300 l.) caricabili per depressione tramite una pompa a vuoto, o per gravità
dall’alto di ogni silos. In opzione, per ingredienti di grande consumo, è possibile installare una o più
stazioni di trasferimento pneumatico dai big-bags ai silos. Ciascun silo è dotato, nella sua parte
inferiore, di una coclea dosatrice che permette di erogare con la massima rapidità e precisione
i vari ingredienti. Ad ogni ciclo di lavoro i contenitori porta-sacchetti, poggianti su vassoi mobili,
si spostano ‘passo a passo’ seguendo un percorso ad “U” al di sotto dei silos posizionati su due
fronti: ad ogni passo ciascun contenitore si appoggia sulla bilancia corrispondente all’ingrediente da
erogare, sino al termine del percorso ed al completamento delle ricette richieste. Un efficace sistema
di aspirazione ed abbattimento delle polveri volatili garantisce la massima sicurezza d’impiego ed
igiene ambientale. Il funzionamento di SUPERSINCRO è gestito per mezzo di Software Lawer©.
LAWER do BRASIL Sistemas de dosagem Ltda.
Rua 2 de Setembro, 2639 - Itoupava Norte
CEP 89052-000 BLUMENAU/SC - BRASIL
Ph. 0xx47 99196006 - Gsm 0xx47 88316452
E-mail: [email protected]
Supersincro
