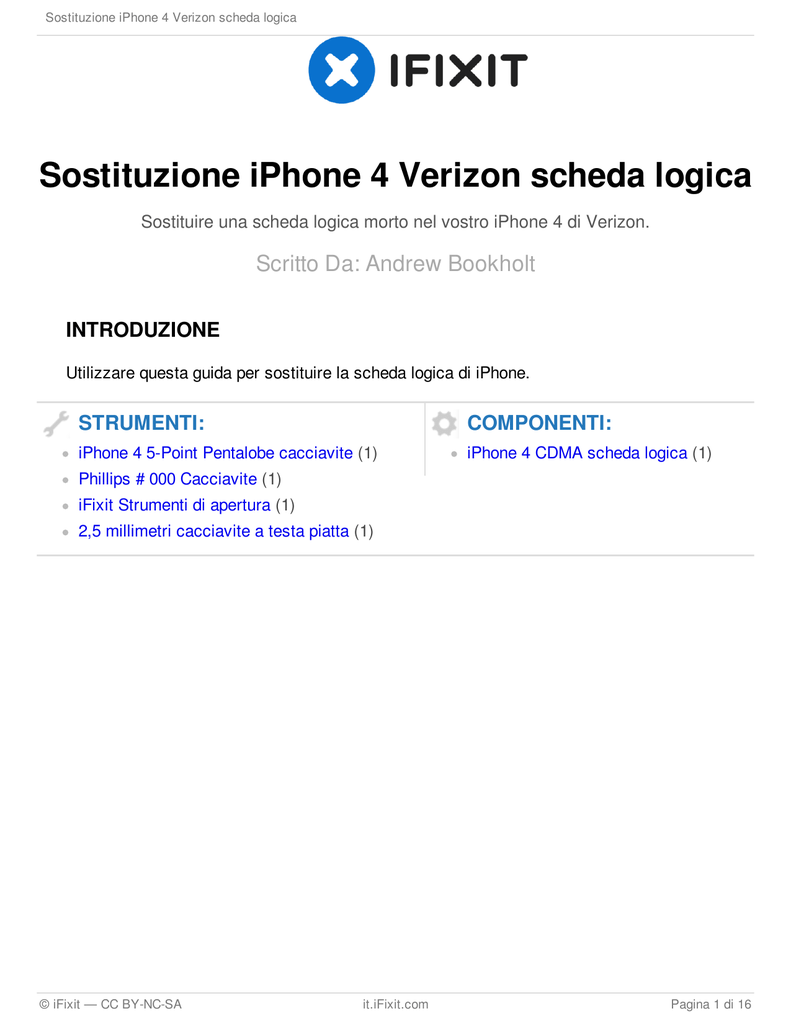

Sostituzione iPhone 4 Verizon scheda logica

Transcript

Sostituire una scheda logica morto nel vostro iPhone 4 di Verizon.
Scritto Da: Andrew Bookholt
INTRODUZIONE
Utilizzare questa guida per sostituire la scheda logica di iPhone.
STRUMENTI:
COMPONENTI:
iPhone 4 5-Point Pentalobe cacciavite (1)
iPhone 4 CDMA scheda logica (1)
Phillips # 000 Cacciavite (1)
iFixit Strumenti di apertura (1)
2,5 millimetri cacciavite a testa piatta (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 16
Passo 1 — Pannello Posteriore
 Prima di iniziare, scaricare la batteria iPhone di sotto del 25%. Una batteria agli ioni di litio
carica può prendere fuoco e / o esplodere se accidentalmente forata.

Spegnere il vostro iPhone prima di iniziare lo smontaggio.

Coperchio posteriore del telefono potrebbe avere due # 000 viti Phillips o 5-Point viti
"Pentalobe" di Apple. Controllare che le viti che avete, e assicurarsi di avere anche il
cacciavite corretto al fine di rimuoverli.

Rimuovere i due 3,6 millimetri Pentalobe o Phillips # 000 viti accanto al connettore dock.
 Durante il rimontaggio, si consiglia di sostituire le viti 5 punti con viti Phillips equivalenti. Il
nostro kit di Liberazione fornisce gli strumenti e le viti necessarie per sostituire le viti
Pentalobe con viti Phillips.
 Il 5-Point cacciavite deve essere utilizzato solo una volta, in quanto ha il potenziale per
mettere a nudo le viti.
it.iFixit.com
Pagina 2 di 16
Passo 2

Spingere il pannello posteriore verso il bordo superiore di iPhone.
 Il pannello si sposterà di circa 2 mm.
Passo 3

Pinch pannello posteriore con le dita,
e sollevarla dal iPhone. In
alternativa, utilizzare una piccola
ventosa .
 Fare attenzione a non danneggiare le
clip di plastica attaccati al pannello
posteriore.
it.iFixit.com
Pagina 3 di 16
Passo 4 — Batteria

Rimuovere i singoli 1,5 millimetri
Phillips vite che fissa il connettore
della batteria alla scheda logica (se
presente).

Utilizzare il bordo di uno strumento
di apertura in plastica per sollevare
delicatamente il connettore della
batteria dal suo zoccolo sulla
scheda logica.
Passo 5
 State molto attenti a solo fare leva
sul connettore della batteria e non la
presa sulla scheda logica. Se si
estrae sulla presa scheda logica, è
possibile interrompere
completamente.

it.iFixit.com
Rimuovere la clip metallica che
copre il connettore di antenna.
Pagina 4 di 16
Passo 6

Tirare la linguetta di plastica trasparente esposto a sbucciare la batteria fuori l'adesivo
fissandolo per l'iPhone.
 In caso di rottura della scheda prima che la batteria viene liberato, far scorrere con
attenzione un spudger sotto la linguetta della batteria per rilasciare l'adesivo. Indiscreti in
altri luoghi può causare danni.

Rimuovere la batteria.

Eseguire un hard reset dopo il rimontaggio. Questo può prevenire diversi problemi e
semplificare la risoluzione dei problemi.
it.iFixit.com
Pagina 5 di 16
Passo 7 — Cavo Dock Connector

Rimuovere le due 1,8 millimetri viti Phillips che fissano il cavo del connettore dock alla
scheda logica.

Togliere il coperchio del bacino di metallo sottile cavo di collegamento.
Passo 8

it.iFixit.com
di apertura in plastica per sollevare il
cavo dock fino dal suo zoccolo sulla
scheda logica.
Pagina 6 di 16
Passo 9

Sbucciare il cavo del connettore
dock via l'adesivo di fissaggio alla
scheda logica e il lato della struttura
del diffusore.
Passo 10

Rimuovere i 1,6 millimetri vite Phillips assicurare il contatto pressione alla scheda logica in
prossimità del vibratore.

Togliere il contatto a pressione.
it.iFixit.com
Pagina 7 di 16
Passo 11

Utilizzare il bordo di uno strumento di apertura in plastica per sollevare il cellulare antenna
cavo fino dal suo zoccolo sulla scheda logica.

De-percorso il cavo antenna del telefono cellulare da sotto le dita metalliche collegate alla
scheda logica.
 Quando si ricollega il filo dell'antenna MOLTO certo che il connettore circolare all'estremità
del filo è centrata sulla sua metà di accoppiamento sulla scheda madre prima di applicare
pressione. In caso contrario, è probabile che distruggerà le due metà del connettore.
it.iFixit.com
Pagina 8 di 16
Passo 12 — Telecamera posteriore

Rimuovere i seguenti cinque viti:

Tre 1,3 millimetri viti Phillips

Una vite 1,5 millimetri Phillips

Una vite 2,4 millimetri Phillips
Passo 13

Sollevare il coperchio del cavo dal bordo più vicino alla parte superiore di iPhone.

Tirare le linguette del coperchio cavo dalla loro scanalature scavate nella schermatura EMI
sulla scheda logica e rimuoverlo da iPhone.
it.iFixit.com
Pagina 9 di 16
Passo 14

Utilizzare il bordo di uno strumento di apertura in plastica per sollevare il connettore
fotocamera posteriore fino dal suo zoccolo sulla scheda logica.
 Fare attenzione a non rompere i componenti la zona circostante sulla scheda logica, come si
estrae verso l'alto.

Rimuovere la fotocamera posteriore da iPhone.
 Fare attenzione a non graffiare la parte posteriore del gruppo schermo dopo la rimozione
della telecamera di fronte posteriore.
it.iFixit.com
Pagina 10 di 16
Passo 15 — Scheda logica


Scollegare i cinque cavi vicino alla
parte superiore della scheda logica
nel seguente ordine:

Jack per cuffie / cavo pulsante
del volume

Cavo Pulsante di alimentazione

Fronte di fronte cavo della
telecamera

Cavo Digitizer

Cavo dati di visualizzazione
Per scollegare i cavi, utilizzare il
bordo di uno strumento di apertura in
plastica per sollevare delicatamente
rispettivi connettori e fuori delle
prese sulla scheda logica.
 Fare attenzione a non rompere
qualsiasi della superficie piccolo e
delicato montaggio componenti di
scollegare i cavi.
it.iFixit.com
Pagina 11 di 16
Passo 16

Rimuovere il 1,5 millimetri Phillips #
000 vite vicino al jack per le cuffie.

Sollevare il piccolo clip di messa a
terra fino al largo della scheda logica
e rimuoverlo da iPhone.
Passo 17
it.iFixit.com
Pagina 12 di 16
Passo 18

di apertura in plastica per scollegare
il connettore del cavo antenna Wi-Fi
dalla scheda logica.
 Quando si ricollega il connettore a
nastro wifi alla scheda madre
MOLTO certo che il connettore
tondo all'estremità del cavo a nastro
è centrata sul suo mezzo di
accoppiamento sulla scheda madre
prima di applicare pressione. In caso
contrario, è probabile che
distruggerà le due metà del
collegamento.
Passo 19
 Se presente, rimuovere il pezzo di nastro adesivo che copre una vite Phillips vicino al
pulsante di accensione.
it.iFixit.com
Pagina 13 di 16
Passo 20

Rimuovere il 2,5 millimetri Phillips #
000 vite che fissa la scheda logica,
vicino al pulsante di accensione.

Utilizzare un piccolo cacciavite a
testa piatta per rimuovere la vite
stallo 4,8 millimetri vicino al jack per
le cuffie.

Rimuovere i 3,4 millimetri vite
Phillips vicino al motore del
vibratore.

Utilizzare un piccolo cacciavite a
testa piatta per rimuovere le due 3,6
millimetri distanziali lungo il lato
della scheda logica più vicina
l'apertura della batteria.
Passo 21
it.iFixit.com
Pagina 14 di 16
Passo 22

Sollevare con attenzione la scheda
logica dalla fine più vicino alla
struttura del diffusore e farla
scorrere via dal bordo superiore di
iPhone.

Rimuovere la scheda logica.
 Prima del rimontaggio, assicurarsi di
pulire tutti i punti di metallo-metallo
contatto sulla scheda logica (non le
metà di accoppiamento dei
connettori) con un sgrassante come
Windex o alcol isopropilico. Gli oli
sulle dita hanno il potenziale di
causare problemi di messa a terra.
 C'è un piccolo pad di gomma
rettangolare nella parte superiore
della scheda logica che impedisce i
cavi del display da sfregamento
contro il bordo della scheda. Se non
si stacca durante il vostro
riparazione, assicurarsi di
posizionarlo correttamente durante
la reinstallazione vostra scheda
logica.
it.iFixit.com
Pagina 15 di 16
Passo 23
 Fare attenzione a non perdere il
piccolo dito di terra per la parte
posteriore fronte fotocamera vicino
al pulsante di accensione.
To reassemble your device, follow these instructions in reverse order.
